RAM和稳定器
1 RAM可以根据quartus直接生成LPM_RAM_IO，实现读外接文件mif的读写
RAM接口和功能由quartus提供：
但是RAM存在着不稳定的问题，会出现读取操作不是由下降沿控制而只受到控制信号控制的问题，所以这个时候我们用VHDL设计一个稳定器来稳定RAM的读取操作：
Stabilizer稳定器设计：
（1） 部件功能：
稳定器用来配合RAM使用，处理因为RAM输出的数据不稳定问题。
（2） 接口设计：
输入：
EN：使能信号，1有效
Clk：时钟信号
I[7…0]:数据输入，由RAM提供数据的输入
输出：
Bus[7…0]数据输出，连接到总线Bus

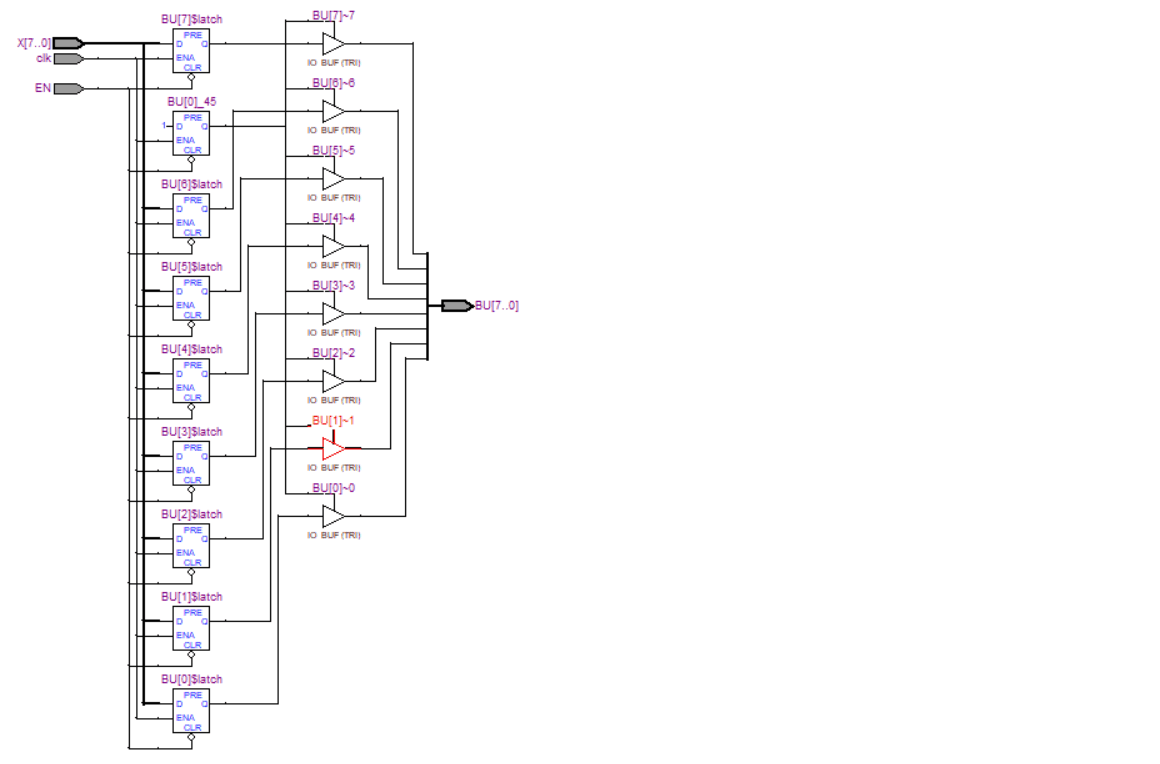

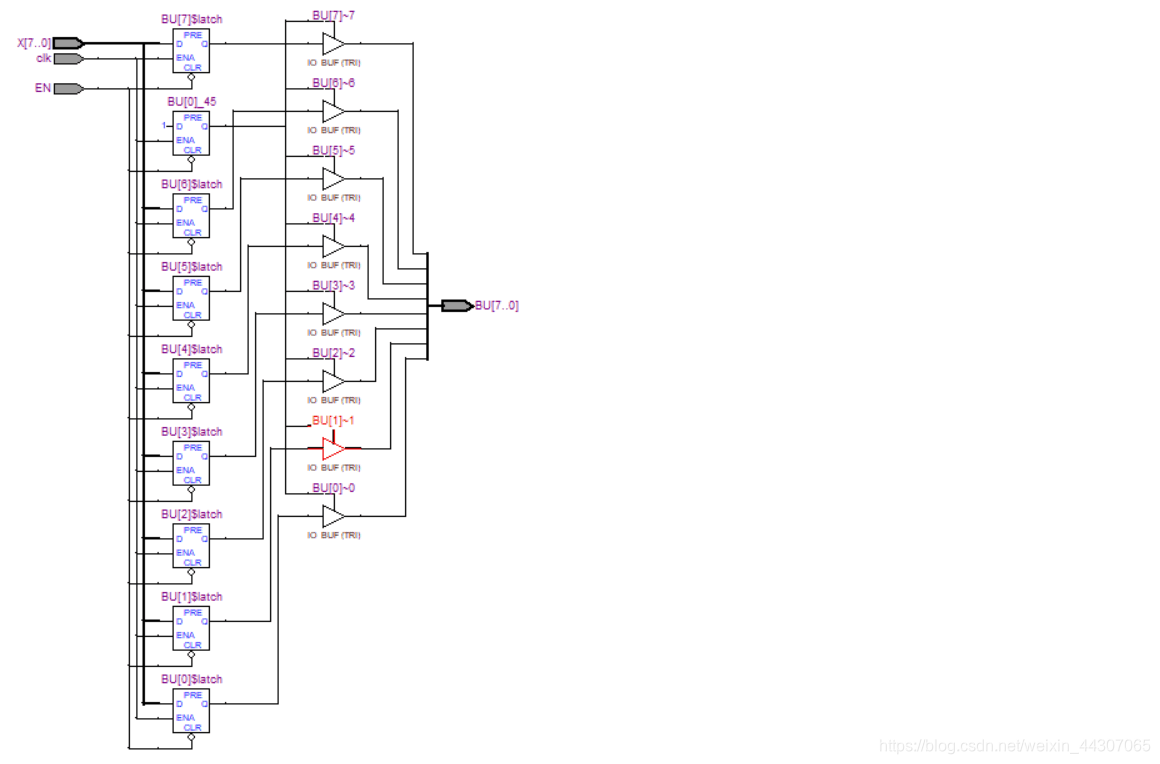

RTL视图
（3） 功能实现：
当EN有效为1时：
如果clk=1，那么将输入加载到输出，否则输出保存值
如果使能为0：
输出高阻态，来隔绝总线，防止总线冲突

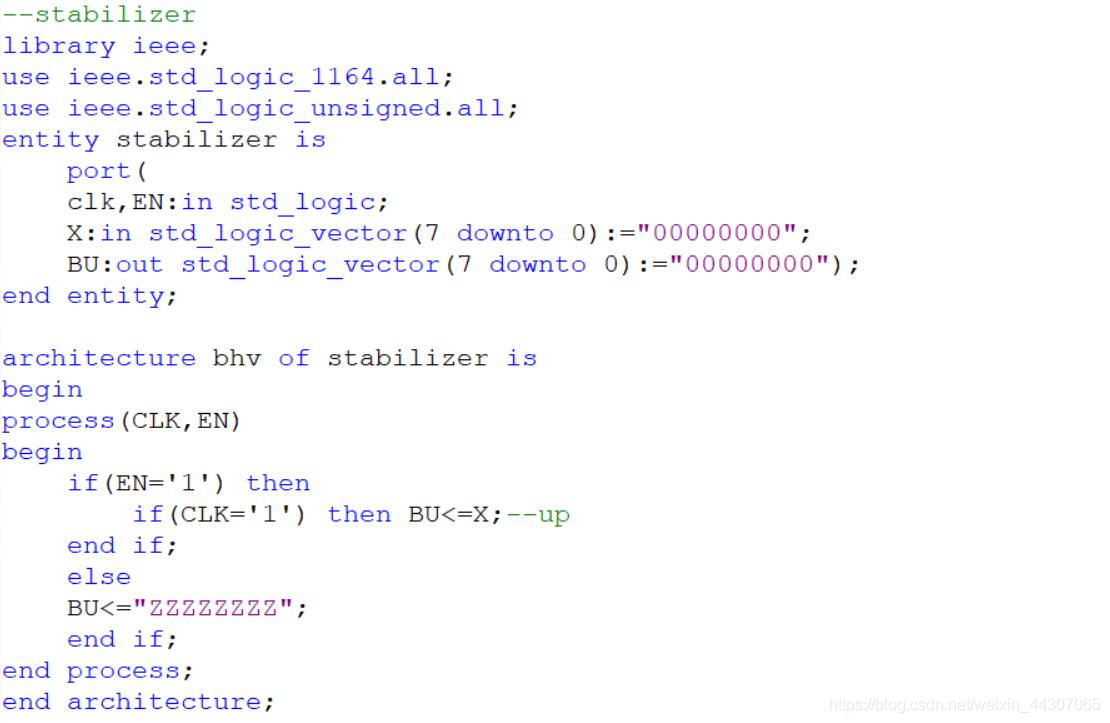

VHDL设计：
（4）功能仿真验证：

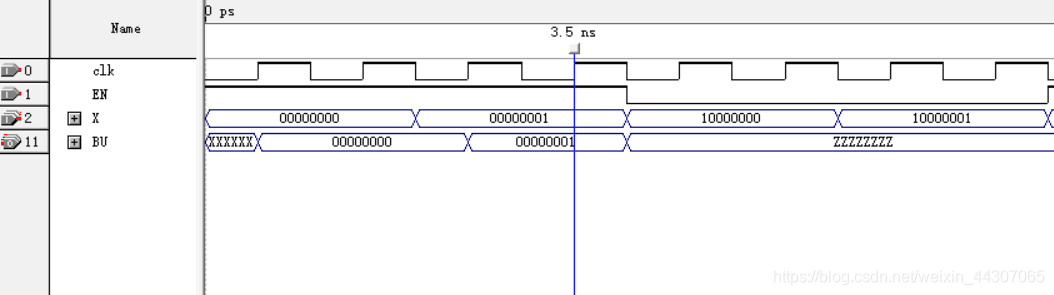

仿真结果：
时钟为2.5ns: 使能EN=1，clk=1，输入X=00000001，将输入加载到输出，BU=00000001；
时钟为3.5ns: 使能EN=1，clk=1，输入X=00000001，将输入加载到输出，BU=00000001；
时钟为1.0ns: 使能EN=1，clk=0，输入X=00000001，将寄存器保存的值输出，BU=00000000；
时钟为5.0ns: 使能EN=0，clk=0，输入X=00000001，输出高阻，BU=ZZZZZZZZ；
时钟为5.5ns: 使能EN=0，clk=1，输入X=00000000，输出高阻，BU=ZZZZZZZZ；
结论：仿真结果符合功能要求，设计成功
