图解TCPIP-MAC地址(数据链路层)

TCP/IP对OSI模型的数据链路层及以下部分(物理层)未做定义.

物理层
1.计算机以二进制0/1表示信息
2.传输媒介用电压的高低/光闪灭/电波的强弱表示
3.物理层就是将二者进行转换
链路层
将二进制信息切块,形成数据帧,来传送

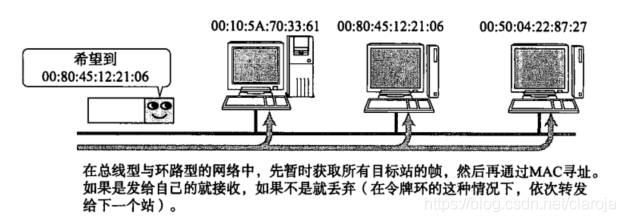

MAC 地址

以太网/无线LAN/蓝牙都使用相同规格的MAC地址
在这里插入图片描述

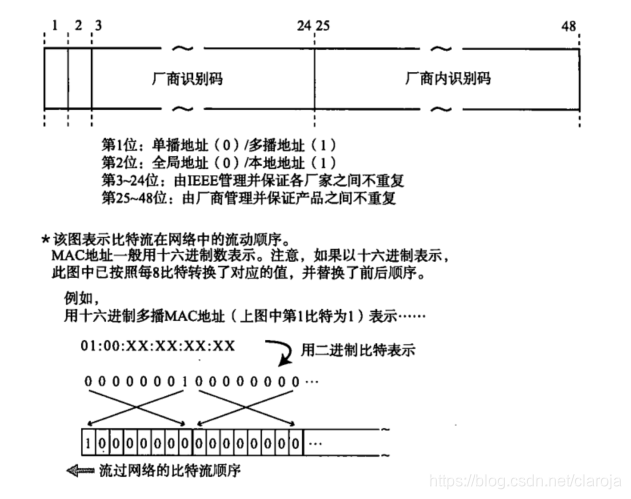

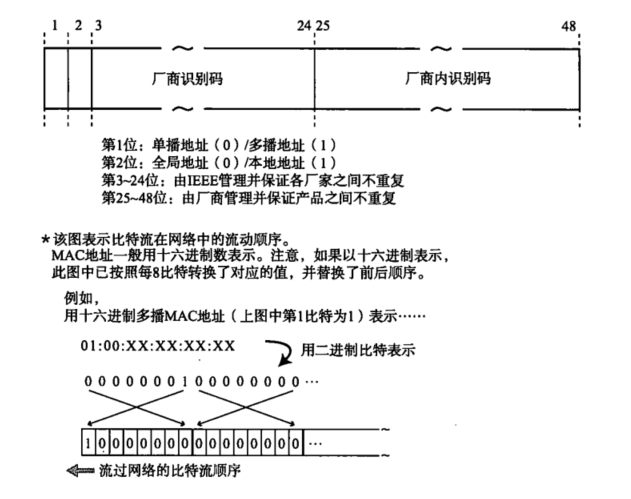

1.一般被烧入到网卡(NIC)的ROM中,
2.世界上MAC地址是唯一的
3.MAC地址48比特

在这里插入图片描述

介质与通信

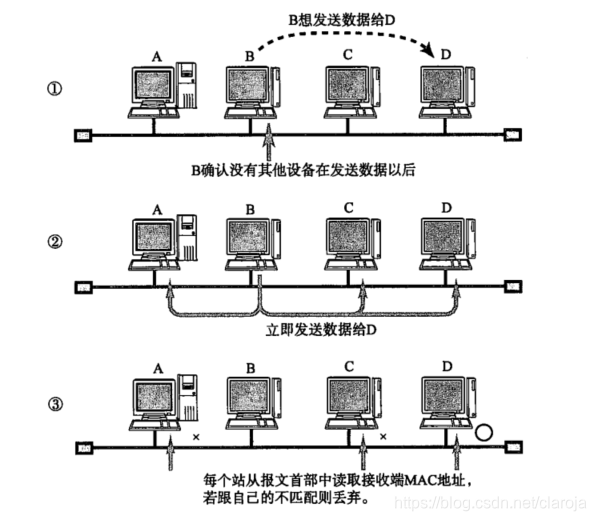

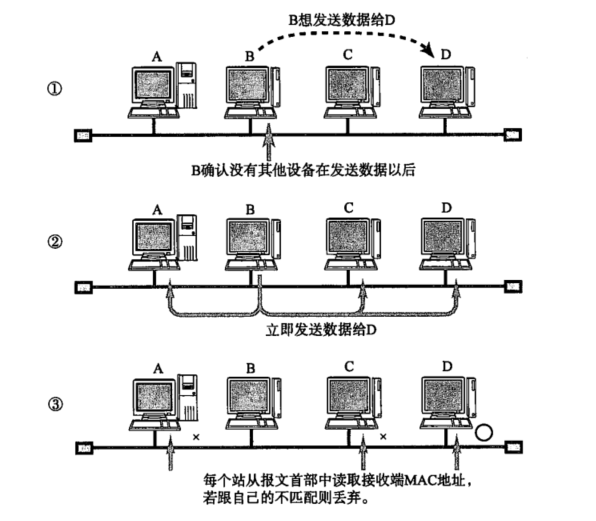

共享介质,半双工通信

半双工是指发送或只接收的通信方式,类似于无线电收发器,
在这里插入图片描述

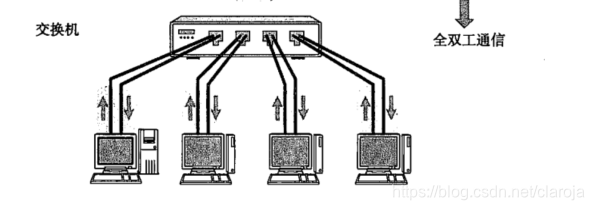

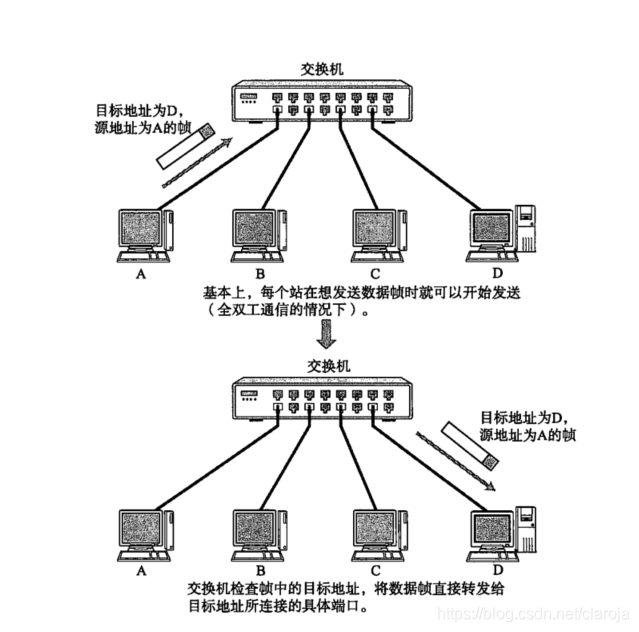

非共享介质网络,全双工通信

在这里插入图片描述

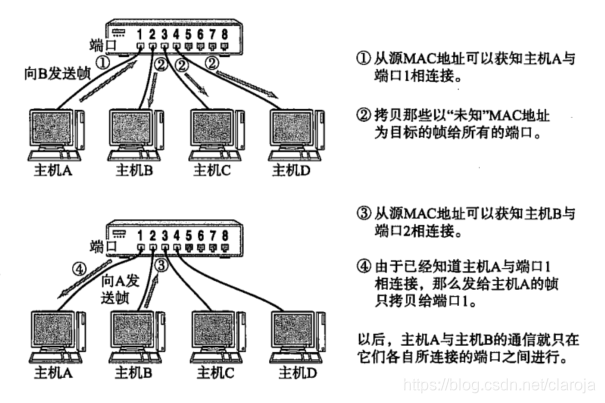

根据MAC地址转发

1.以太网交换机就是持有多个端口的网桥
2.他们根据数据链路层中每个帧的目标MAC地址,决定从哪个网络接口发送数据
3.这时参考的,用以记录发送接口的表就叫做转发表(Forwarding Table).
4.该表,不需要手工在每个终端和交换机上设置,而是自动生成
5.链路层每个节点接到包时,会将源MAC地址,发送MAC地址记录(第一次要群发)
6.由于MAC地址没有层次性,当设备量增大时,转发表也会增大,检索转发表所用的时间也就越长

在这里插入图片描述
