介绍

Activiti5是由Alfresco软件在2010年5月17日发布的业务流程管理（BPM）框架，它是覆盖了业务流程管理、工作流、服务协作等领域的一个开源的、灵活的、易扩展的可执行流程语言框架。从基础开始构建，旨在提供支持新的BPMN 2.0标准，包括支持对象管理组（OMG），可以定义流程、执行流程并以不同方式对其实现运行。
Activiti基于Apache许可的开源BPM平台，创始人Tom Baeyens是JBoss jBPM的项目架构师，他特色是提供了eclipse插，开发人员可以通过插件直接绘画业务流程图。

官网：http://www.activiti.org/
下载：http://www.activiti.org/download.html

工作流引擎

ProcessEngine对象，是Activiti工作的核心。负责生成流程运行时的各种实例及数据、监控和管理流程的运行。
通俗的讲，就是一辆汽车的发动机。一辆汽车，外表做的再漂亮，如果发动机有问题就只是一个摆设。应用系统的弹性就好比引擎转速方面的性能，加速到100公里需要1小时（业务流程发生变动需要进行半年的修改）还叫好车吗？引擎动不动就熄火（程序因为逻辑问题陷入死循环）的车还敢开吗？

BPMN

在Activiti工作流中用到了一个BPMN的文件，主要是用来描述业务流程的基本的符号，利用各个组件能够组成一个业务流程图，整个业务也是根据这个图来走的，其实用xml格式打开，就是一个XML文件

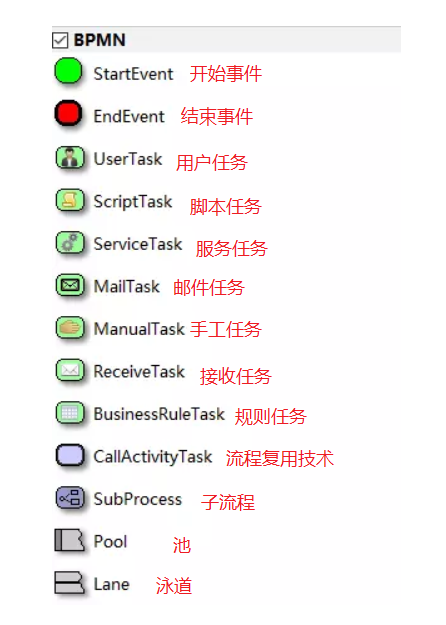

BPMN组件示意图：
在这里插入图片描述

数据库

在我们进行业务流程开发的时候，是会产生很多的数据的，这些数据就是存放在数据库的。
在Activiti工作流的后台是有数据库的支持的，所有的表都以ACT_开头，利用这些数据库的表，就能够把整个业务流程的数据保存下来，然后利用这些数据进行不同的业务的开发。

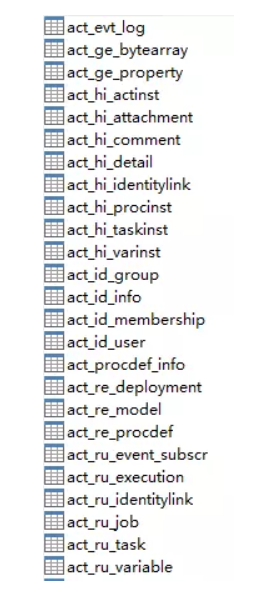

数据库表示意图
在这里插入图片描述
表介绍

资源库流程规则表
1)act_re_deployment 部署信息表
2)act_re_model 流程设计模型部署表
3)act_re_procdef 流程定义数据表
运行时数据库表
1)act_ru_execution 运行时流程执行实例表
2)act_ru_identitylink 运行时流程人员表，主要存储任务节点与参与者的相关信息
3)act_ru_task 运行时任务节点表
4)act_ru_variable 运行时流程变量数据表
历史数据库表
1)act_hi_actinst 历史节点表
2)act_hi_attachment 历史附件表
3)act_hi_comment 历史意见表
4)act_hi_identitylink 历史流程人员表
5)act_hi_detail 历史详情表，提供历史变量的查询
6)act_hi_procinst 历史流程实例表
7)act_hi_taskinst 历史任务实例表
8)act_hi_varinst 历史变量表
组织机构表
1)act_id_group 用户组信息表
2)act_id_info 用户扩展信息表
3)act_id_membership 用户与用户组对应信息表
4)act_id_user 用户信息表
通用数据表
1)act_ge_bytearray 二进制数据表
2)act_ge_property 属性数据表存储整个流程引擎级别的数据,初始化表结构时，会默认插入三条记录。
