AMBA总线(二） AHB总线

由 ◇◆丶佛笑我妖孽 提交于 2019-12-22 04:37:32

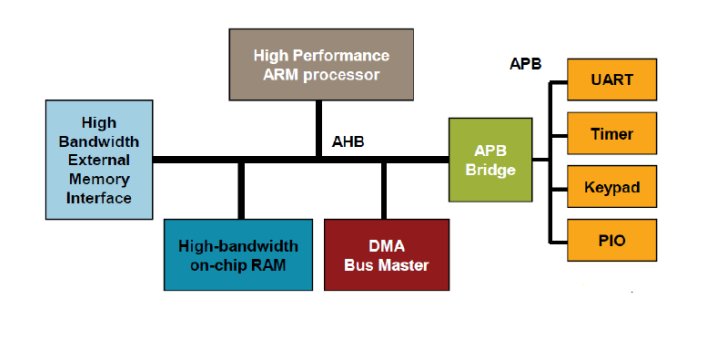

（一）AHB 总线的架构
总线周期：就是总线时钟的频率，对于AMBA AHB 或者APB 协议总线周期定义为从一个上升沿到临界的上升沿的变化区间。
总线传输：AHB 总线传输是数据目标的读写操作，可能会持续一个或者多个总线周期，而总线的传输在收到从机的ready信号终止，总线位宽为8、16、32、64、128bits。
猝发传输：定义了一个或多个数据传输，由主线总机发起，在地址空间增加时，每次传输增加的步长，由总线传输的大小决定。
在这里插入图片描述
（二）AHB总线特点

  • 高速总线，高性能
  • 流水线操作
  • 支持多个总线主设备（最多16个）
  • 支持single、burst传输
  • 总线位宽8、16、32、64、128bits
  • 上升沿触发

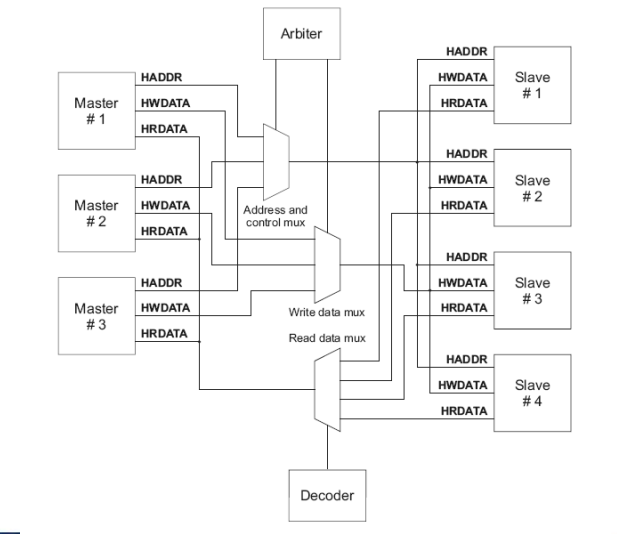

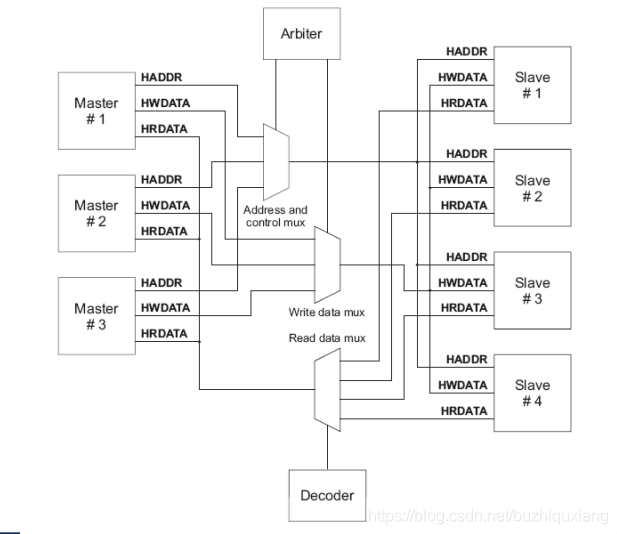

（三）AHB总线结构
在这里插入图片描述
（1）AHB主设备（master）

  • 初始化一次读/写操作
  • 某一时刻只允许一个主设备使用总线
  • uP、DMA、DSP、LCDC
    （2）AHB从设备（slave）
  • 响应一次读/写操作
  • 外部存储器控制器EMI、APB bridge
    （3）AHB仲裁器（arbiter）
    允许某一个主设备控制总线（没有定义仲裁算法）
    （4）AHB译码器
    通过地址译码来决定选择哪一个从设备

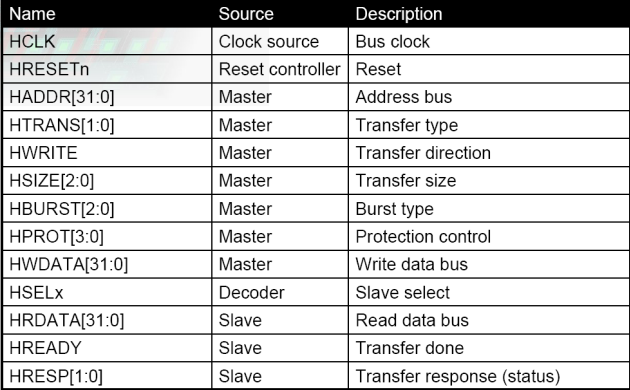

（四）AHB总线信号
在这里插入图片描述

  • HCLK/HRESETn（时钟与复位信号）
  • HSEL（指明当前被访问的从设备，来自译码器）
  • HADDR[31:0] (32位系统地址总线)
  • HWDATA[31:0] (写数据总线，从主设备写到从设备）
  • HRDATA[31:0] (读数据总线，从从设备读到主设备）
  • HTRANS （传输的状态有：NONSEQ、SEQ、IDLE、BUSY)
  • HSIZE(传输的数据宽度 8 、16 、32）
  • HBURST(传输的burst类型，single，incr4/8/16，wrap4/8/16)
  • HRESP(从设备发给主设备的总线传输状态：OKAY、ERROR、RETRY、SPLIT)
  • HREADY（高-从设备传输结束；低-从设备需延迟传输周期）

（五）AHB基本传输
1、地址周期（地址与控制信号），只有一个cycle
2、数据周期（读周期/写周期），由HREADY信号决定需要几个cycle

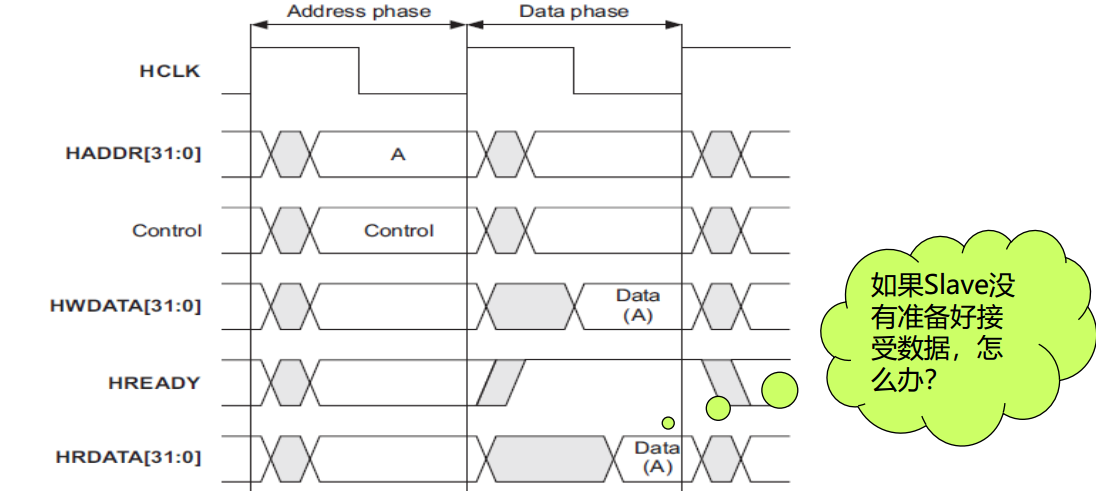

（1）没有等待的single transfer
在这里插入图片描述
第一个周期的上升沿，主机将地址信息和控制信息发送到总线上
第二个周期的上升沿，从机采样地址和控制信号，并将HREADY拉高；如果是写操作，主机会在第二个周期的上升沿后写入数据；如果是读操作，从机会在HREADY信号拉高后将读取的数据写入总线。
第三个周期的上升沿，主机获取HREADY高信号，如果是写操作，表明从机已经接收数据；如果是读操作，表明读数据有效并接收。（HREADY在数据有效器件必须为高，并且保存至第三个周期的上升沿之后）

（2）两个等待周期的single transfer

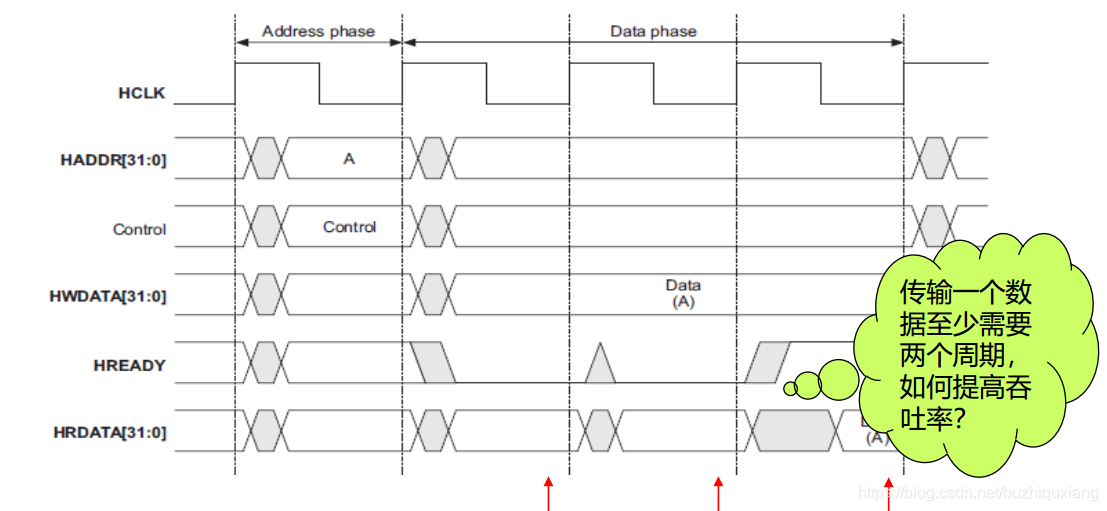

在这里插入图片描述
从机有时候存在太慢不能不处理的情况，需要插入等待状态，HREADY信号早第二和第三周期拉低，需要主机等待两个周期。如果是写操作，主机需要在等待期间保持写数据不变，直到本次传输完成；如果是读操作，从机只需在READY信号拉高后，给出数据即可。

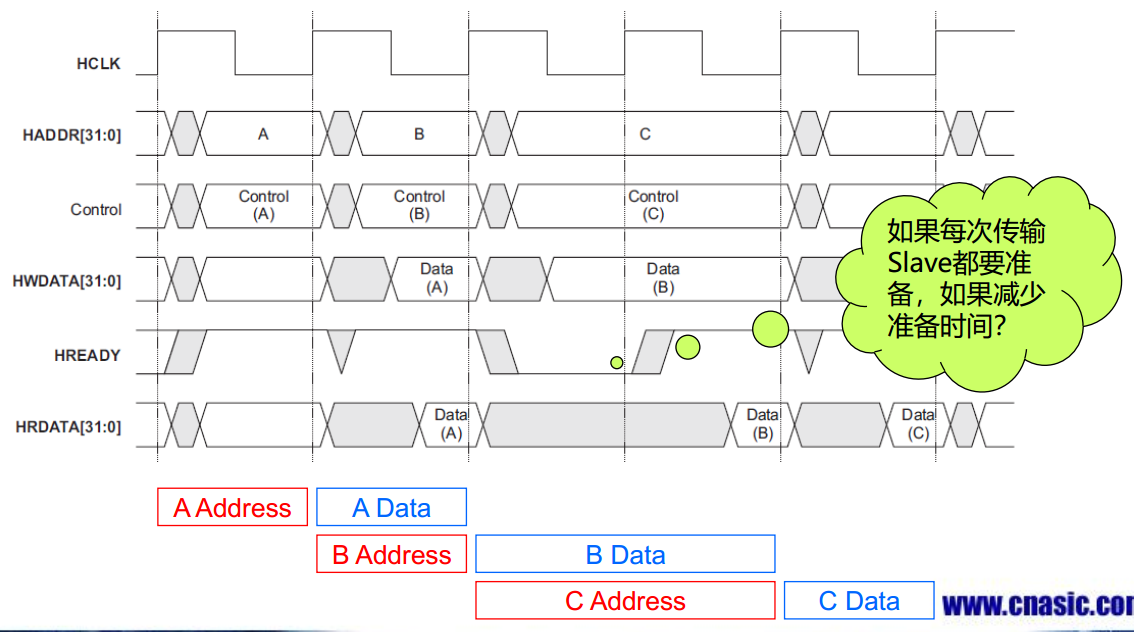

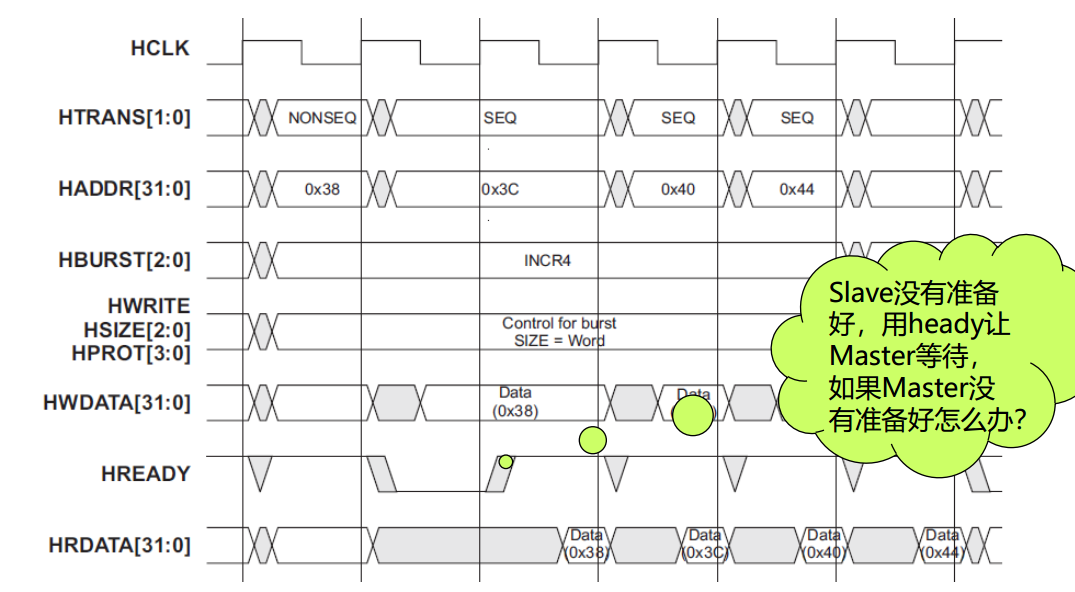

（3）流水线AHB传输
在这里插入图片描述
由于pipeline操作，尽管进行B的读写操作时，插入了一个等待状态，但是传递三个数据总共用了5个周期。
由于AHB只能将Address 与 Data 分开，所以在AHB 中流水线的深度是2，即总线上最多存在两个未处理完成的transfer。

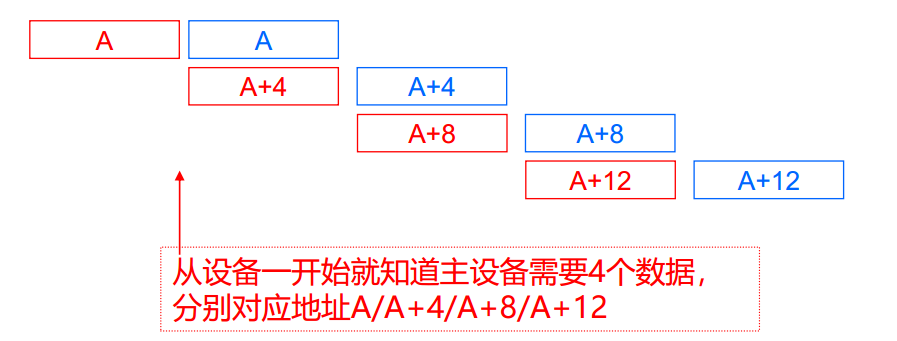

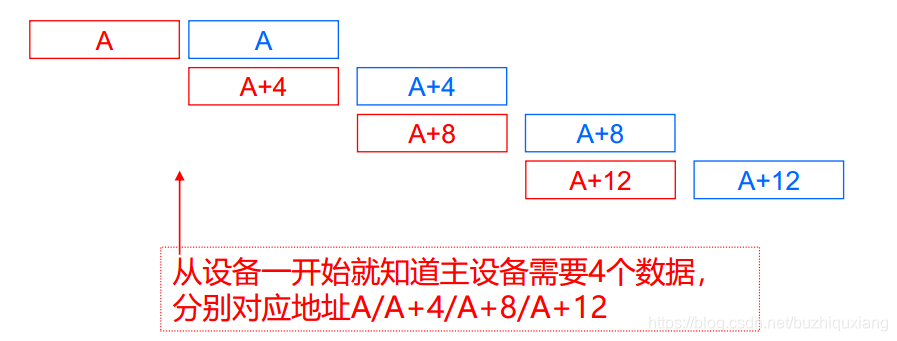

（4）burst传输
在这里插入图片描述

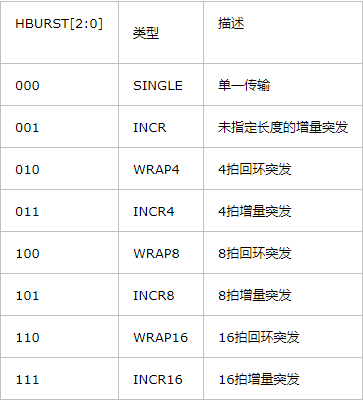

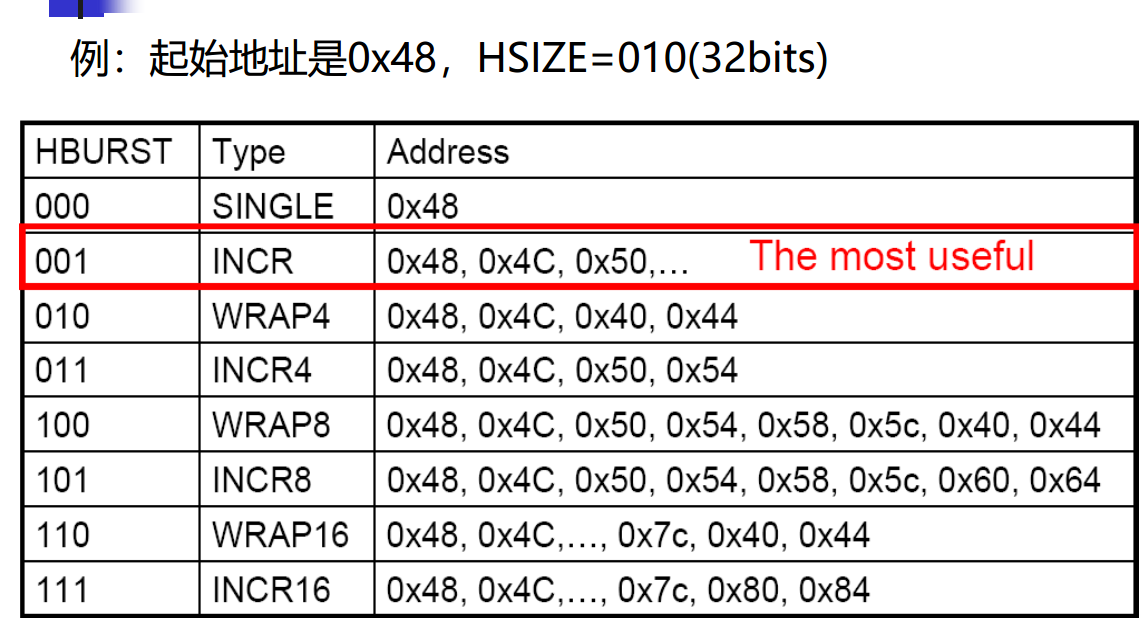

突发信息通过使用 HBURST[2:0]并且 8 种可能的类型在中定义如下：
(1)single transfer
(2)INCR 4-beat/8-beat/16-beat
(3)WRAP 4-beat/8-beat/16-beat
对于增量猝发，每一次传输地址都是前一次地址的增量
对于回环（wrap）猝发，如果传输的起始地址并未和字节总数对齐，那么传输地址将在边界处回环。例如，一个4拍回环猝发的字（4字节）访问将在16字节边界回环。因此地址将在16字节处回环，如果起始地址为0x34，即0x3c之后的地址为0x30，那么地址传输为0x34、0x38、0x3c、0x30；对于wrap8而言，地址将在32字节边界处回环，因此0x3c之后的地址如果起始地址为0x34，地址0x3c之后的地址是0x20，那么地址传输为0x34，0x38、0x3c、0x20、0x24、0x28、0x2c、0x30.
注意：
burst传输不能穿越KB边界，比如由0x000传输至0x400时，穿越KB边界必须将猝发模式由SEQ转为NSEQ，并继续传输。这是由于slave的地址一般以KB分界，避免数据传输时发生错误
在这里插入图片描述
在这里插入图片描述

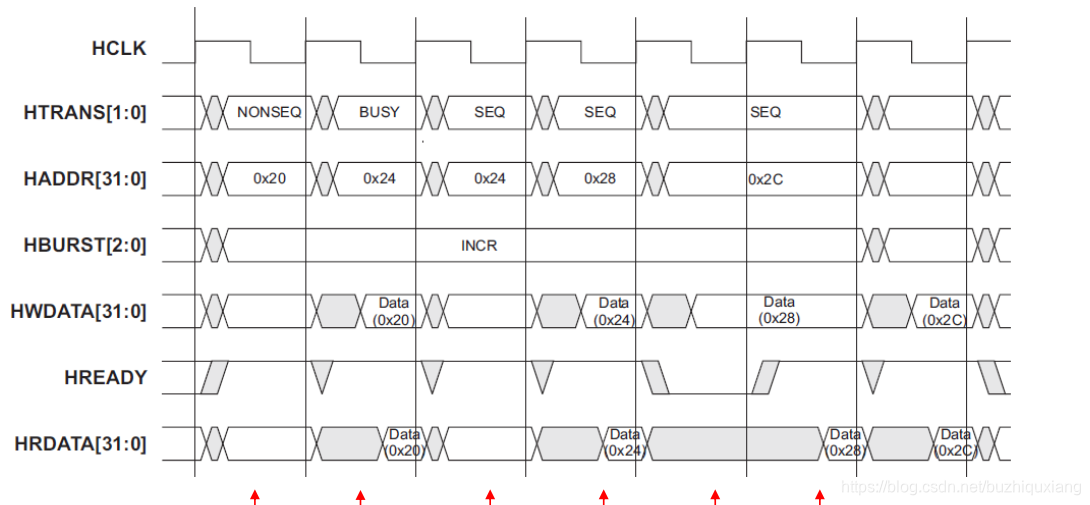

HTRANS[1:0] :
00:IDLE(主设备占用总线，但没有进行传输；两次burst传输中间主设备发送IDLE)
01:BUSY（主设备占用总线，但是在burst传输过程中还没有准备好进行下一次传输；一次burst传输中间主设备发BUSY)
10:NONSEQ (表明一个单个数据的传输或者一个burst传输的第一个数据；其地址与控制信号与上一次传输无关）
11：SEQ(表明burst传输接下来的数据；地址与上一次传输的地址是相关的）
在这里插入图片描述
其他控制信号：
HWRITE:高电平：写；低电平：读
HSIZE[2:0]:
000:8bits
001:16bits
010:32bits
011:64bits
100:128bits
101:256bits
110:512bits
111:1024bits
在这里插入图片描述
注意：猝发大小表示猝发的节拍数量，并不是一次猝发传输的实际字节数量。一次猝发数据总量可以用节拍数乘以每拍数据的字节数来计算，每拍字节数由HSIZE[2:0]确定，并且猝发传输必须将地址边界与传输大小对齐。
由于猝发传输的大小受限->

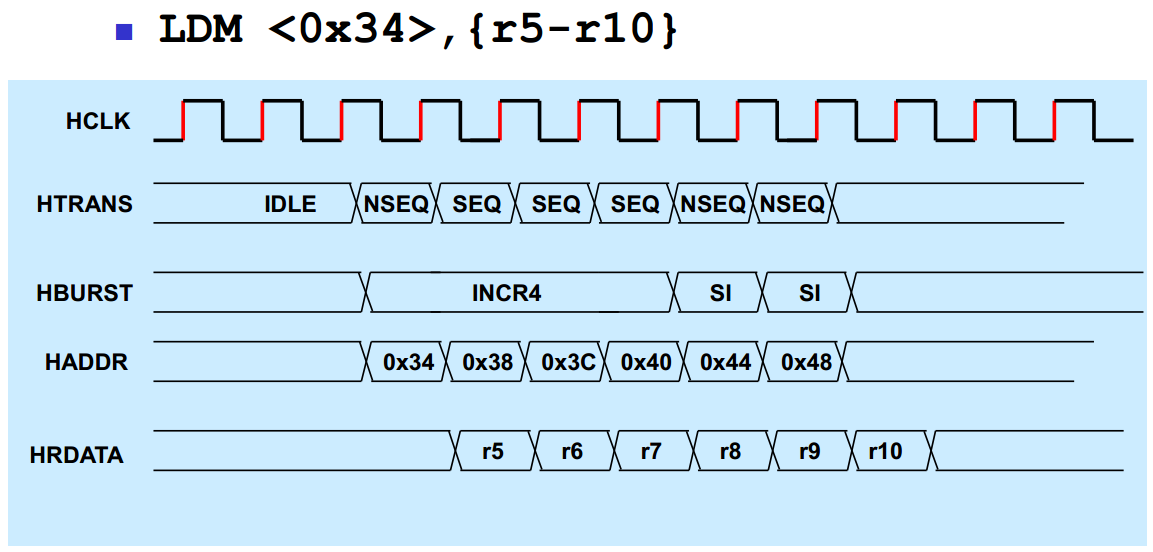

下面是一个软件（汇编）与硬件对应的图：
在这里插入图片描述

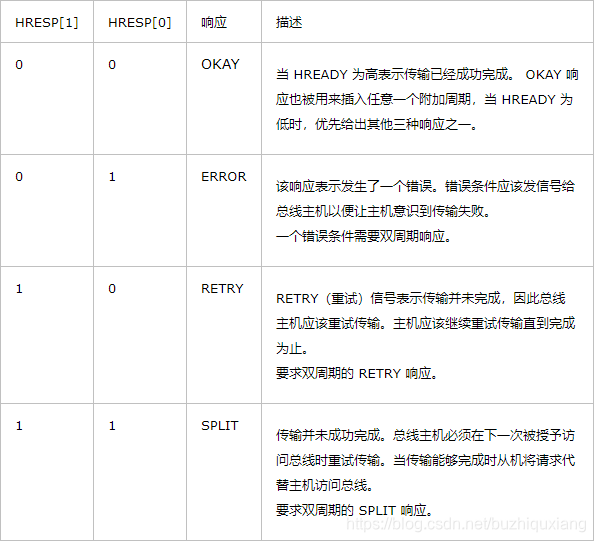

HRESP[1:0] 的编码、传输响应信号和每个响应的描述如下：
在这里插入图片描述

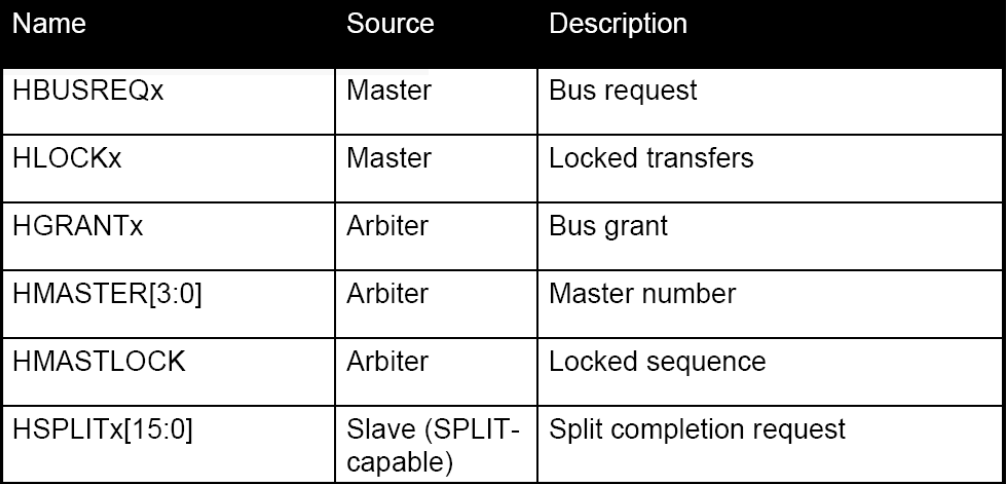

（五）仲裁信号
在这里插入图片描述

  • HBUSREQ(总线请求 ，master发出）
  • HLOCKx(高电平：主设备请求锁定总线，master发出）
  • HGRANTx(指出主设备x可访问总线，arbiter 发出；主设备x控制总线，当HGRANTx=1且HREADY=1）
  • HMASTER[3:0](正在传输的主设备）
  • HMASTLOCK(主设备正在进行一次锁定传输）
  • HSPLITx[15:0](从设备用这个信号告诉仲裁器哪个主设备允许重新尝试一次split传输）

（1）无等待仲裁
在这里插入图片描述

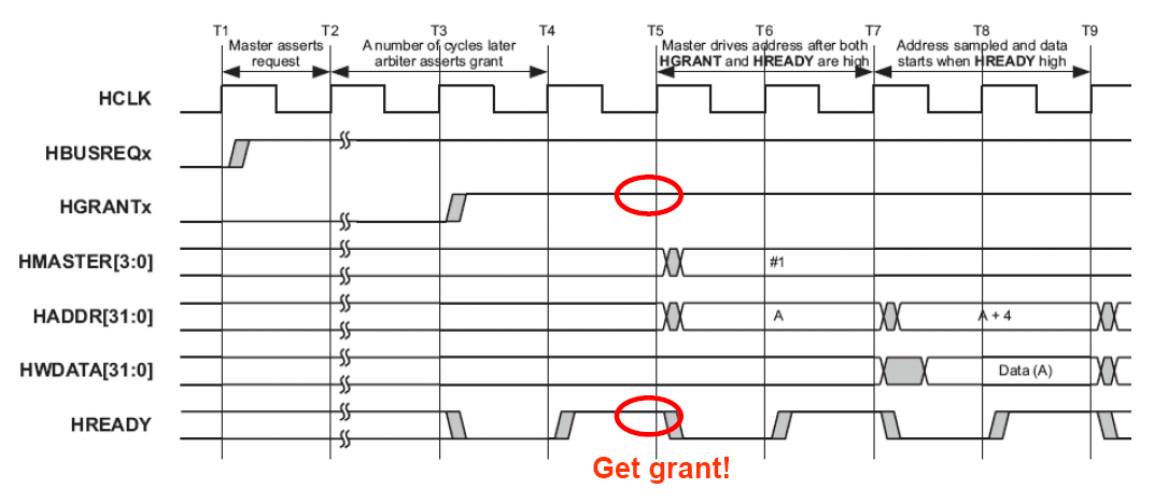

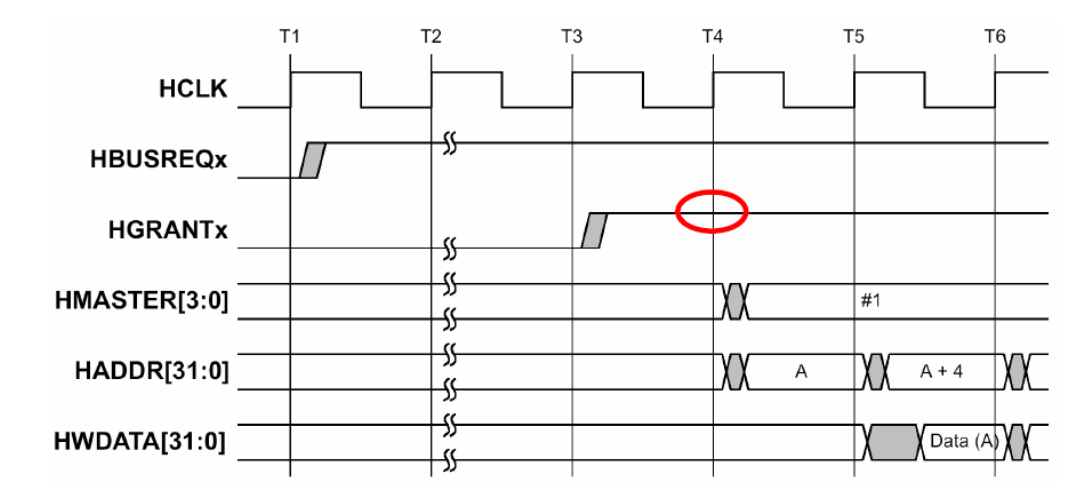

（2）有等待仲裁
在这里插入图片描述

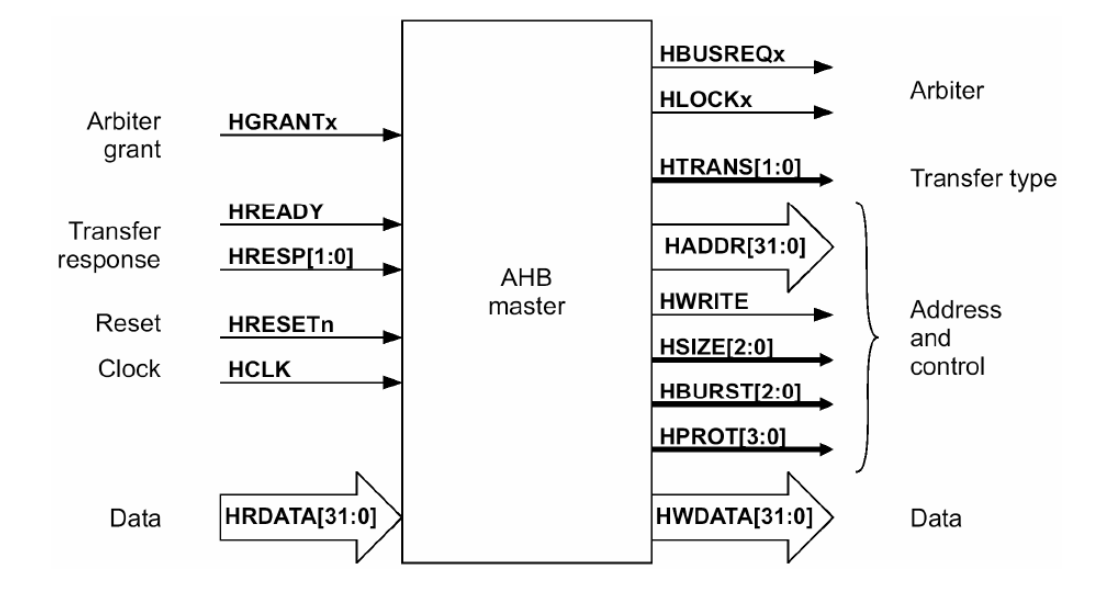

AHB主设备端口
在这里插入图片描述

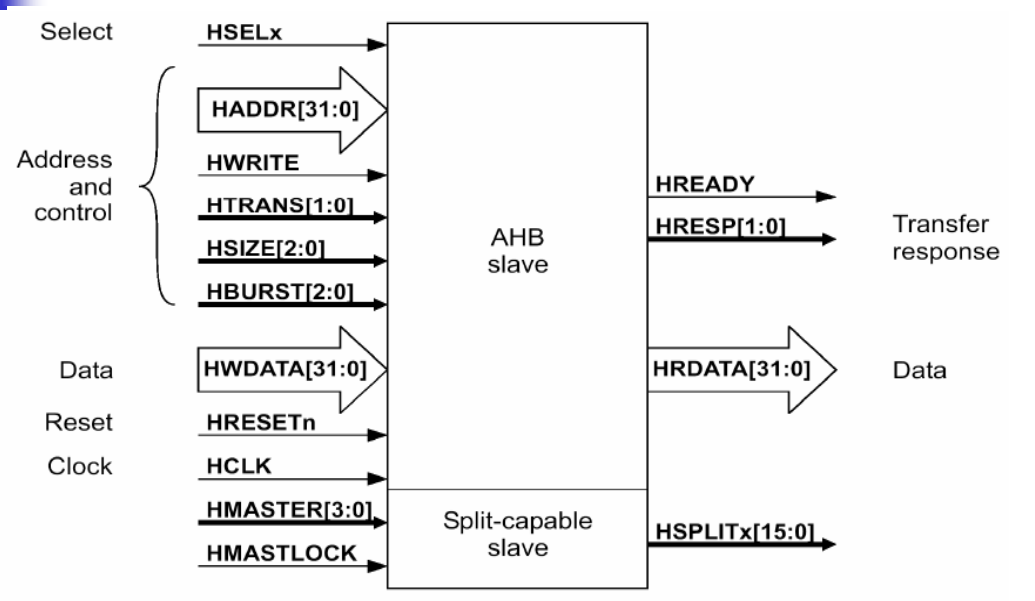

AHB从设备端口
在这里插入图片描述
下面是AHB slave的RTL代码：

module ahb_slave(
	input hclk,
	input hreset_n,
	input hselx,
	input [31:0] haddr,
	input hwrite,
	input [1:0] htrans,
	input [2:0] hsize,
	input [2:0] hburst,
	input [31:0] hwdata,
	output reg hready,
	output [1:0] hresp,
	output reg [31:0] hrdata);
reg hready1;
reg hready2;
reg hready3;
reg hready4;

wire [7:0] addr1= haddr[7:0];

reg [7:0] hrdata1;
reg [7:0] hrdata2;
reg [7:0] hrdata3;
reg [7:0] hrdata4;


parameter bits8 = 3'b000;
parameter bits16 = 3'b001;
parameter bits32 = 3'b010;
parameter bits64 = 3'b011;
parameter bits128 = 3'b100;
parameter bits256 = 3'b101;
parameter bits512 = 3'b110;
parameter bits1024 = 3'b111;

parameter single=3'b000;
parameter incr=3'b001;
parameter wrap4=3'b010;
parameter incr4=3'b011;
parameter wrap8=3'b100;
parameter incr8=3'b101;
parameter wrap16=3'b110;
parameter incr16=3'b111;

parameter okay=2'b00;
parameter error=2'b01;
parameter retry=2'b10;
parameter split=2'b11;

reg [31:0] data [256-1:0];
integer i;
//read and write


always@(posedge hclk or negedge hreset_n)
begin
	if(!hreset_n)
	begin
		for(i=0;i<=256-1;i=i+1)
		begin
			data[i]<=0;
		end
		hready<=1'b0;
		hrdata<=32'b0;
		hrdata1<=8'h0;
		hrdata2<=8'h0;
		hrdata3<=8'h0;
		hrdata4<=8'h0;
	end
	else
	begin
		case(hburst)
		single:
		begin
			if(!hwrite&&hselx&&(htrans[1:0]==2'b10))
			begin
				hready<=1'b1;
				hready1<=hready;
				if(hready1==1)
				begin
					hrdata<={hrdata4,hrdata3,hrdata2,hrdata1};
					case(hsize)
					bits8:
					begin
						hrdata1<=data[addr1];
					end
					bits16:
					begin
						hrdata1<=data[addr1];
						hrdata2<=data[addr1+1];

					end
					bits32:
					begin
						hrdata1<=data[addr1];
						hrdata2<=data[addr1+1];
						hrdata3<=data[addr1+2];
						hrdata4<=data[addr1+3];
					end
					endcase
				end
			end
			else if(hwrite&&hselx&&(htrans[1:0]==2'b10))
			begin
				hready<=1'b1;
				hready1<=hready;
				if(hready1==1)
				begin
					case(hsize)
					bits8:
					begin
						data[addr1]<=hwdata[7:0];
					end
					bits16:
					begin
						data[addr1]<=hwdata[7:0];
						data[addr1+1]<=hwdata[15:8];
					end
					bits32:
					begin
						data[addr1]<=hwdata[7:0];
						data[addr1+1]<=hwdata[15:8];
						data[addr1+2]<=hwdata[23:16];
						data[addr1+3]<=hwdata[31:24];
					end
					endcase
				end
			end
		end
		incr4:
		begin
			if(!hwrite&&hselx&&(htrans[1:0]==2'b10))
			begin
				hready<=1;
				hready1<=hready;
				hready2<=hready1;
				hready3<=hready2;
				hready4<=hready3;
				case(hsize)
					bits32:
					begin
						if(hready1==1)
							hrdata<=data[addr1];
						else if(hready2==1)
							hrdata<=data[addr1+4];
						else if(hready3==1)
							hrdata<=data[addr1+8];
						else if(hready4==1)
							hrdata<=data[addr1+12];
					end
				endcase
			end
			else if(hwrite&&hselx&&(htrans[1:0]==2'b10))
			begin
				hready<=1;
				hready1<=hready;
				hready2<=hready1;
				hready3<=hready2;
				hready4<=hready3;
				case(hsize)
					bits32:
					begin
						if(hready1==1)
							data[addr1]<=hwdata;
						else if(hready2==1)
							data[addr1+4]<=hwdata;
						else if(hready3==1)
							data[addr1+8]<=hwdata;
						else if(hready4==1)
							data[addr1+12]<=hwdata;
					end
				endcase
			end
		end
		wrap4:
		begin
			if(!hwrite&&hselx&&(htrans[1:0]==2'b10))
			begin
				hready<=1;
				hready1<=hready;
				hready2<=hready1;
				hready3<=hready2;
				hready4<=hready3;
				case(hsize)
				bits32:
				begin
					if(hready1==1)
					begin
					case(addr1[3:0])
					4'h0:
						begin
						if(hready1==1)
							hrdata<=data[addr1];
						else if(hready2==1)
							hrdata<=data[addr1+4];
						else if(hready3==1)
							hrdata<=data[addr1+8];
						else if(hready4==1)
							hrdata<=data[addr1+12];
						end
					4'h4:
						begin
						if(hready1==1)
							hrdata<=data[addr1];
						else if(hready2==1)
							hrdata<=data[addr1+4];
						else if(hready3==1)
							hrdata<=data[addr1+8];
						else if(hready4==1)
							hrdata<=data[addr1-4];
						end
					4'h8:
						begin
						if(hready1==1)
							hrdata<=data[addr1];
						else if(hready2==1)
							hrdata<=data[addr1+4];
						else if(hready3==1)
							hrdata<=data[addr1-8];
						else if(hready4==1)
							hrdata<=data[addr1-4];
						end
					4'hc:
						begin
						if(hready1==1)
							hrdata<=data[addr1];
						else if(hready2==1)
							hrdata<=data[addr1-12];
						else if(hready3==1)
							hrdata<=data[addr1-8];
						else if(hready4==1)
							hrdata<=data[addr1-4];
						end
					endcase
					end
				end
				endcase
			end
			else if(hwrite&&hselx&&(htrans[1:0]==2'b10))
			begin
				hready<=1;
				hready1<=hready;
				hready2<=hready1;
				hready3<=hready2;
				hready4<=hready3;
				case(hsize)
				bits32:
				begin
					if(hready1==1)
					begin
					case(addr1[3:0])
					4'h0:
						begin
						if(hready1==1)
							data[addr1]<=hwdata;
						else if(hready2==1)
							data[addr1+4]<=hwdata;
						else if(hready3==1)
							data[addr1+8]<=hwdata;
						else if(hready4==1)
							data[addr1+12]<=hwdata;
						end
					4'h4:
						begin
						if(hready1==1)
							data[addr1]<=hwdata;
						else if(hready2==1)
							data[addr1+4]<=hwdata;
						else if(hready3==1)
							data[addr1+8]<=hwdata;
						else if(hready4==1)
							data[addr1-4]<=hwdata;
						end
					4'h8:
						begin
						if(hready1==1)
							data[addr1]<=hwdata;
						else if(hready2==1)
							data[addr1+4]<=hwdata;
						else if(hready3==1)
							data[addr1-8]<=hwdata;
						else if(hready4==1)
							data[addr1-4]<=hwdata;
						end
					4'hc:
						begin
						if(hready1==1)
							data[addr1]<=hwdata;
						else if(hready2==1)
							data[addr1-12]<=hwdata;
						else if(hready3==1)
							data[addr1-8]<=hwdata;
						else if(hready4==1)
							data[addr1-4]<=hwdata;
						end
					endcase
					end
				end
				endcase
			end
		end
		endcase
	end
end
endmodule

module tb();
reg hclk;
reg hreset_n;
reg hselx;
reg [31:0] haddr;
reg hwrite;
reg [1:0] htrans;
reg [2:0] hsize;
reg [2:0] hburst;
reg [31:0] hwdata;
wire hready;
wire [31:0] hrdata;

ahb_slave u1(
	.hclk(hclk),
	.hreset_n(hreset_n),
	.hselx(hselx),
	.haddr(haddr),
	.hwrite(hwrite),
	.htrans(htrans),
	.hsize(hsize),
	.hburst(hburst),
	.hwdata(hwdata),
	.hready(hready),
	.hresp(),
	.hrdata(hrdata));
initial
begin
	hclk=0;
	forever #(20/2) hclk=~hclk;
end

initial
begin
	hreset_n=0;
	#(60) hreset_n=1;
	hwrite=1;
	hselx=1;
	haddr=32'h45684120;
	hsize=3'b010;
	hburst=3'b000;
	htrans=2'b10;
	#(20);
	hwdata=32'h123045;
	#(40);
	hwrite=1;
	hselx=1;
	haddr=32'h45684124;
	hsize=3'b010;
	hburst=3'b010;
	htrans=2'b10;
	#(20);
	hwdata=32'h546123;
	#(20);
	hwdata=32'h123456;
	#(20);
	hwdata=32'h11111111;
	#(20);
	hwdata=32'h22222222;
	#(100);
	hwrite=0;
	hselx=1;
	haddr=32'h45684120;
	hsize=3'b010;
	hburst=3'b000;
	htrans=2'b10;
	#(40);
	hwrite=0;
	hselx=1;
	haddr=32'h45684124;
	hsize=3'b010;
	hburst=3'b010;
	htrans=2'b10;
end
endmodule

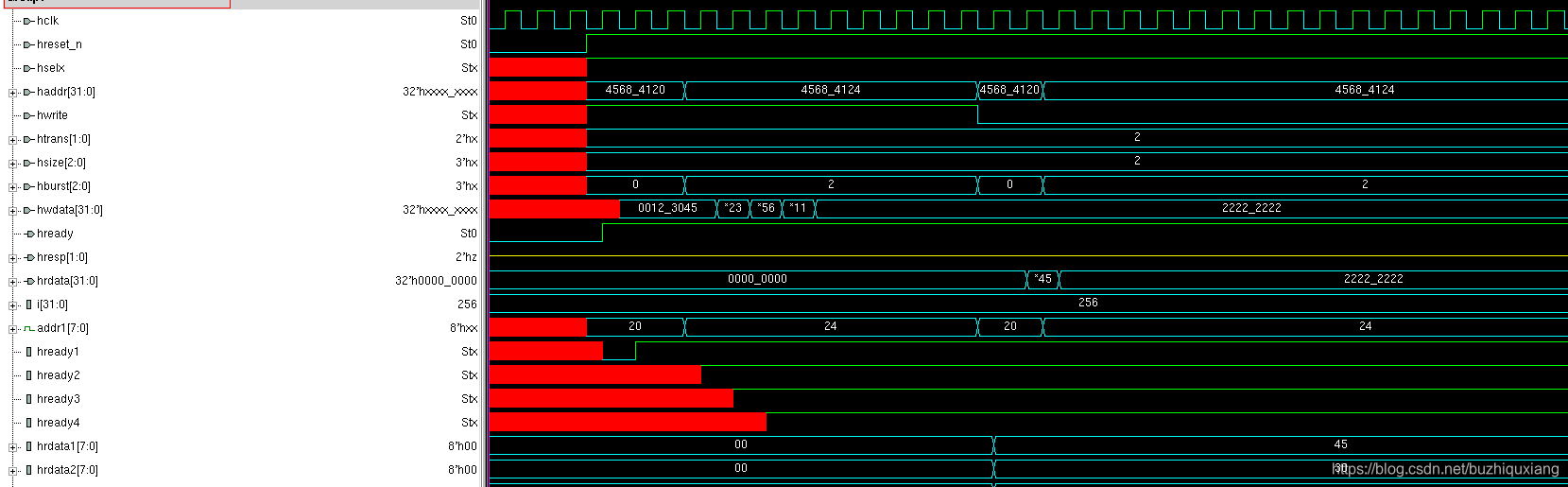

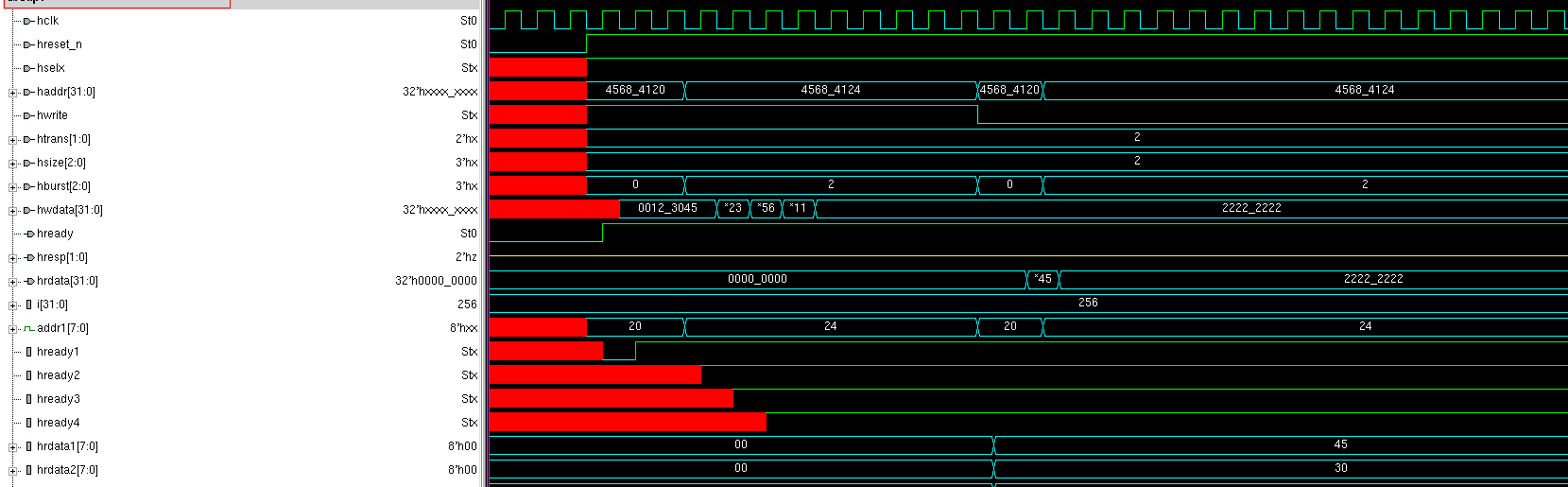

在这里插入图片描述
