如果将 LCD 显示一帧图像的过程想象成绘画，那么在显示的过程中就是用一根“笔”在不同的像素点画上不同的颜色。这根笔按照从左至右、从上到下的顺序扫描每个像素点，并且在像素画上对应的颜色，当画到最后一个像素点的时候一幅图像就绘制好了。假如一个 LCD 的分辨率为 1024 * 600

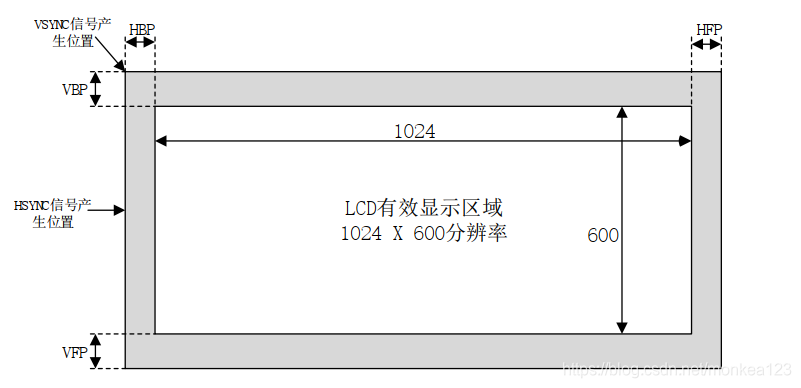

LCD 是怎么扫描显示一帧图像的。一帧图像也是由一行一行组成的。 HSYNC 是水平同步信号，也叫做行同步信号，当产生此信号的话就表示开始显示新的一行了，所以此信号都是在图最左边。当 VSYNC 信号是垂直同步信号，也叫做帧同步信号，当产生此信号的话就表示开始显示新的一帧图像了

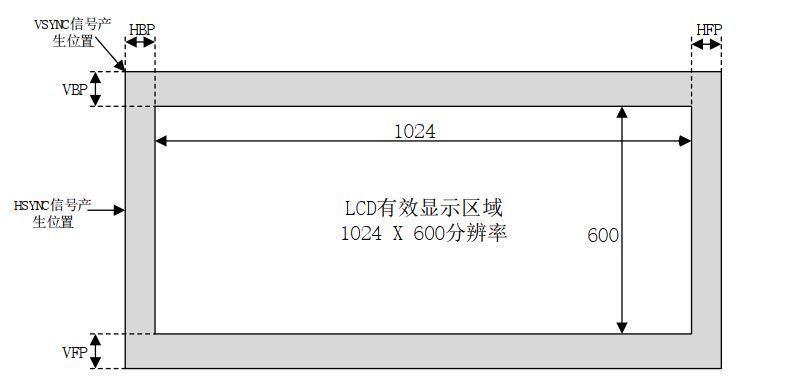

可以看到有一圈“黑边”，真正有效的显示区域是中间的白色部分。那这一圈“黑边”是什么东西呢？这就要从显示器的“祖先” CRT 显示器开始说起了， CRT 显示器*就是以前很常见的那种大屁股显示器，在 2019 年应该很少见了，如果在农村应该还是可以见到的。CRT 显示器屁股后面是个电子枪，这个电子枪就是我们上面说的“画笔”，电子枪打出的电子撞击到屏幕上的荧光物质使其发光。只要控制电子枪从左到右扫打万一行(也就是扫描一行)，然后从上到下扫描完所有行，这样一帧图像就显示出来了。也就是说，显示一帧图像电子枪是按照‘Z’形在运动，当扫描速度很快的时候看起来就是一幅完成的画面了。
当显示完一行以后会发出 HSYNC 信号，此时电子枪就会关闭，
然后迅速的移动到屏幕的左边，
当 HSYNC 信号结束以后就可以显示新的一行数据了，电子枪就会重新打开。在 HSYNC信号结束到电子枪重新打开之间会插入一段延时，这段延时就图中的 HBP。
当显示完一行以后就会关闭电子枪等待 HSYNC 信号产生，关闭电子枪到 HSYNC 信号产生之间会插入一段延时，这段延时就是图中的 HFP 信号。
同理，当显示完一帧图像以后电子枪也会关闭，然后等到 VSYNC 信号产生，期间也会加入一段延时，这段延时就是图中的 VFP。
VSYNC 信号产生，电子枪移动到左上角，当 VSYNC 信号结束以后电子枪重新打开，中间也会加入一段延时，这段延时就是图中的 VBP。
HBP、 HFP、 VBP 和 VFP 就是导致图中黑边的原因，但是这是 CRT 显示器存在黑边的原因，现在是 LCD 显示器，不需要电子枪了， 那么为何还会有黑边呢？这是因为 RGB LCD屏幕内部是有一个 IC 的，发送一行或者一帧数据给 IC， IC 是需要反应时间的。通过这段反应时间可以让 IC 识别到一行数据扫描完了，要换行了，或者一帧图像扫描完了，要开始下一帧图像显示了。因此，在 LCD 屏幕中继续存在 HBP、 HFP、 VPB 和 VFP 这四个参数的主要目的是为了锁定有效的像素数据。这四个时间是 LCD 重要的时间参数
