《计算机网络—自顶向下方法》第六章Wireshark实验：Ethernet and ARP

实验描述：

在本实验中，我们将研究以太网协议和 ARP 协议。在开始实验之前，您可以查看课本的 6.4.1 节（链路层地址和 ARP）和 6.4.2（以太网）, 您也可以去看 RFC 826(ftp://ftp.rfc-editor.org/in-notes/std/std37.txt)了解关于 ARP 的协议详细信息,该协议可以根据 IP 地址获取远程主机的的物理地址(MAC地址)。

实验过程：

第一部分：捕获和分析以太网帧

让我们从捕获一组以太网帧开始研究。请执行下列操作：

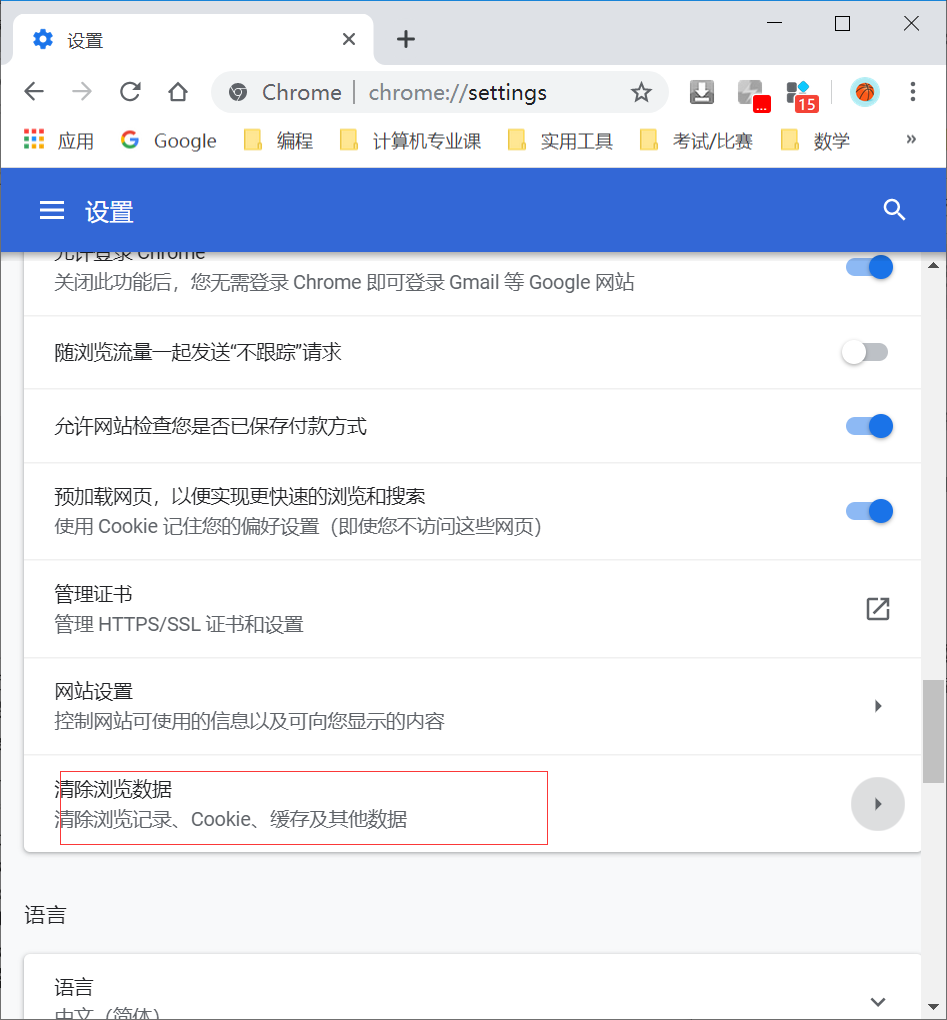

首先，确保浏览器的缓存为空(清除浏览器缓存)，对于Chorme浏览器，如下图所示，然后启动 Wireshark数据包嗅探器。

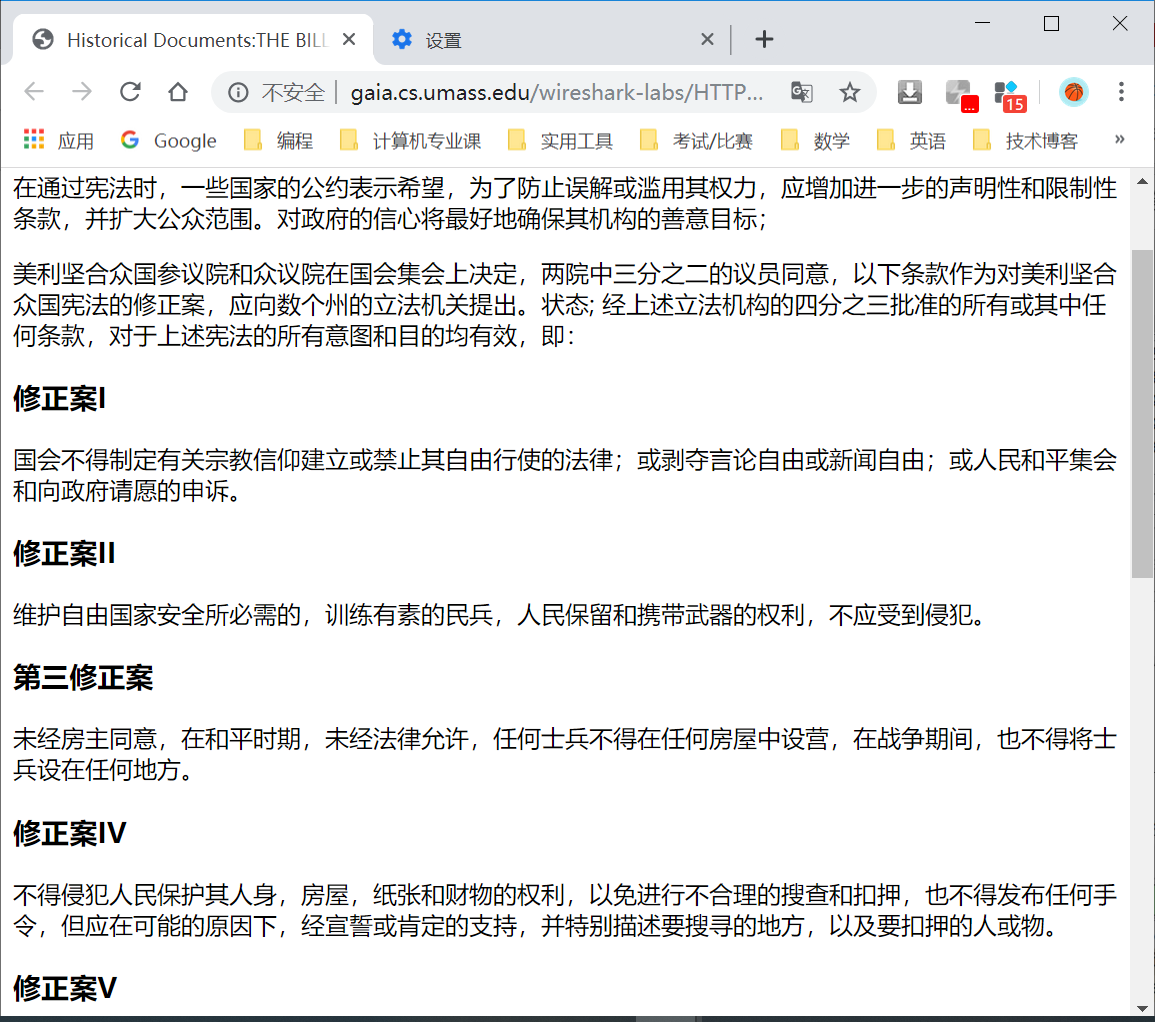

打开以下 URL http://gaia.cs.umass.edu/wireshark-labs/HTTP-ethereal-lab-file3.html 您的浏览器应显示相当冗长的美国权利法案。

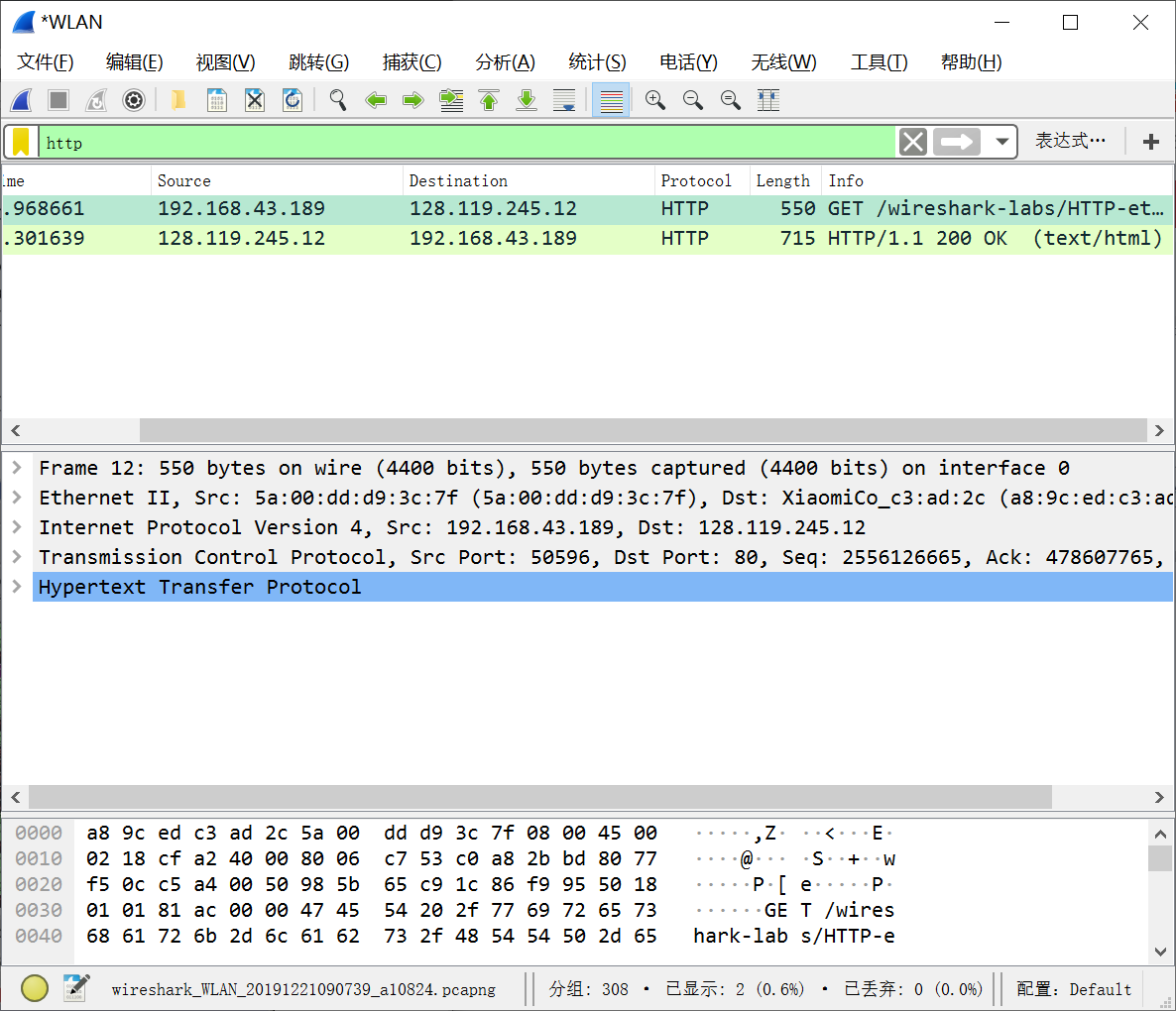

接下来停止 Wireshark数据包捕获，找到您向 gaia.cs.umass.edu的 HTTP GET消息的数据包编号以及 gaia.cs.umass.edu相应您的 HTTP回应。您的抓包结果应看起来向下面一样:

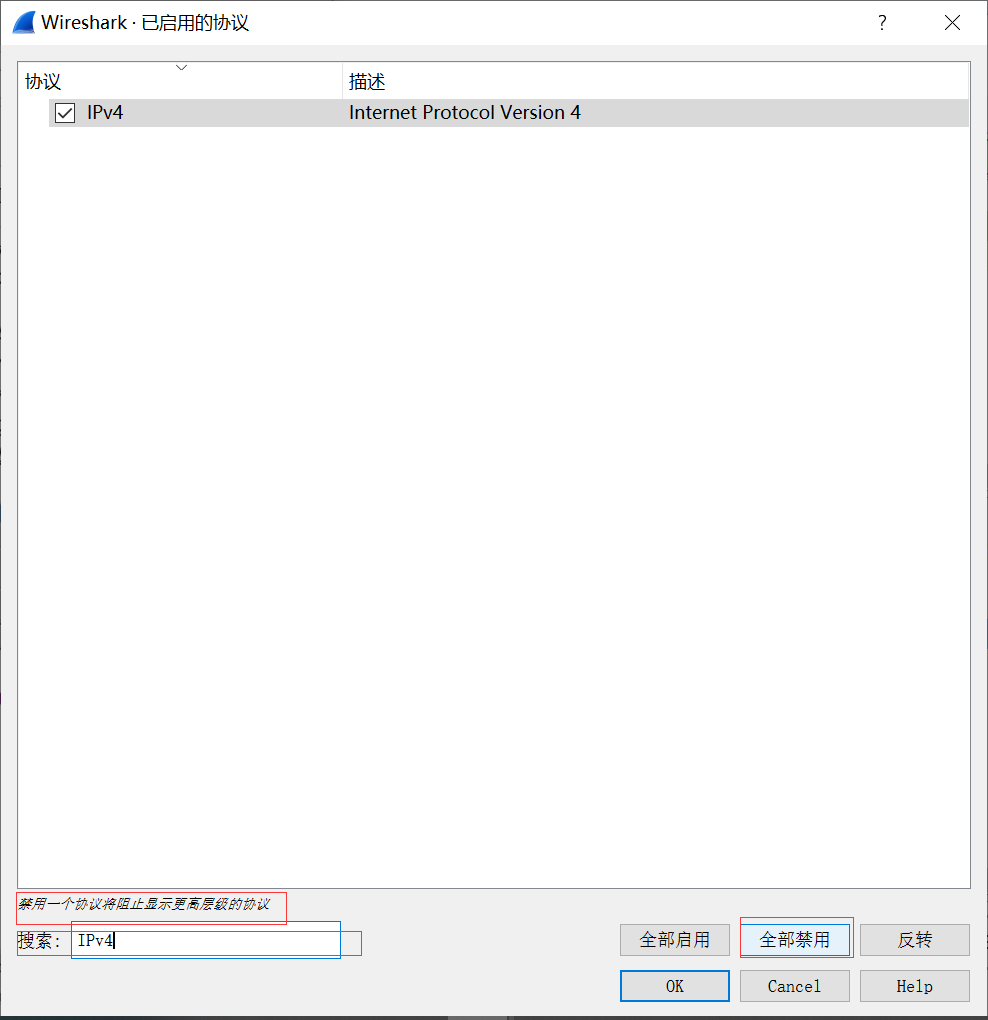

由于本实验是关于以太网和 ARP的，我们对 IP或更高层协议不感兴趣。因此，让我们更改 Wireshark的“捕获数据包列表”窗口，以便它仅显示有关 IP 以下协议的信息。要让 Wireshark执行此操作，请选择 Analyze-> Enabled Protocols(分析-启用的协议)。然后取消选中 IP框(这里指的 IPV4 协议，下面有搜索)并选择确定。
（下面的图应该是取消IPv4的“勾”即可，不要全部禁用，懒得去改了）

您现在 Wireshark窗口应该如下所示：

回答问题：

第一部分：捕获和分析以太网帧

为了回答以下问题，您需要查看数据包详细信息和数据包内容窗口（Wireshark中的中间和下部的显示窗口）。

选择包含 HTTP GET消息的以太网帧。（回想一下，**HTTP GET请求是被加上 TCP头封装到 TCP段进行传输,TCP段加上 IP头被封装到 IP数据报进行传输,IP数据报又被加上以太网头封装成以太网帧进行传输;**如果你发现这个封装有点令人困惑，请重读文本中的第 1.5.2节）。在数据包详细信息窗口中展开以太网 II 信息。请注意，以太网帧的内容（标题以及有效负载）显示在数据包内容窗口中。

根据包含 HTTP GET消息的以太网帧进行分析，如果有可能建议您使用标记的方式展现您的答案。

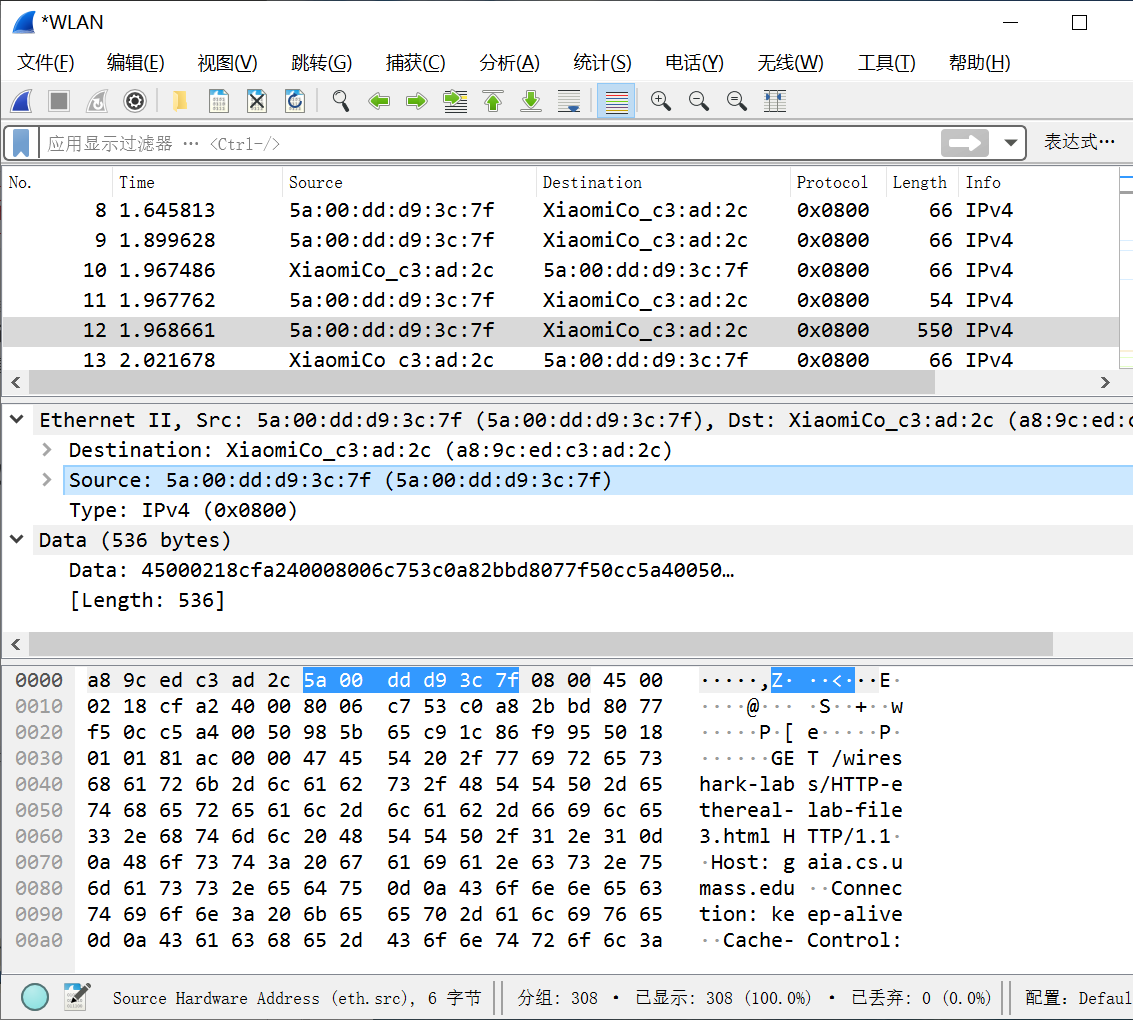

你的电脑 48位的地址是多少？

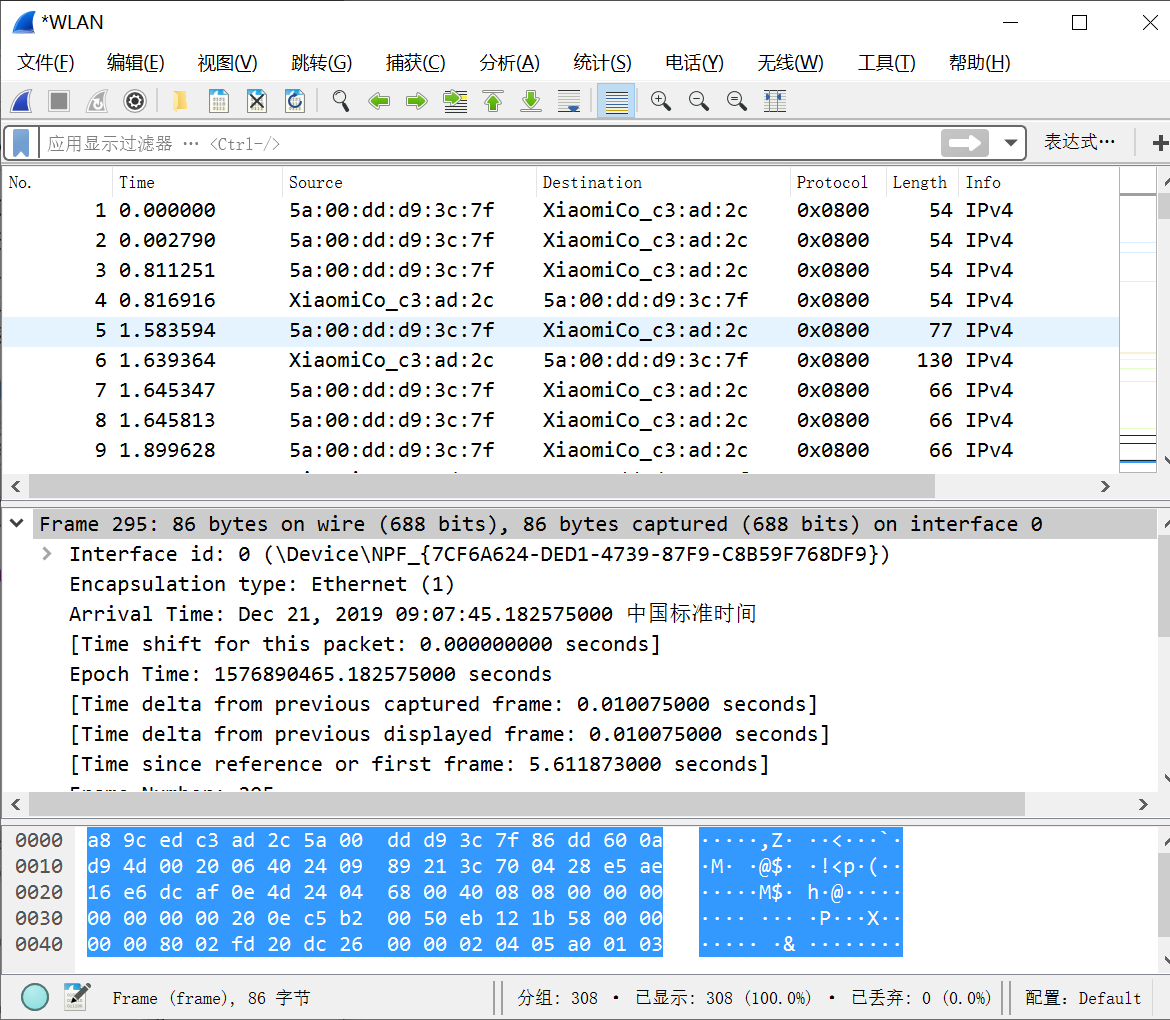

答：我的电脑的MAC地址为：5a:00:dd:d9:3c:7f

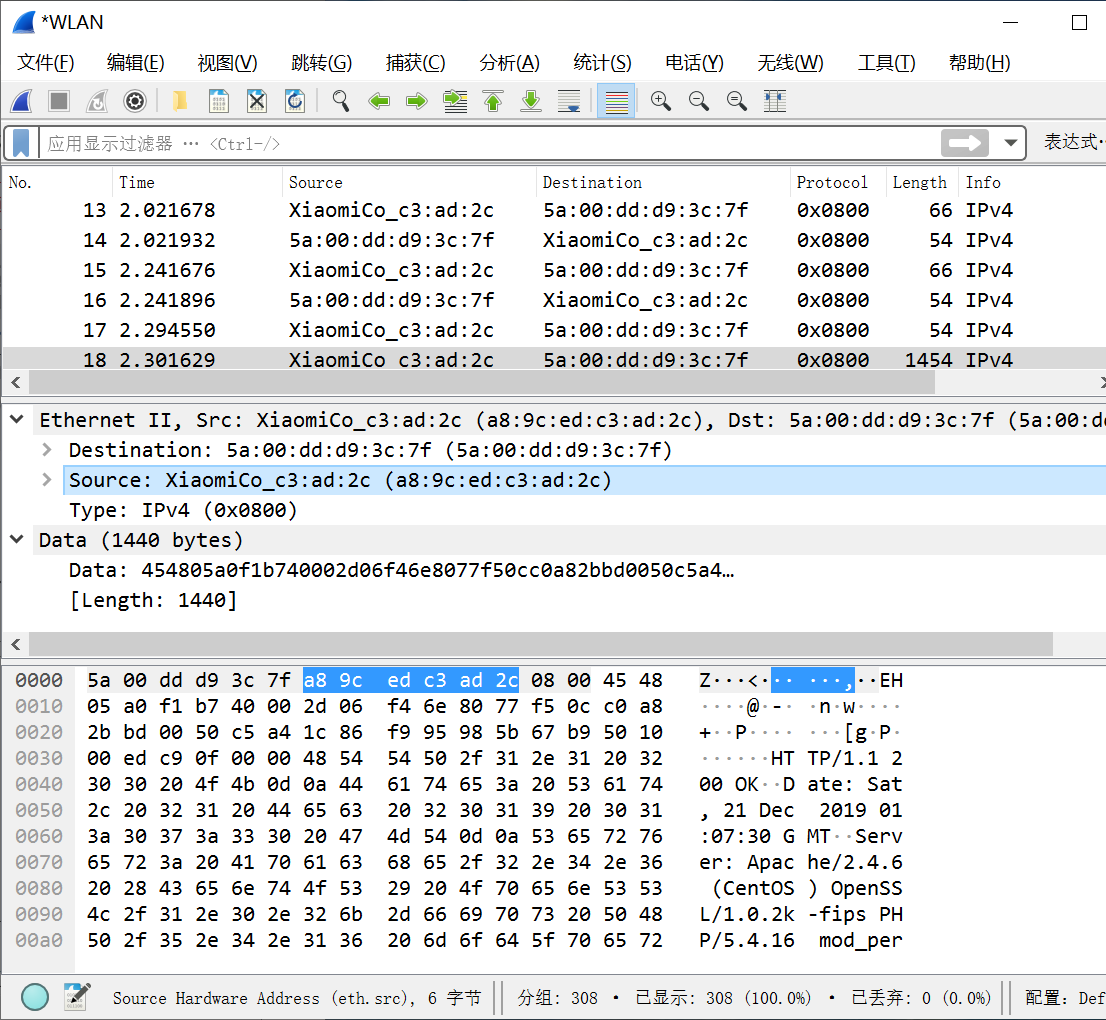

以太网帧中的 48位目标地址是什么？这是 gaia.cs.umass.edu的以太网地址吗？（提示：答案是否定的）。那么它是什么?

答：直接看上面的图，以太网帧中的目的MAC地址为：a8:9c:ed:c3:ad:2c，不是gaia.cs.umass.edu的以太网地址吗，这是我手机的虚拟路由地址（我用小米手机开的热点做的实验）。

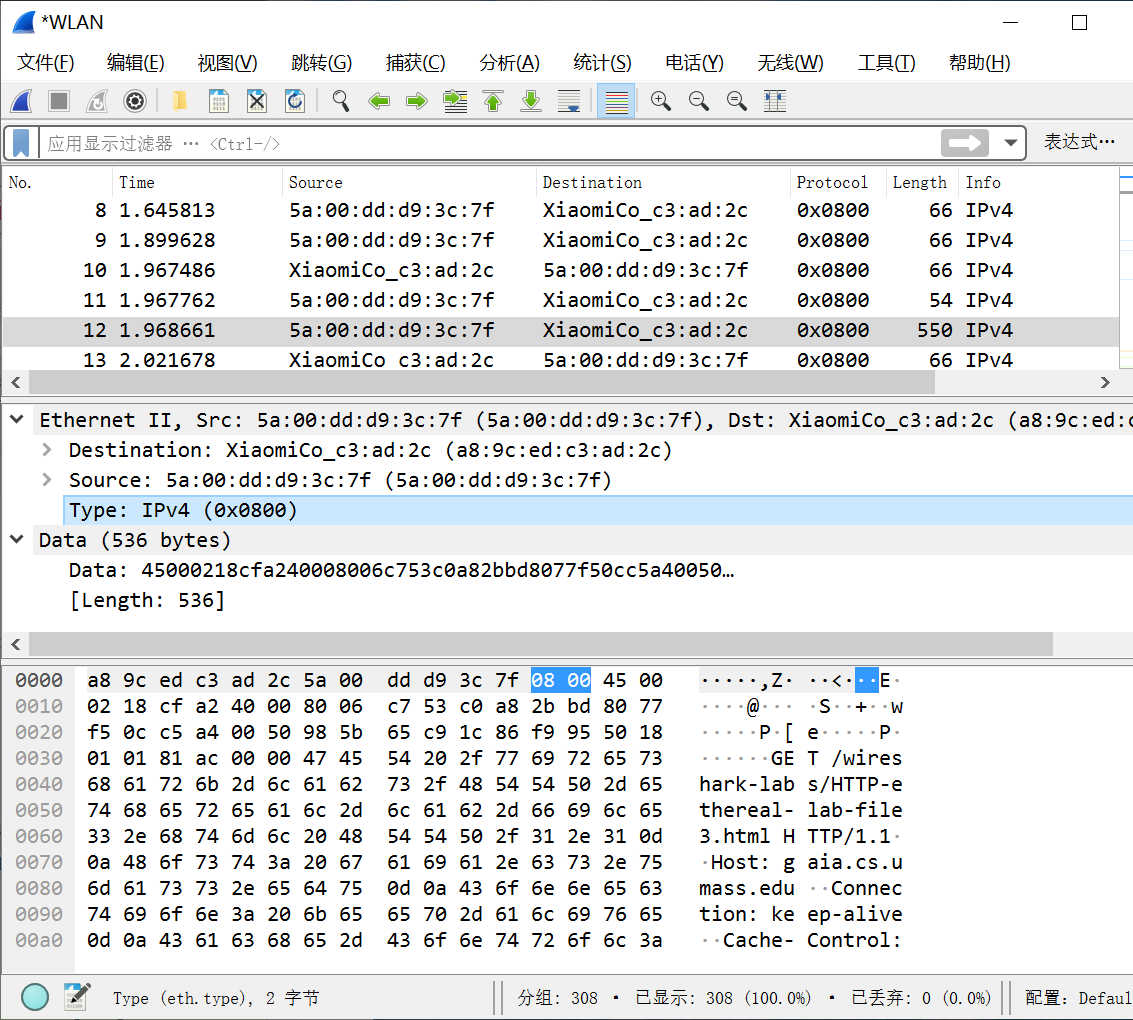

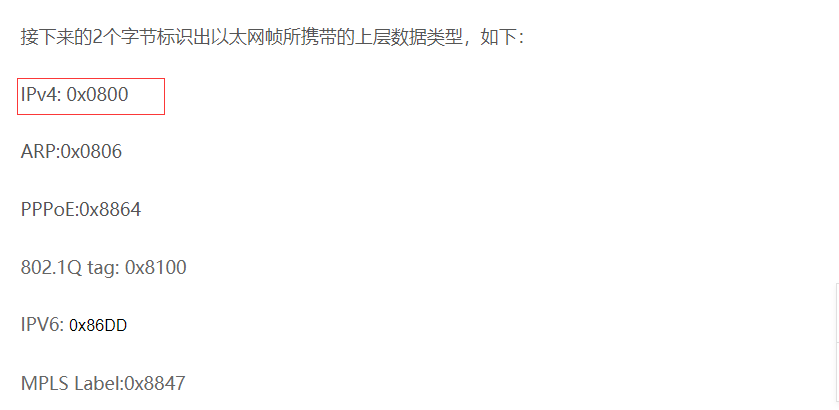

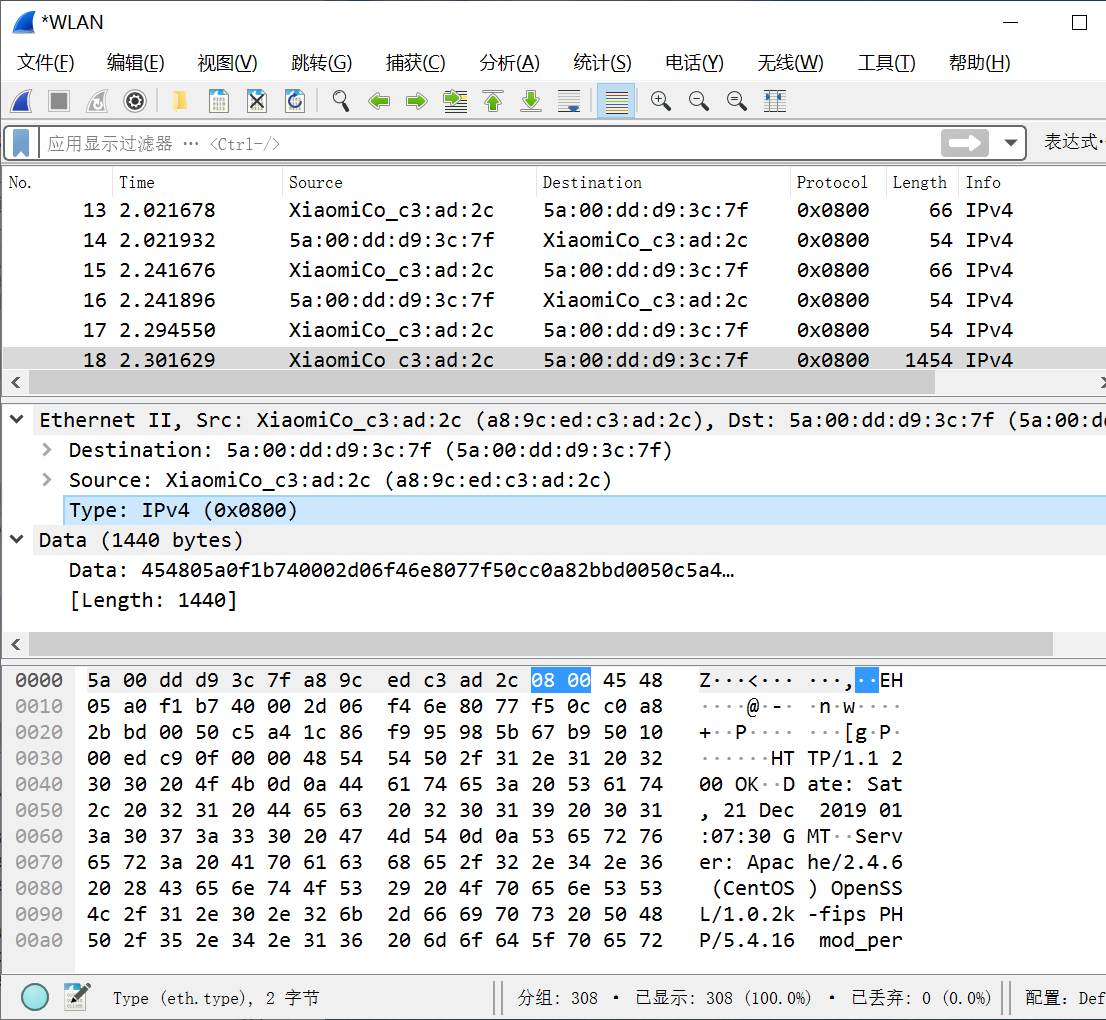

以太网帧上层协议 16进制值是什么?这对应的上层协议是什么？

答：16进制值是0x0800，对应的是网络层的IPv4协议。

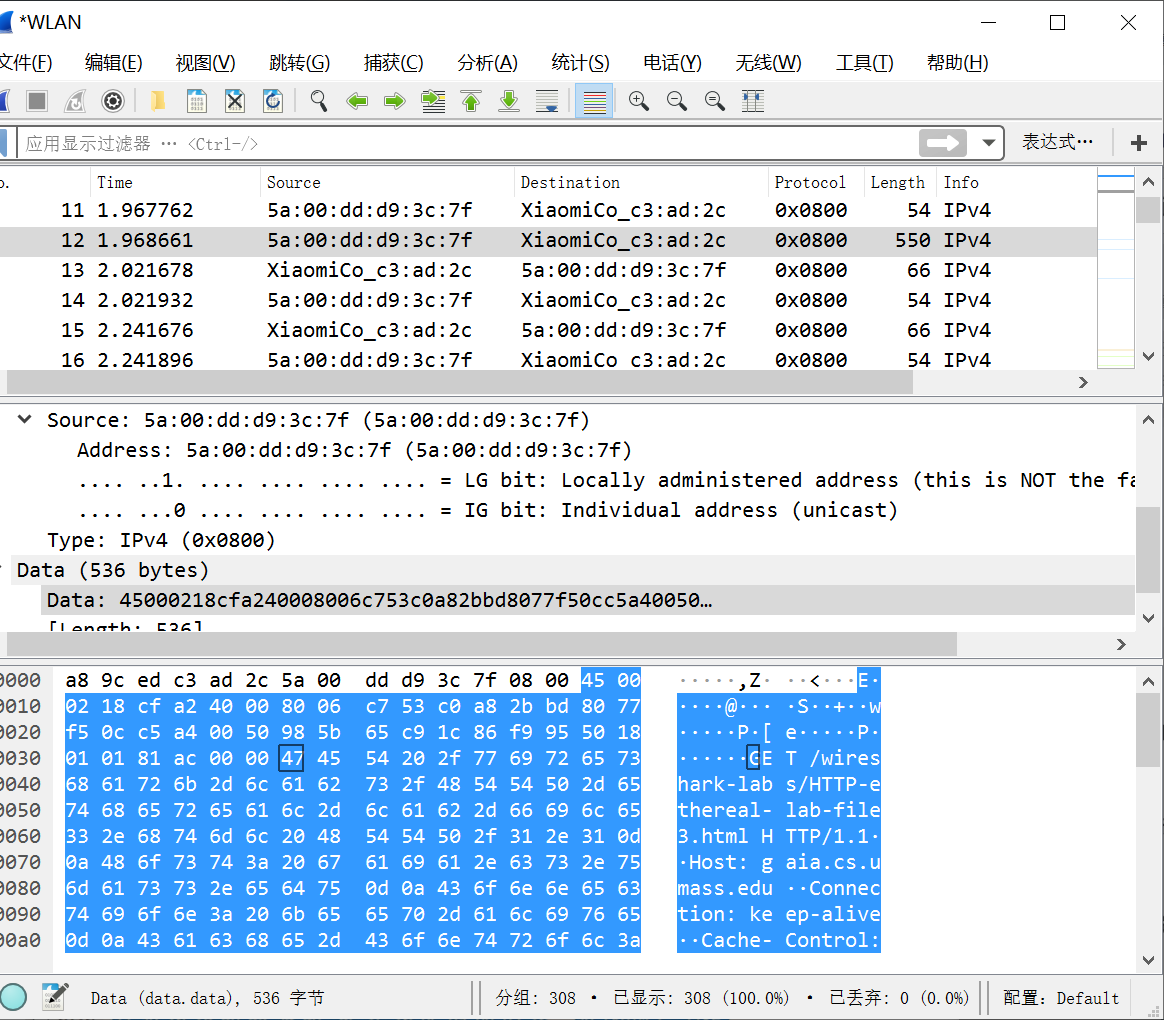

从以太帧的开始，一直到“GET”中的 ASCII“G”出现在以太网帧中为止，有多少字节？

答：两个16进制代表一个字节，
第一行、第二行、第三行都是16个字节，总共48个字节，第四行到G总共有7个字节，所以总共55个字节。

接下来，根据包含 HTTP响应消息的第一个字节的以太网帧的内容(带有OK的响应消息)，回答以下问题。

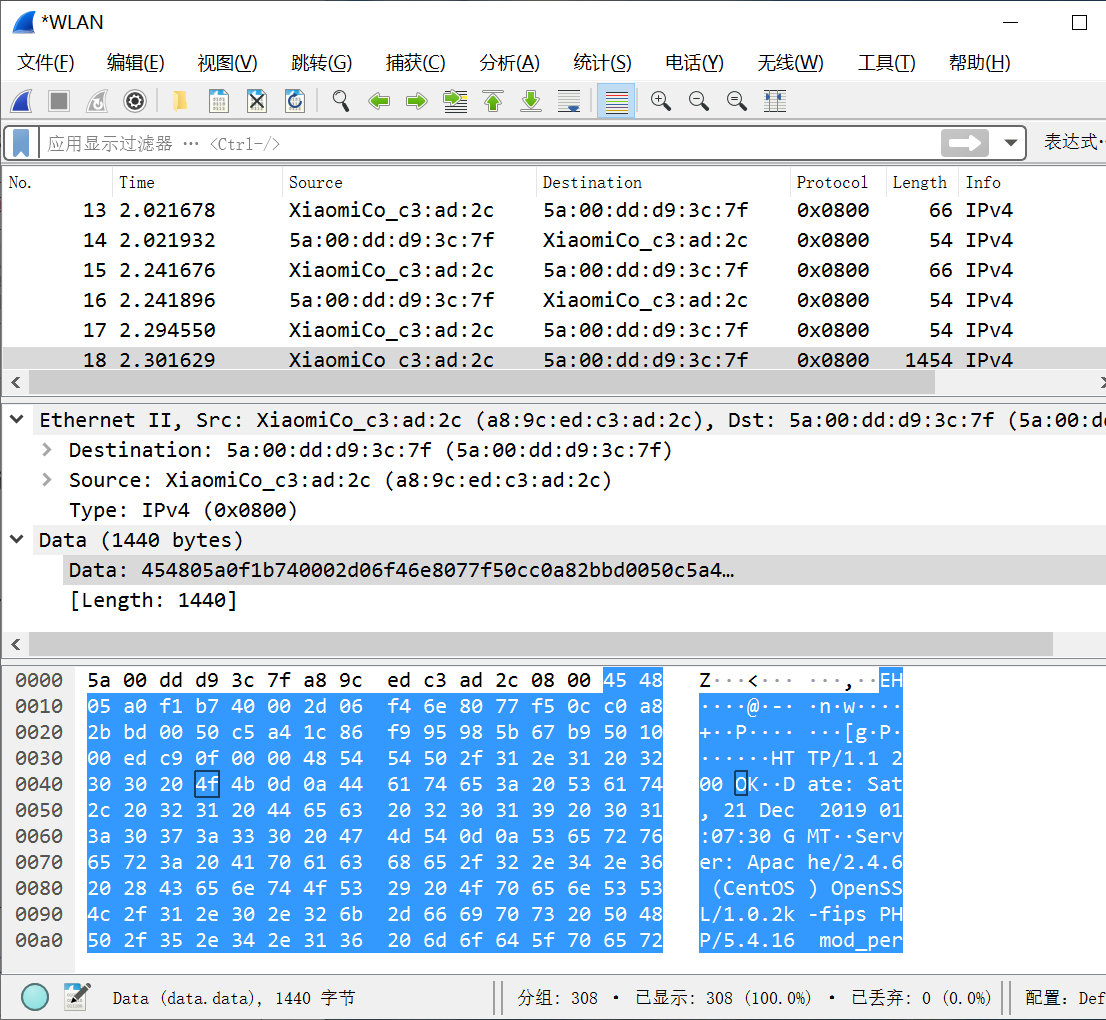

这个以太网帧中，以太网源地址的值是多少？这是你的计算机的地址，还是 gaia.cs.umass.edu的地址（提示：答案是否定的）。拥有这个以太网地址的设备是什么？

答：以太网源地址为：a8:9c:ed:c3:ad:2c，这不是我计算机的地址(我的地址第一题一句说了)，也不是远端服务器的地址，而是我手机的虚拟路由地址，因为可以看得出前面有个小米手机。

以太网帧中的目的地址是什么？这是您的计算机的以太网地址吗？

答：目的地址就是我的计算机的以太网地址了，为 5a:00:dd:d9:3c:7f。

以太网帧上层协议16进制值是什么? 这对应的上层协议是什么？

答：还是像第三题那样，16进制值是0x0800，对应的是网络层的IPv4协议。

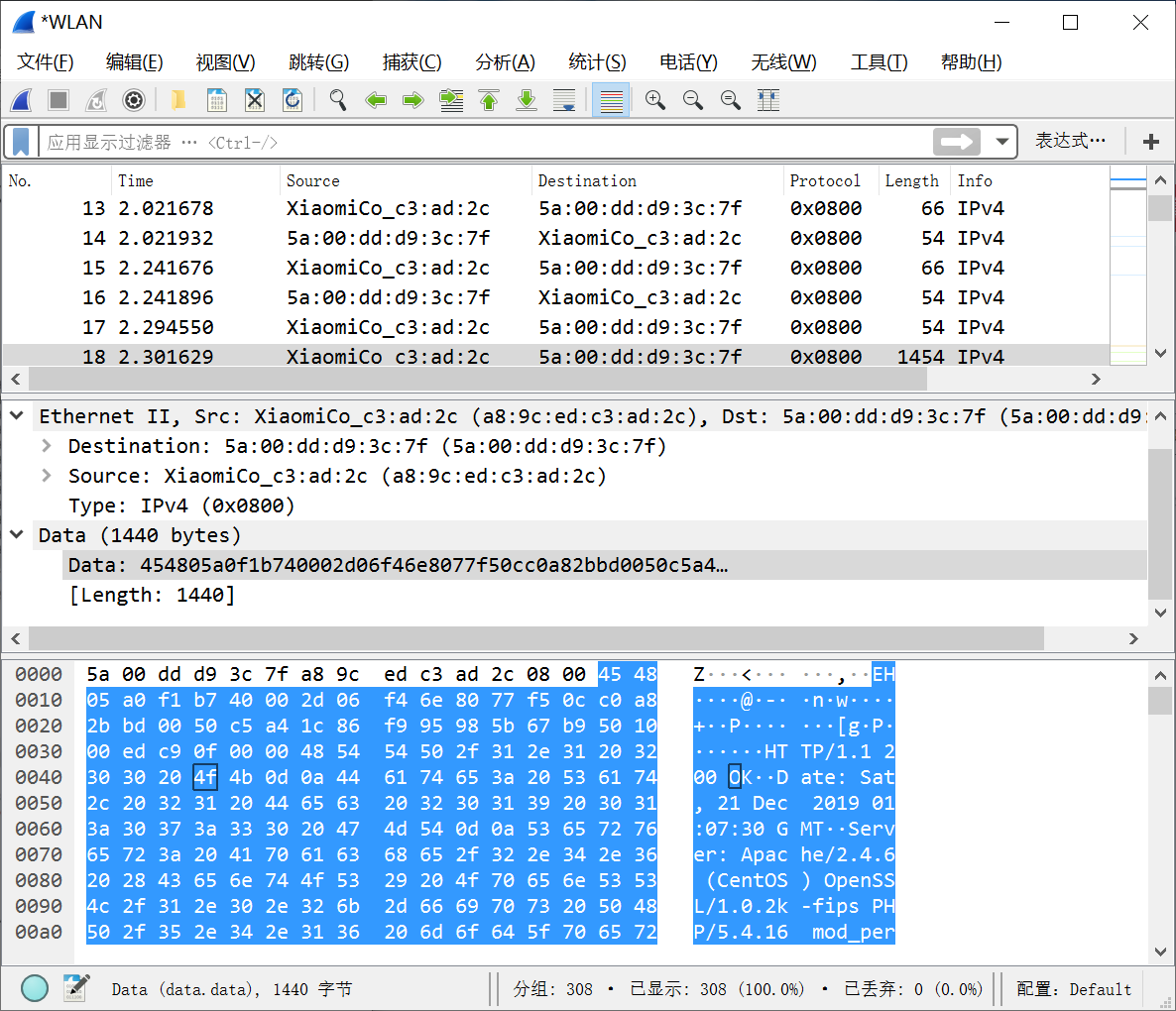

从以太帧的开始，一直到“OK”中的 ASCII“O”出现在以太网帧中为止，有多少字节？

答：4*16+4 = 68个字节。

实验过程：

第二部分：地址解析协议

回想一下，ARP协议通常在您的计算机上维护 IP 到以太网地址(MAC地址) 转换缓存，.arp 命令（在 MSDOS和 Linux / Unix中）用于查看和操作此缓存的内容。由于 arp命令和 ARP协议具有相同的名称，因此很容易混淆它们。但请记住，它们是不同的:

arp命令，用于查看和操作 ARP缓存内容(就是IP转到MAC地址的转换表)，

ARP协议，定义了发送和接收的消息的格式和含义，并定义了对消息传输和接收所采取的操作。

我们来看看您计算机上ARP缓存的内容

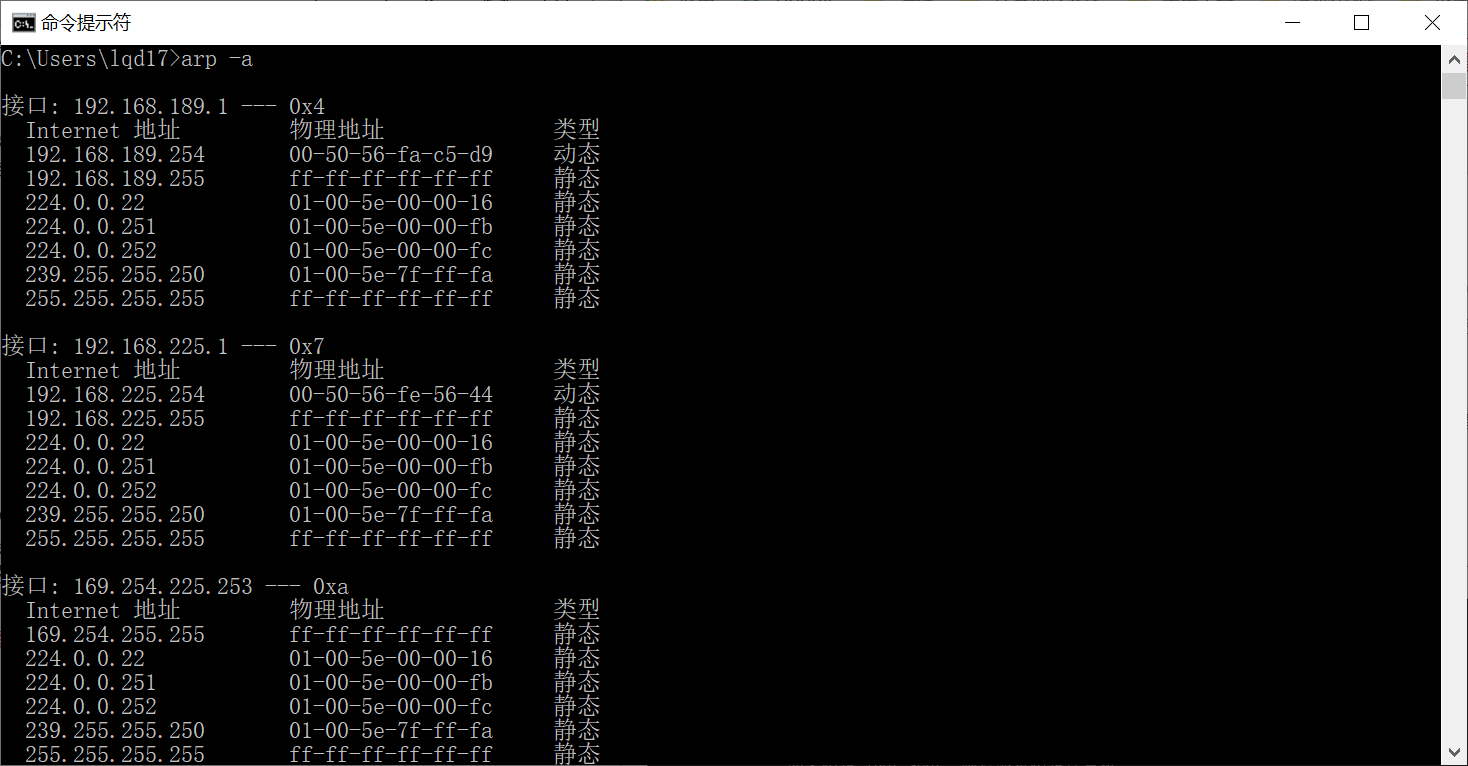

我的是Windows，我就直接在cmd命令行操作了：

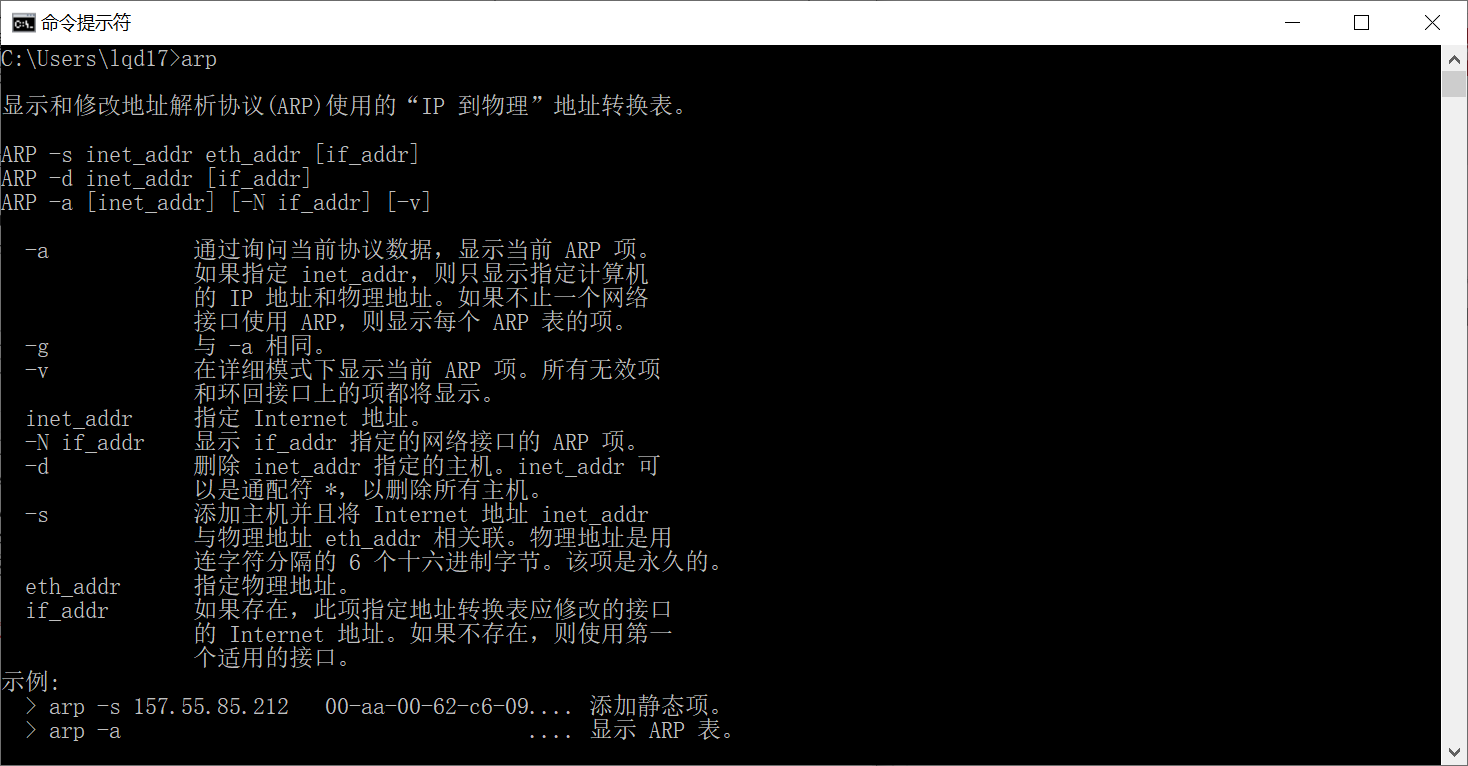

为了观察您的计算机发送和接收 ARP消息，我们需要清除 ARP缓存，否则您的计算机很可能在其缓存中找到所需的 IP-Ethernet地址转换关系，因此不会发送 ARP 消息。
在这里插入图片描述

抓取 ARP 消息

请进行以下操作：(很多都是和第一部分的实验差不多，有的截图没有贴出来)

清除arp表的缓存，如上图。
清除浏览器的缓存。
启动 Wireshark捕捉封包。
打开以下 URL，http://gaia.cs.umass.edu/wireshark-labs/HTTP-ethereal-lab-file3.html。你的浏览器应该再次显示相当长的美国权利法案。

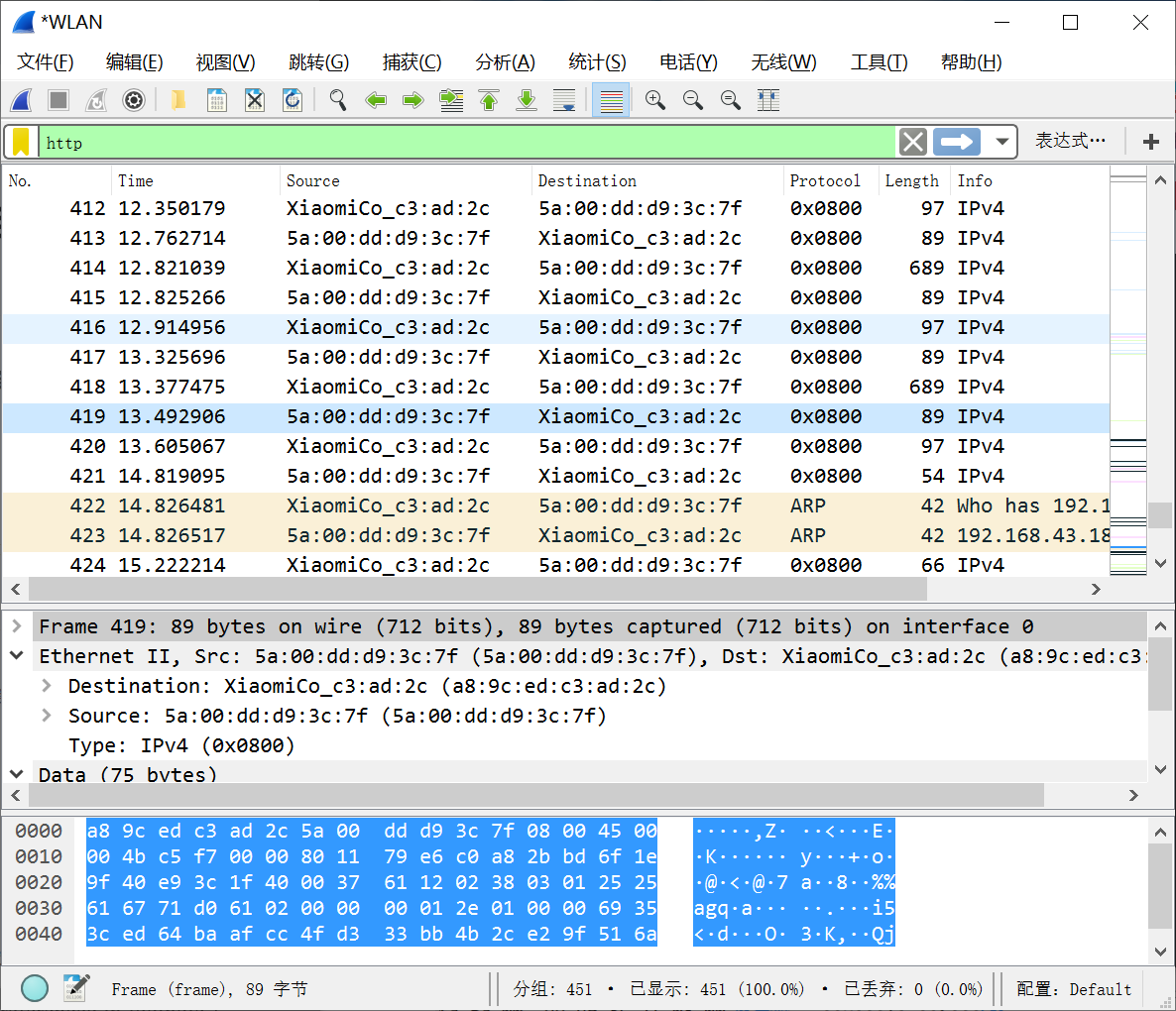

同样设置不显示 IP和更高层协议，请选择 Analyze-> Enabled Protocols(分析 -启用的协议)。然后取消选中 IP框，之后窗口内容应该如下：

回答问题：

第二部分：地址解析协议

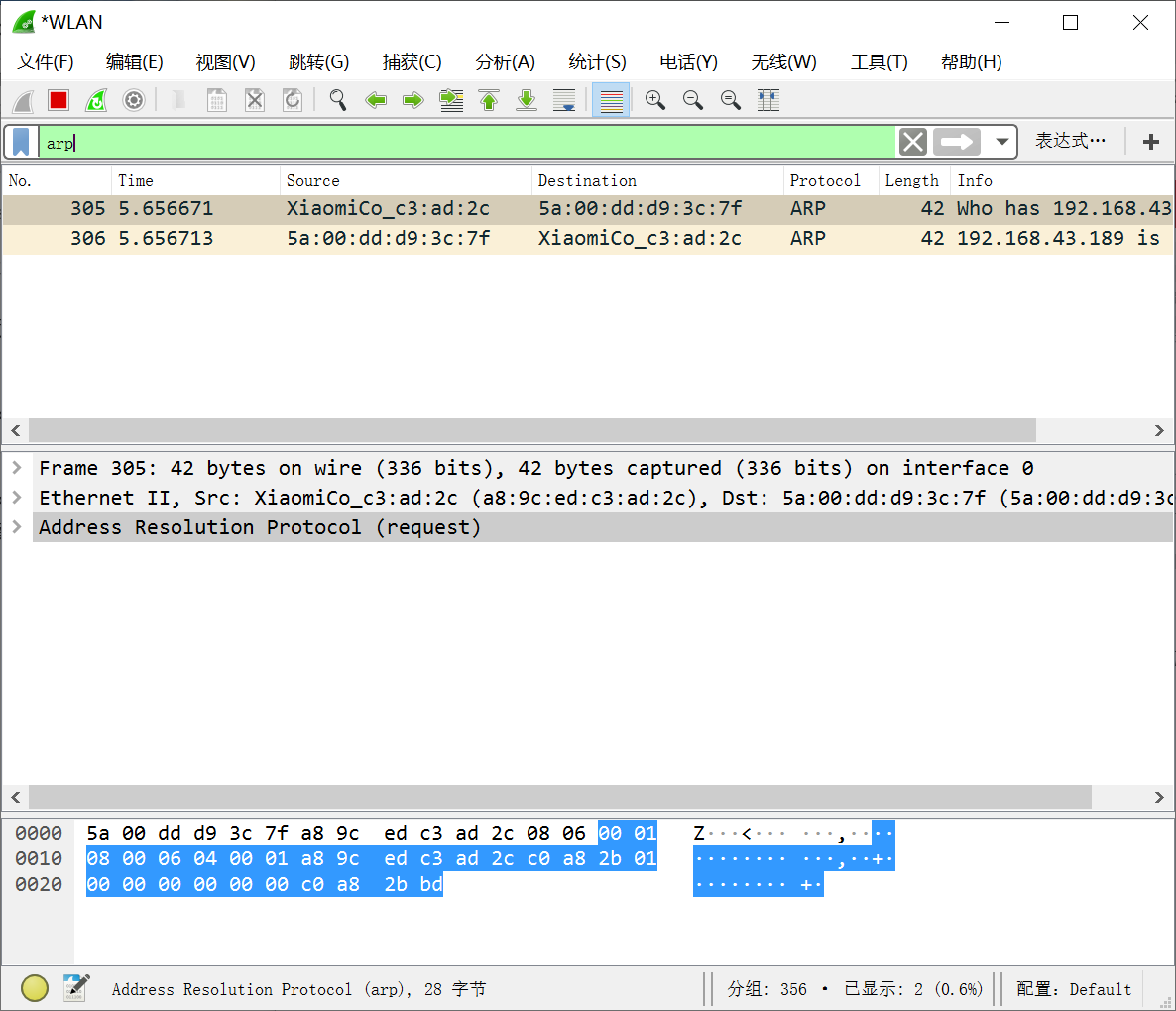

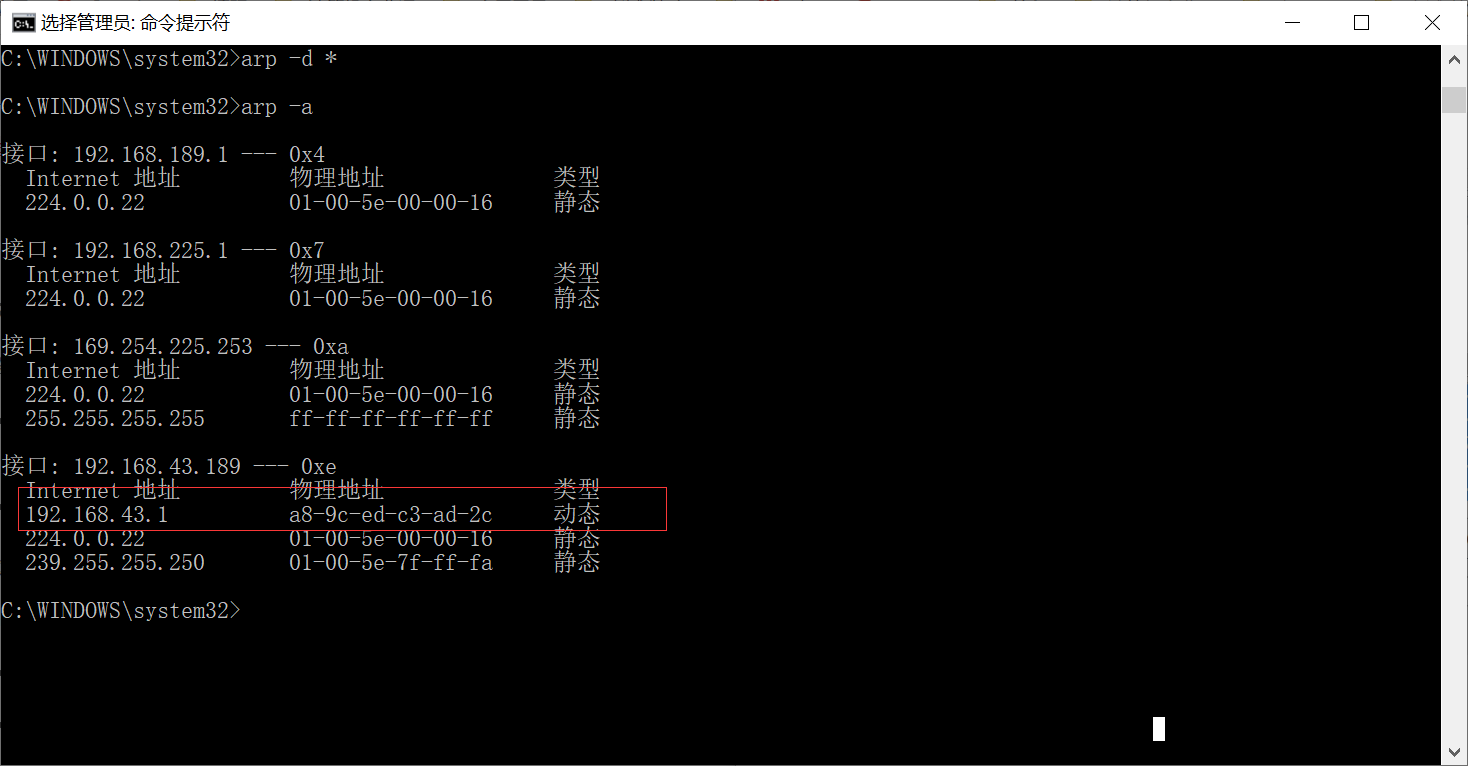

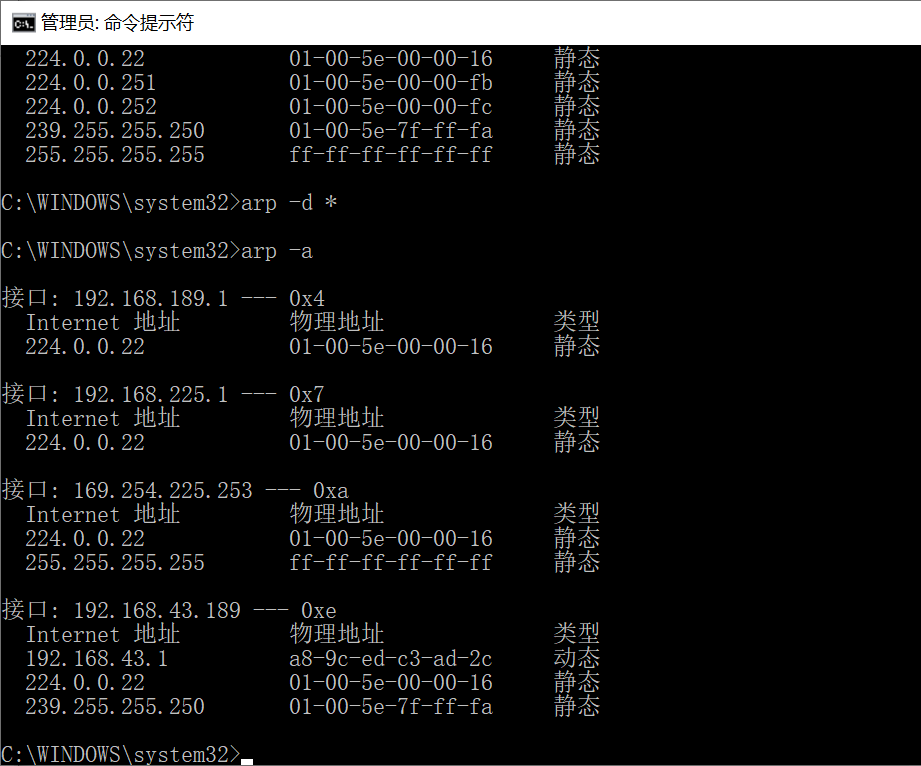

写下计算机 ARP缓存的内容。每个列值的含义是什么？

答: 每个列值的含义其实都在上面说了，分别表示Internet地址(也就是IP地址)、物理地址(也就是MAC地址)、类型(动态，表示如果某个表项在一定的时间内没有被用到就被删除，静态则永久保存)
ARP动态与静态类型参考资料

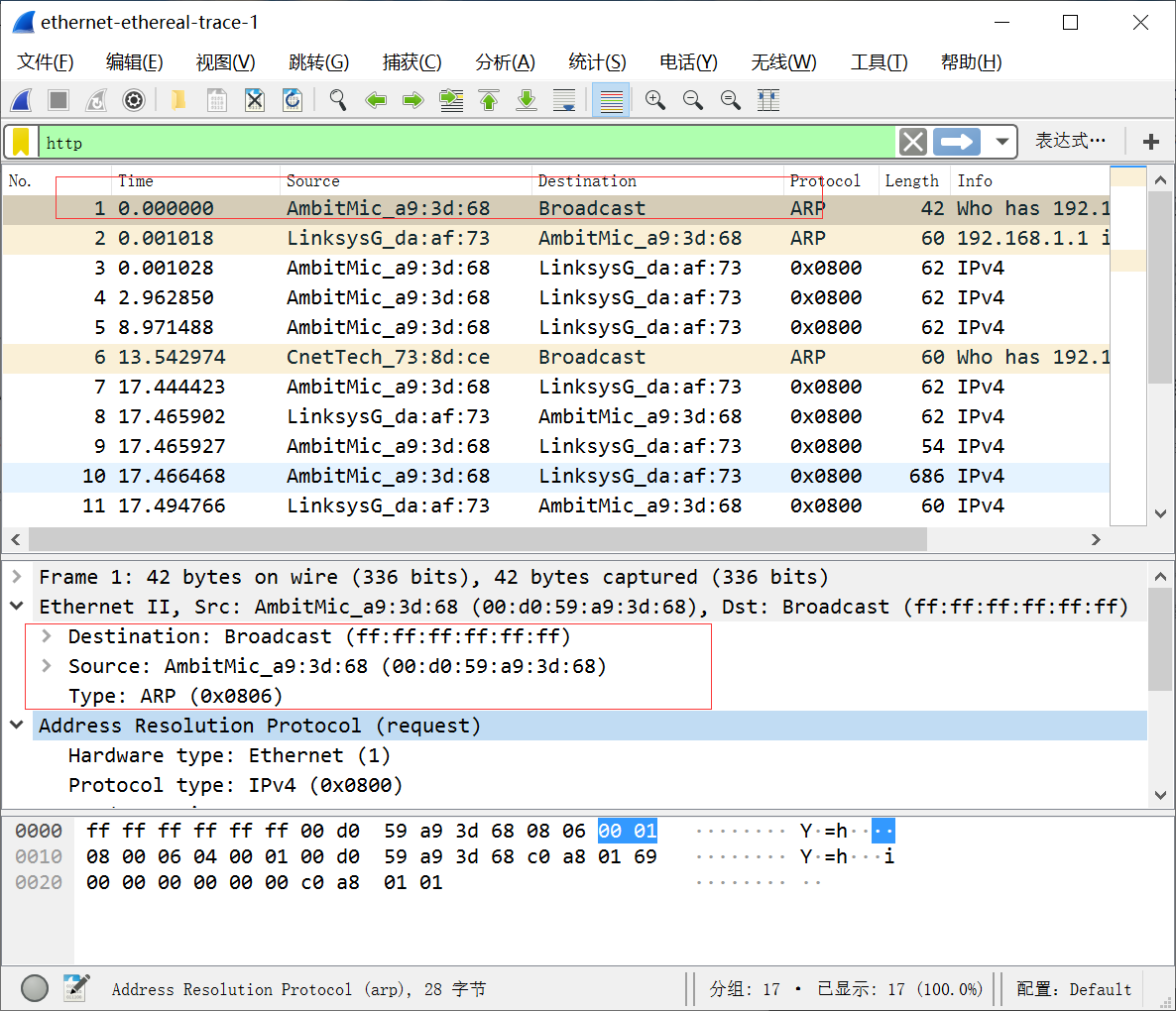

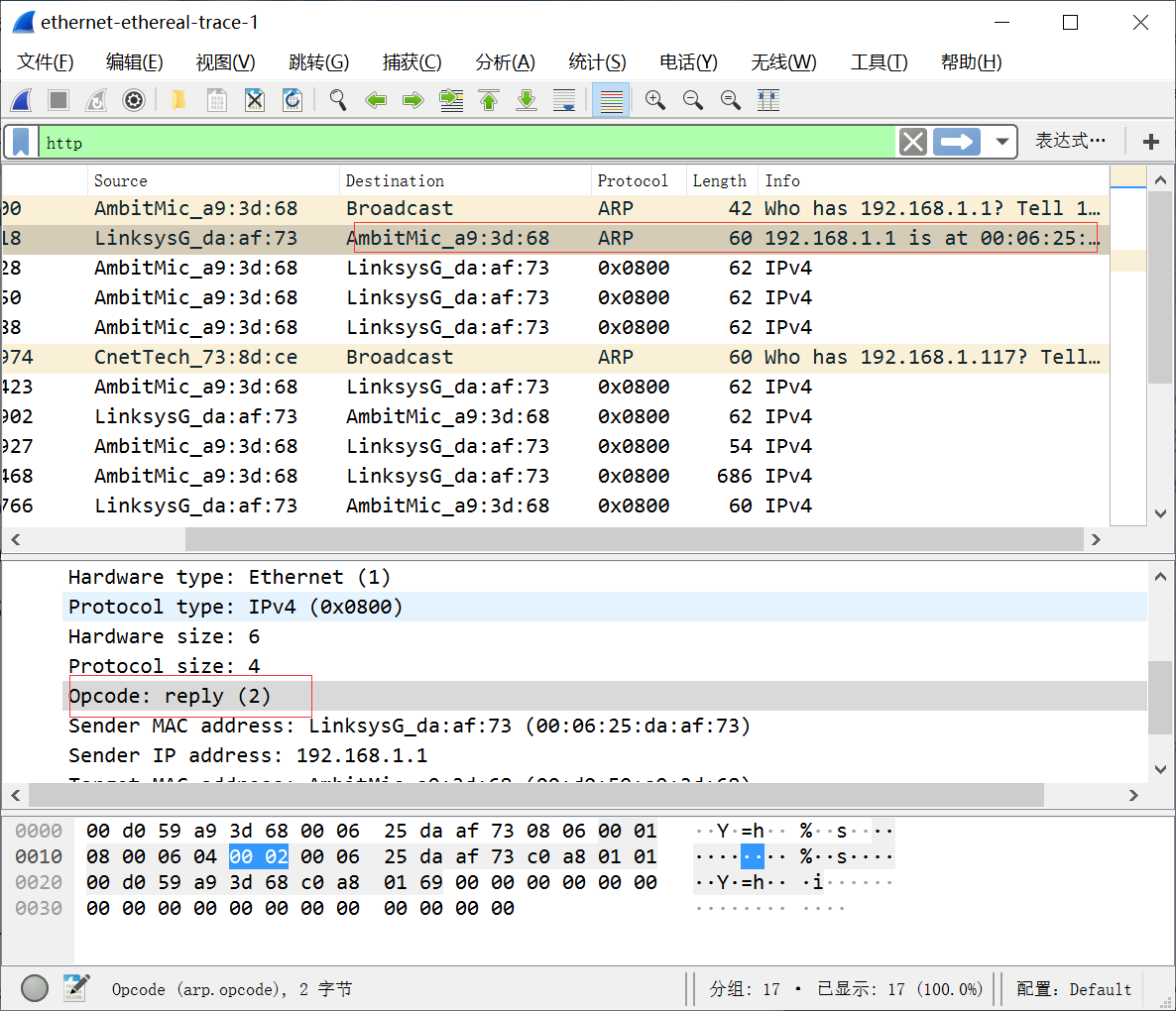

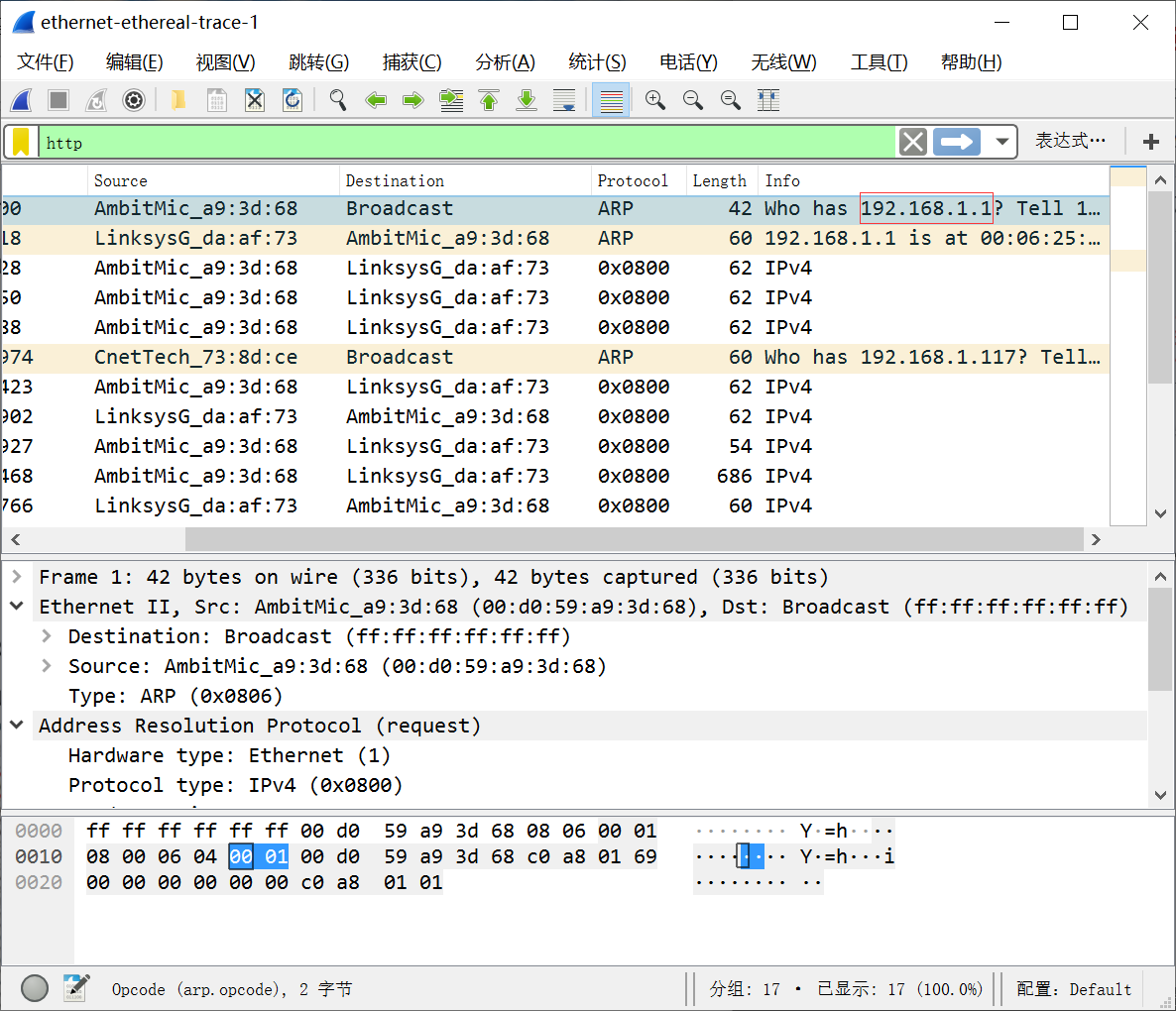

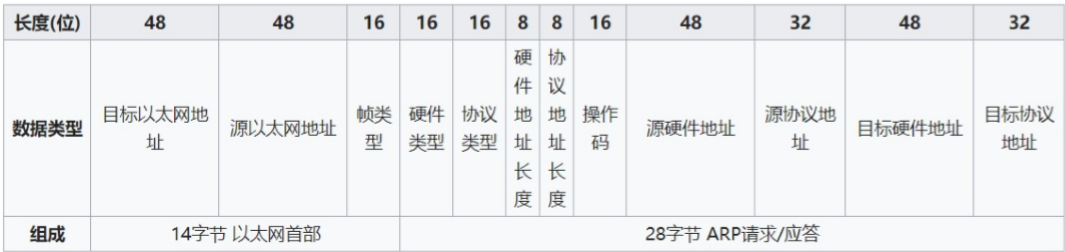

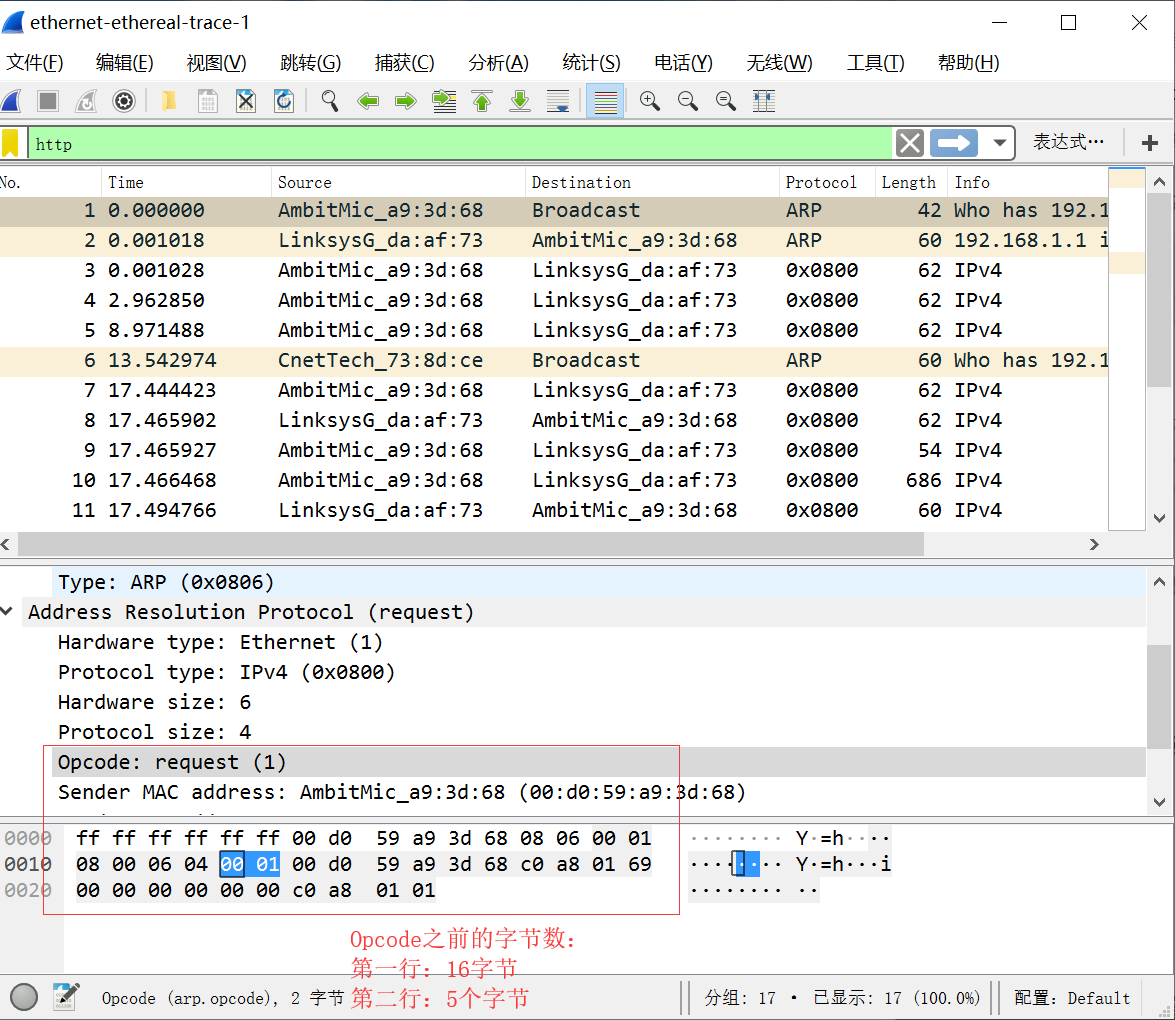

包含 ARP请求消息的以太网帧中源和目标地址的十六进制值是什么？

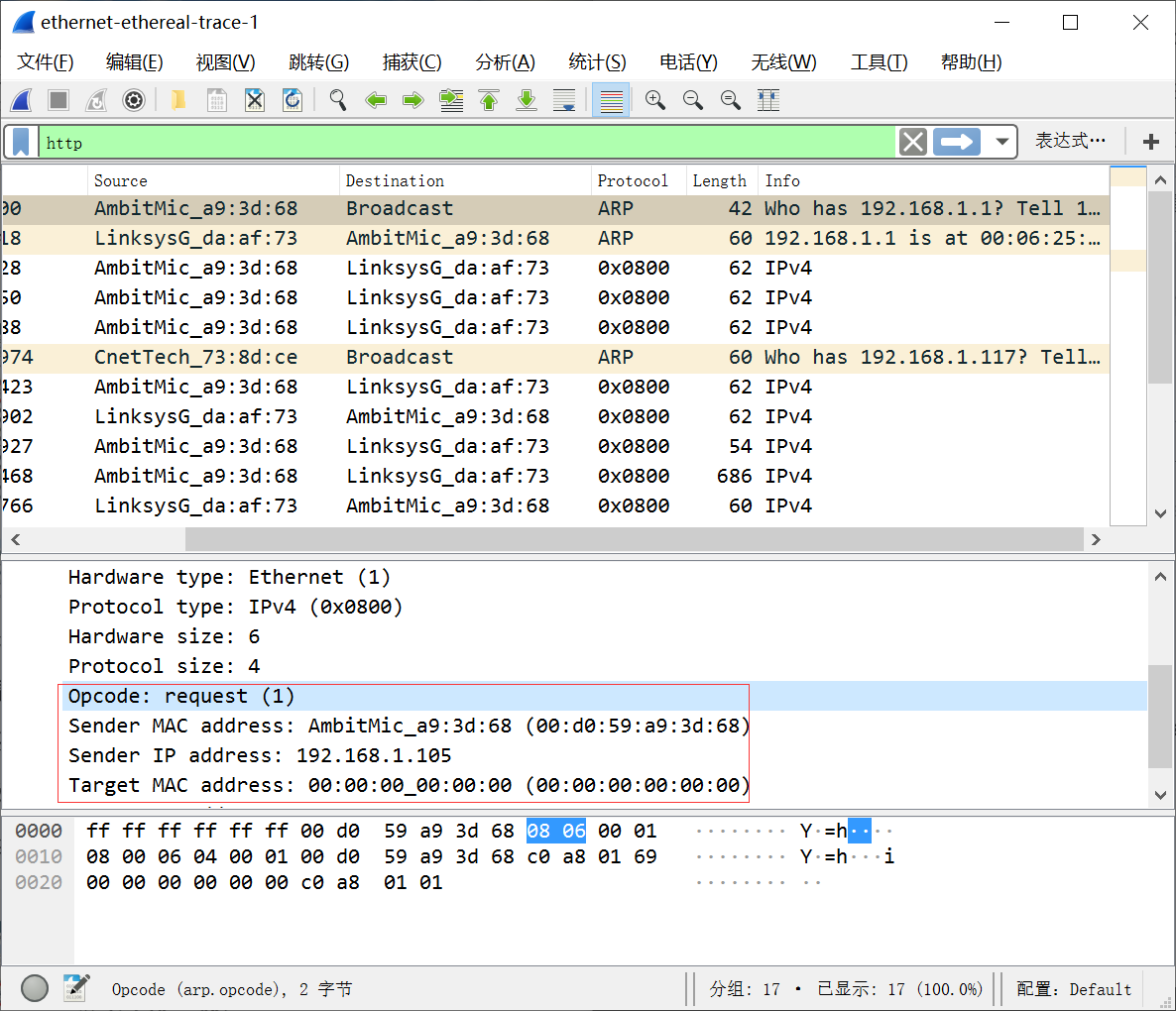

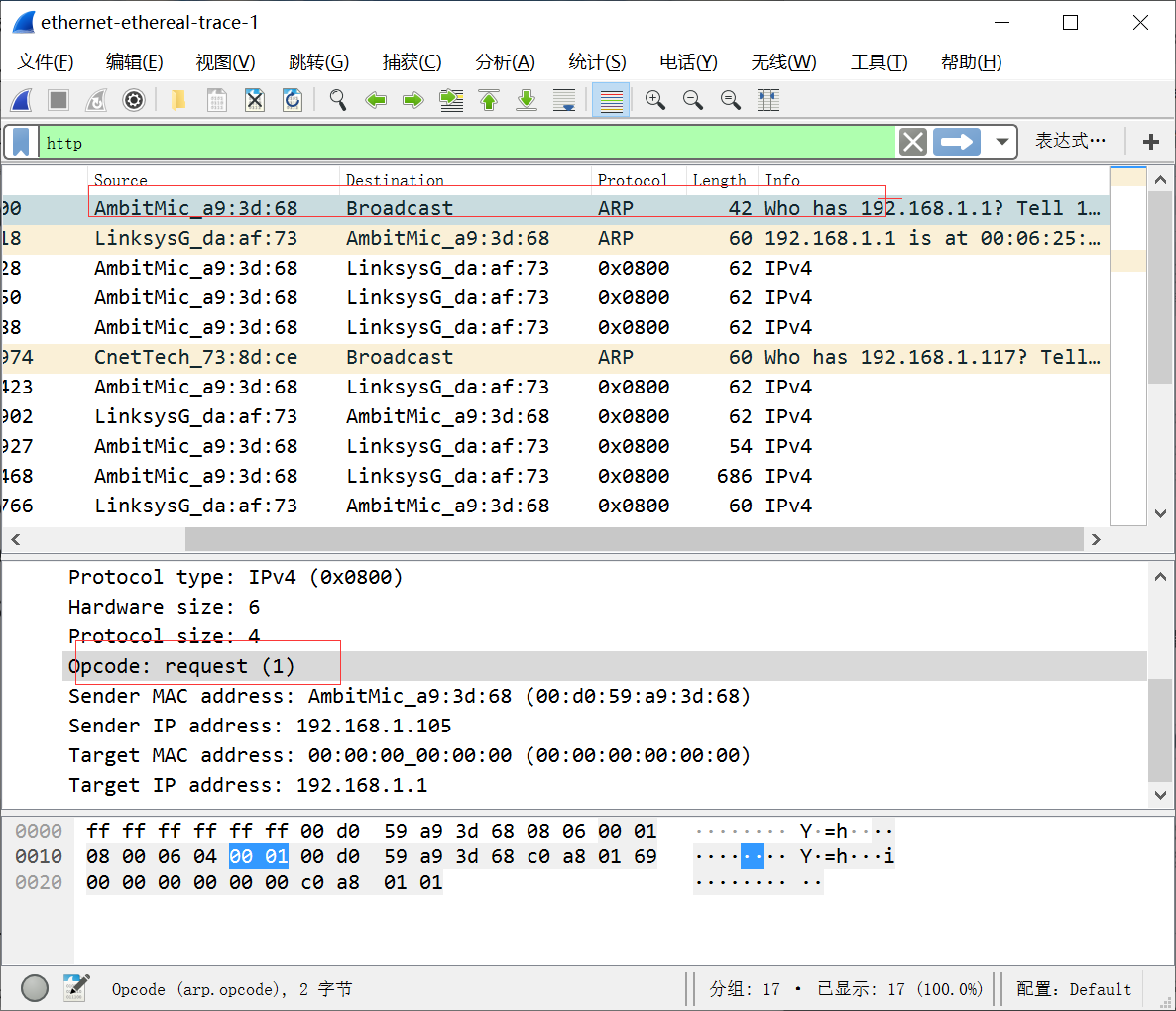

答：这里的arp请求消息就是广播消息，因为一开始的时候arp缓存被清空了，所以就会发出arp广播，但是好像要有无线路由器才能抓取arp广播消息Broadcast，所以这里直接使用官方抓取的数据包了。

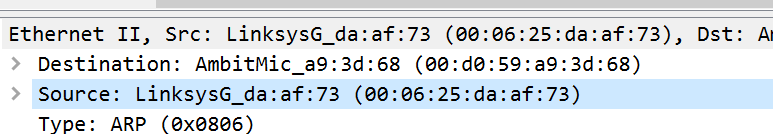

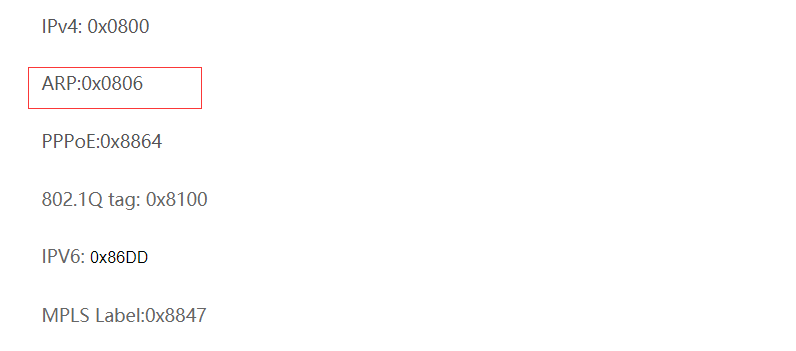

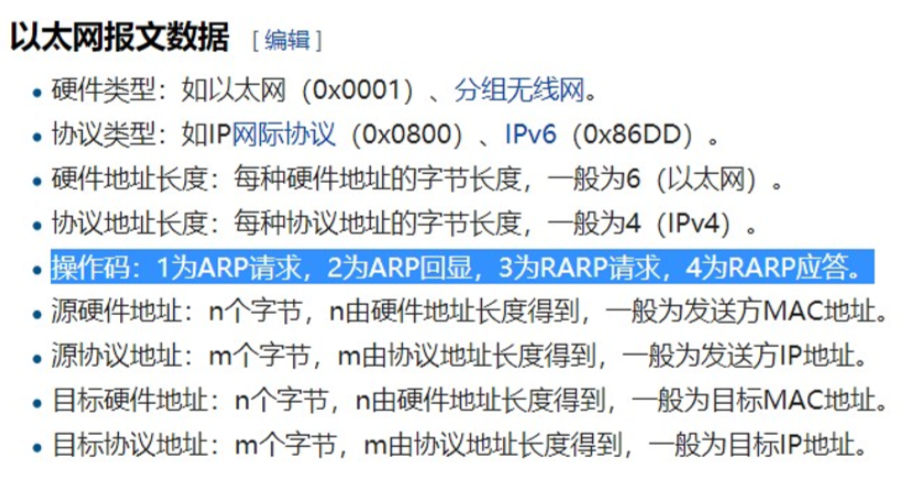

对应的源地址为: 00:d0:59:a9:3d:68，目的地址为: ff:ff:ff:ff:ff:ff
