HCNA练习拓扑进阶-路由篇

HCNA进阶路由篇

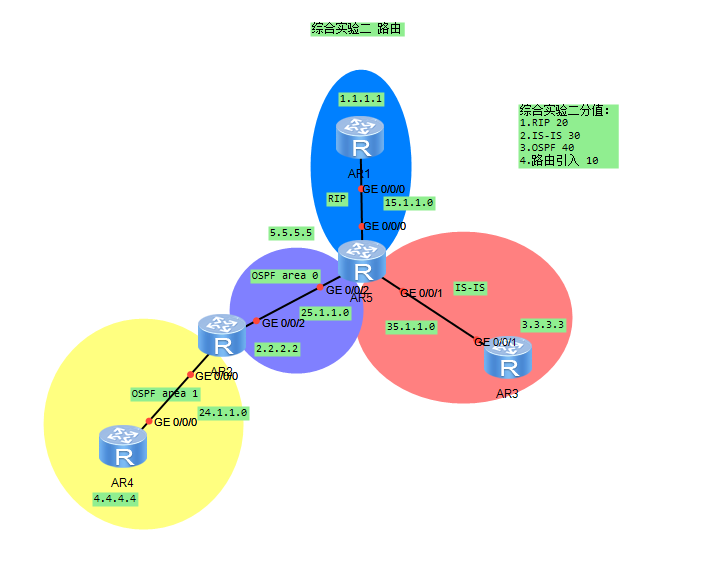

拓扑图

拓扑需要

5台路由器

实验要求

1.R1与R5之间做RIP v2动态路由协议
2.R3与R5之间做IS-IS动态路由协议
3.R1与R5之间做OSPF动态路由协议区域0
4.R4与R2之间做OSPF动态路由协议区域1
5.R5上做路由引入

实验中各个设备配置

路由器1

int g0/0/0
ip add 15.1.1.2 24
int lo0
ip add 1.1.1.1 32
qu
rip
ver 2
un su
network 1.0.0.0
network 15.0.0.0

路由器5

int g0/0/0
ip add 15.1.1.2 24
rip
ver 2
un su
network 15.0.0.0

路由器3

int g0/0/1
ip add 35.1.1.2 24
int lo0
ip add 3.3.3.3 32
qu
isis
net 49.1234.3333.3333.3333.00
qu
int g0/0/1
isis en 1
int lo0
isis en 1

路由器5

int g0/0/1
ip add 35.1.1.1 24
qu
isis
net 49.1234.5555.5555.5555.00
qu
int g0/0/1
isis en 1

路由器4

int g0/0/0
ip add 24.1.1.2 24
int lo0
ip add 4.4.4.4 32
ospf route-id 4.4.4.4
ar 1
qu
qu
int lo0
ospf en 1 a 1
int g0/0/0
ospf en 1a 1

路由器2

int g0/0/0
ip add 24.1.1.1 24
int lo0
ip add 2.2.2.2 32
int g0/0/2
ip add 25.1.1.2 24
qu
ospf route-id 2.2.2.2
ar 0
qu
ar 1
qu
int g0/0/0
ospf en 1 a 1
int lo0
ospf en 1 a 0
int g0/0/2
ospf en 1 a 0

路由器5

int g0/0/2
ip add 25.1.1.1 24
int lo0
ip add 5.5.5.5 32
ospf route-id 5.5.5.5
ar 0
int g0/0/2
ospf en 1 a 0
qu
rip
im isis
im ospf
im d
qu
isis
im rip
im ospf
im d
qu
ospf
im rip
im isis
im d
qu

以上配置全部完成后在[huawei]模式下输入 dis ip ro 查看所有路由表是否有如下条目

Destination/Mask Proto Pre Cost Flags NextHop Interface

    1.1.1.1/32  Direct  0    0           D   127.0.0.1       LoopBack0
    2.2.2.2/32  RIP     100  1           D   15.1.1.1        GigabitEthernet0/0/0
    3.3.3.3/32  RIP     100  1           D   15.1.1.1        GigabitEthernet0/0/0
    4.4.4.4/32  RIP     100  1           D   15.1.1.1        GigabitEthernet0/0/0
    5.5.5.5/32  RIP     100  1           D   15.1.1.1        GigabitEthernet0/0/0
