部署KVM虚拟化平台

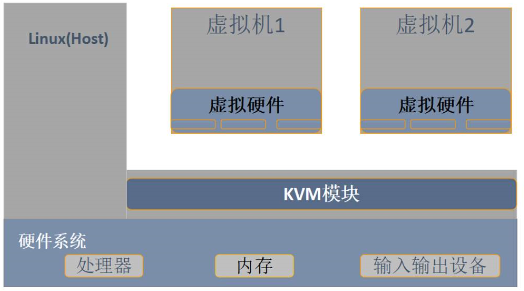

KVM虚拟化架构

KVM模块直接整合在Linux内核中

在这里插入图片描述

KVM的组成

在这里插入图片描述

KVM Driver

虚拟机创建
虚拟机内存分配
虚拟机CPU寄存器读写
虚拟CPU运行

QEMU（经过简化与修改）

模拟PC硬件的用户控件组件
提供I/O设备模型及访问外设的途径

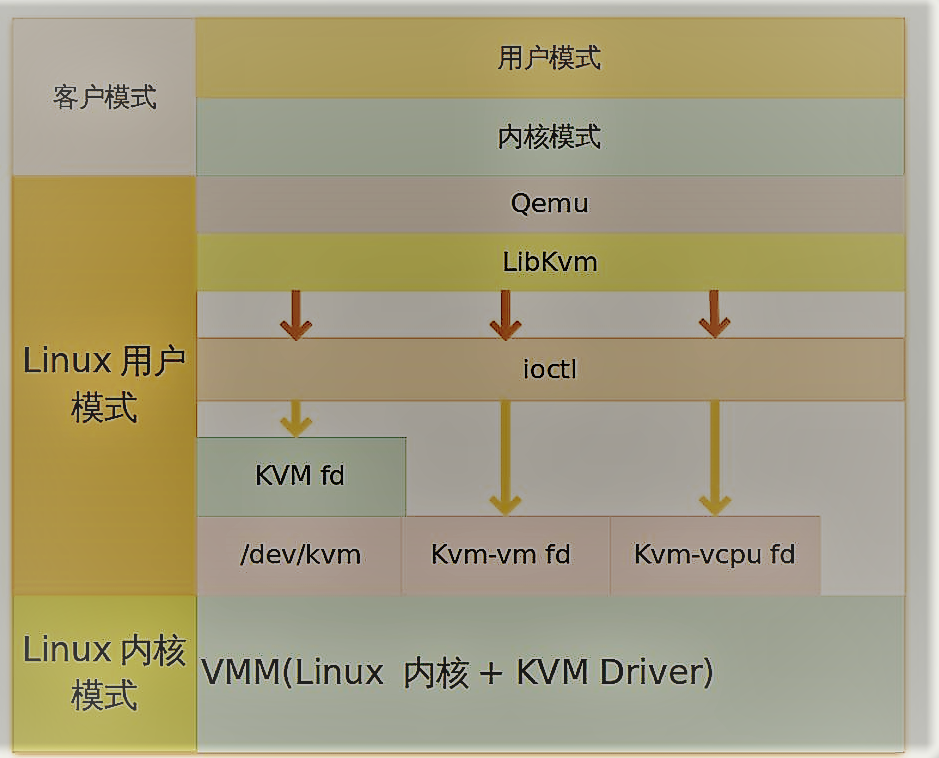

KVM虚拟化三种模式

客户模式：虚拟机
用户设置：设置
内核模式： KVM Driver 内核态

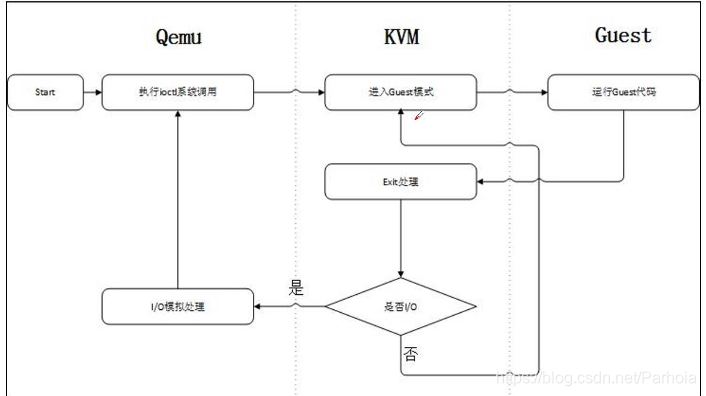

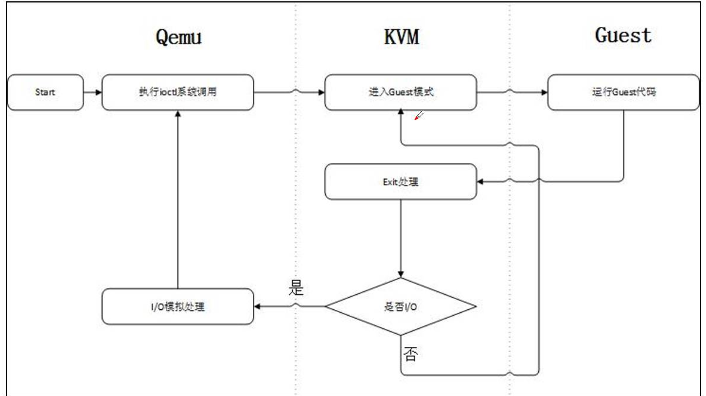

KVM工作原理

在这里插入图片描述

案例环境

使用一台物理机器，安装CentOS7.4的64位系统（即bdqn），test01是在宿主机上安装的虚拟机

主机	操作系统	IP地址	主要软件
bdqn	CentOS7.4 x86_64	192.168.45.129	Xshell、Xmanager
test01	CentOS7.4 x86_64	192.168.45.140	Xshell、Xmanager

案例需求

安装KVM
安装Linux虚拟机
使用KVM命令集管理虚拟机

KVM文件管理

查看当前磁盘格式
virt-cat命令
vrit-edit命令
virt-df命令

案例搭建

虚拟机需求为内存最小为4G

1、在虚拟机开机前，先在虚拟机上添加一个硬盘，并将硬盘格式化，并挂载到/data/目录下

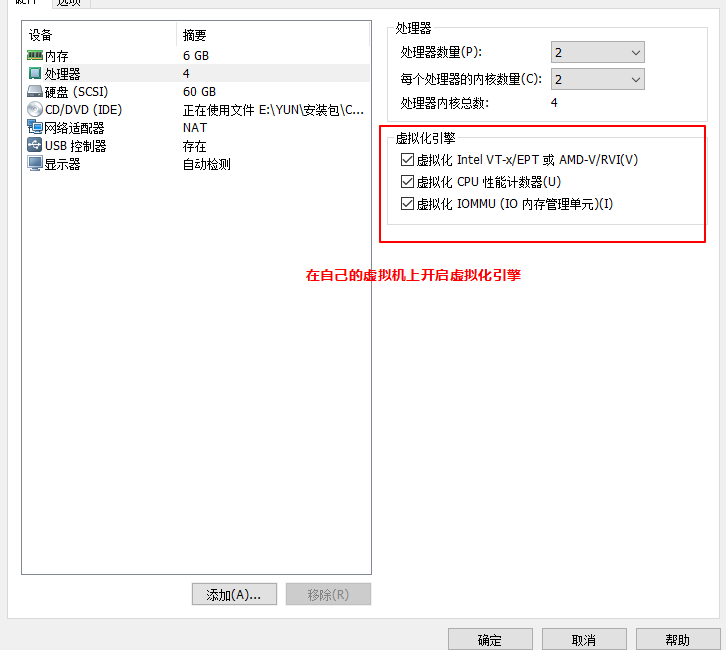

开启虚拟机的虚拟化
在这里插入图片描述

2、将我们需要安装的系统镜像包挂载到虚拟机上

#挂载软件包
mount.cifs //192.168.100.3/lzp /mnt

3、配置KVM必须环境包

#安装桌面环境
yum groupinstall "GNOME Desktop" -y

#KVM模块
yum install qemu-kvm -y

# 调试工具
yum install qemu-kvm-tools -y

#构建虚拟主机的命令工具
yum install virt-install -y

#qemu组件，创建磁盘，启动虚拟机
yum install qemu-img -y

#网络支持工具
yum install -y bridge-utils

#虚拟机管理工具
 yum install libvirt -y

#图形化管理虚拟机
yum install virt-manager -y

4、判断cpu是否支持虚拟化。并查看虚拟机模块

egrep '(vmx|svm)' /proc/cpuinfo

#查看，模块
lsmod | grep kvm

5、开启服务，并设置开机自启动

#开启服务
systemctl start libvirtd
#开机自启动
systemctl enable libvirtd

移动软件包，将挂载的软件包移动到/data/目录下

 cd /data/
#创建两个文件
mkdir vdisk viso
#复制并调到后台运行
cp -r /mnt/CentOS-7-x86_64-DVD-1708.iso /data/viso &

配置虚拟机的桥接网卡

#进入网卡文件
cd /etc/sysconfig/network-scripts/
#复制创建br0网卡
cp -p ifcfg-ens33 ifcfg-br0
#进入ens33网卡，设置桥接命令
vim ifcfg-ens33
#桥接命令
BRIDGE=br0

#配置桥接网卡，将桥接网卡设置为静态的地址
vim ifcfg-br0
TYPE=bridge
PROXY_METHOD=none
BROWSER_ONLY=no
BOOTPROTO=static
DEFROUTE=yes
IPV4_FAILURE_FATAL=no
IPV6INIT=yes
IPV6_AUTOCONF=yes
IPV6_DEFROUTE=yes
IPV6_FAILURE_FATAL=no
IPV6_ADDR_GEN_MODE=stable-privacy
NAME=br0
DEVICE=br0
ONBOOT=yes
IPADDR=192.168.45.140
NETMASK=255.255.255.0
GATEWAY=192.168.45.2

#重启网卡
service network restart

查看网卡信息

在这里插入图片描述

进入图像化管理界面

virt-manager

在这里插入图片描述
选择存储，单击选择，进入存储控制界面

在这里插入图片描述
选择创建新的存储池，然后输入名称

然后选择前进，然后在里边跳出的页面，单击浏览。进入下列界面
点击，该图标

进入选择data目录下的vdisk文件夹，然后选择点击打开

退出界面后点击完成，就完成新的存储池的创建

在dis上选择添加新加卷，点击进入后输入名称，并且在下边的存储卷配额上输入要分配的区间大小
在这里插入图片描述
查看在dis中创建好的Centos7卷

跟上边一样的步骤，创建一个iso存储池

在这里选择/data/z中的viso/中的/镜像，然后点击打开

然后点击完成，就完成了地址池的添加，查看创建好的存储池，创建好之后，点击文件中的退出。
在这里插入图片描述
点击文件，选择生成新的虚拟主机

在上述选择前进，之后，在选择要安装的系统镜像的时候，选择iso中的镜像

镜像选择完成，点击前进

分派内存的大小，一般根据自己的实际内存的大小分派

选择创建自定义存储，选择自己刚才的vdisk中创建的Centos7文件
在这里插入图片描述

点击选择，在安装前自定义配置，然后点击完成

在引导选项中，选择主机引导时启动虚拟机

点击开始安装，后边就跟我们安装CentOS的步骤一样了

然就就开始了自动安装，可以在虚拟机管理器上查看到虚拟的使用情况
在这里插入图片描述
