MIPI CSI 正确图像信号参考图-----用于调试参考对照使用

喜欢而已 提交于 2019-12-21 02:05:45

前言



1.  由于MIPI CSI 差分信号是高速信号,随着图像的分辨率和帧率的提高,CSI的时钟速率也越来越越高,动辄就上Gbps,所以示波器难以测量,很难通过示波器测量来确认图像的每一帧、每一行是否正确;



2. 但是至少可以保证CSI信号的整体信号大致正确,比如 LP、HS电压,帧率等,通过大致的排除一些硬件原因,避免不必要的调试; 然后再通过主板的MIPI DPHY来判断图像的数据正确性





MIPI CSI常见问题

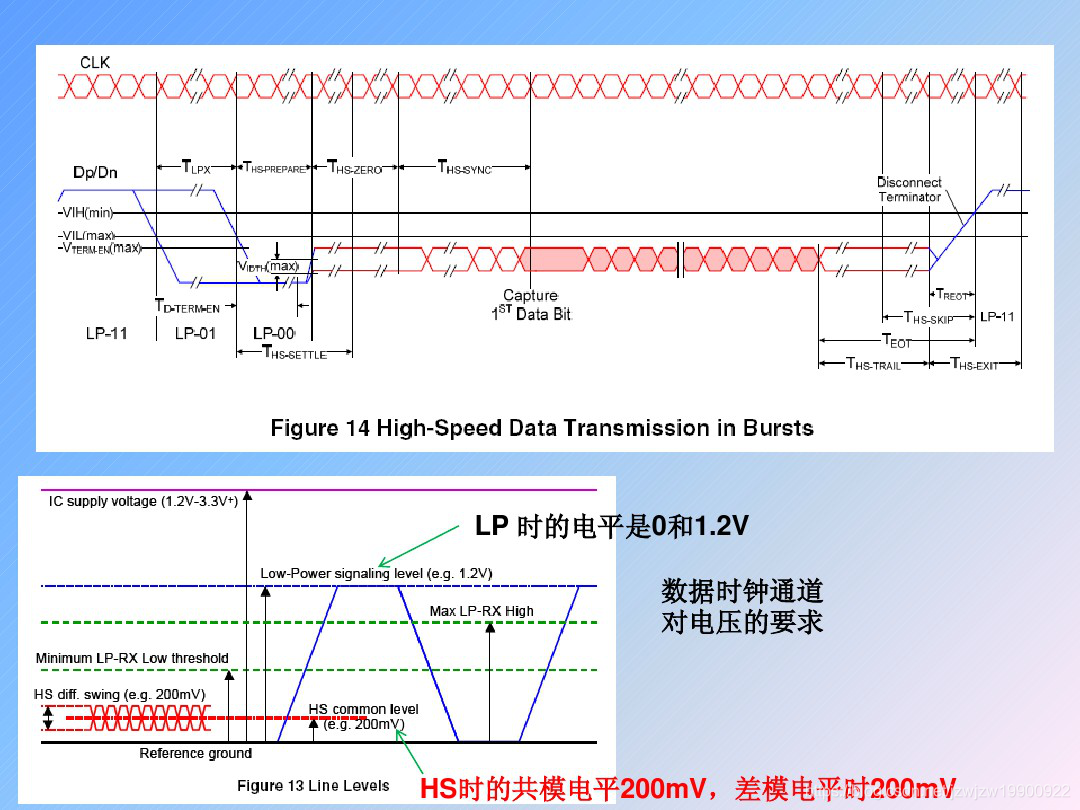

  1. 最直观的就是LP、HS电压不对,正常LP是0V和1.2V,HS是200mV;

      有时由于转接板做的时候,接口部分接地部分没焊接好,就会导致电压不对,最终无法接收数据



  2. LP、HS 切换时,各种延时要求和MIPI CSI协议对不上,这时候就需要通过示波器来测量各种

      延时要求的具体时间,一般示波器都是可以测到的;



    注:  这种 情况一般都是各个主控芯片的MIPI DPHY做的有些差异性,导致无法兼容适配每个

               camera的CSI时序要求,这时候就需要针对不同的camera进行CSI时序调整





标准测试的MIPI CSI信号图

以下是可以正确采集到图像的CSI 信号图

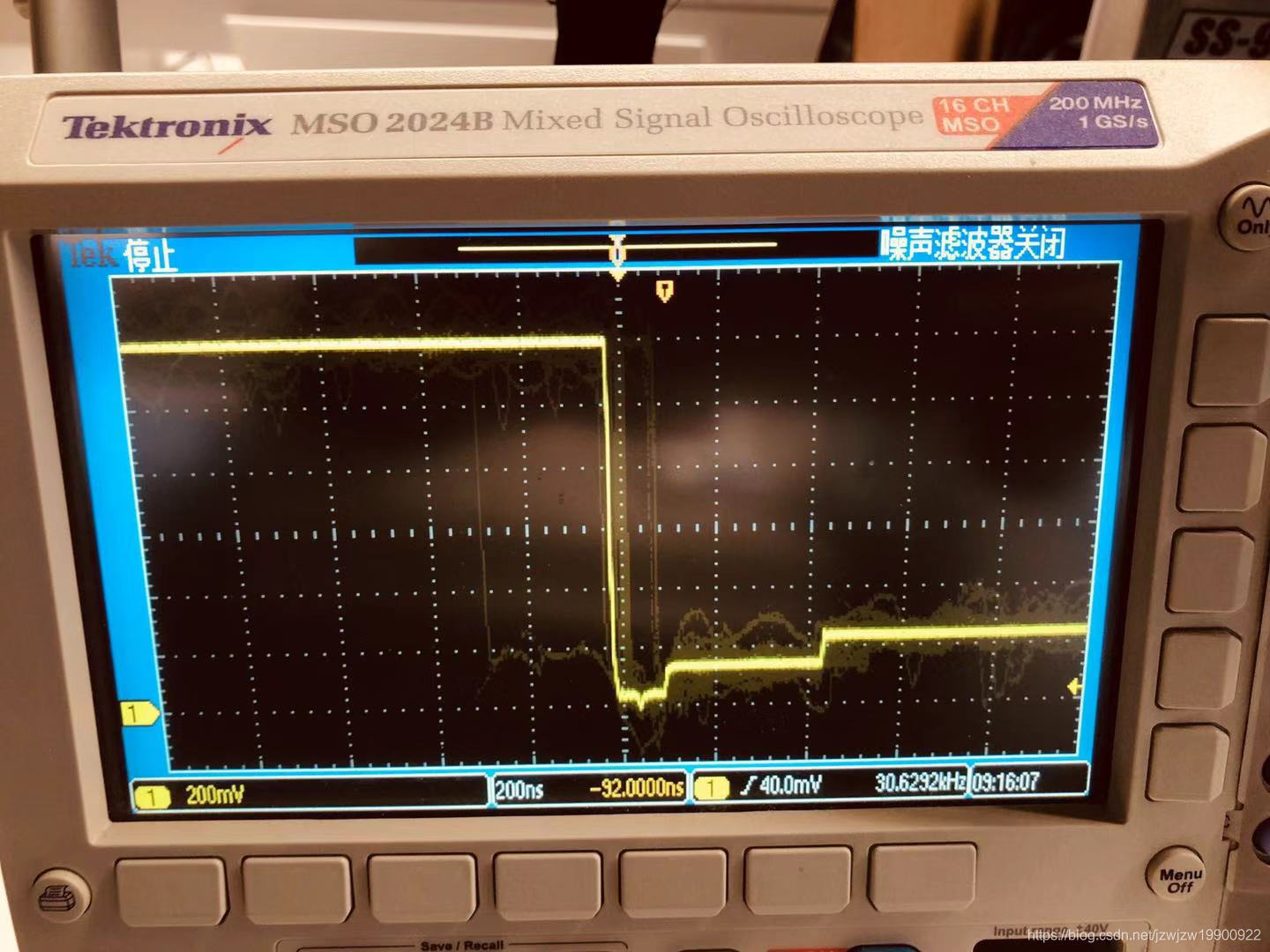

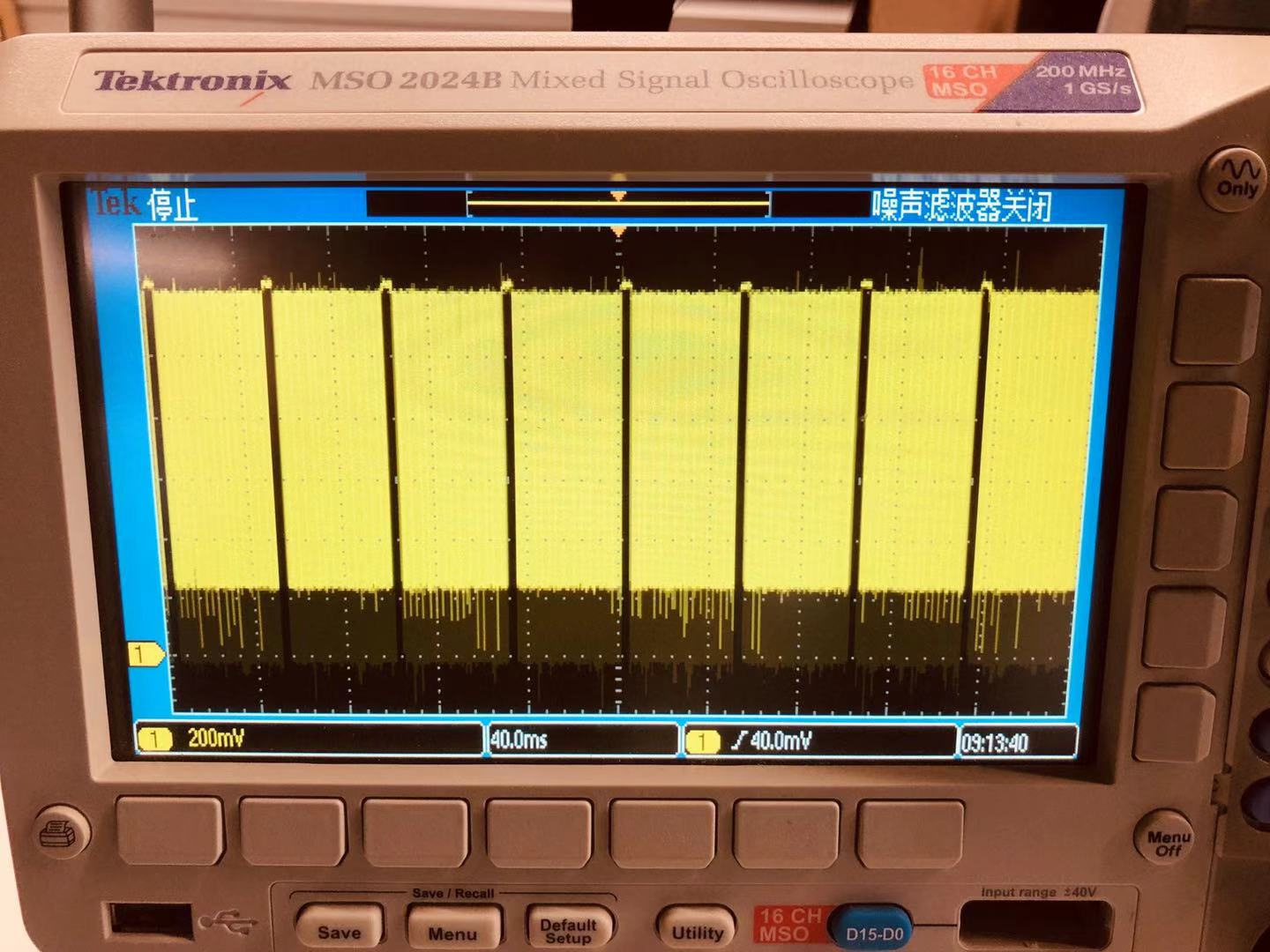

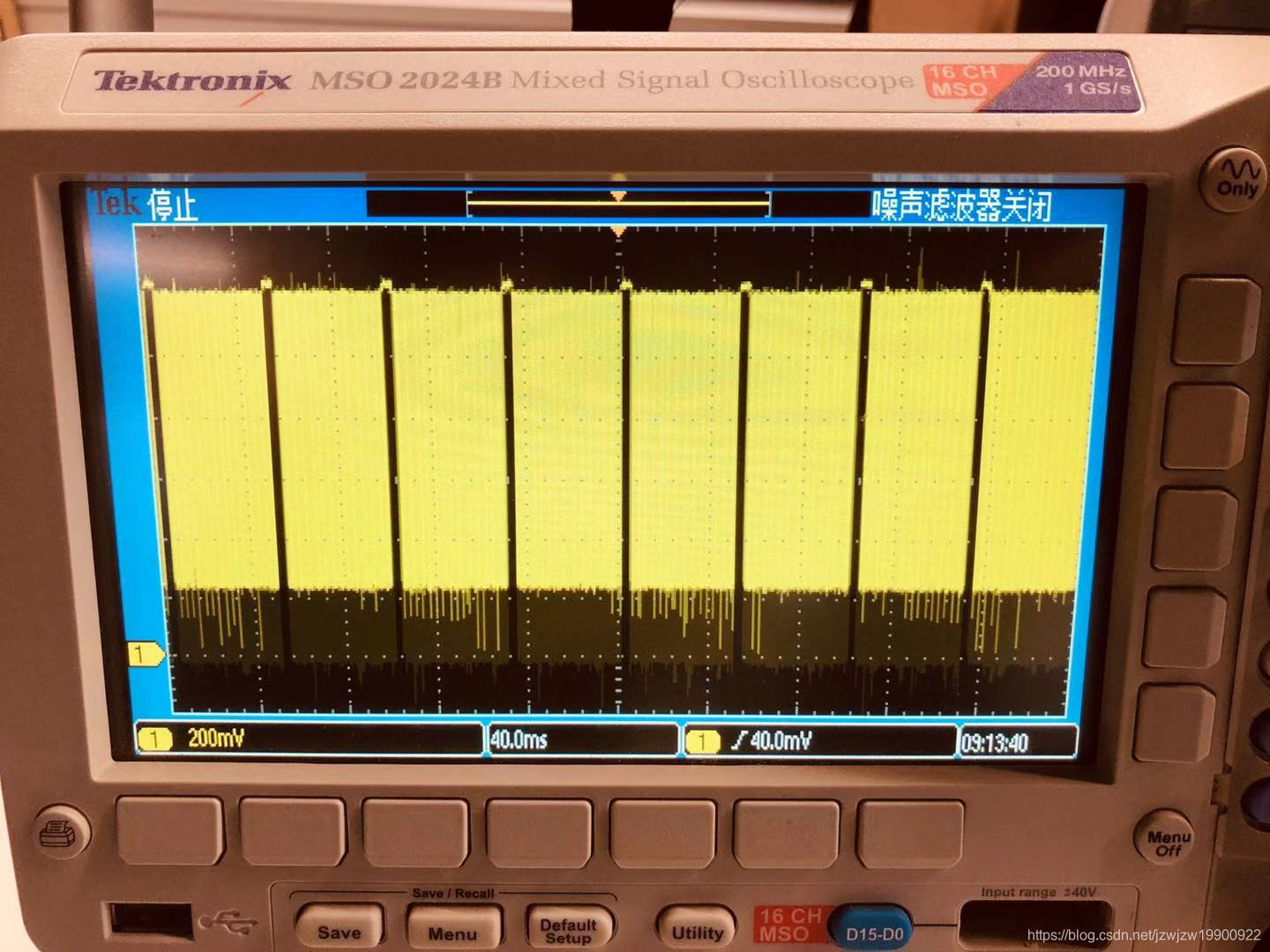

1. 时钟lane

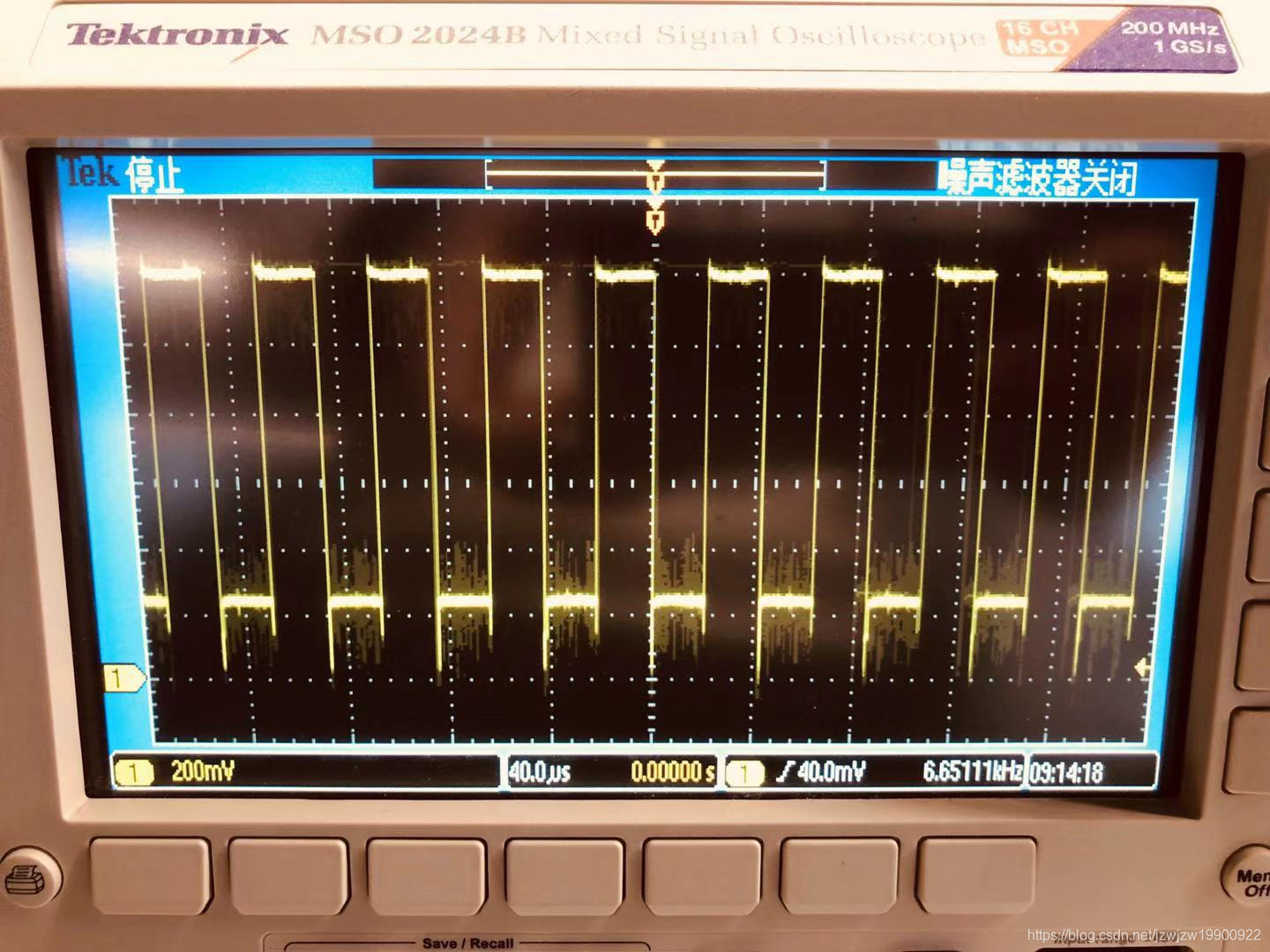

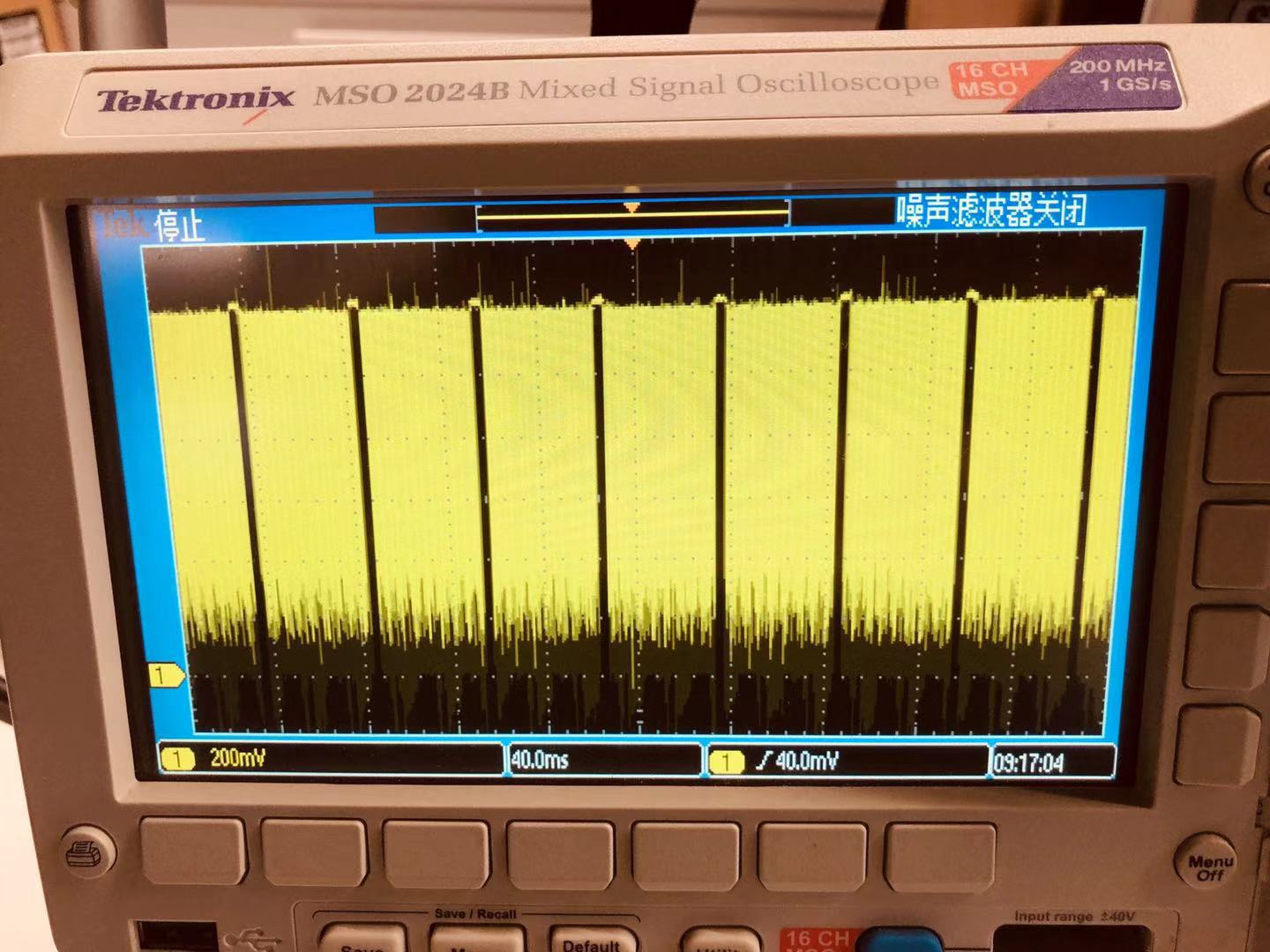

2.数据lane

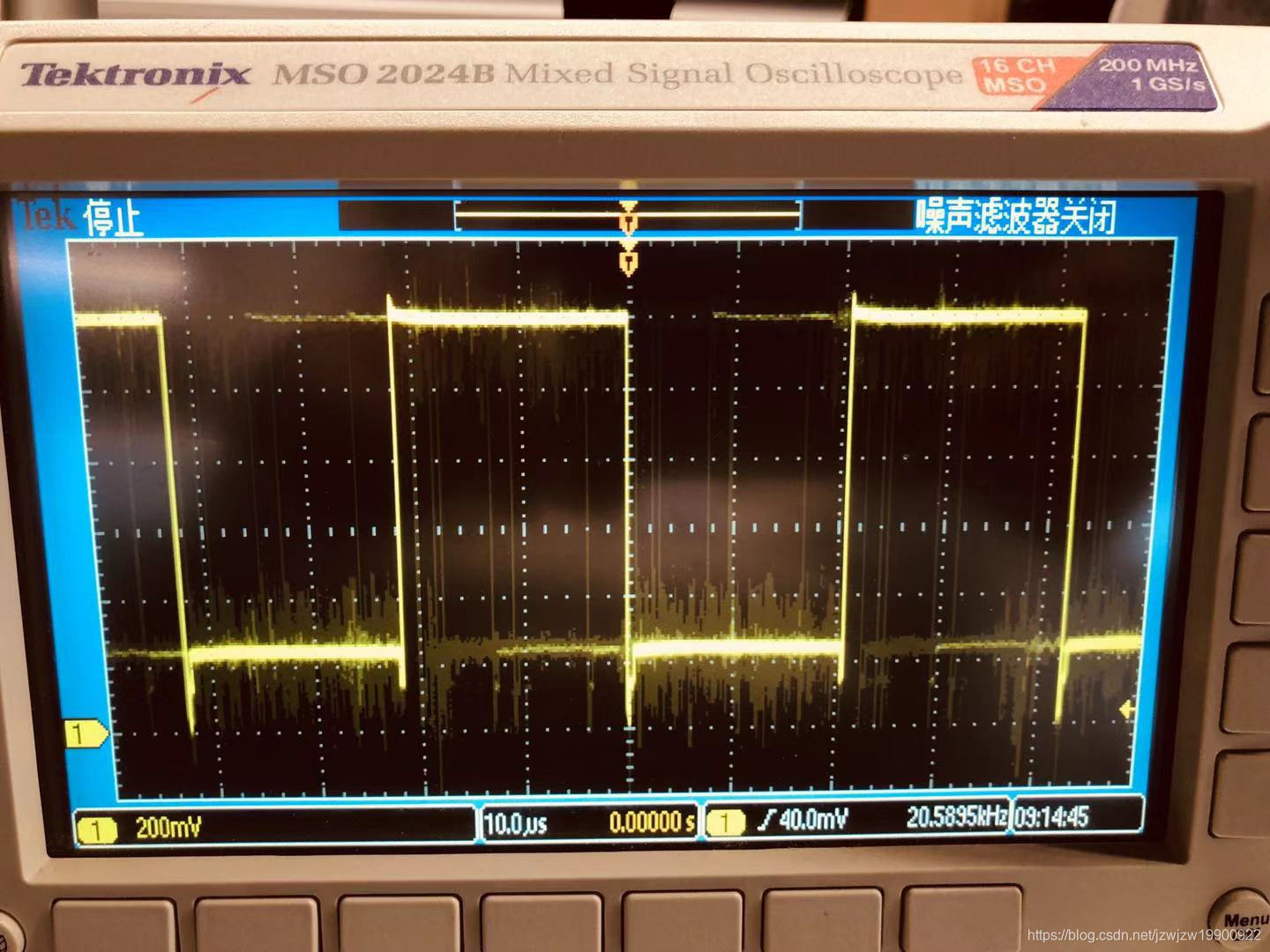

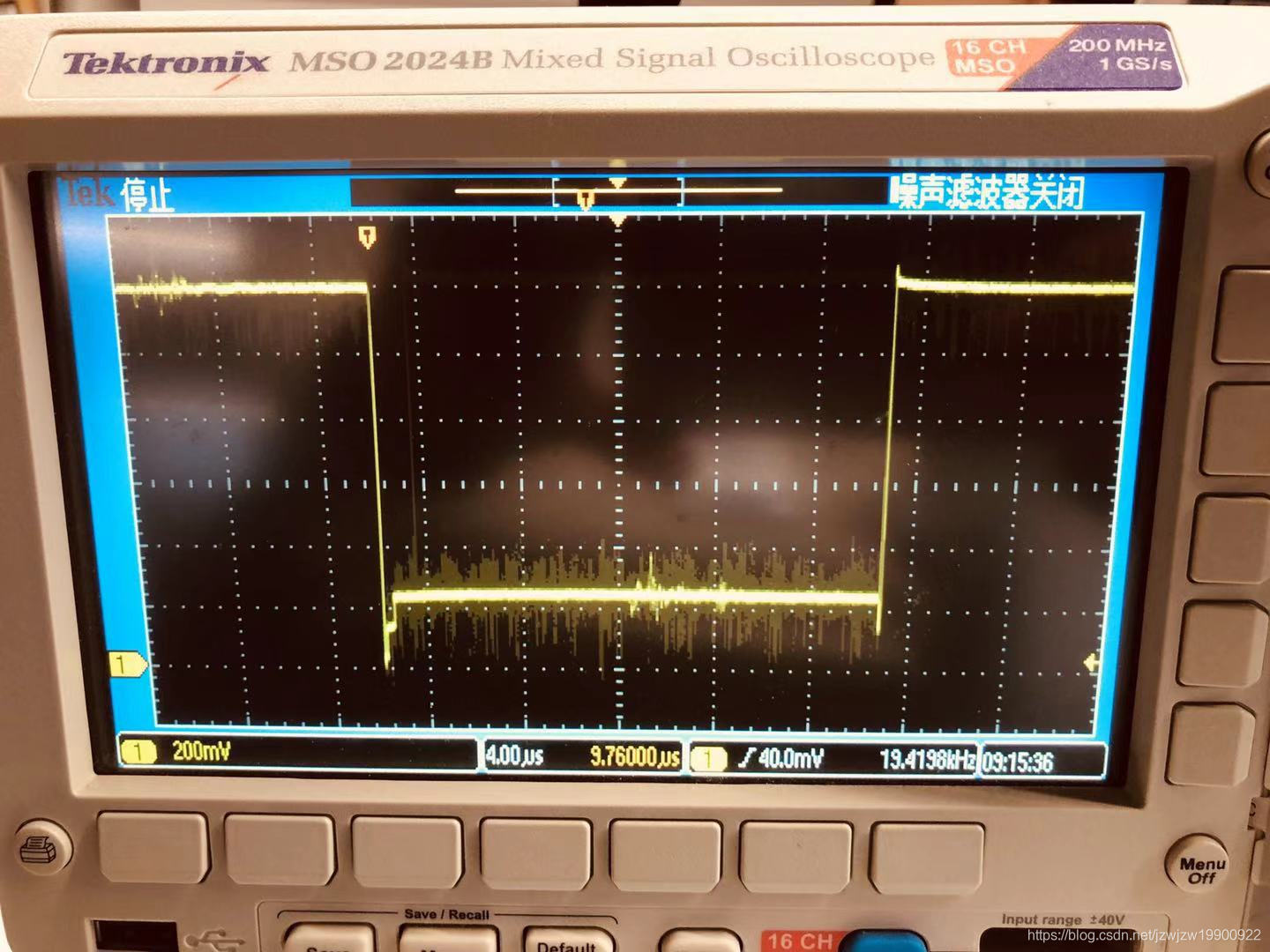

帧间隔

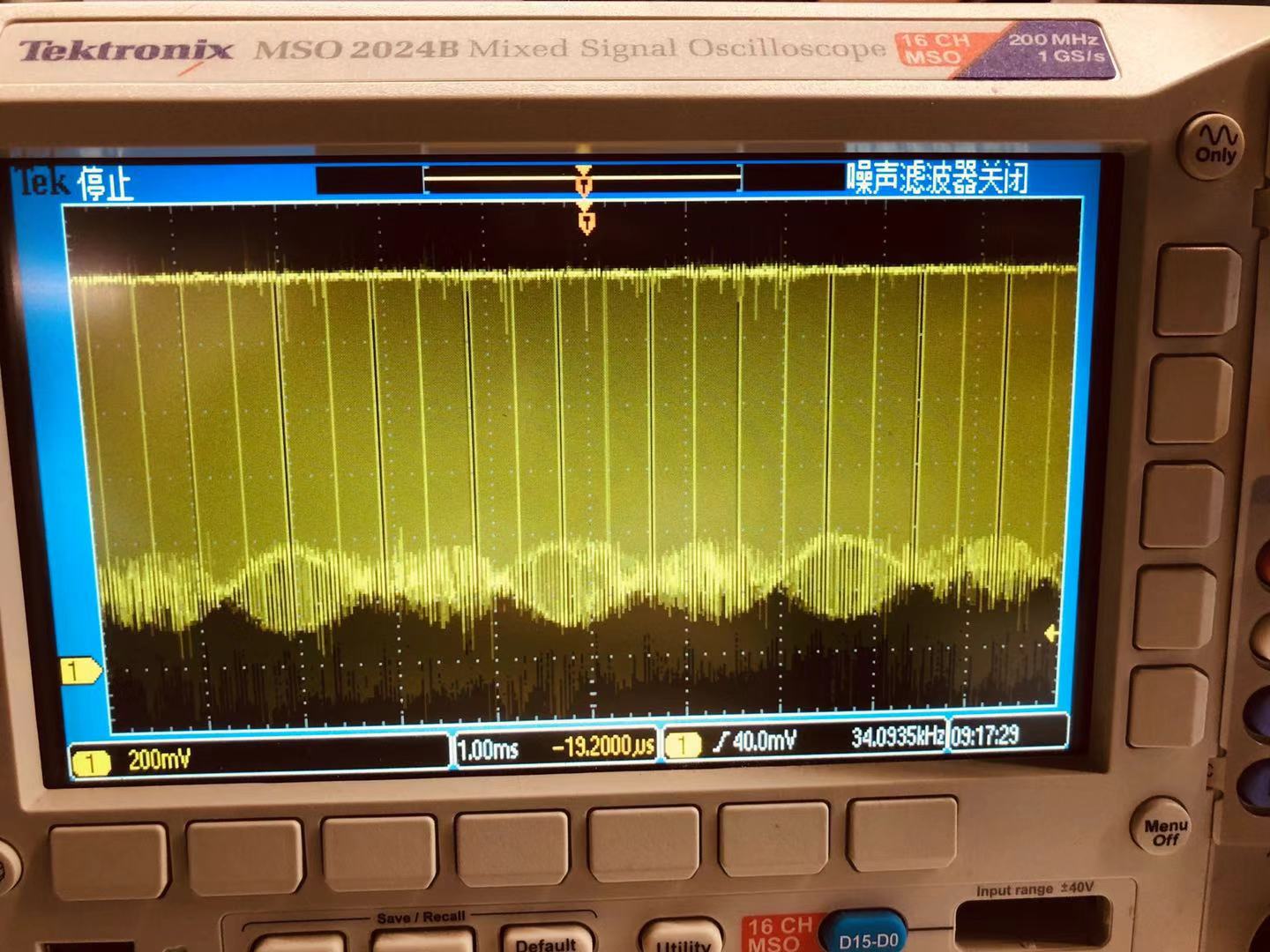

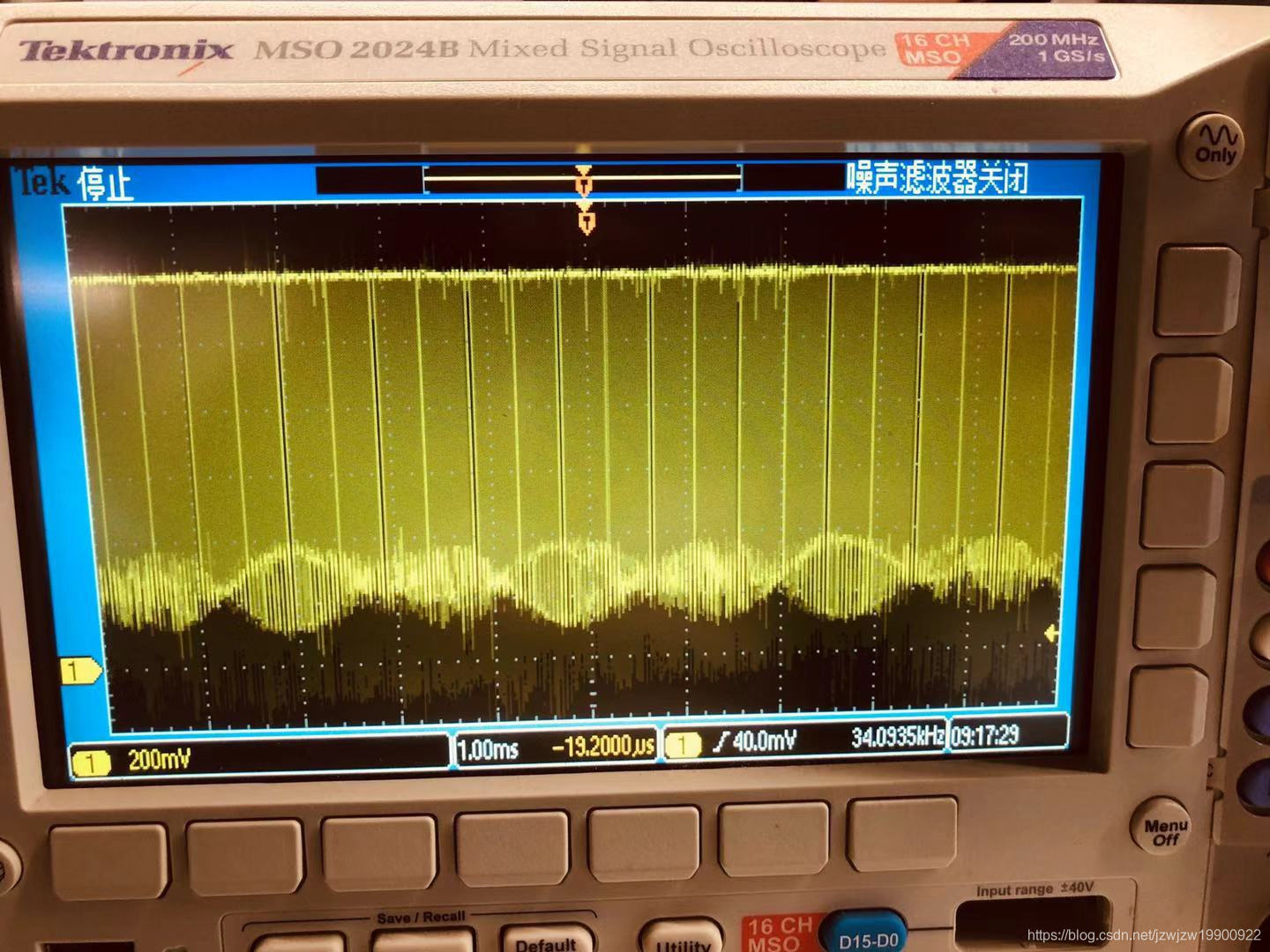

一帧图像数据信号

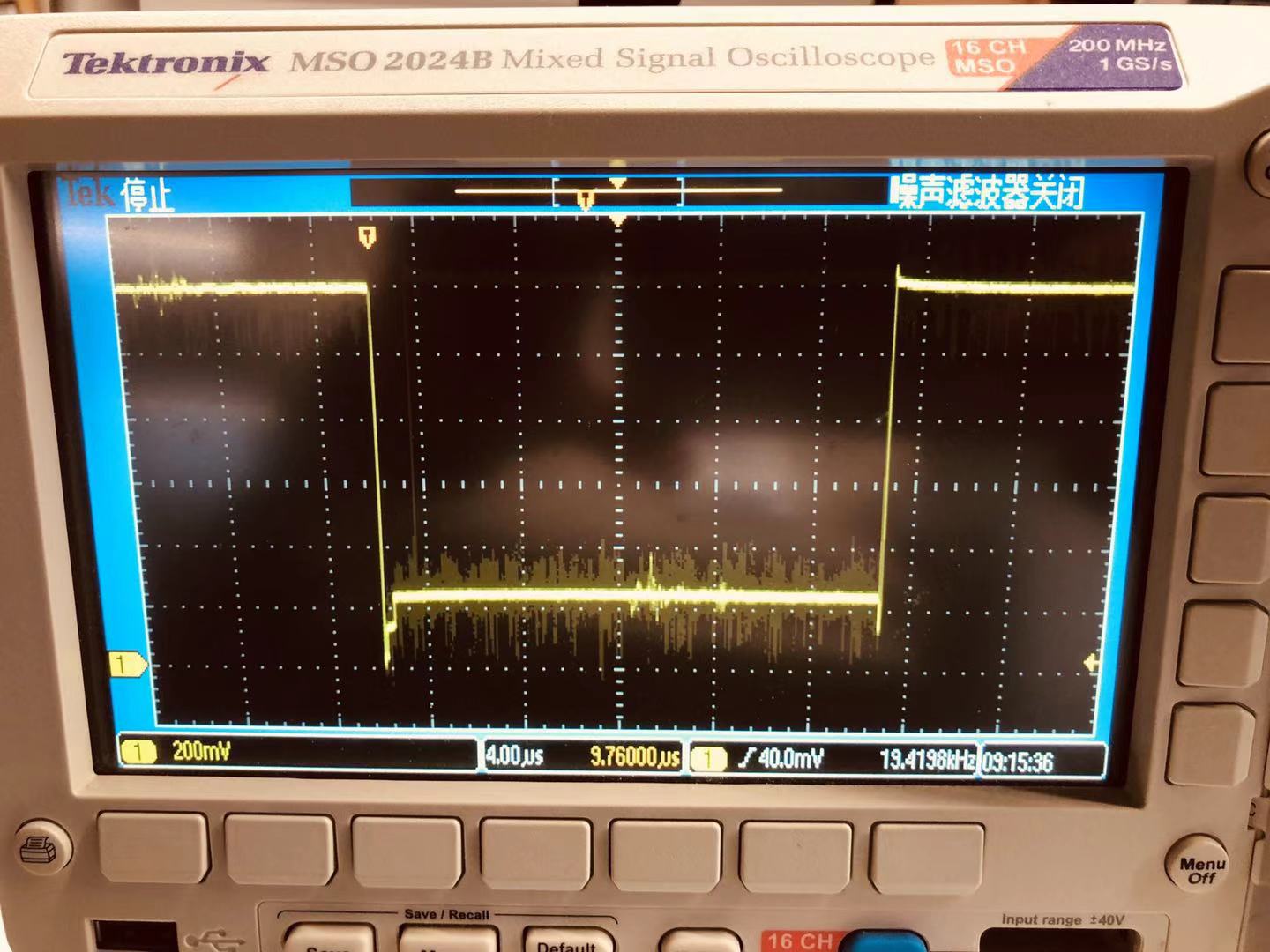

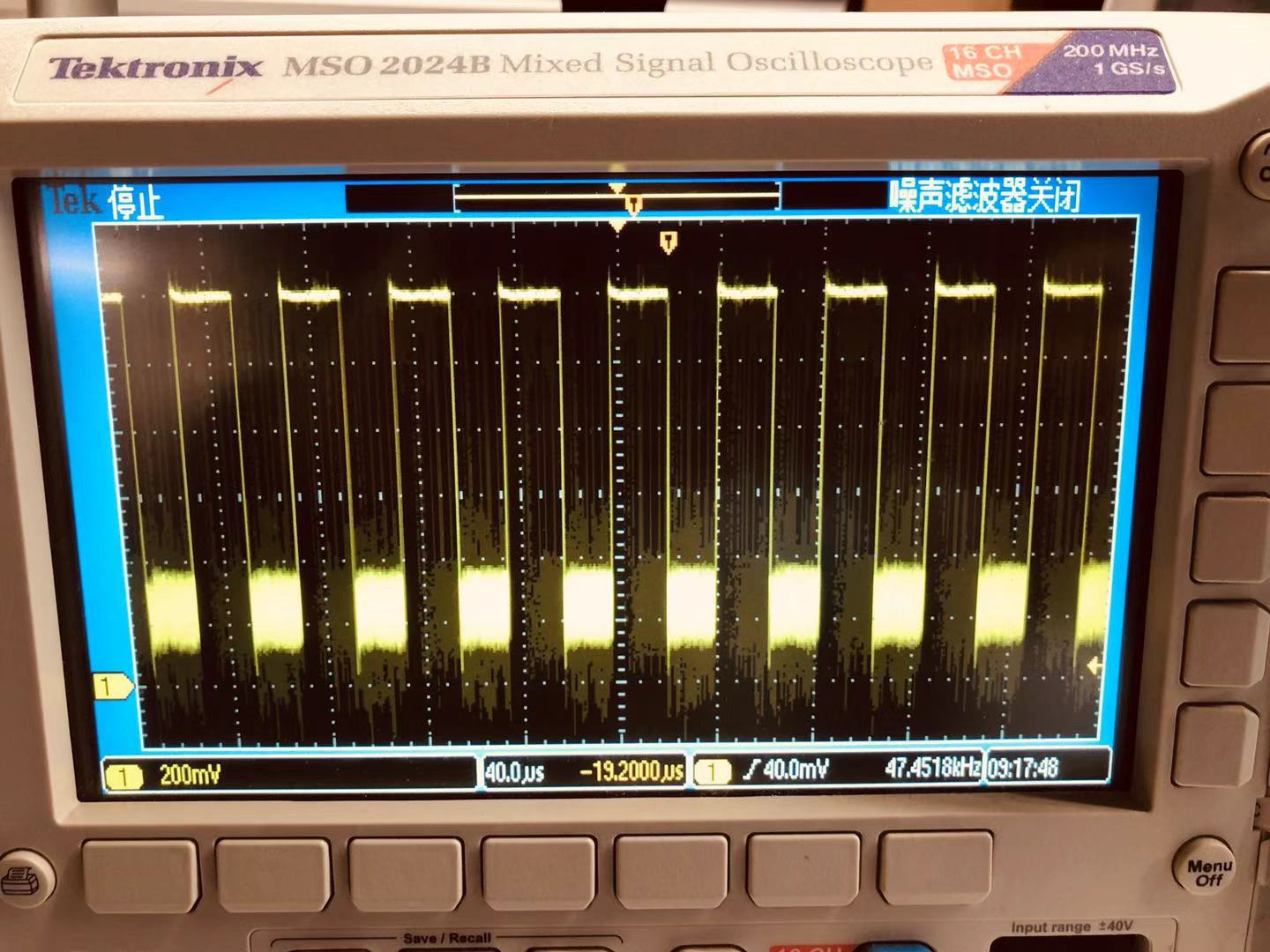

行间隔

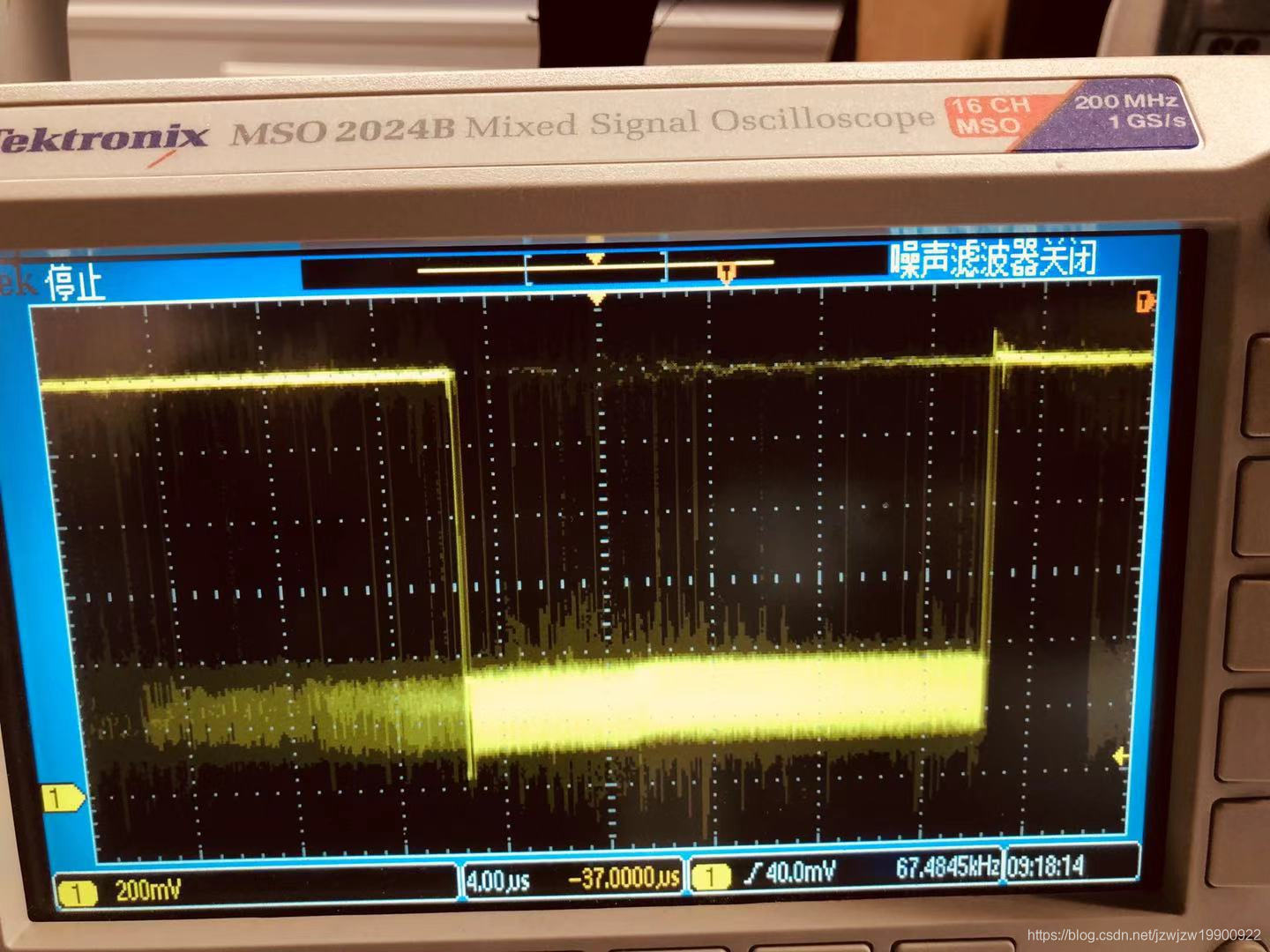

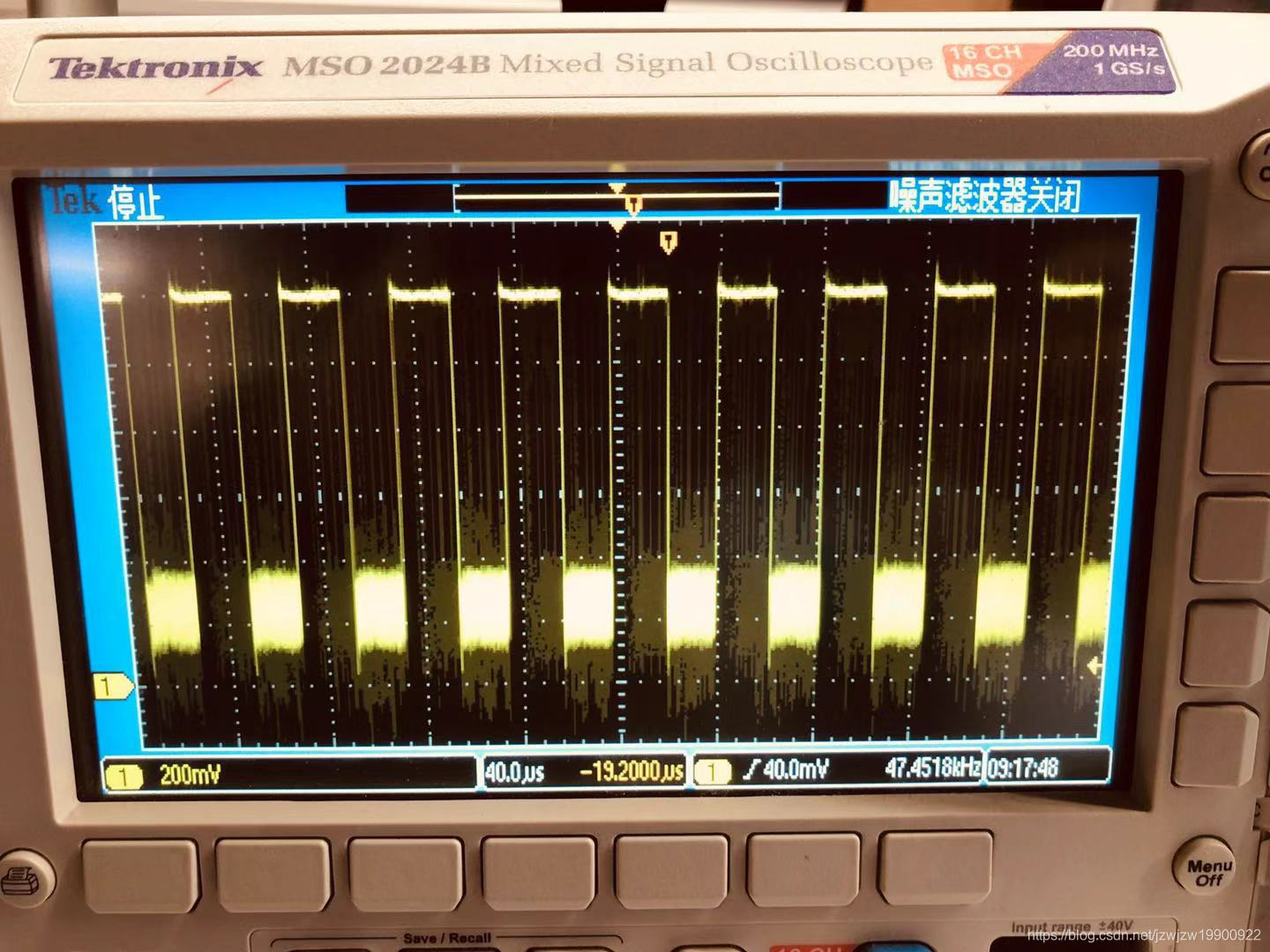

一行图像数据信号

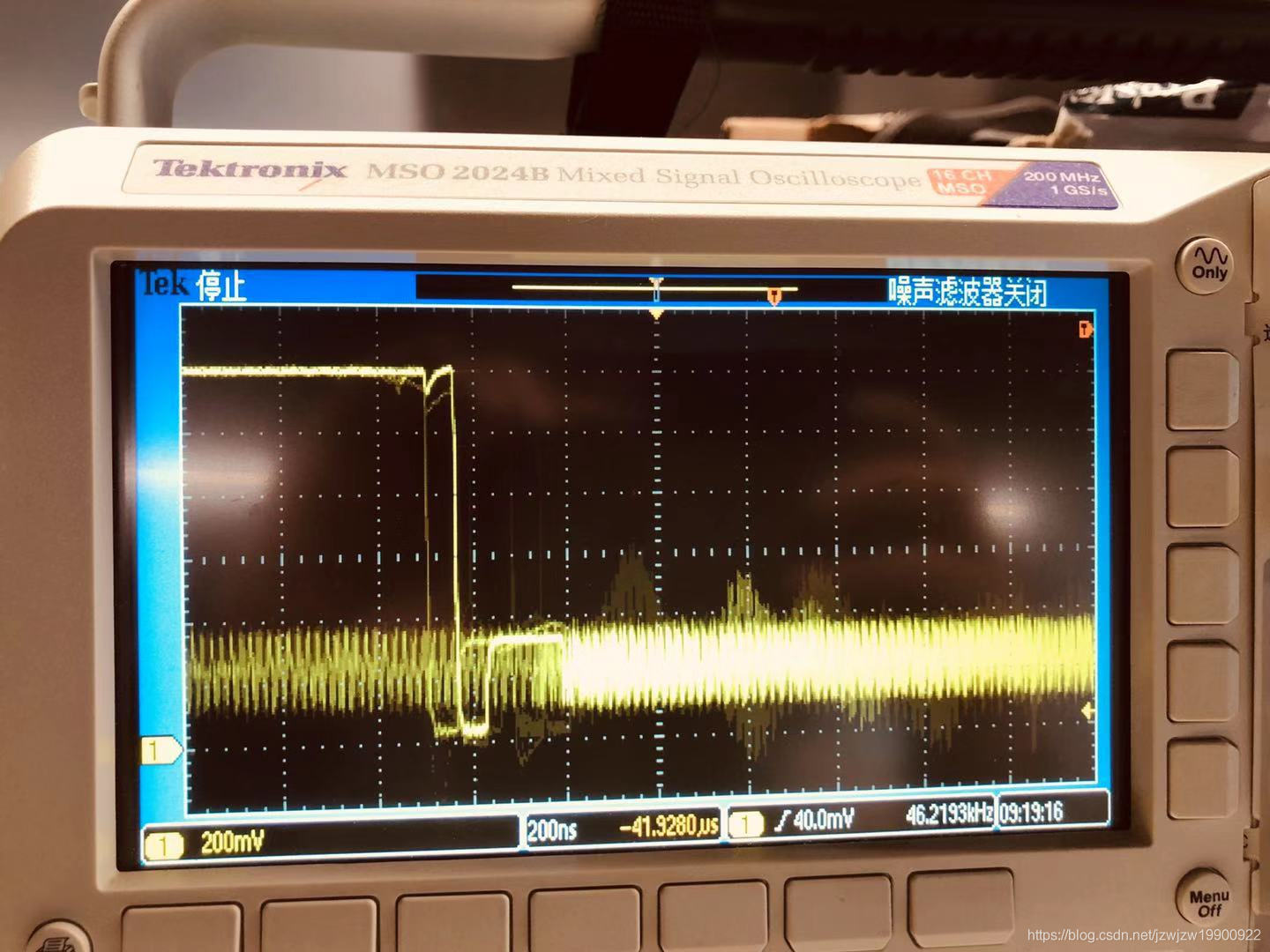

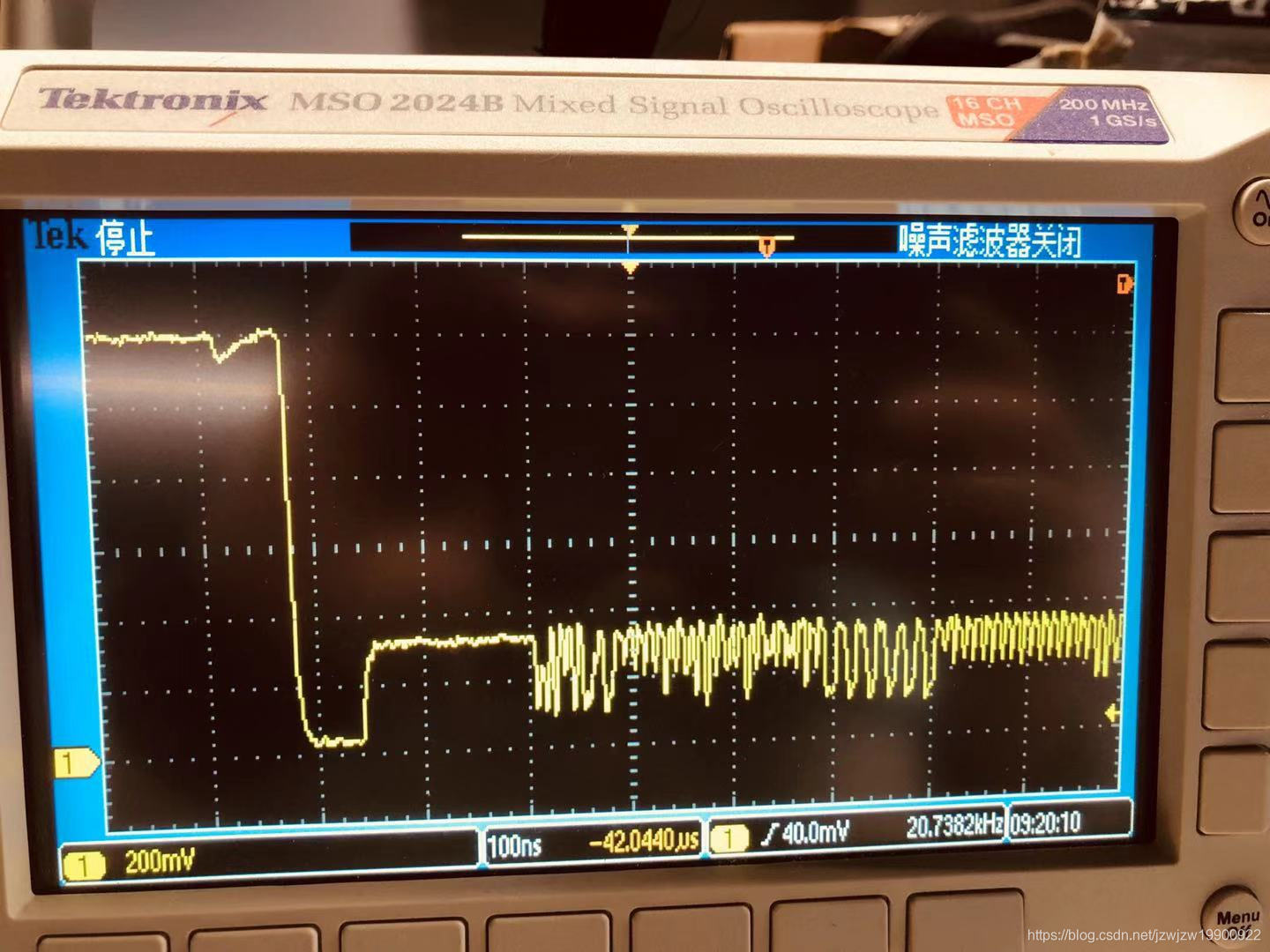

触发模式下捕捉LP状态,HS开始

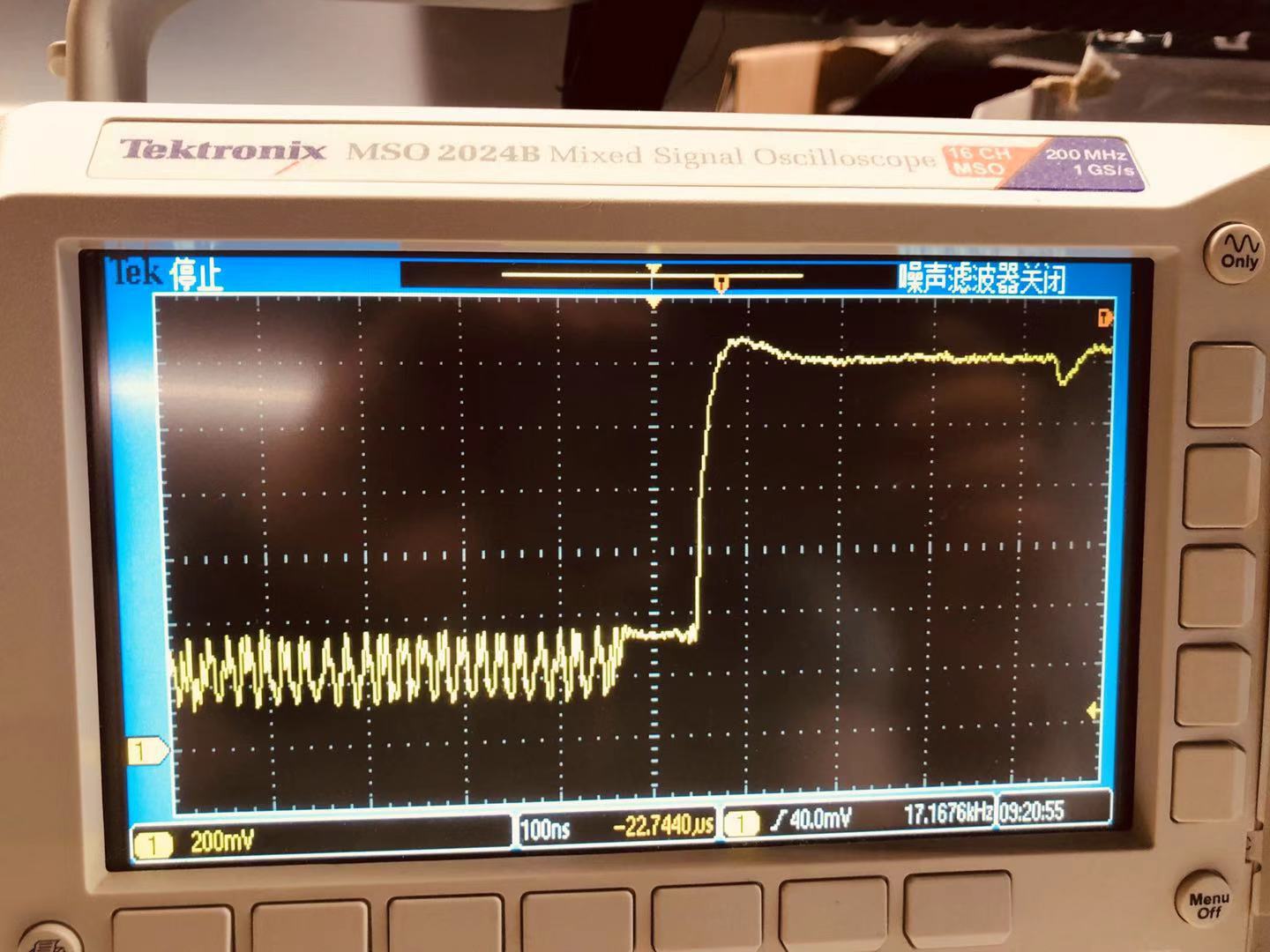

HS结束
