中兴路由器中缺省路由的配置

三世轮回 提交于 2019-11-26 02:34:01

一、实验目的

1、掌握中兴1800路由器的工作原理。

2、熟练掌握缺省路由的配置过程。

二、实验内容

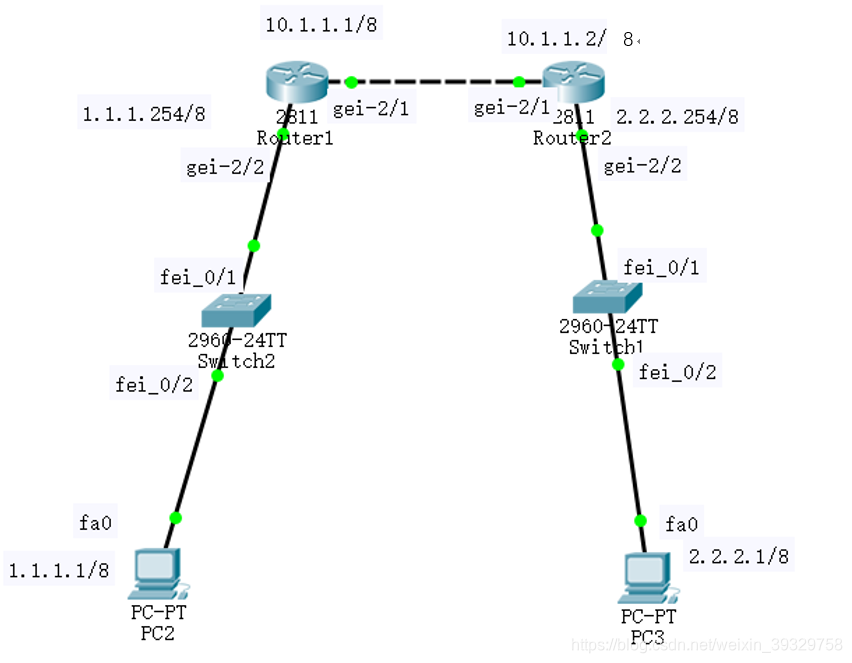

1、绘制拓扑图,根据拓扑图进行试验:

2、配置路由器,并最终验证网络的连通性。

三、实验过程

1、实验任务说明

1、配置缺省路由,使两个不同网段的PC可以互通;

2、查看配置端口状态和路由表信息,并给出说明。

2、业务配置流程图

3、实验配置过程

1

zxr10>login

user name:msr

zxr10>enable

passage:

zxr10#configure terminal

zxr10(config)#hostname R-WR-1

R-WR-1(config)#int gei-2/1

R-WR-1(config-gei)#no shutdown

R-WR-1(config-gei)#ip address 10.1.1.1 255.0.0.0

R-WR-1(config-gei)#exit

R-WR-1(config-if)#int gei-2/2

R-WR-1(config-gei)#no shutdown

R-WR-1(config-gei)#ip address 1.1.1.254 255.0.0.0

R-WR-1(config-gei)#exit

R-WR-1(config)#ip route 0.0.0.0 0.0.0.0 10.1.1.2

R-WR-1(config)#exit

R-WR-1#show interface

R-WR-2#show ip interface brief

R-WR-1#write

2

zxr10>login

user name:msr

zxr10>enable

passage:

zxr10#configure terminal

zxr10(config)hostname R-WR-2

R-WR-2(config)#int gei-2/1

R-WR-2(config-gei)#no shutdown

R-WR-2(config-gei)#ip address 10.1.1.2 255.0.0.0

R-WR-2(config-gei)#exit

R-WR-2(config)#int gei-2/2

R-WR-2(config-gei)#no shutdown

R-WR-2(config-gei)#ip address 2.2.2.254 255.0.0.0

R-WR-2(config-gei)#exit

R-WR-2(config)#ip route 0.0.0.0 0.0.0.0 10.1.1.1

R-WR-2(config)#exit

R-WR-2#show interface

R-WR-2#show ip interface brief

R-WR-2#write

四、实验查看及验证

R-WR-1

1、gei-2/1的ip地址为10.1.1.1,物理和逻辑接口的状态都是up.

      gei-2/2的ip地址为1.1.1.254,物理和逻辑接口的状态都是up.

2、路由表信息显示两条直连路由,一条缺省路由,直连端口分别是gei-2/1、gei-2/2.此时两个不同网段2.0.0.0和1.0.0.0通过路由器是可以互通的。

R-WR-2

1、gei-2/1的ip地址为10.1.1.2,物理和逻辑接口的状态都是up.

     gei-2/2的ip地址为2.2.2.254,物理和逻辑接口的状态都是up.

2、路由表信息显示两条直连路由,一条缺省路由,直连端口分别是gei-2/1、gei-2/2.此时两个不同网段2.0.0.0和1.0.0.0通过路由器是可以互通的。

五、实验思考与总结

1、在配置正确合理的基础上,更进一步的理解掌握其路由器工作原理;

2、注意中兴1800路由器的进入方式;

3、区分各个模式下的配置流程。
