1. 法拉第定律

根据法拉第定律,一个随时间改变的磁场可以产生电动势,并在闭合回路中引发电流
引发电动势的不一定是磁场本身的变化,也可能是导体在磁场内运动
电动势与磁场变化的关系如下:
emf=dϕdt(V)emf=-\frac{d\phi}{dt}(V)
可以看到,感应电动势emf的单位是V,是电压的单位
emf的符号与dϕdt\frac{d\phi}{dt}相反,这可以通过楞次定律解释,一个电路的感应电流总会试图阻止磁场的变化,表现在电流产生磁场的磁通量与变化磁场的磁通量互相抵消,从而使emf减小

导体内的电场强度与电动势关系如下
emf=Edlemf=\oint \vec{E}\cdot\vec{dl}
而导体内的磁通量为:
ϕ=SBds\phi=\iint_S\vec{B}\cdot\vec{ds}
因此,我们可以得出法拉第定律的另一种表达形式为:
Edl=ddtSBds=SBtcds\oint \vec{E}\cdot\vec{dl}=-\frac{d}{dt}\iint_S\vec{B}\cdot\vec{ds}=-\iint_S\frac{\partial\vec{B}}{\partial t}c\cdot\vec{ds}
其中平面方向向量ds\vec{ds}由右手定则判断方向

通过对上面的式子应用斯托克斯定理,我们可以得到:
×E=Bt\nabla\times\vec{E}=-\frac{\partial\vec{B}}{\partial t}
这就将电场强度与磁场强度联系在了一起

对于螺线管来说,每一圈螺线都会产生一个感应电动势,一个N圈的螺线管的总感应电动势为:
emf=Ndϕdtemf=-N\frac{d\phi}{dt}

1.1 时变磁场中的移动电路

磁场中移动的导体产生的电动势为:
emf=(v×B)dLemf=\oint(v\times B)\cdot dL
如果这个导体是一根长度为d的杆,那么:
emf=(v×B)dLemf=\oint(v\times B)\cdot dL
现在,如果这个移动电路所在的电磁场也是变化的呢?
我们先回顾一下洛伦兹力,如果一个电荷q在一个同时含有电场E和磁场B的区域中运动,它受到的力为:
F=q(E+v×B)=qEF=q(E+v\times B)=qE'
因此,当一个边界为C,面积为S的电路以速度v在这个区域中运动时,总的电动势为:
emf=CEdl=SBtds+C(v×B)dl (V)emf=\oint_CE'\cdot dl=-\iint_S\frac{\partial B}{\partial t}\cdot ds+\oint_C(v\times B)\cdot dl\ (V)

2. 位移电流

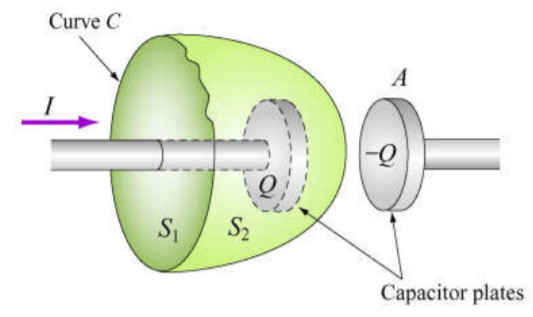

假设有一根杆,杆上电流为I,把这个杆插进一个圆环S1S_1中,那么这个圆环所包裹的电流Ienc=II_{enc}=I,现在,假设的尽头有一个平行板电容器,一个曲面S2S_2套在杆的顶端,如下图所示
在这里插入图片描述
可以看到,杆直接穿过了深绿色的面S1S_1,而没有直接穿过浅绿色的面S2S_2,也就是说S2S_2内部的传导电流Ienc=0I_{enc}=0

然而事实上,电容器板之间虽然没有传导电流,却有位移电流(displacement current)

与传导电流不同的是,位移电流并不是依靠电荷的位移产生的,而是由电场变化引起的,电场变化则源自于平行板上电荷的增减,位移电流计算方式如下

Id=ϵ0dϕEdtI_d=\epsilon_0\frac{d\phi_E}{dt}

接着,通过计算我们可以知道,平行板上电荷的变化与杆上的电流直接相关,且
Id=IencI_d=I_{enc}
即无论我们选择哪一个面,它所包裹的电流都是一样大的

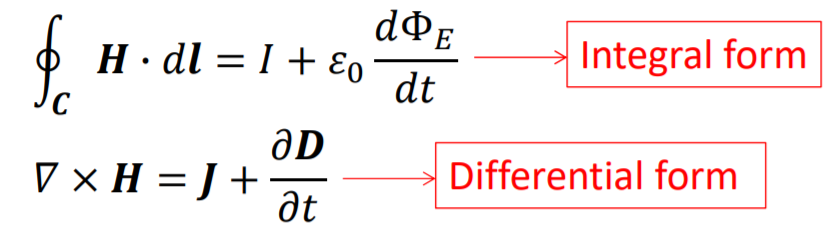

于是我们可以得到更广义的法拉第定律
在这里插入图片描述
这里磁场不仅取决于传导电流,也取决于位移电流,即电通量的变化量

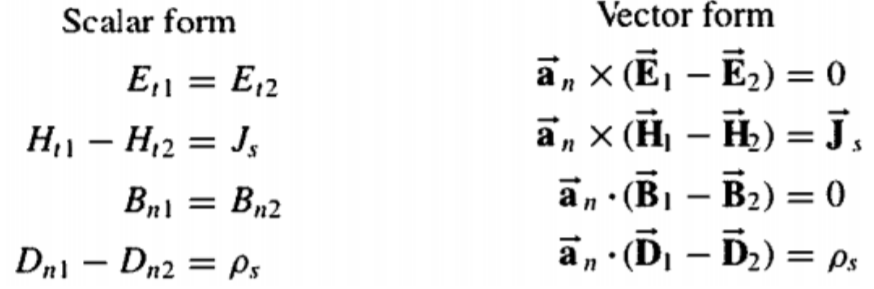

3. 电磁边界条件

时变场的边界条件与静态场是相同的,我们这里重温一下
在这里插入图片描述
