AR小游戏 牧师与恶魔

AR小游戏 牧师与恶魔

前言

这是中山大学数据科学与计算机学院2019年3D游戏编程与设计的第十一次作业
所有项目与代码已上传至github当中，欢迎大家访问。
github个人主页: https://starashzero.github.io
3D游戏编程与设计主页: https://starashzero.github.io/3DGameDesign
本次作业项目地址: https://github.com/StarashZero/3DGameDesign/tree/master/hw11

项目要求

• 图片识别与建模

• 虚拟按键小游戏

项目简介

我将之前做过的牧师与恶魔实现为AR小游戏，设置两个虚拟按键对应提示、重开两个功能
项目改动不大，但是碰到的坑比写的代码还多，接下来我会对一些坑和解决办法进行总结

排雷

• 无法开启Vuforia Augmented Reality Supported
  提示某文件not registered
  Vuforia无法成功导入，或每次导入需重启
  解决办法: 应该是版本兼容问题，下载安装Unity 2018.4.14f1版本可解决
• 无法将动态生成的对象的parent设置为ImageTarget，通过代码设置后仍为null
  解决办法: 未彻底解决，目前是将动态生成的对象改为直接挂载再ImageTarget下
• 运行后ImageTarget下的对象错位，且无法通过设置位置更改
  解决办法: 将对象移出ImageTarget，再将其移回去，原因未知
• Virtual Button位置无法更改
  解决办法: Y轴无法变化，只能更改X，Z坐标，且必须放在ImageTarget下，如仍不能更改则重新生成VB
• Virtual Button触碰无反应
  解决方法: 将Virtual Button放在识别图靠中间的位置，放在四周的话容易无反应
• 提示Virtual Button name冲突
  解决办法: 这个提示不是指对象名冲突，而是指脚本Virtual Button Behaviour下的Name冲突

实现过程

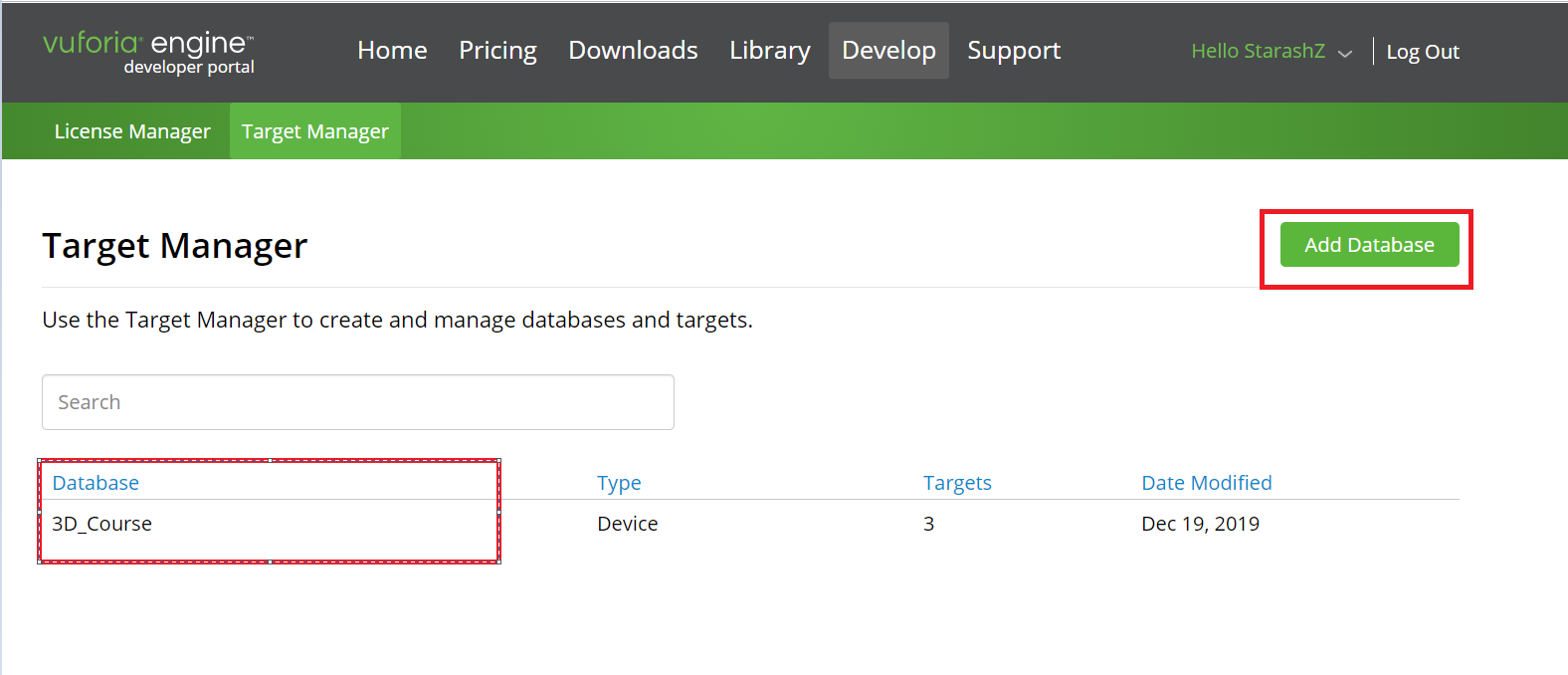

• 在Vuforia网页创建一个数据库

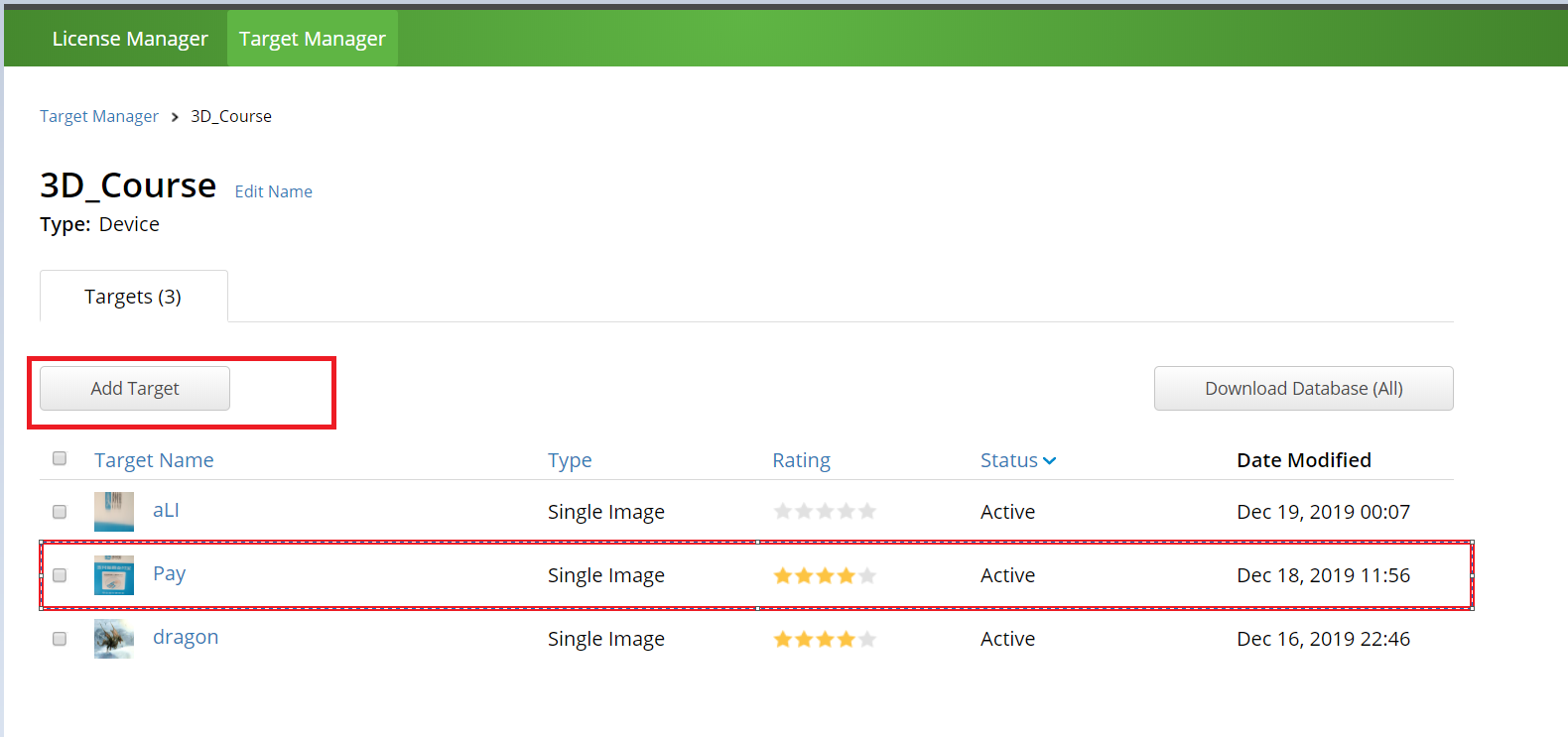

• 上传一张图片作为Target，最后用身边的实物，因为用电子设备显示图片的话可能会因为屏幕反光导致无法识别，例如我将支付宝支付牌作为Target

• 将生成的数据库下载下来，并导入到Unity项目中
• 下载安装Vuforia支持包，过程略

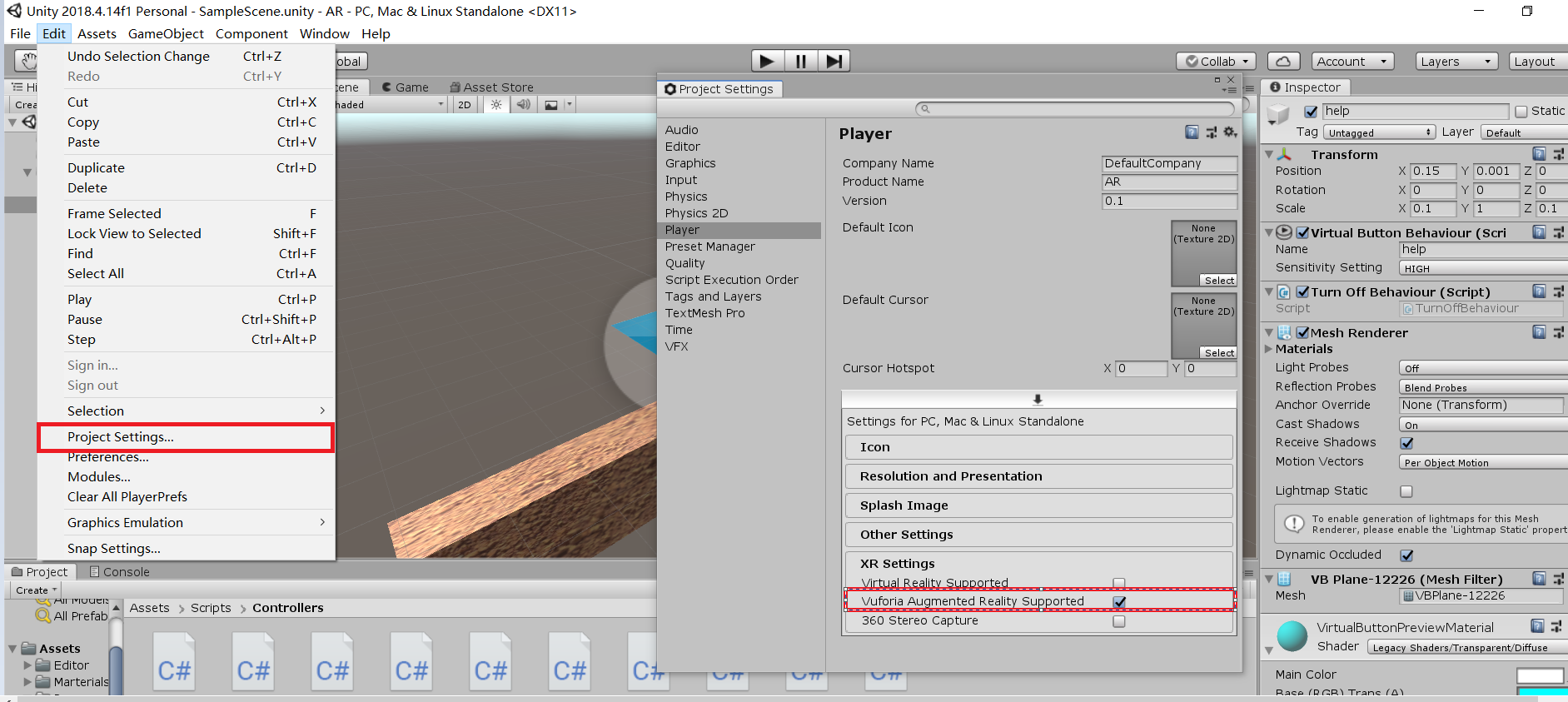

• 在Unity项目中，勾选Edit->Project Settings->Player->Vuforia Augmented Reality Supported，使得项目可以使用Vuforia

• 删除Main Camera，添加AR Camera，第一次添加时会要求导入包，点确定

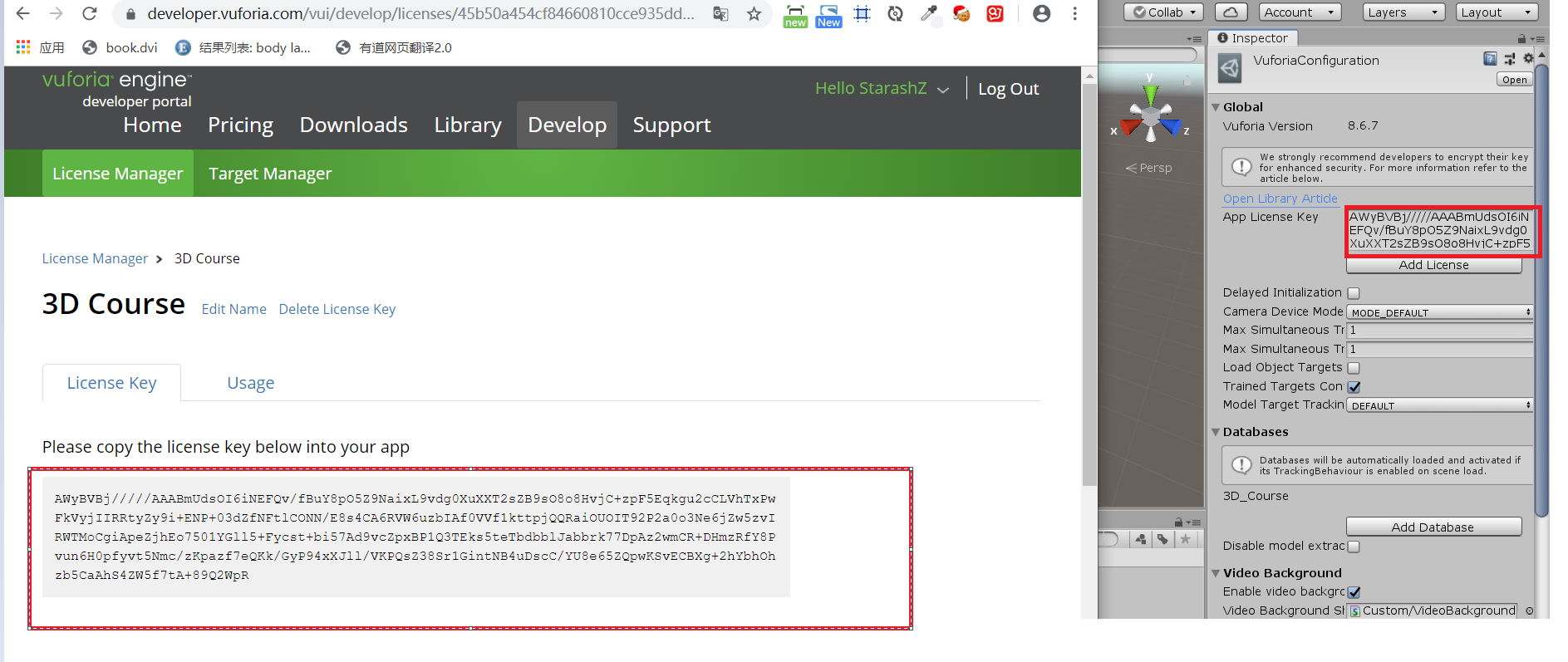

• 将数据库证书填入AR Camera->Open Vuforia Engine configuration->App License Key

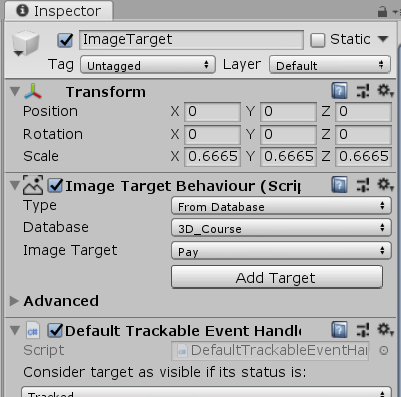

• 添加ImageTarget，Image Target Behaviour中Type选择From Database，并设置好Target

• 将准备好的模型挂载到ImageTarget当中

• 在ImageTarget->Image Target Behaviour->Advanced中添加两个Virtual Button，记得为其设置name

• 编写ButtonBehaviour脚本并挂载在ImageTarget下

  using System.Collections;
  using System.Collections.Generic;
  using System.Runtime.InteropServices;
  using UnityEngine;
  using Vuforia;

  [System.Obsolete]
  public class VuforiaButtonEventHandler : MonoBehaviour, IVirtualButtonEventHandler
  {
      public VirtualButtonBehaviour help;
      public VirtualButtonBehaviour restart;
      IUserAction action;

      // Start is called before the first frame update
      [System.Obsolete]
      void Start()
      {
          help.RegisterEventHandler(this);
          restart.RegisterEventHandler(this);
          action = SSDirector.GetInstance().CurrentSenceController as IUserAction;
      }

      private void Update()
      {

      }


      public void OnButtonPressed(VirtualButtonBehaviour vb)
      {
          vb.gameObject.GetComponentInChildren<MeshRenderer>().material.color = Color.red;
          switch (vb.VirtualButtonName)
          {
              case "restart":
                  action.Restart();
                  break;
              case "help":
                  action.Tips();
                  break;
              default:
                  break;
          }
      }

      public void OnButtonReleased(VirtualButtonBehaviour vb)
      {
          vb.gameObject.GetComponentInChildren<MeshRenderer>().material.color = Color.white;
      }
  }


• 点击运行，AR游戏已完成

游戏演示

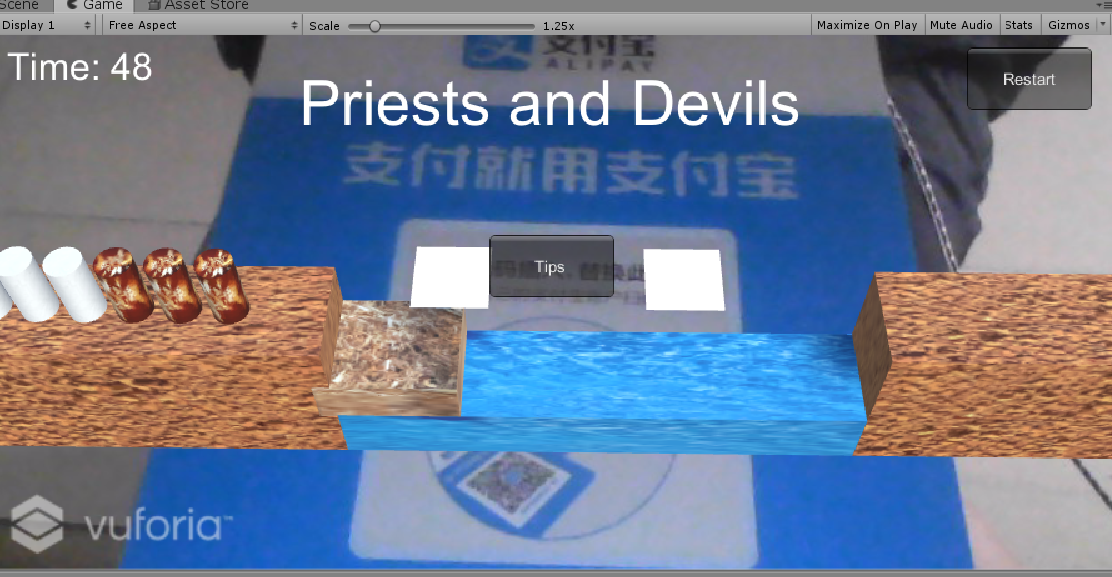

• 截图

• 游戏视频
  https://v.youku.com/v_show/id_XNDQ3NDkzOTI0OA==.html?spm=a2hzp.8244740.0.0
