cadence设计软件安装

Ubuntu系统cadence设计软件安装

一、配置
第一步安装操作命令
打开终端（鼠标右键选择打开终端或Ctrl+alt+t打开）
依次输入以下命令（安装需要的操作命令解析器）
1、sudo apt-get install ksh
2、sudo apt-get install csh
3、sudo apt-get install openjdk-8-jre openjdk-8-jdk
4、sudo apt-get install xterm
5、sudo apt-get install libncursesw5-dev
6、sudo apt-get install libxtst6:i386
7、sudo apt-get install libxi6:i386
依次输完以上命令可用命令：java -version检查是否安装成功，安装成功如下显示:
在这里插入图片描述
第二步执行命令sudo gedit /etc/profile打开profile配置文件，在最后加上如下路径：

加完保存，执行命令: source /etc/profile 使配置文件生效。

第三步建立Cadence软件依赖库和目录的链接，依次输入以下命令：
1、sudo ln -s /usr/bin/mawk /bin/awk ##把awk链接到 /bin 目录
2、sudo ln -s /usr/bin/basename /bin/basename ##把basename链接到 /bin 目录下
3、sudo ln -s /lib/x86_64-linux-gnu/libncursesw.so.5.9 /lib/libtermcap.so.2 ##建立libtermcap软链接

第四步建立Cadence软件安装文件夹，依次输出以下命令：
1、sudo mkdir -p /opt/cadence/IC617
2、sudo mkdir -p /opt/cadence/IScape
3、sudo mkdir -p /opt/cadence/Innovus
4、sudo mkdir -p /opt/cadence/license

二、开始安装
首先需要下载安装所需要的软件包，可自行下载需要的软件包，也可下载以下链接的。
链接: https://pan.baidu.com/s/1Pq_ofvvDoV8u5jz1wZyQIg
提取码: eern

以下安装需先解压后再进行。
第一步启动IScape，依次输入以下指令：
1、cd /opt/cadence （进入软件包所在目录）
2、sudo chmod -R 777 /opt/cadence/ （更改cadence文件夹的写入权限）
3、cd /opt/cadence/iscape/bin （进入iscape下bin文件夹，下载IScape文件需要先进行解压）

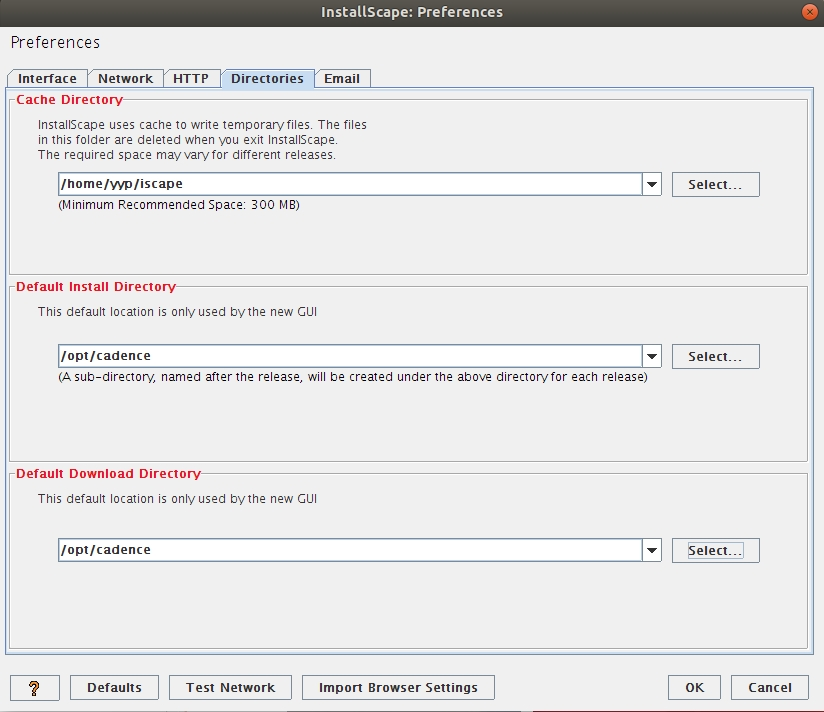

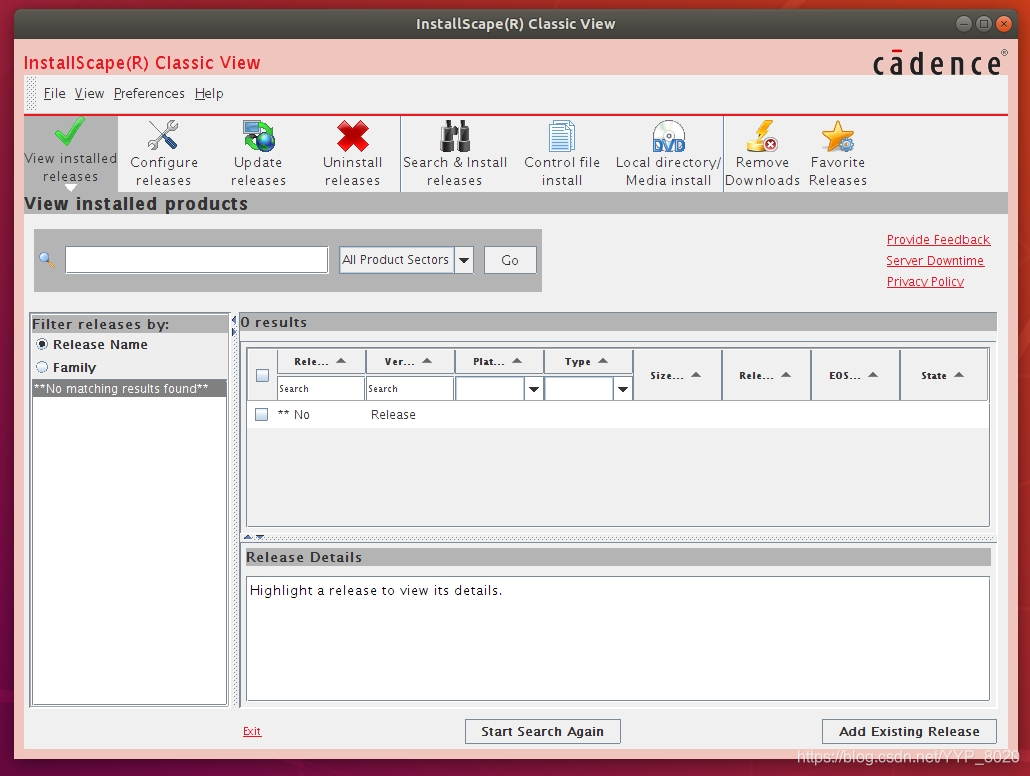

4、sudo ./iscape.sh （启动IScape安装界面，如下图）
在这里插入图片描述

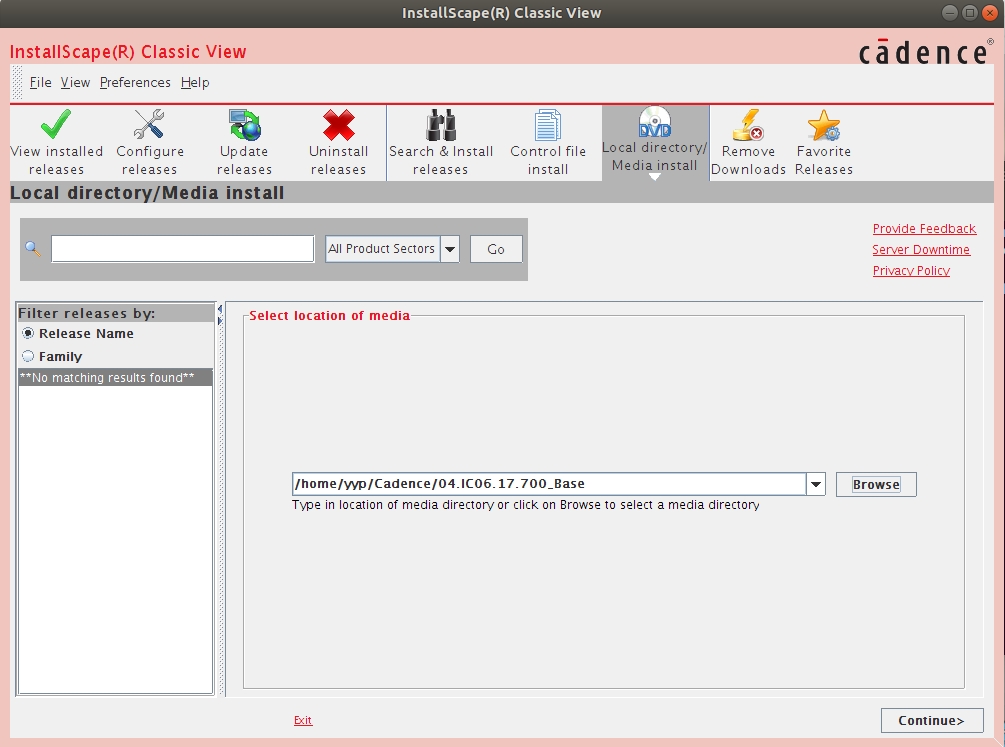

第二步安装IC617

下一步

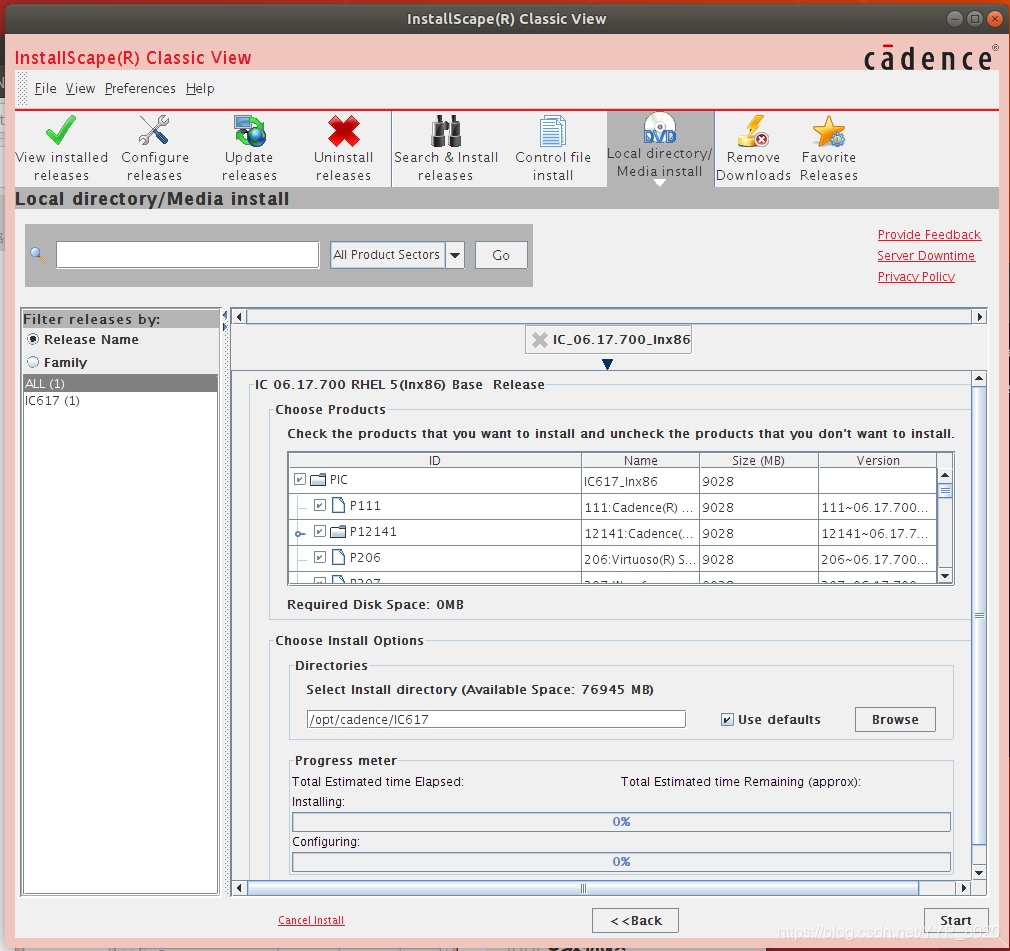

下一步下一步全选安装

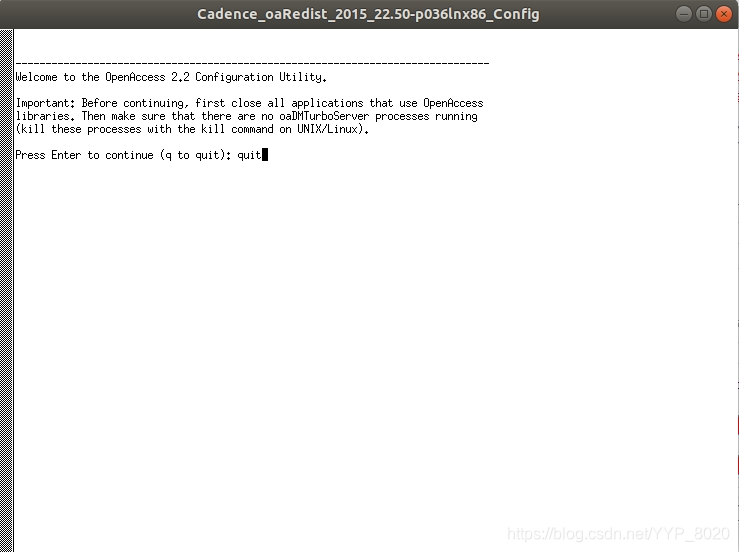

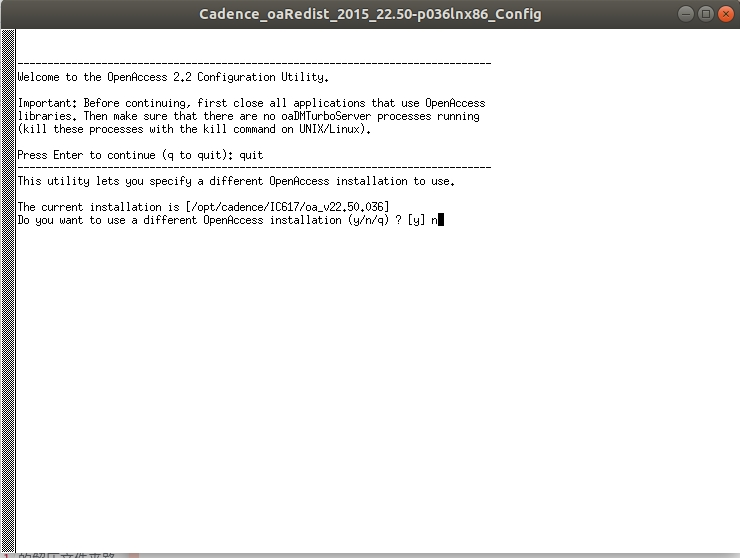

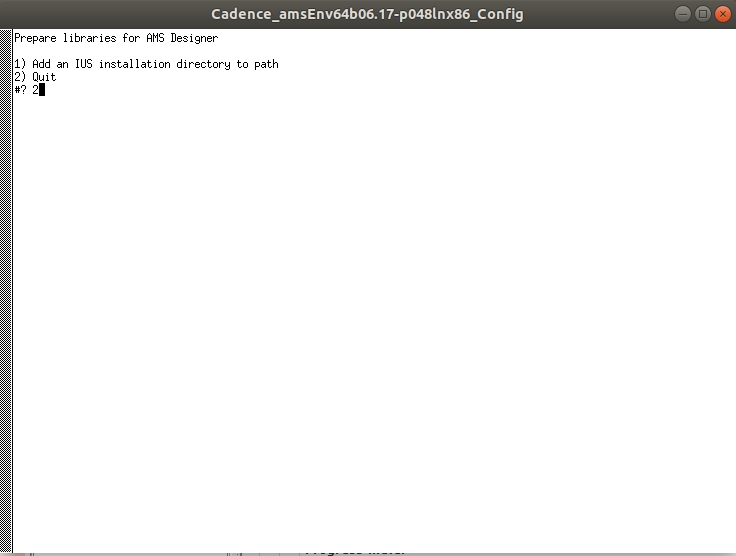

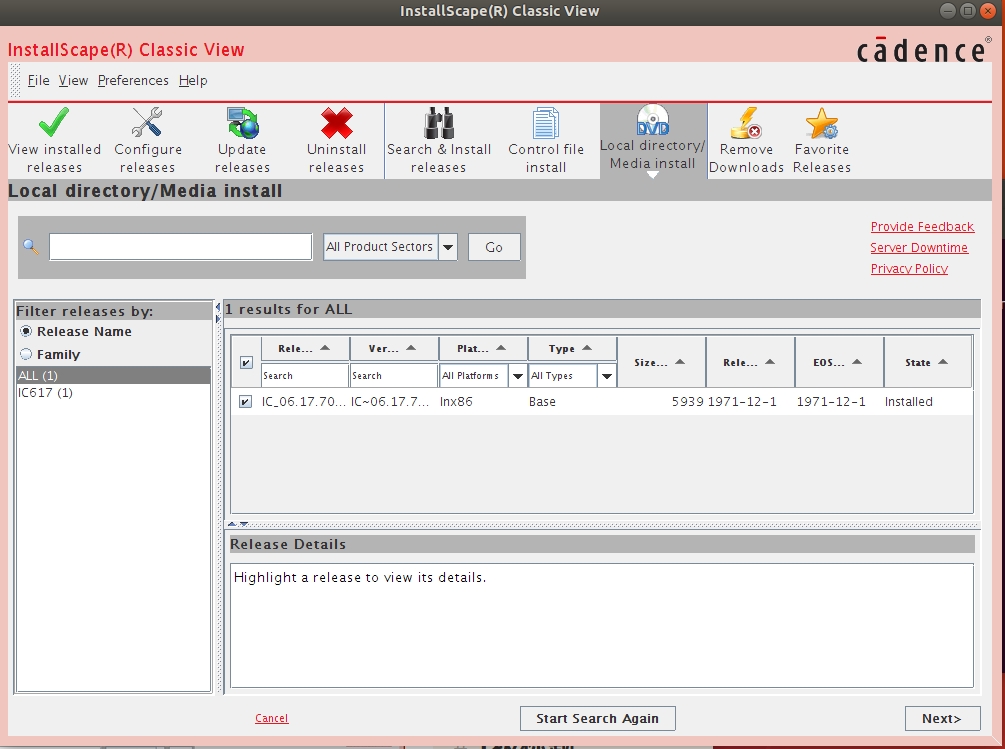

IC617 安装过程中会出现几个弹窗需要确认如下：
在这里插入图片描述

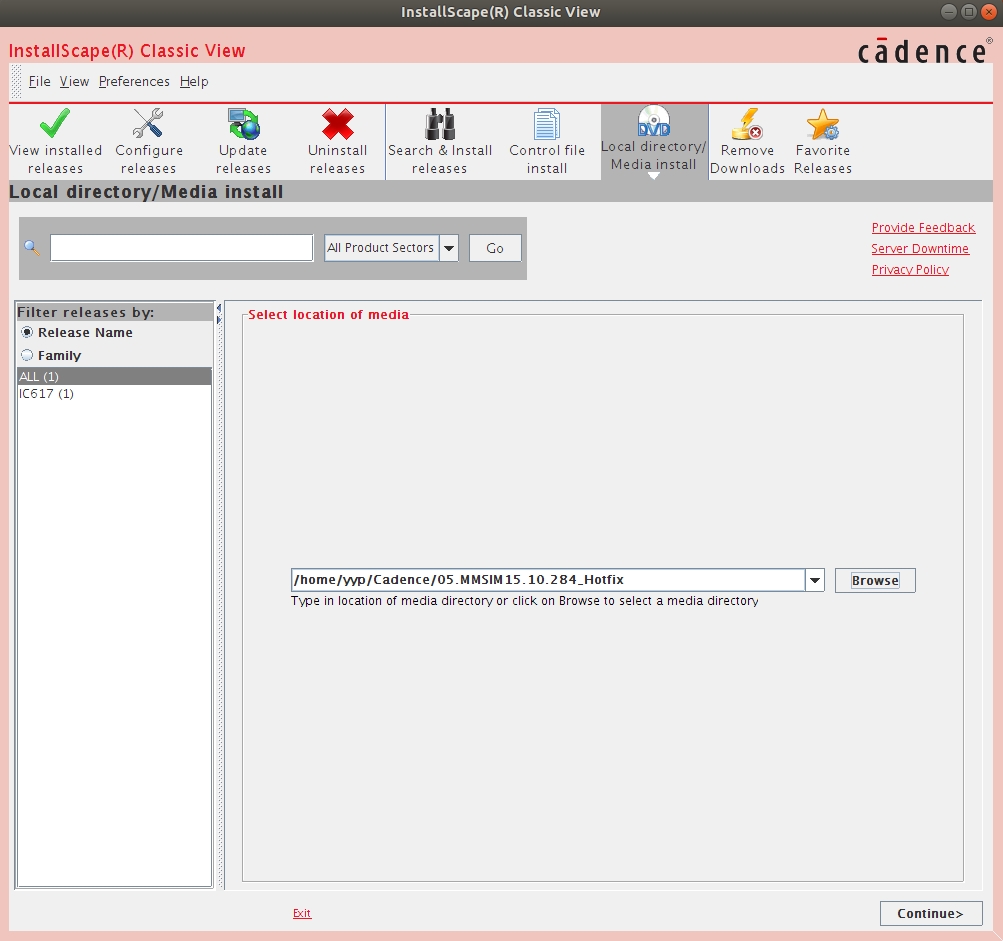

第三步安装MMSIM15.1
安装MMSIM15.1的步骤和安装IC617的步骤是一样的，按照上面的安装过程进行安装。

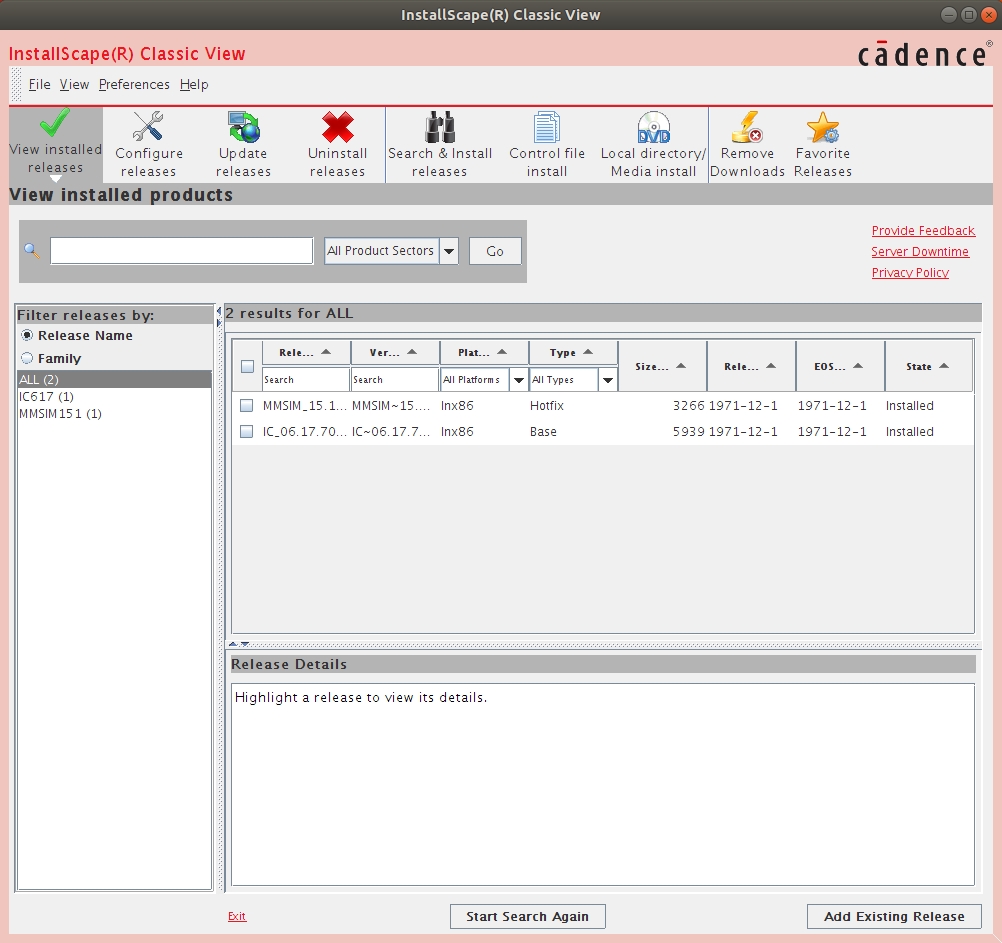

两个都装好如下图：

第四步安装IC617和MMSIM15.1补丁

下载cadence_patch，将所有文件放在 cadence 的安装目录下，进入该工作目录，输入下图命令
安装IC617补丁：
在这里插入图片描述
安装MMSIM15.1补丁：

第五步安装Calibre2015
cd /calibre （进入软件包存放目录）
sudo mkdir -p /opt/mentor/calibre （新建calibre文件夹）
sudo cp aoi_cal_2015.2_36.27_mib.exe /opt/mentor/calibre/ (拷贝软件包到新建目录)
cd /opt/mentor/calibre (进入calibre目录)
sudo chmod -R 777 aoi_cal_2015.2_36.27_mib.exe (更改软件包权限)
sudo ./aoi_cal_2015.2_36.27_mib.exe (安装）

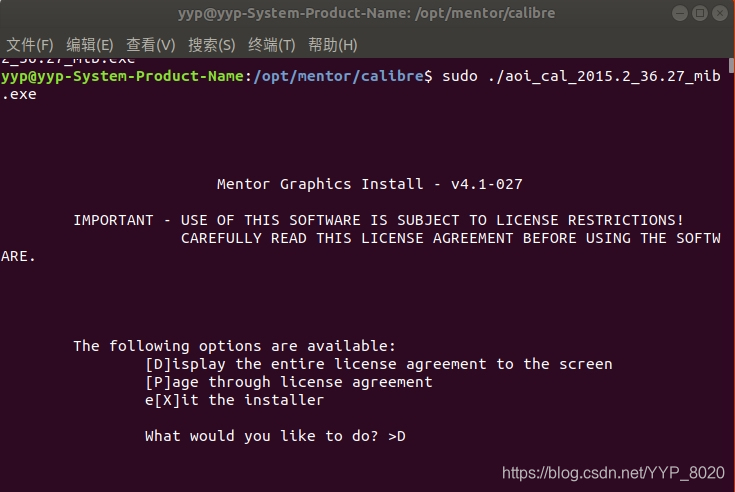

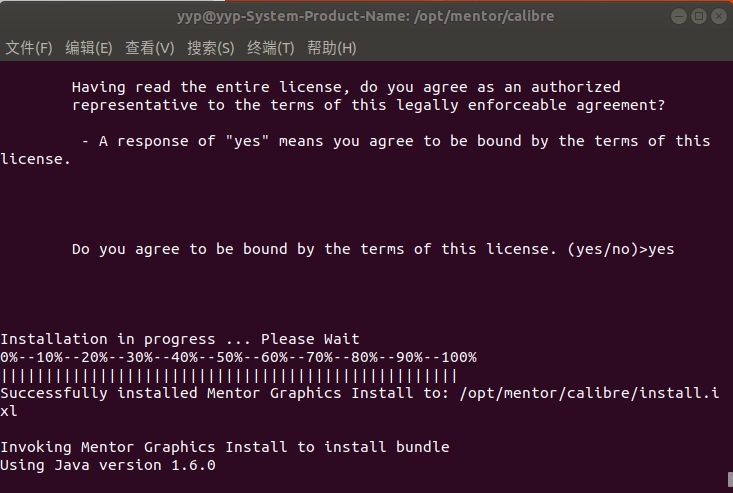

进行下图设置：
在这里插入图片描述安装Calibre2015补丁：
下载calibre_patch，将 patch_calibre 和 sfk 这两个文件放在 calibre 的安装目录下执行下面指令：
第六步安装license
下载cadence_license，calibre_license两个包
输出以下命令：
cd /home/yyp/cadence
sudo chmod -R 777 cadece_license/ (保证licgen.sh和lmcrypt.exe可执行)
sudo apt-get install libp11-kit-gnome-keyring:i386 (下载64位系统需要安装32位的library依赖包)
cd cadence_license
sudo cp license.dat /opt/cadence/IC617/share/license （复制到安装目录）
对calibre也是一样的，复制位置不一样（license需要自己建立）：
/opt/mentor/calibre/aoi_cal_2015.2_36.27/shared/license目录下
第七步启动cadence virtuoso
先下载脚本代码
下载链接: https://pan.baidu.com/s/1LwU_-fLKSRmbSvhc33pxLA 提取码: 9rar
