一、引言：
最近公司的同事经常会问我apk调用mediaplayer接口之后，native层的调用逻辑是什么样的，什么时候去打分播放器，什么时候创建native层的播放器等等，虽说mediaplayer在Android系统仅仅是一个“壳”，但是因为同时涉及apk和下层native，况且，这里面又借助了mediaplayerservice这么个binder服务，所以我花了些时间对整个mediaplayer的调用时序画了一个比较详细的图，现贴出如下，并做了一些简单的描述，有需求的可以参考下，有不妥的地方也请指正，感谢~

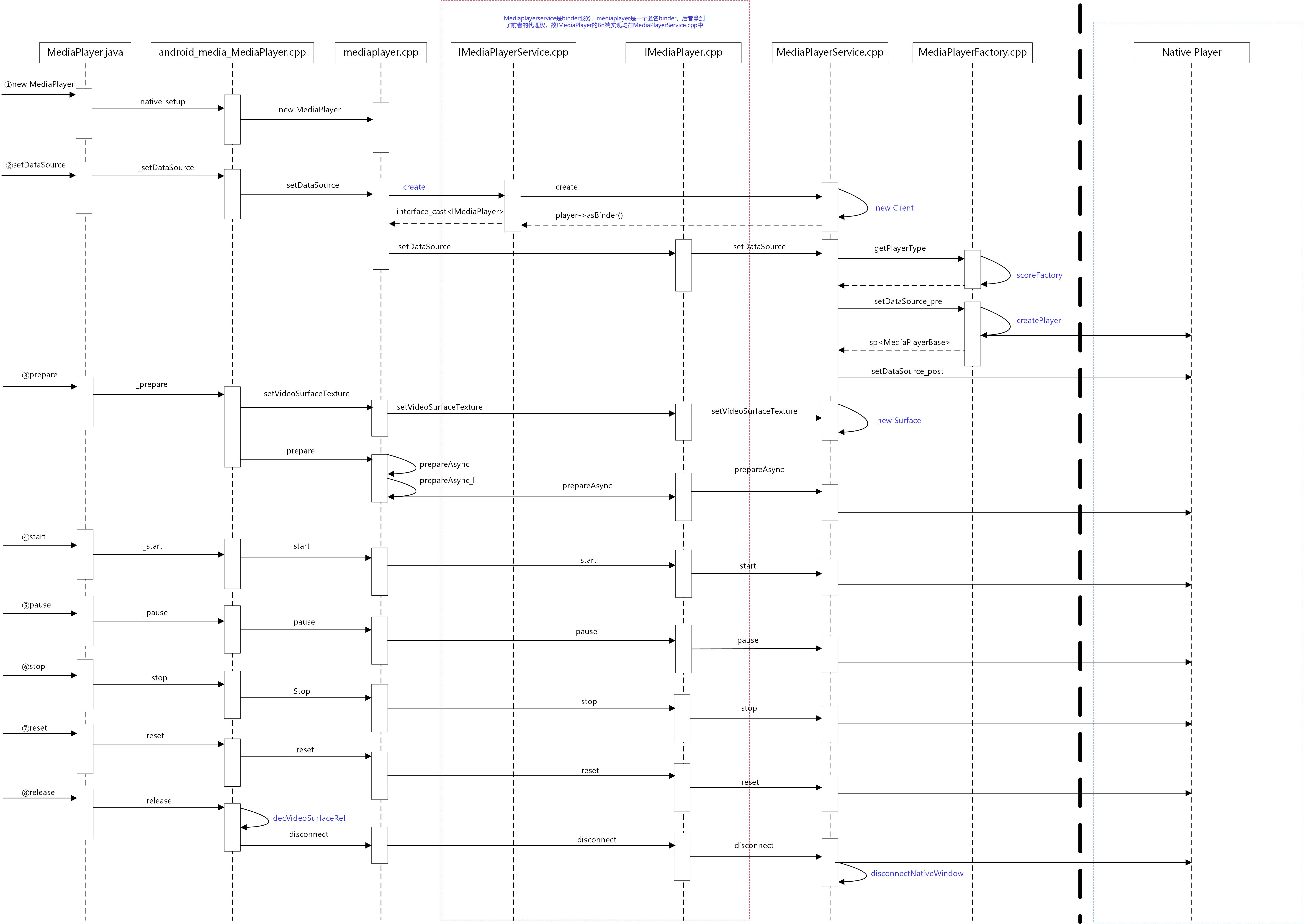

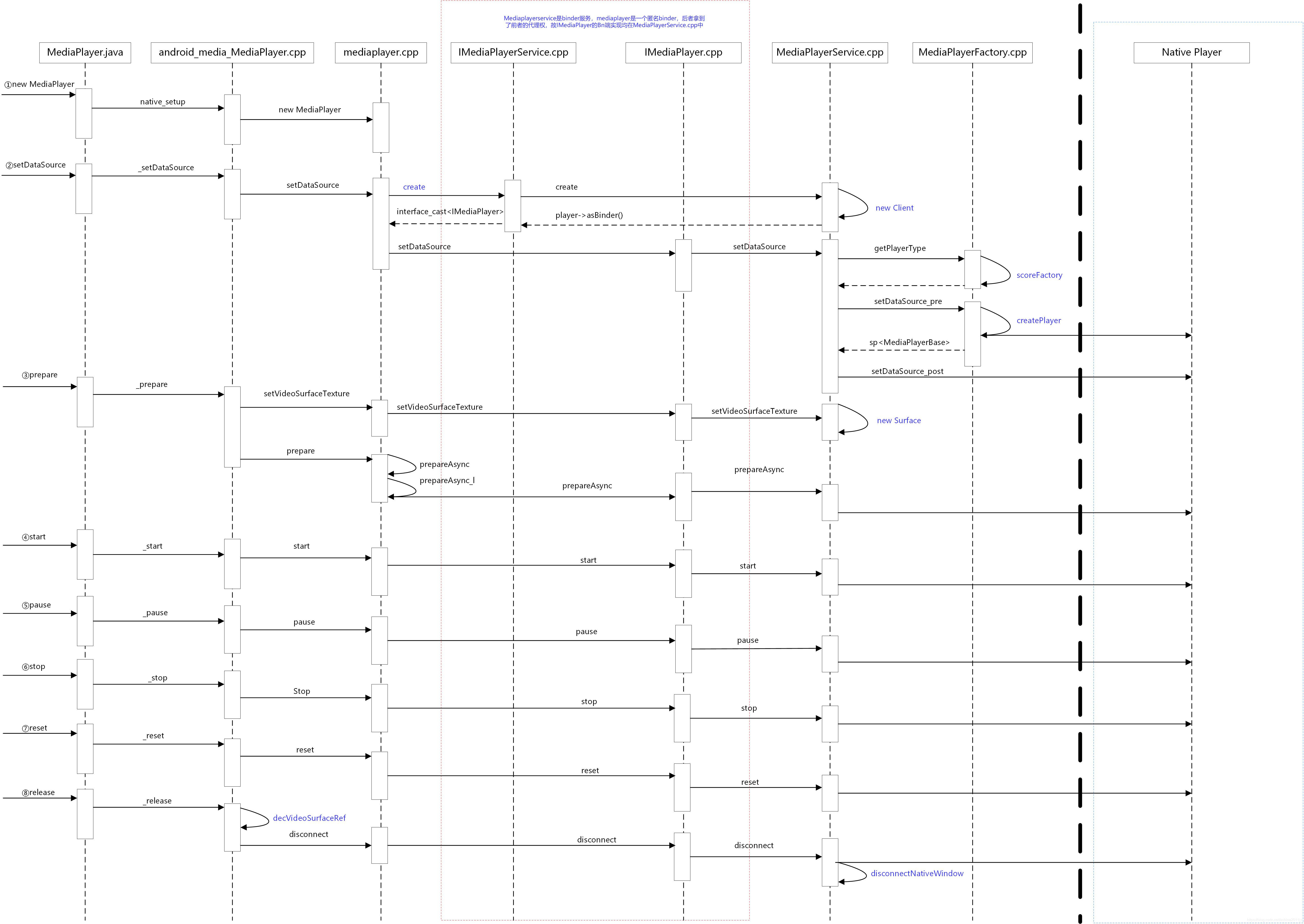

二、mediaplayer调用时序图：
这里我基于了apk调用mediaplayer最简单的流程来绘制的图，图中红色虚线框内为binder服务，右边蓝色虚线框为mediaplayerfactory最终评分并选择的播放器，因为该native层播放器会实现IMediaPlayer.h的所有接口，具体的媒体通路就要看各个系统而定了，走芯片厂商定制或者stagefright框架的播放器，皆是通过修改mediaplayerfactory的评分实现的，这里不再赘述。
图中一些关键函数我高亮为蓝色字体，在整个mediaplayer的调用过程中，我们需要注意以下几点：
1.apk调用setdatasource接口之后，会通过mediaplayerservice去创建mediaplayer的binder服务，注意，MediaPlayerService类中client已经是mediaplayer的binder的Bn端实现了，不要理解为是Bp端；
2.setdatasource除了创建binder服务，还会去评分并创建下层的播放器；
3.渲染相关的初始化是在apk调用prepare接口时去完成的，从调用逻辑我们看到最终会去实例化surface；
4.从start到reset的接口，mediaplayer只是作为一个“传令兵”的角色；
5.调用release接口，native层会去切断和去初始化渲染相关的操作；
