一.Android系统显示原理
Android的显示过程简单概括为：Android 应用程序把经过测量、布局、绘制后的surface缓存数据，通过surfaceFlinger把数据渲染到显示屏幕上，通过Android的刷新机制来刷新数据。也就是说应用层负责绘制，系统层负责渲染，通过进程间通信把应用层需要绘制的数据传递给系统层服务，系统层服务通过刷新机智把数据刷新到屏幕。
通过阅读Android系统的源码可以了解显示的流程，Android的图形显示系统采用的是client/server架构。SurfaceFlinger(server)由C++代码编写。Client端代码分为两部分，一部分是由java提供给应用使用的API，另一部分是由C++写成的底层具体实现。
二.绘制原理
绘制任务是由应用层发起的，最终通过系统层绘制到硬件屏幕上显示的。
1.应用层：

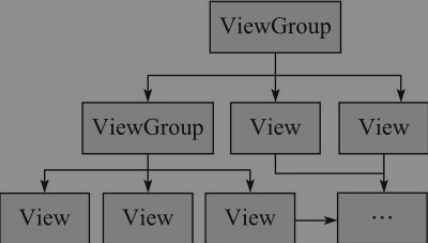

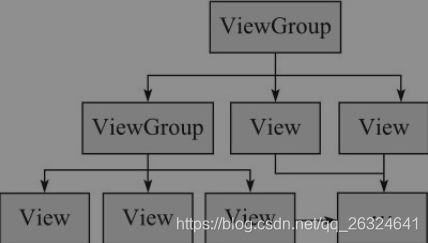

图1.1
如上图，这是一个UI界面，有很多不同层次的基本元素（view）构成，整体是一个树形结构，不同的镶嵌，存在不同的父子关系，这是一个递归的渲染过程。在Android 中，iew绘制有三个核心的步骤,，如图1.2，通过measure来绘制view的大小，通过layout确定view的位置，最后通过draw绘制到surface,在Android源码中，viewRootImp类的performTraversals()方法中，可以看出measure和layout都是递归来获取view的大小和位置，并且以深度作为优先级，可以看出，层级越深，元素越多，耗时也就越长。
图1.2
2.系统层：
真正把需要显示的数据渲染在屏幕上，是通过系统级进程中的surfaceFlinger服务来实现的，surfaceFlinger的具体实现和工作原理和应用层关系不大，不做介绍，只需要了解主要做些什么工作：
- 响应客户端事件，创建layer与客户端的surface建立连接
- 接受客户端数据及属性，修改layer属性：如尺寸，颜色，透明度等等。
- 将创建的layer内容刷新到屏幕上。
- 维持layer的序列，并对layer最终输出做出裁剪计算。

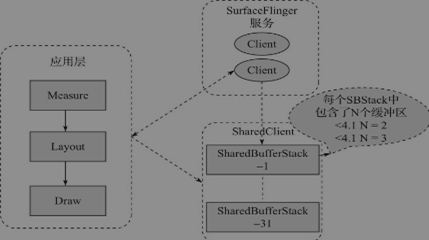

既然是两个不同进程，就需要一个跨进程的通信机制来实现数据传输，在Android的显示系统，使用了Android的匿名共享内存：sharedClient，每一个应用和surfaceFlinger之间都会创建一个sharedClient，如图1.3，在每一个sharedClient中，最多可以创建31个sharedBufferStack，每个surface都对应一个sharedBufferStack，也就是一个window。
图1.3
