利用NB-IoT技术实现终端数据传送到阿里云服务器

利用NB-IoT技术实现终端数据传送到阿里云服务器

本文使用的是UDP协议

目的：将终端数据从本地发送到服务器上

1. 硬件平台 ：NB_BC35-G无线通信模组，利用USB转串口接到PC上，
2. 软件平台 ：NB-IoT(H)_QNavigator_V1.3（NB-IoT调试工具非常好用），将终端入 网的AT命令都封装在这个软件中（具体流程请看终端入网章节） 。SocketTOOL在服务器端
3. 云平台 ：使用的是阿里云服务器，这个具体要购买选择专用网络，方便设置安全组
4. NB物联卡：买的是移动卡，这个可以去当地运营商买，直接咨询物联卡就可以，没有卖的可以留言【不要忘记写下来，卡到期时间提醒自己】

   满足以上要求，接下来就开始玩啦
   Step1.：在阿里云上运行一个UDP服务器程序，主要实现接受数据并将数据返回的功能，需要设置服务端的UDP端口号，我这里设置为全部端口。eg.在服务器端UDPSever开10003端口，在运行程序之前，需要先在阿里云的ECS的安全组中将10003端口放行，如何添加安全组规则可以参考阿里云的安全组帮助文档，附上链接。（https://help.aliyun.com/document_detail/25471.html ）在阿里云服务器实例 设置安全组规则 如下图所示；

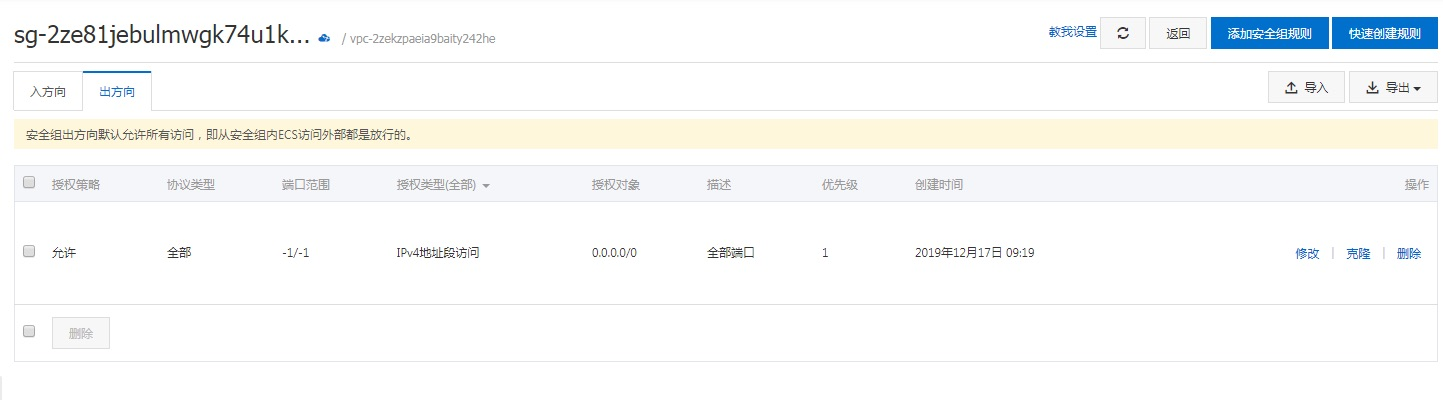

   图1 安全组放行设置全部端口

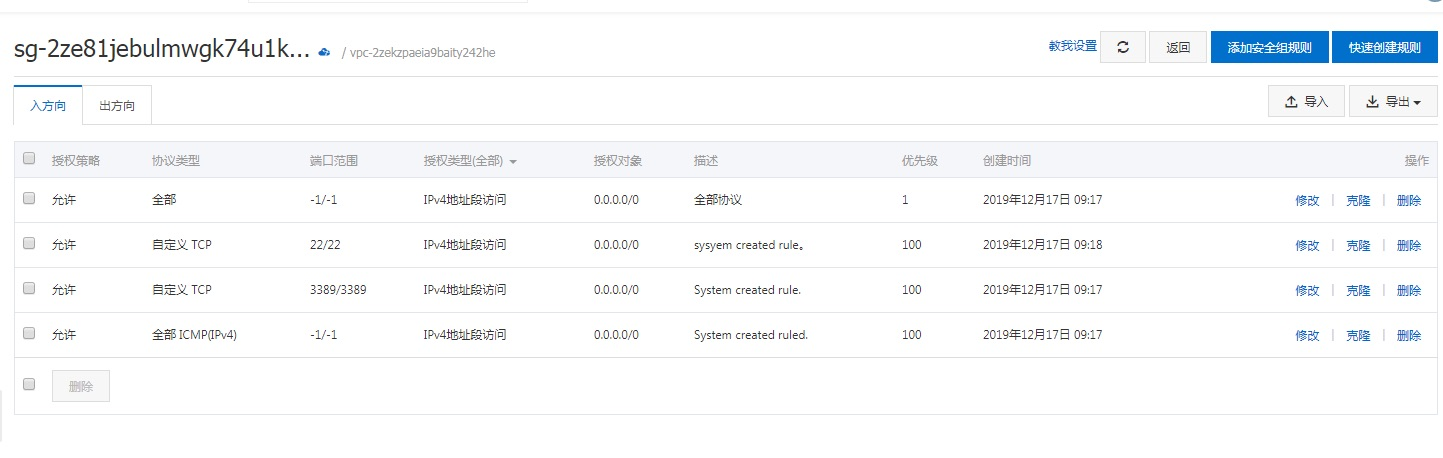

   图2安全组入方向设置全部协议
   （可以自行设置，举例：你开10003端口，可以在入方向设定UDP规则，端口10003/10003）

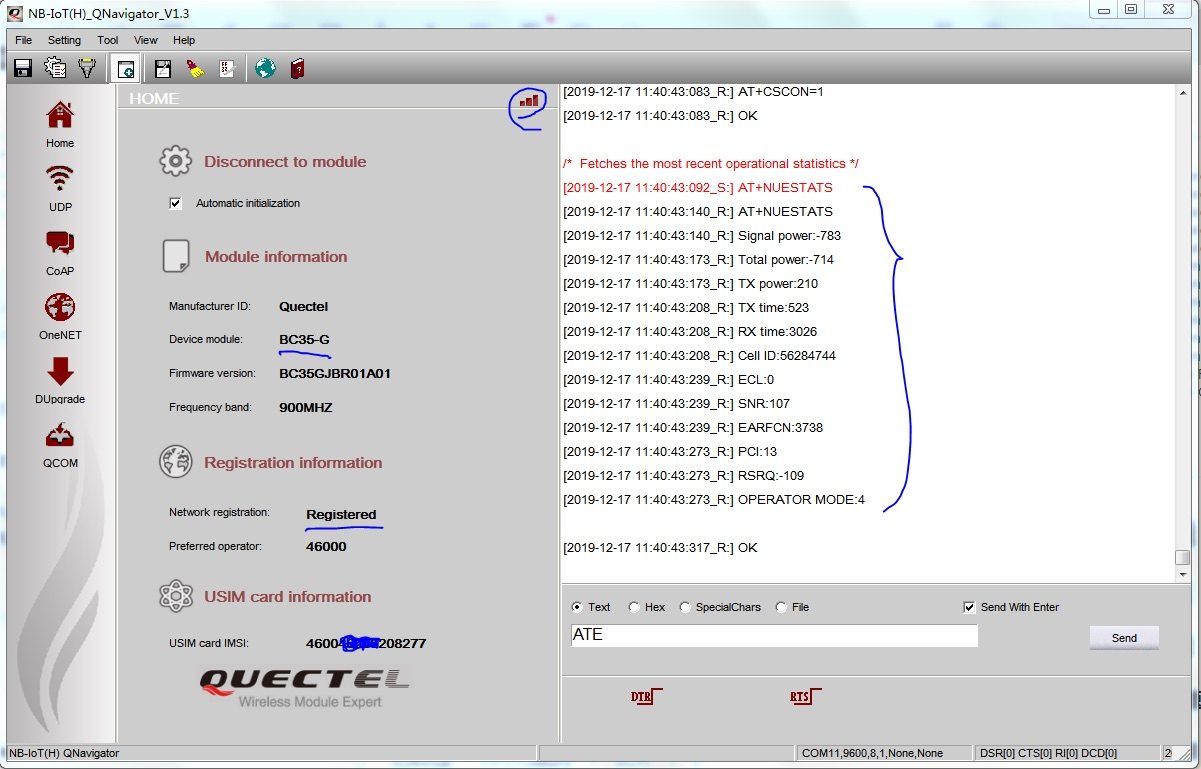

   Step2.：打开NB-IoT(H)_QNavigator_V1.3软件，设置好端口，要去控制面中看下USB端口，没有的话要去下驱动（驱动人生了解下）。在HOME中，终端入网ConnectModule，如果看到卡号和注册到基站，那么就说明板子已经入网成功。

   注册时比较费劲，可以将板子抬高些。注册完会出现信号格，注册状态，卡号，通信模组型号，在AT命令中会显示基站信息。

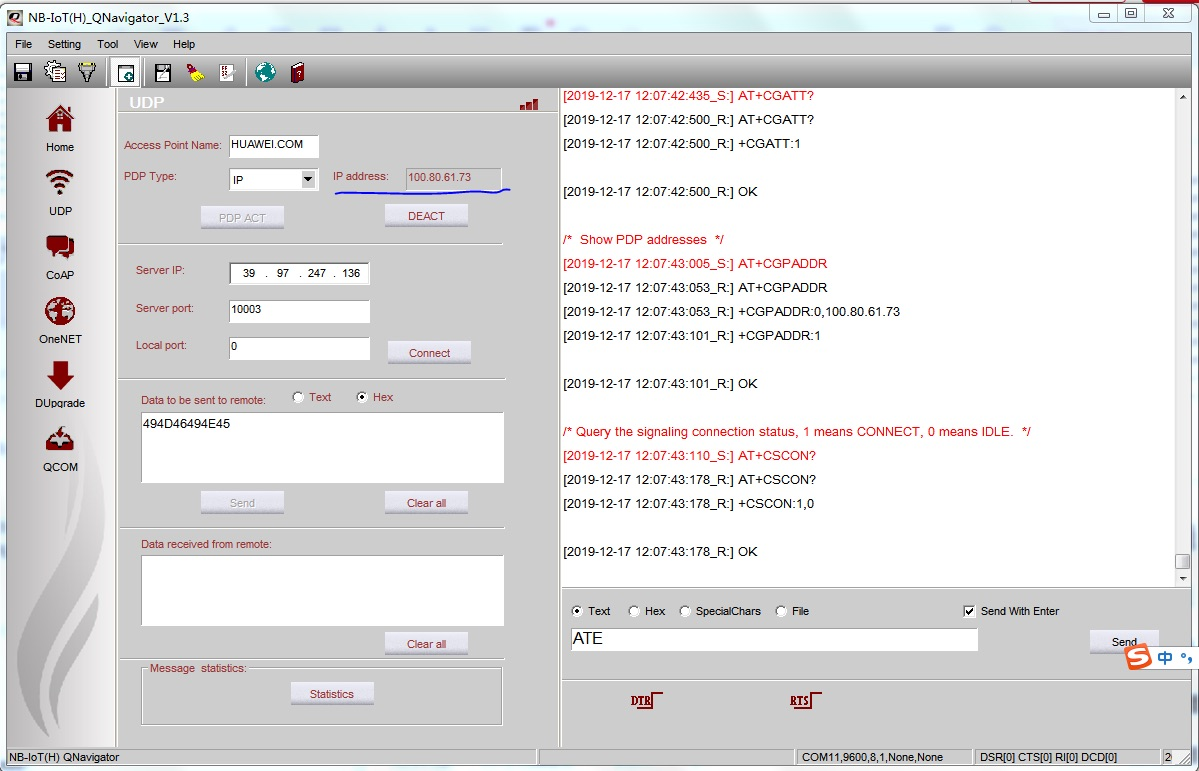

Step3.：在UDP中PDP一下，如果给分配一个IP地址即相当于创建Socket接收数据。在服务器中SocketTOOL开个端口，这里开的10003端口。在NB软件填写公网IP，端口号，本地端口可以写0.如下图：

文本模式发送4444，也可以发送16进制，显示的时候[34343434]4444，如下图发送16进制494D46494E45，服务器显示【494D46494E45】IMFINE。

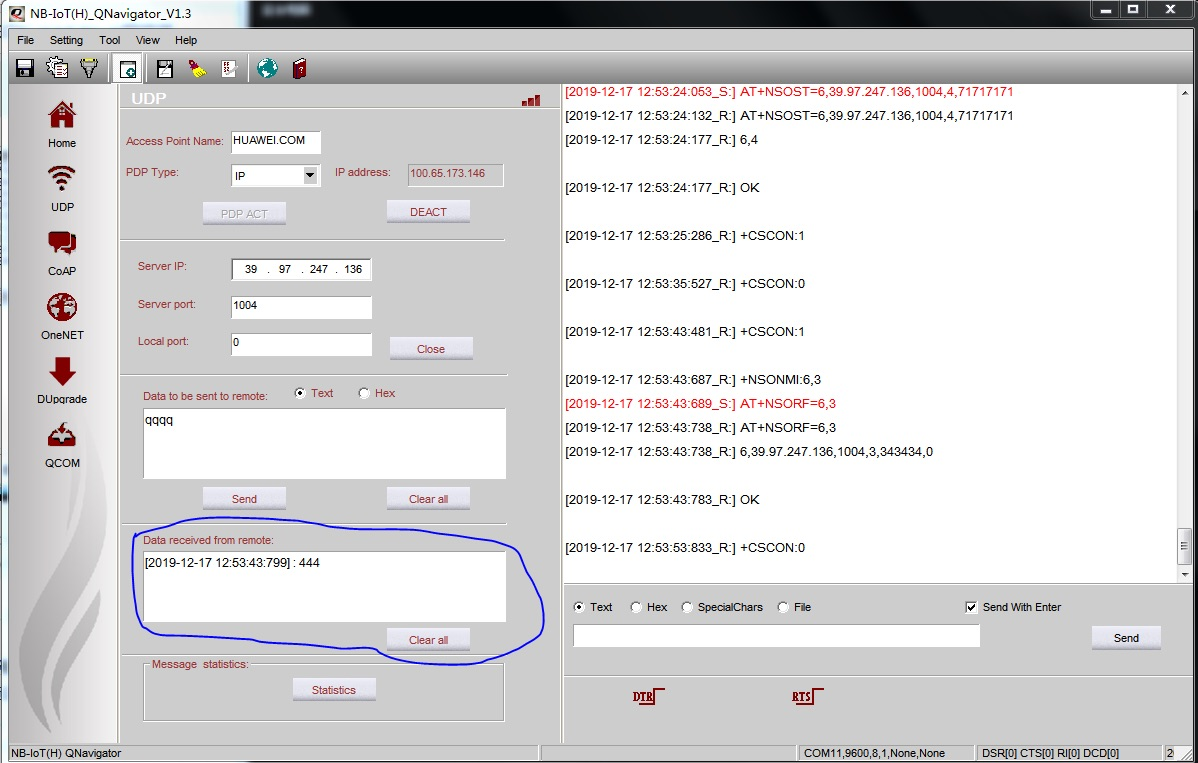

改了个端口那个端口有点长，比较慢，改成1004，实现数据上传至阿里云服务器。从服务器发送444，在NB软件接收命令如下图：

第一次写文，慢慢加强[QAQ]
