1. 什么是iscsi

ISCSI（Internet Small Computer System Interface），Internet小型计算机系统接口，又称为IP-SAN 是一种基于因特网及SCSI-3协议下的存储技术，由IETF提出，并于2003年2月11日成为正式的标准
iscsi是直接对设备进行共享的服务

• 1
• 2

2. iscsi与nfs比较

nfs是对文件系统的共享： 是将服务器的磁盘以文件系统的形式映射到内核上面，然后在内核上面开启一个nfs服务，就可以把自己的文件系统共享出去了
也就是客户端在本地直接可以远程修改nfs上面的东西，并且同步到nfs
现在我们想把服务器的磁盘直接划分一块出来放到内核上面，在内核上面直接下载iscsi服务，直接将设备共享
此时客户端就可以发现并且使用服务端的共享磁盘了
之前共享出来的文件系统叫做nfs 现在共享出来的设备叫iscsi

• 1
• 2
• 3
• 4
• 5

3. ISCSI服务器的搭建

实验准备：此实验需要两台虚拟机，一台desktop虚拟机做测试端，一台server虚拟机做服务器端
配置desktop的静态ip为172.25.254.114，配置server的静态ip为172.25.254.214，并且配置好两台虚拟机的yum源

在服务端搭建iscsi服务器：

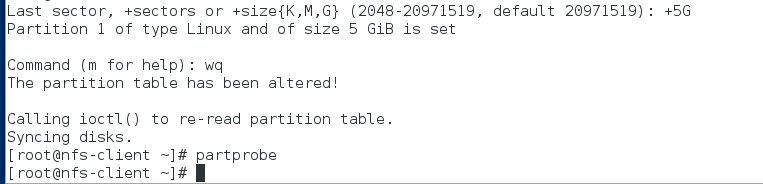

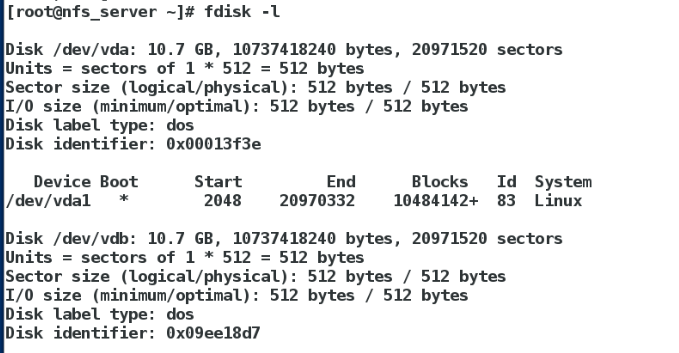

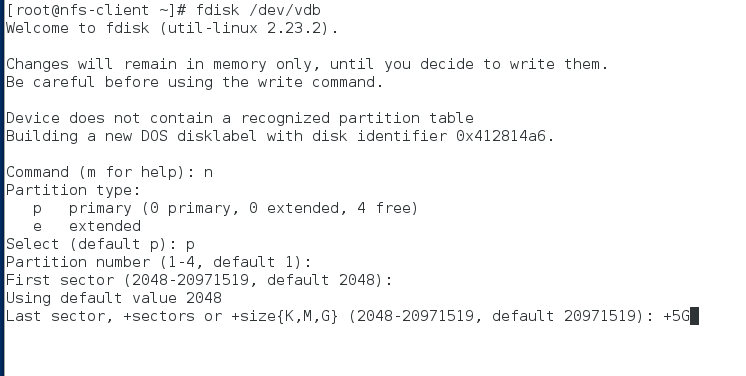

fdisk /dev/vdb #将server虚拟机的/dev/vdb设备划分分区，大小为5G，作为共享的设备

划分完成之后wq退出保存，输入 partprobe同步分区表

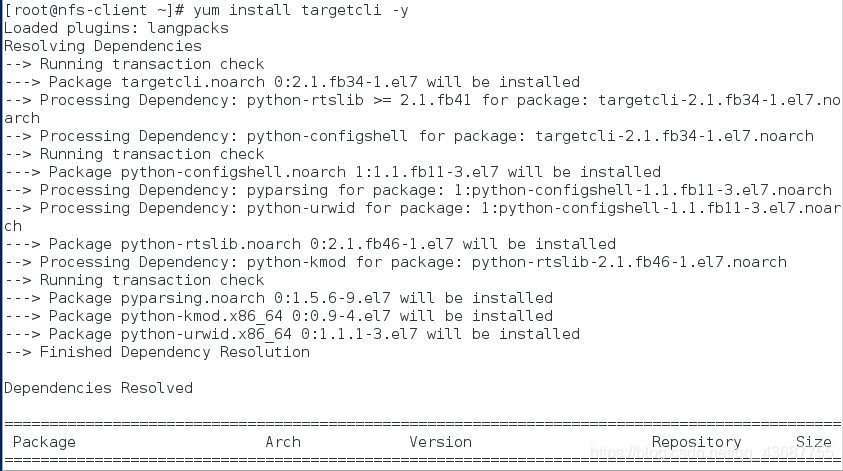

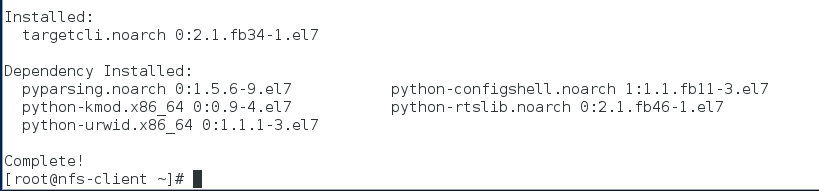

在服务器端使用yum源安装targetcli软件

可以看到，安装成功

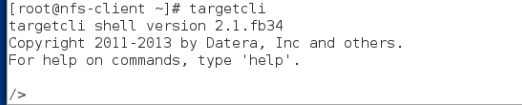

targetcli #创建共享出去的设备

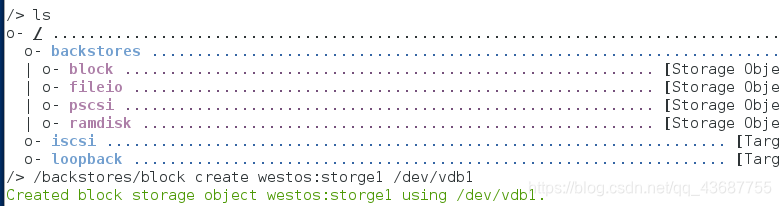

ls /> #ls查看子目录
/> /backstores/block create westos:storage1 /dev/vdb1 #创建设备（给要共享的设备命名）
/> /iscsi create iqn.2019-08.com.westos:storage1 #存储创建共享名称iqn（ internet quality name）：全局限定名称
/> /iscsi/iqn.2019-08.com.westos:storage1/tpg1/luns create /backstores/block/westos:storage1 #luns关联设备
/> /iscsi/iqn.2019-08.com.westos:storage1/tpg1/acls create iqn.2019-08.com.westos:key1 #acls产生密钥
/> /iscsi/iqn.2019-08.com.westos:storage1/tpg1/portals create 172.25.254.114   #portals创建端口
 /> exit退出
  在火墙中添加端口3260/tcp

• 1
• 2
• 3
• 4
• 5
• 6
• 7
• 8
• 9

targetcli

ls

/backstores/block create westos:storage1 /dev/vdb1 #创建设备（给要共享的设备命名）

/iscsi create iqn.2019-08.com.westos:storage1 #存储创建共享名称

/iscsi/iqn.2019-08.com.westos:storage1/tpg1/luns create /backstores/block/westos:storage1 #luns关联设备

/iscsi/iqn.2019-08.com.westos:storage1/tpg1/acls create iqn.2019-08.com.westos:key1 #acls产生密钥

/iscsi/iqn.2019-08.com.westos:storage1/tpg1/portals create 172.25.254.214 #portals创建端口

exit 退出

由于iscsi使用3260端口，并且采用tcp协议，所以在火墙中要添加3260端口，写入以下内容

在desktop客户端测试：

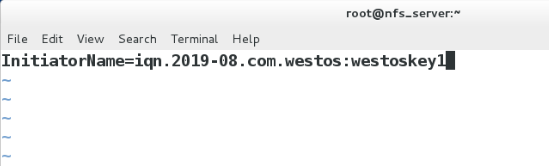

编辑添加密钥的配置文件

将密钥添加进去

重启iscsi服务

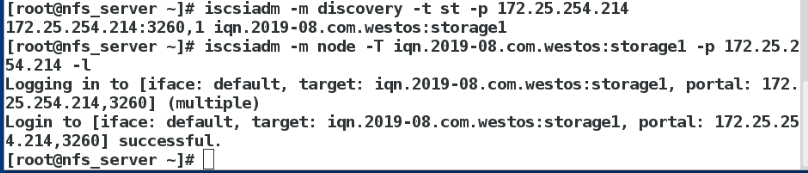

iscsiadm -m discovery -t st -p 172.25.254.214 #发现172.25.254.214共享出来的设备
iscsiadm -m node -T iqn.2019-05.com.westos:strage1 -p 172.25.254.214 -l# 登陆共享出来的设备

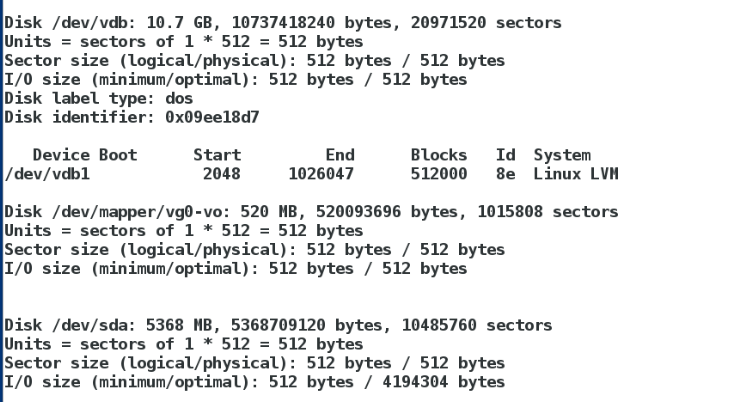

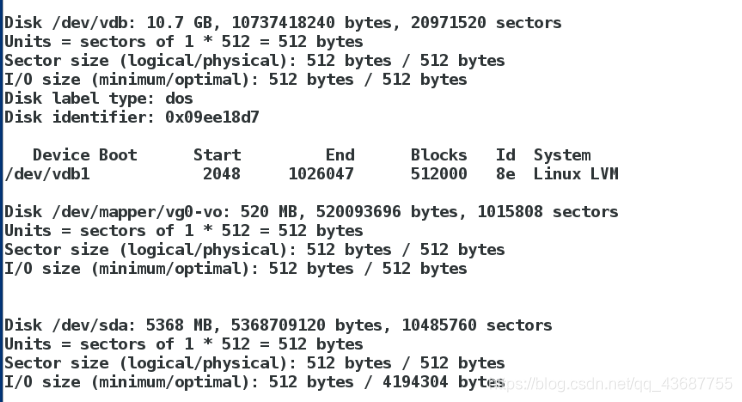

fdisk -l #查看系统设备和分区

可以看到，/dev/sda已经存在，大小为5G，说明已经成功将网络磁盘共享出来了

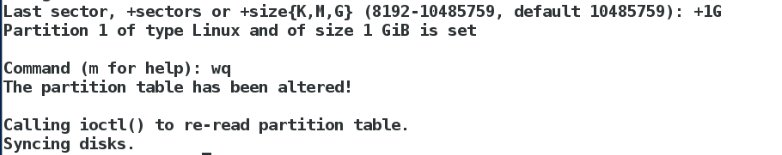

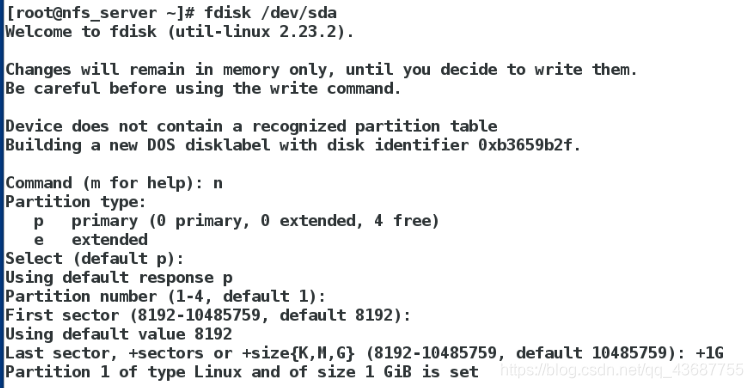

直接在它上面划分分区，挂载使用

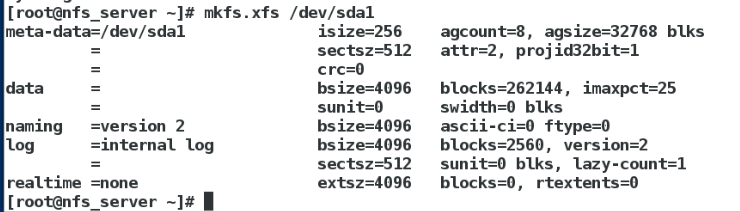

mkfs.xfs /dev/sda1 # 格式化这个分区为xfs文件格式

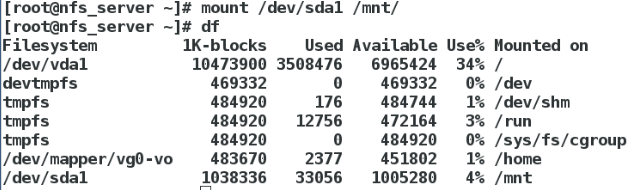

mount /dev/sda1 /mnt # 挂载到本地

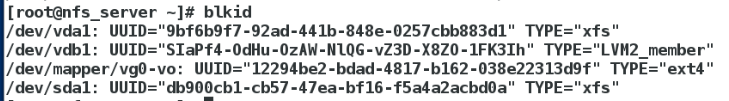

blkid #查询设备上所使用的文件系统的类型

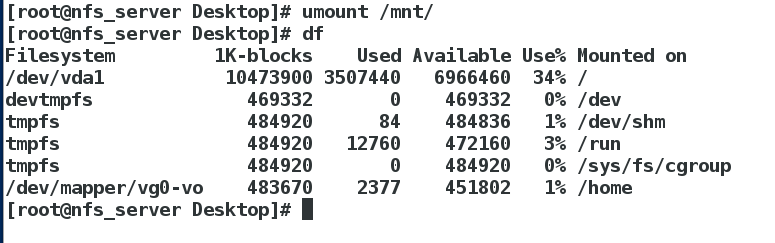

umount /mnt #先解挂

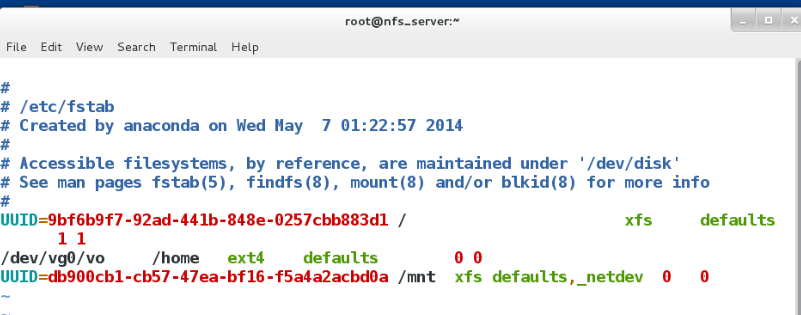

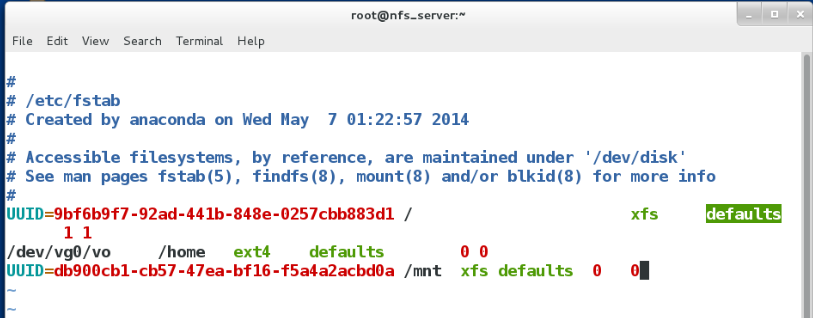

vim /etc/fstab #编辑永久挂载配置文件
mount -a #使挂载生效

共享设备的名字会变，不稳定，因此用id
如果只写defaults，不加_netdev, 则系统无法重启

写入正确的内容：

reboot #重启desktop虚拟机

注意：第一次会起不来，这是一个bug
在真机里面强制关机：rht-vmctl poweroff server
再重新打开desktop虚拟机：
rht-vmctl start server
rht-vmctl view server

• 1
• 2
• 3
• 4
• 5

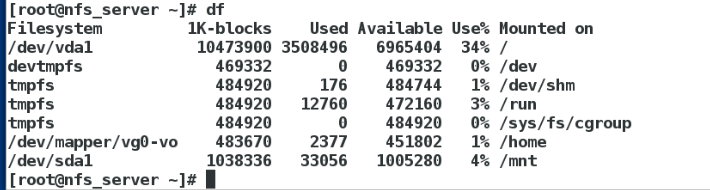

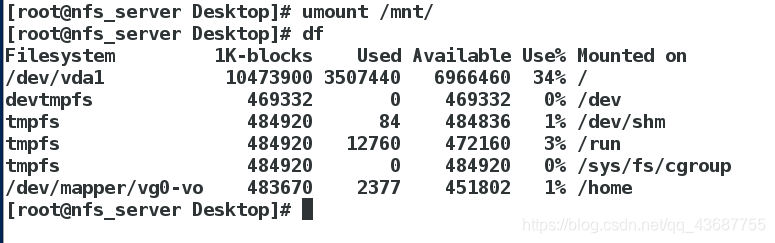

重启之后 df 查看网络磁盘是否为永久挂载

可以看到，reboot之后，网络磁盘挂载仍然存在

4. 如何删除这个设备

在desktop测试端设备停止：

先解挂

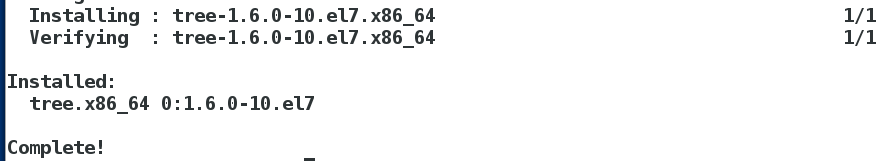

yum istall tree -y#安装这个树形显示服务

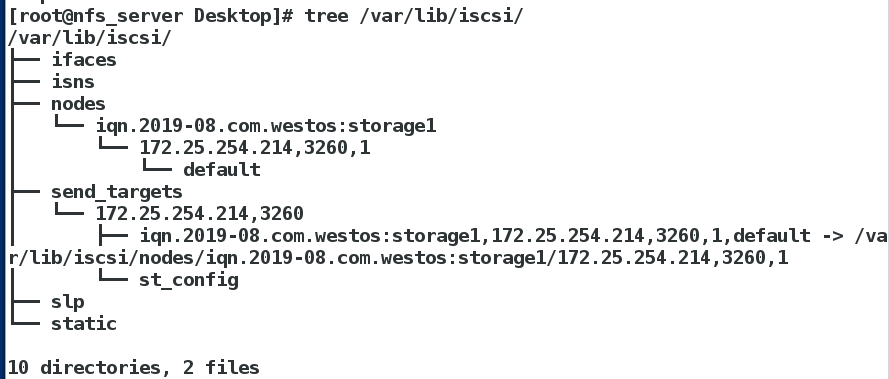

tree /var/lib/iscsi/ #查看网络磁盘信息，上边是记录，下边是连接方式

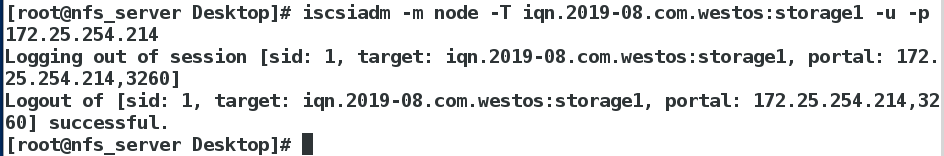

iscsiadm -m node -T iqn.2019-08.com.westos:strage1 -p 172.25.254.214 -u #临时断开共享设备

iscsiadm -m node -T iqn.2019-05.com.westos:strage1 -p 172.25.254.111 -o delete 永久删除共享设备

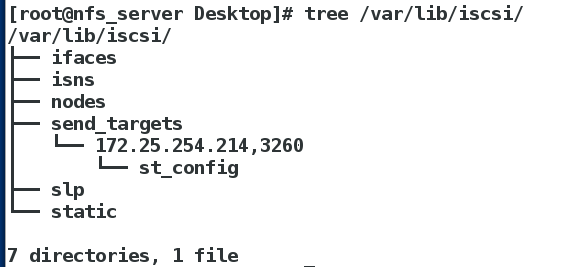

tree /var/lib/iscsi/ #查看网络磁盘信息，已经将设备删除了

重启iscsi服务，查看设备信息

可以看到，/dev/sda不存在了

在server服务器端设备清空：

targetcli #进入划分共享设备的状态

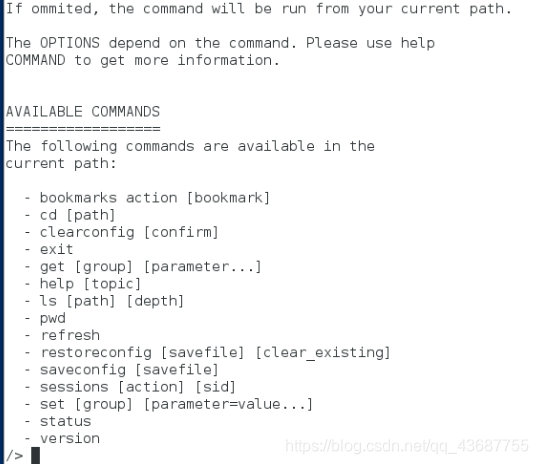

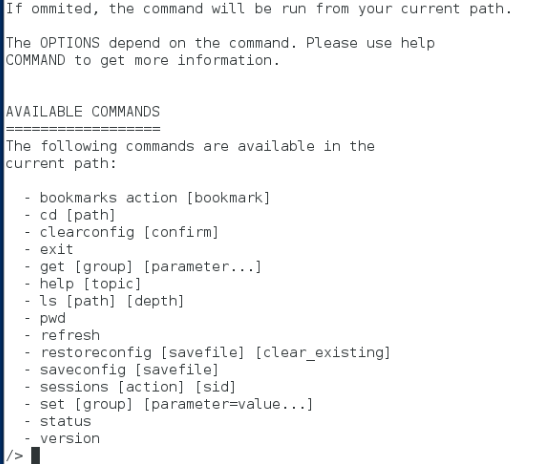

help # 查看参数使用方法
clearconfig confirm=Ture
ls #此时已经在服务端上永久删除
exit # 退出

• 1
• 2
• 3
• 4
• 5

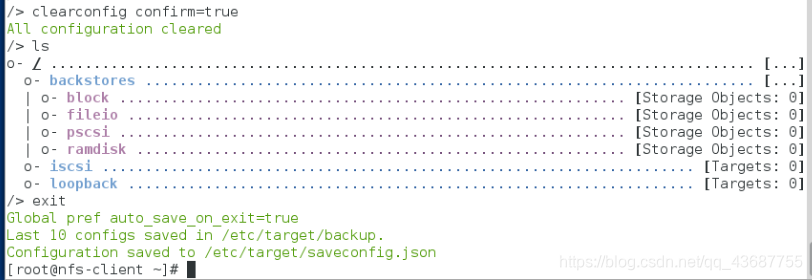

targetcli #进入划分共享设备的状态

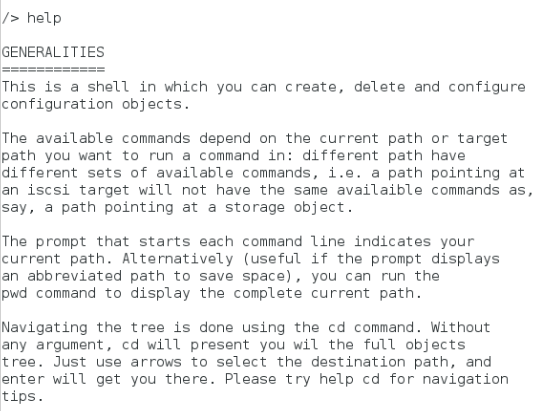

help # 查看参数使用方法

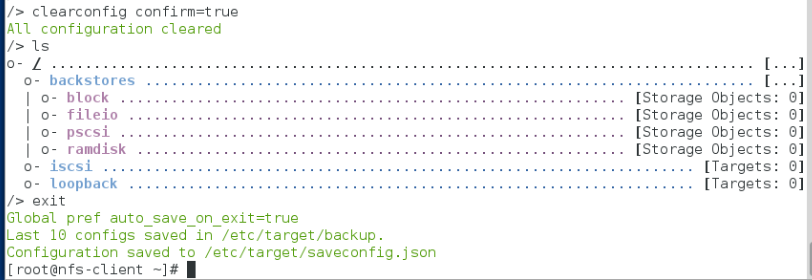

clearconfig confirm=Ture #清除设备

ls #查看目录，发现设备全部被清除

exit，可以看到，设备完全被清空
