作用
用例图：也被称为用户模型图，它是从客户角度来描述系统功能的，描述角色以及角色与用例之间的连接关系。说明的是谁要使用系统，以及他们使用该系统可以做些什么。
基本组件
它包含三个基本组件：参与者(使用系统的人或事物)、用例(代表系统的某项完整的功能，在图形中使用椭圆型表示)、关系(泛化关系、扩展关系、包含关系，关联关系)。
1. 参与者(Actor)——与应用程序或系统进行交互的用户、组织或外部系统。用一个小人表示。
2. 用例(Use Case)——用例就是外部可见的系统功能，对系统提供的服务进行描述。用椭圆表示。

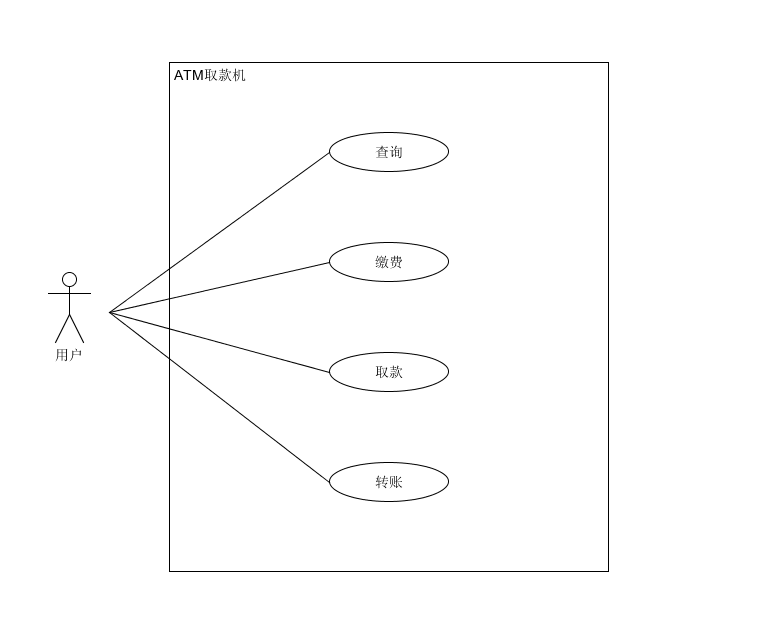

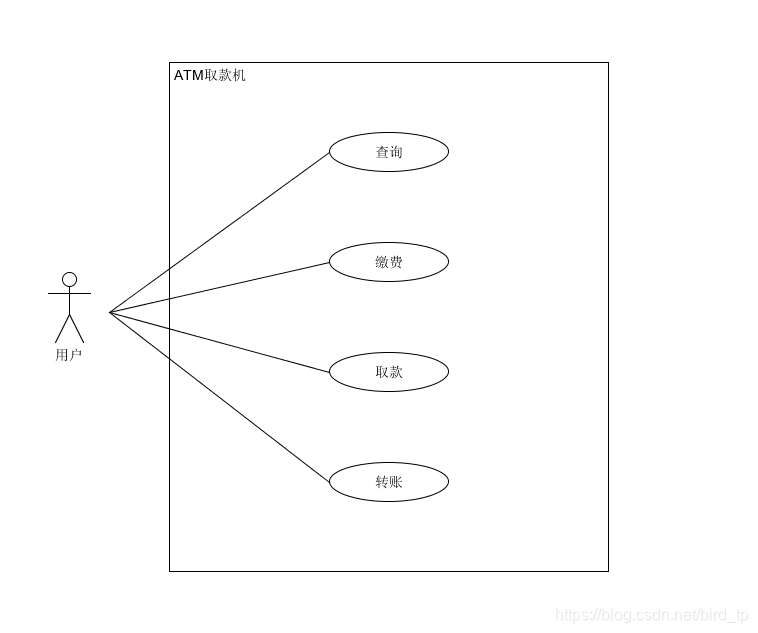

案例：

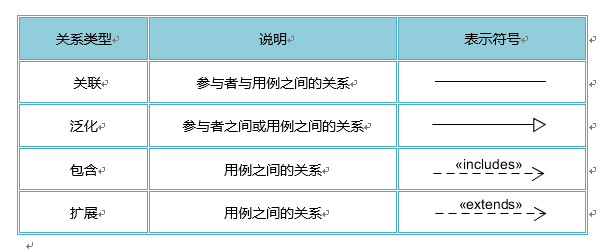

四种关系：

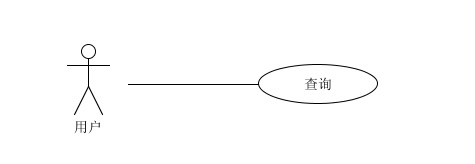

a. 关联(Association)
表示参与者与用例之间的通信，任何一方都可发送或接受消息。
【箭头指向】：无箭头，将参与者与用例相连接，指向消息接收方

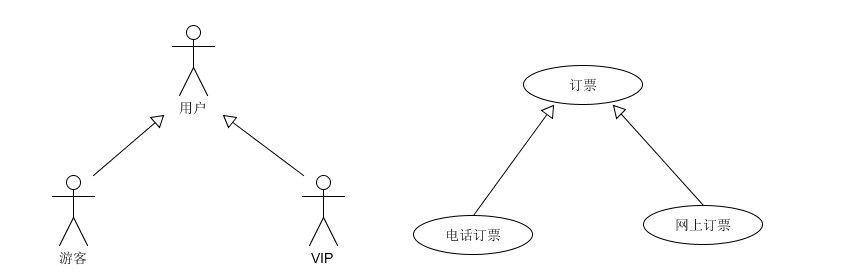

b. 泛化(Inheritance)
就是通常理解的继承关系，子用例和父用例相似，但表现出更特别的行为；子用例将继承父用例的所有结构、行为和关系。子用例可以使用父用例的一段行为，也可以重载它。父用例通常是抽象的。在实际应用中很少使用泛化关系，子用例中的特殊行为都可以作为父用例中的备选流存在。
【箭头指向】：指向父用例
c. 包含(Include)
包含关系用来把一个较复杂用例所表示的功能分解成较小的步骤。包含关系对典型的应用就是复用，也就是定义中说的情景。但是有时当某用例的事件流过于复杂时，为了简化用例的描述，我们也可以把某一段事件流抽象成为一个被包含的用例；相反，用例划分太细时，也可以抽象出一个基用例，来包含这些细颗粒的用例。这种情况类似于在过程设计语言中，将程序的某一段算法封装成一个子过程，然后再从主程序中调用这一子过程。

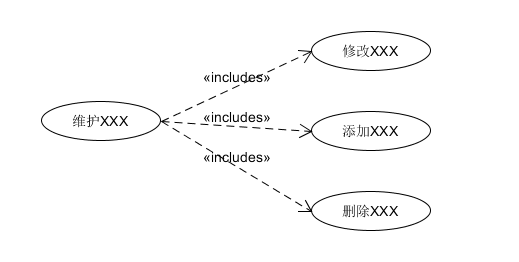

例如：业务中，总是存在着维护某某信息的功能，如果将它作为一个用例，那添加、修改以及删除都要在用例详述中描述，过于复杂；如果分成添加用例、修改用例和删除用例，则划分太细。这时包含关系可以用来理清关系。
【箭头指向】：指向分解出来的功能用例

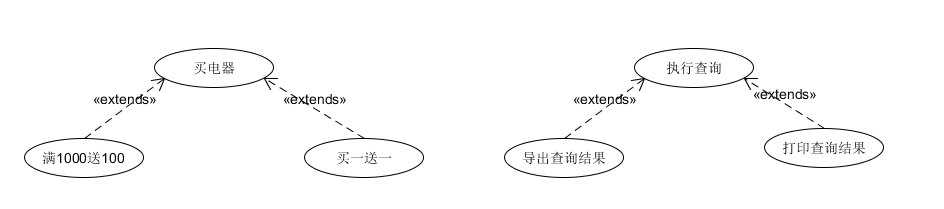

d. 扩展(Extend)
扩展关系是指用例功能的延伸，相当于为基础用例提供一个附加功能。将基用例中一段相对独立并且可选的动作，用扩展（Extension）用例加以封装，再让它从基用例中声明的扩展点（Extension Point）上进行扩展，从而使基用例行为更简练和目标更集中。扩展用例为基用例添加新的行为。扩展用例可以访问基用例的属性，因此它能根据基用例中扩展点的当前状态来判断是否执行自己。但是扩展用例对基用例不可见。
对于一个扩展用例，可以在基用例上有几个扩展点。
【箭头指向】：指向基础用例

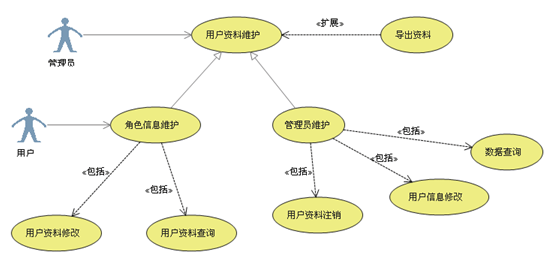

案例
