一文看懂AOE到底是什么！

一、背景

1.1 AoE是什么

AoE (AI on Edge) 是一个滴滴开源的终端侧AI集成运行时环境(IRE)。以 “稳定性、易用性、安全性” 为设计原则，帮助开发者将不同框架的深度学习算法轻松部署到终端高效执行，Github 地址是 https://github.com/didi/aoe。

为什么要做一个 AI 终端集成运行时框架，原因有两个：

一是随着人工智能技术快速发展，这两年涌现出了许多运行在终端的推理框架，在给开发者带来更多选择的同时，也增加了将AI布署到终端的成本；

二是通过推理框架直接接入AI的流程比较繁琐，涉及到动态库接入、资源加载、前处理、后处理、资源释放、模型升级，以及如何保障稳定性等问题。

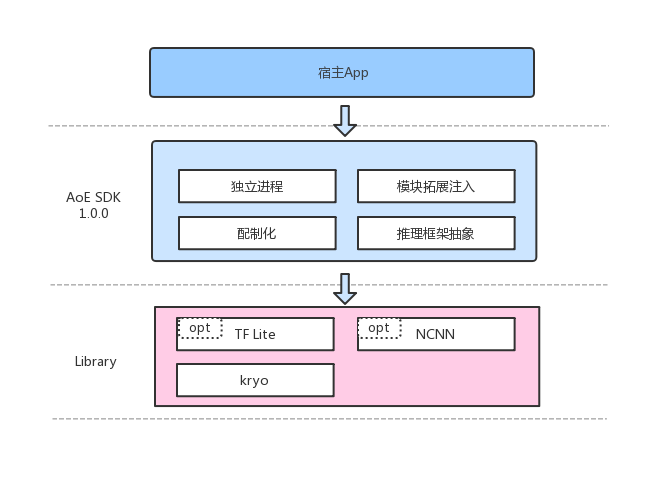

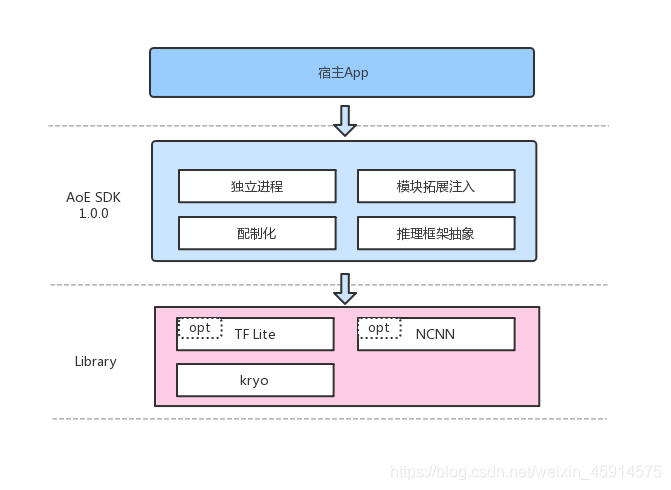

目前AoE SDK已经在滴滴银行卡OCR上应用使用，想更加清晰地理解 AoE 和推理框架、宿主 App 的关系，可以通过下面的业务集成示意图来了解它。
在这里插入图片描述

1.2 终端推理框架一览

下面是终端运行的8种主流推理框架（排名不分先后）。

序号	名称	开发者	开源时间	描述
1	TensorFlow Lite	Google	2017	TensorFlow Lite使用Android Neural Networks API，默认调用CPU，目前最新的版本已经支持GPU。
2	Core ML	Apple	2017	Core ML是2017年Apple公司在WWDC上与iOS11同时发布的移动端机器学习框架，底层使用Accelerate和Metal分别调用CPU和GPU。Core ML需要将你训练好的模型转化为Core ML model
3	Caffe2	Facebook	2017	Caffe2是facebook在2017年发布的一个跨平台的框架，不仅仅支持Windows，Linux，Macos三大桌面系统，也支持移动端iOS，Android，可以说是集训练和推理于一身。
4	NCNN	腾讯	2017	NCNN是2017年腾讯优图实验室开源的移动端框架，使用C++ 实现，支持Android和iOS两大平台。
5	Paddle-Mobile	百度	2017	Paddle-Mobile是2017年百度PaddlePaddle组织下的移动端深度学习开源框架，当时叫做mobile-deep-learning(MDL)。支持安卓和iOS平台，CPU和GPU使用，提供量化工具。
6	QNNPACK	Facebook	2018	QNNPACK是Facebook在2018年发布的int8量化低精度高性能开源框架，全称Quantized Neural Network PACKage，用于手机端神经网络计算的加速，已经被整合到PyTorch 1.0中，在Caffe2里就能直接使用。
7	MACE	小米	2018	MACE是2018年小米在开源中国开源世界高峰论坛中宣布开源的移动端框架，以OpenCL和汇编作为底层算子，提供了异构加速可以方便在不同的硬件上运行模型，同时支持各种框架的模型转换。
8	MNN	阿里巴巴	2019	MNN是2019年阿里开源的移动端框架，不依赖第三方计算库，使用汇编实现核心运算，支持Tensorflow、Caffe、ONNX等主流模型文件格式，支持CNN、RNN、GAN等常用网络。

1.3 AoE 如何支持各种推理框架

从本质上来说，无论是什么推理框架，都必然包含下面 5 个处理过程，对这些推理过程进行抽象，是 AoE 支持各种推理框架的基础。

目前，AoE 实现了两种推理框架 NCNN 和 TensorFlow Lite 的支持，以这两种推理框架为例，说明一下 5 个推理过程在各自推理框架里的形式。

推理框架	初使化	前处理	执行推理	后处理	释放资源
NCNN	int load_param(const unsigned char* mem);int load_model(const unsigned char* mem);	…	int input(const char* blob_name, const Mat& in);int extract(const char* blob_name, Mat& feat);	…	void release();
TF Lite	public Interpreter(@NonNull ByteBuffer byteBuffer, Interpreter.Options options)	…	public void run(Object input, Object output)	…	public void close();

1.4 AoE 支持哪些平台

目前，AoE 已经开源的运行时环境 SDK 包括 Android 和 iOS 平台，此外 Linux 平台运行时环境 SDK 正在紧锣密鼓地开发中，预计在9月底也会和大家正式见面。

二、工作原理

2.1 抽象推理框架的处理过程

前面已经介绍了，不同推理框架包含着共性的过程，它们分别是初使化、前处理、执行推理、后处理、释放资源。对 AoE 集成运行环境来说，最基本的便是抽象推理操作，通过依赖倒置的设计，使得业务只依赖AoE的上层抽象，而不用关心具体推理框架的接入实现。这种设计带来的最大的好处是开发者随时可以添加新的推理框架，而不用修改框架实现，做到了业务开发和 AoE SDK 开发完全解耦。

在 AoE SDK 中这一个抽象是 InterpreterComponent（用来处理模型的初使化、执行推理和释放资源）和 Convertor（用来处理模型输入的前处理和模型输出的后处理），InterpreterComponent 具体实现如下：

/**
 * 模型翻译组件
 */
interface InterpreterComponent<TInput, TOutput> extends Component {
    /**
     * 初始化，推理框架加载模型资源
     *
     * @param context      上下文，用与服务绑定
     * @param modelOptions 模型配置列表
     * @return 推理框架加载
     */
    boolean init(@NonNull Context context, @NonNull List<AoeModelOption> modelOptions);

    /**
     * 执行推理操作
     *
     * @param input 业务输入数据
     * @return 业务输出数据
     */
    @Nullable
    TOutput run(@NonNull TInput input);

    /**
     * 释放资源
     */
    void release();

    /**
     * 模型是否正确加载完成
     *
     * @return true，模型正确加载
     */
    boolean isReady();
}

Convertor的具体实现如下：

interface Convertor<TInput, TOutput, TModelInput, TModelOutput> {
    /**
     * 数据预处理，将输入数据转换成模型输入数据
     *
     * @param input 业务输入数据
     * @return 模型输入数据
     */
    @Nullable
    TModelInput preProcess(@NonNull TInput input);

    /**
     * 数据后处理，将模型输出数据转换成业务输出数据
     *
     * @param modelOutput 模型输出数据
     * @return
     */
    @Nullable
    TOutput postProcess(@Nullable TModelOutput modelOutput);
}

2.2 稳定性保障

众所周知，Android平台开发的一个重要的问题是机型适配，尤其是包含大量Native操作的场景，机型适配的问题尤其重要，一旦应用在某款机型上面崩溃，造成的体验损害是巨大的。有数据表明，因为性能问题，移动App每天流失的活跃用户占比5%，这些流失的用户，6 成的用户选择了沉默，不再使用应用，3 成用户改投竞品，剩下的用户会直接卸载应用。因此，对于一个用户群庞大的移动应用来说，保证任何时候App主流程的可用性是一件最基本、最重要的事。结合 AI 推理过程来看，不可避免地，会有大量的操作发生在 Native 过程中，不仅仅是推理操作，还有一些前处理和资源回收的操作也比较容易出现兼容问题。为此，AoE 运行时环境 SDK 为 Android 平台上开发了独立进程的机制，让 Native 操作运行在独立进程中，同时保证了推理的稳定性（偶然性的崩溃不会影响后续的推理操作）和主进程的稳定性（主进程任何时候不会崩溃）。

具体实现过程主要有三个部分：注册独立进程、异常重新绑定进程以及跨进程通信优化。

第一个部分，注册独立进程，在 Manifest 中增加一个 RemoteService 组件，代码如下：

<application>
    <service
        android:name=".AoeProcessService"
        android:exported="false"
        android:process=":aoeProcessor" />

</application>

第二个部分，异常重新绑定独立进程，在推理时，如果发现 RemoteService 终止了，执行 “bindService()” 方法，重新启动 RemoteService。

@Override
public Object run(@NonNull Object input) {
    if (isServiceRunning()) {
        ...(代码省略)//执行推理
    } else {
        bindService();//重启独立进程
    }
    return null;
}

第三个部分，跨进程通信优化，因为独立进程，必然涉及到跨进程通信，在跨进程通信里最大的问题是耗时损失，这里，有两个因素造成了耗时损失：

传输耗时
序列化/反序列化耗时

相比较使用binder机制的传输耗时，序列化/反序列化占了整个通信耗时的90%以上。由此可见，对序列化/反序列化的优化是跨进程通信优化的重点。

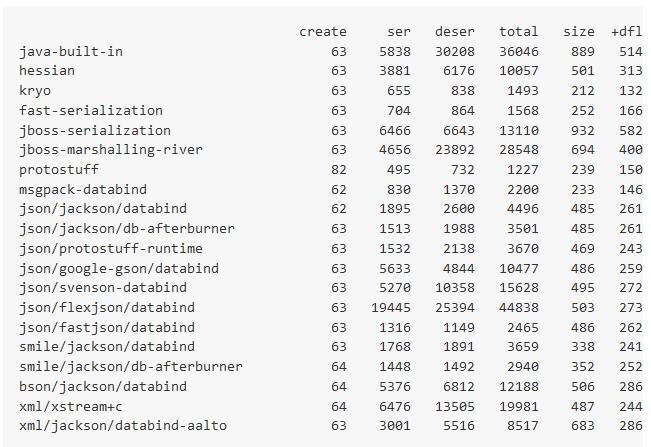

对比了当下主流的序列化/反序列化工具，最终AoE集成运行环境使用了kryo库进行序列化/反序列。 以下是对比结果，数据参考oschina的文章《各种 Java 的序列化库的性能比较测试结果》。

三、MNIST集成示例

3.1 对TensorFlowLiteInterpreter的继承

当我们要接入一个新的模型时，首先要确定的是这个模型运行在哪一个推理框架上，然后继承这个推理框架的InterpreterComponent实现，完成具体的业务流程。MNIST是运行在TF Lite框架上的模型，因此，**我们实现AoE的TF Lite的Interpreter抽象类，将输入数据转成模型的输入，再从模型的输出读取业务需要的数据。**初使化、推理执行和资源回收沿用TensorFlowLiteInterpreter的默认实现。

public class MnistInterpreter extends TensorFlowLiteInterpreter<float[], Integer, float[], float[][]> {

    @Nullable
    @Override
    public float[] preProcess(@NonNull float[] input) {
        return input;
    }

    @Nullable
    @Override
    public Integer postProcess(@Nullable float[][] modelOutput) {
        if (modelOutput != null && modelOutput.length == 1) {
            for (int i = 0; i < modelOutput[0].length; i++) {
                if (Float.compare(modelOutput[0][i], 1f) == 0) {
                    return i;
                }
            }
        }
        return null;
    }
}

3.2 运行时环境配置

接入MNIST的第二个步骤是配置推理框架类型和模型相关参数，代码如下：

mClient = new AoeClient(requireContext(), "mnist",
        new AoeClient.Options()
                .setInterpreter(MnistInterpreter.class)/*
                .useRemoteService(false)*/,
        "mnist");

3.3 推理执行

以下是MINST初使化推理框架、推理执行和资源回收的实现：

//初使化推理框架
int resultCode = mClient.init();
//推理执行
Object result = mClient.process(mSketchModel.getPixelData());
if (result instanceof Integer) {
    int num = (int) result;
    Log.d(TAG, "num: " + num);
    mResultTextView.setText((num == -1) ? "Not recognized." : String.valueOf(num));
}
//资源回收
if (mClient != null) {
    mClient.release();
}
