第二章 物理层

1.物理层的基本概念

1.物理层解决如何在连接各种计算机的传输媒体上传输数据比特流,而不是指具体的传输媒体。

2.物理层的主要任务描述为:确定传输媒体的接口的一些特性,即:

  • 机械特性:接口形状、大小、引线数目
  • 电气特性:电压范围(-5V到+5V)
  • 功能特性:-5V表示0,+5V表示1
  • 过程特性:即规程特性,规定建立连接时各个相关部件的工作步骤,

2.数据通信的基础知识

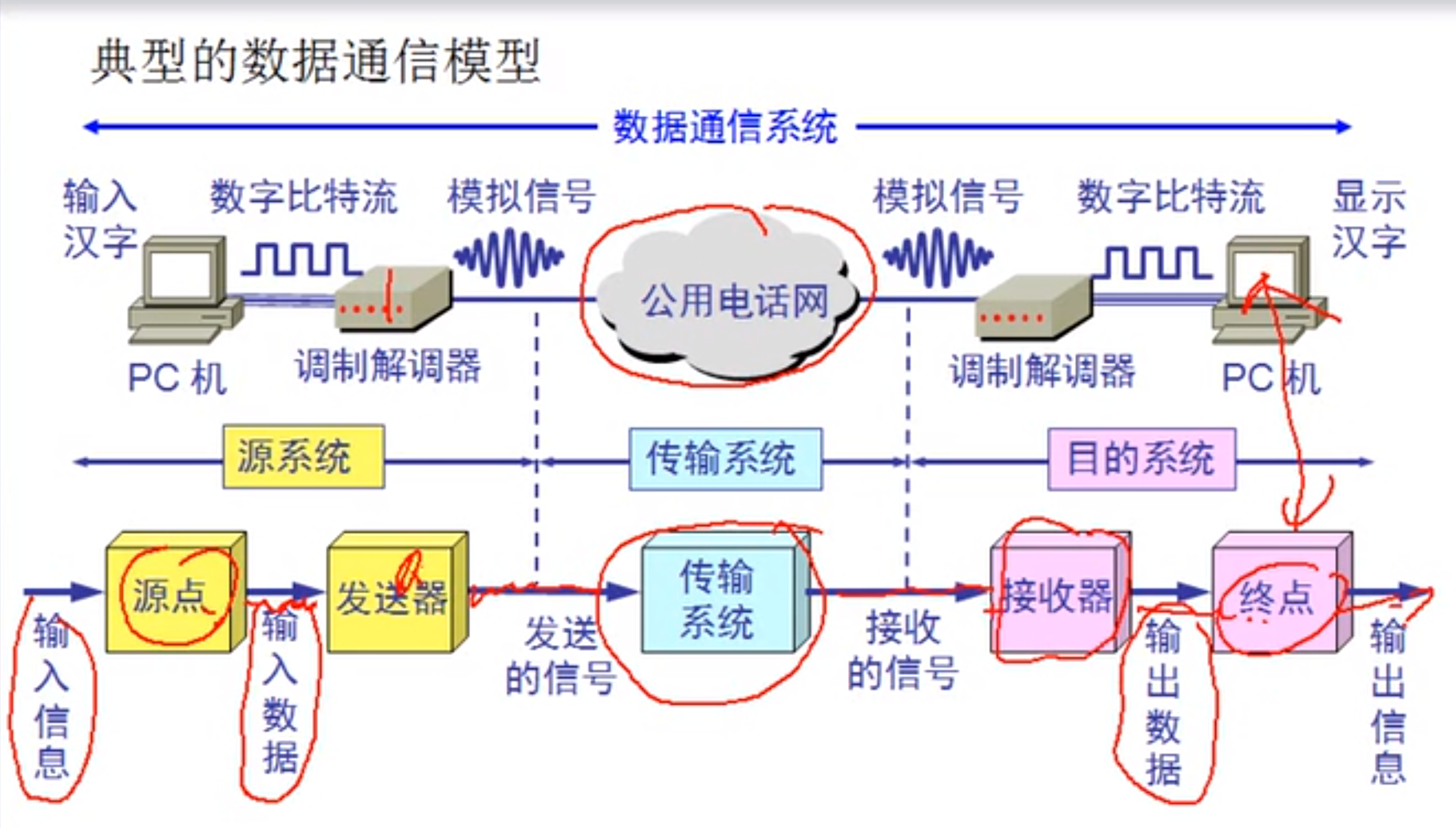

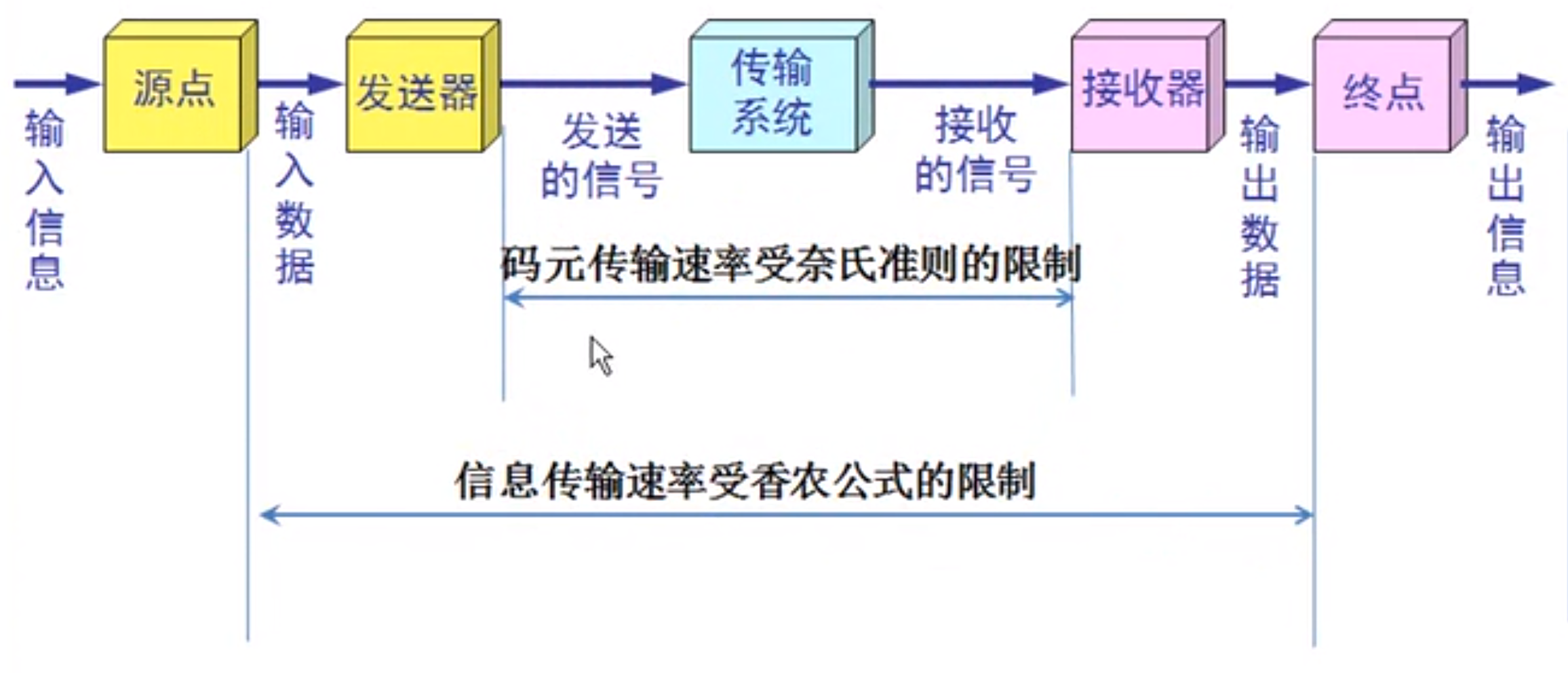

1.数据通信模型:
在这里插入图片描述
2.相关术语:

  • 通信的目的–传输信息
  • 数据–传送消息的实体
  • 信号–数据的电气或电磁的表现
    • 模拟信号–消息的参数的取值是连续的
    • 数字信号–消息的参数的取值是离散的
  • 码元–在使用时间域的波形表示数字信号时,则代表不同离散数值的基本波形就是码元。(010101:1是一个码元,0也是一个码元)在数字通信中常常用时间间隔相同的符号表示一个二进制数字,这样的时间间隔内的信号称为二进制码元(最大值为1,最小值为0)。这个间隔长度称为码元长度。1码元可以携带nbit的信息量。(若1码元携带3bit信息量,则最大值为111,最小值为000;若1码元携带4bit信息量,则最大值为1111,最小值为0000。)

3.信道:向一个方向传送信息的媒体。

  • 单向通信(单工通信)–只能有一个方向的通信。
  • 双向交替通信(半双工通信)–通信的双方都可以发送信息,但不能同时发送(也不能同时接收)。
  • 双向同时通信(全双工通信)–通信双方可以同时发送和接收信息。

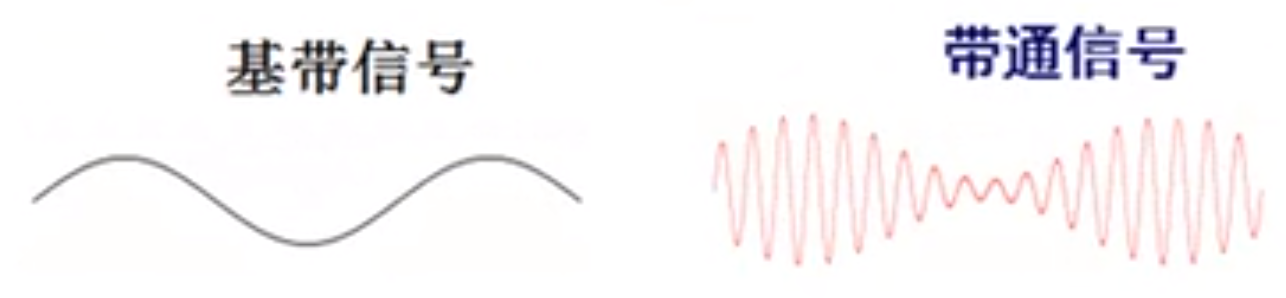

4.基带信号和带通信号:
在这里插入图片描述

  • 基带信号:来自信号源的信号,直接表达要传输的信息的信号。–近距离传输

  • 带通信号:把基带信号经过载波调制后,把信号的频率范围搬移到较高的频段以便在信道中传输的信号。–远距离传输

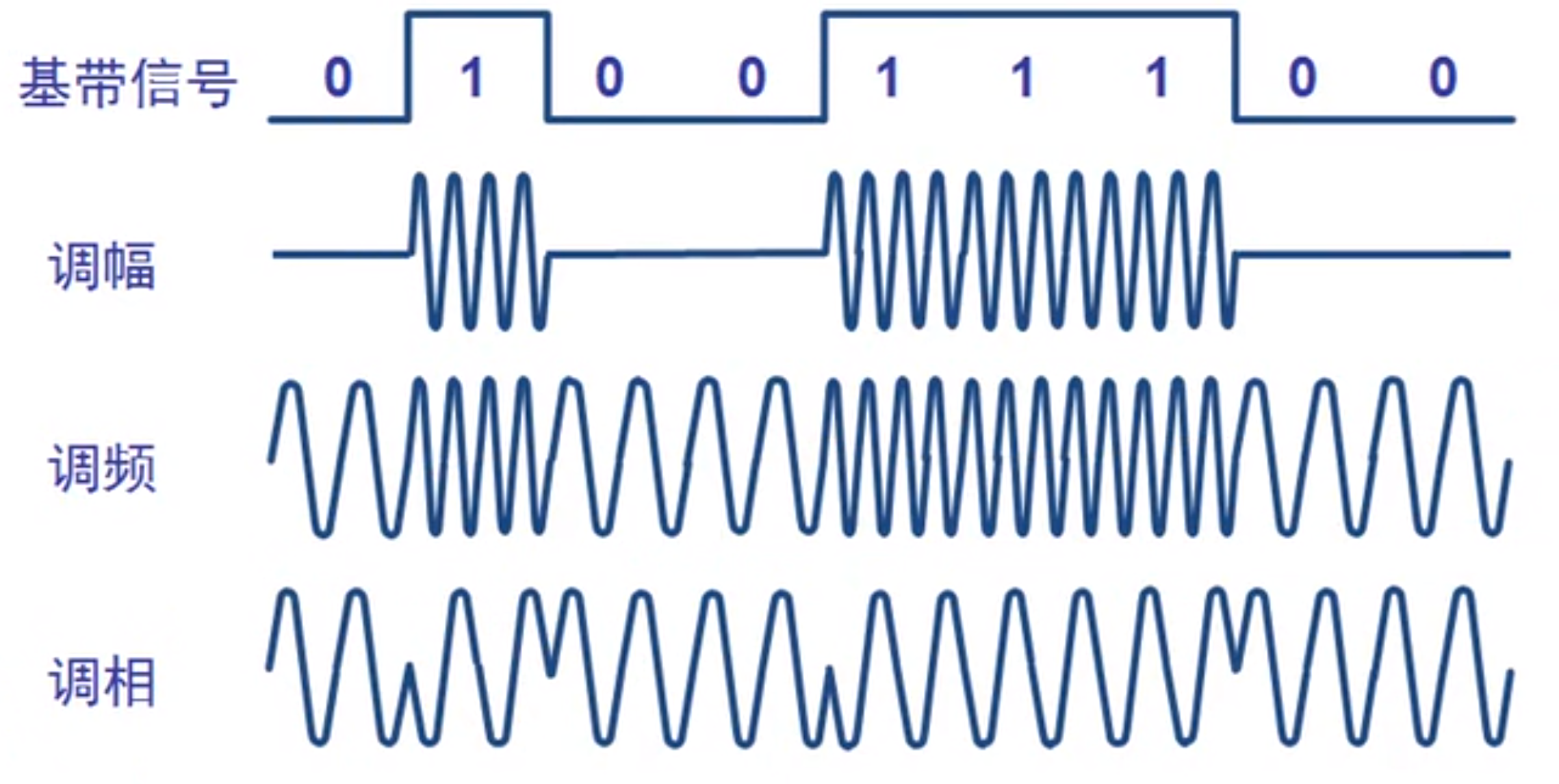

  • 基带信号调制为带通信号的方法:调幅、调频、调相(0–>1:正玄波变余弦波)。
    在这里插入图片描述

5.常用编码:

  • 单极性不归零码、双极性不归零码、单极性归零码、双极性归零码。
    在这里插入图片描述

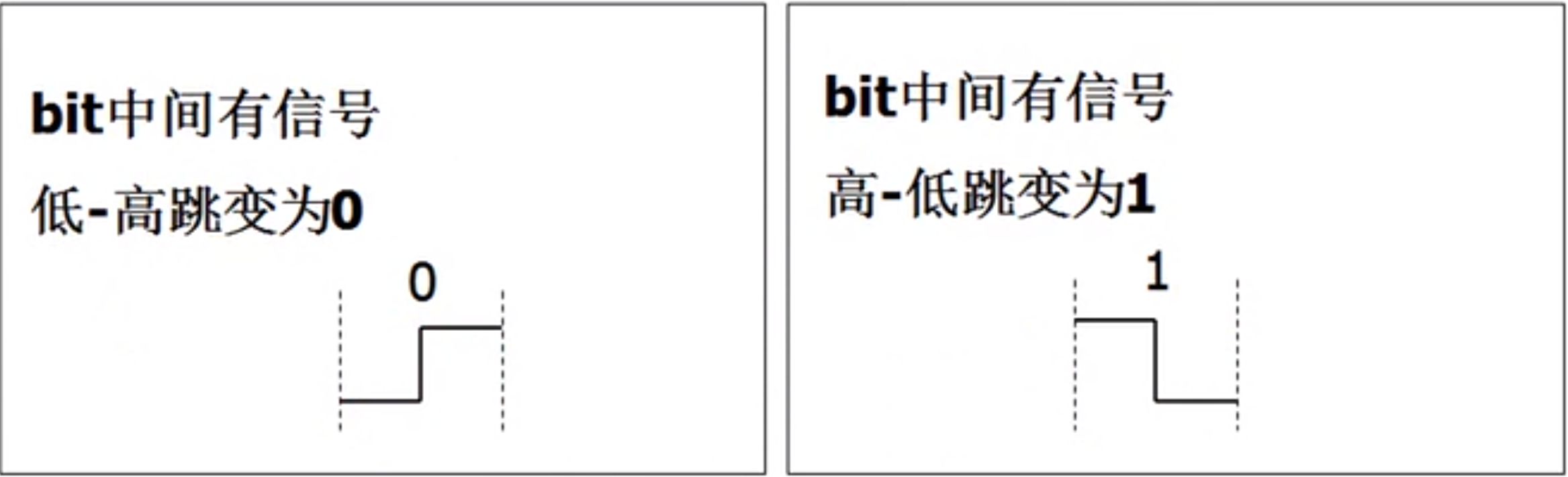

  • 曼彻斯特编码:一个时钟周期只可表示一个bit,并且必须通过两次采样才能得到一个bit,但它能携带时钟信号,且可表示没有数据传输。
    在这里插入图片描述

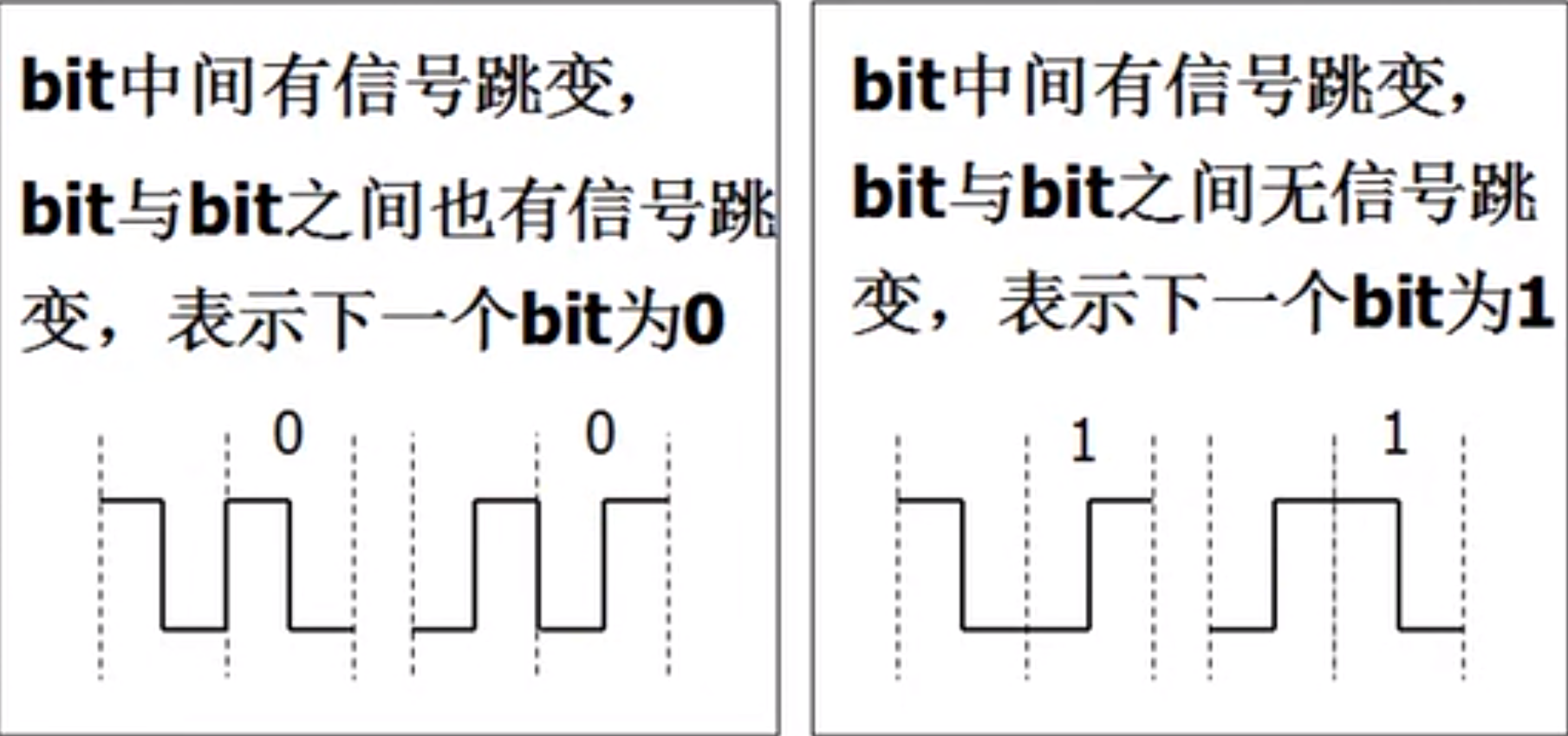

  • 差分曼彻斯特编码:与曼彻斯特编码相同,但抗干扰性能强于曼彻斯特编码。
    在这里插入图片描述

6.信道的极限容量:

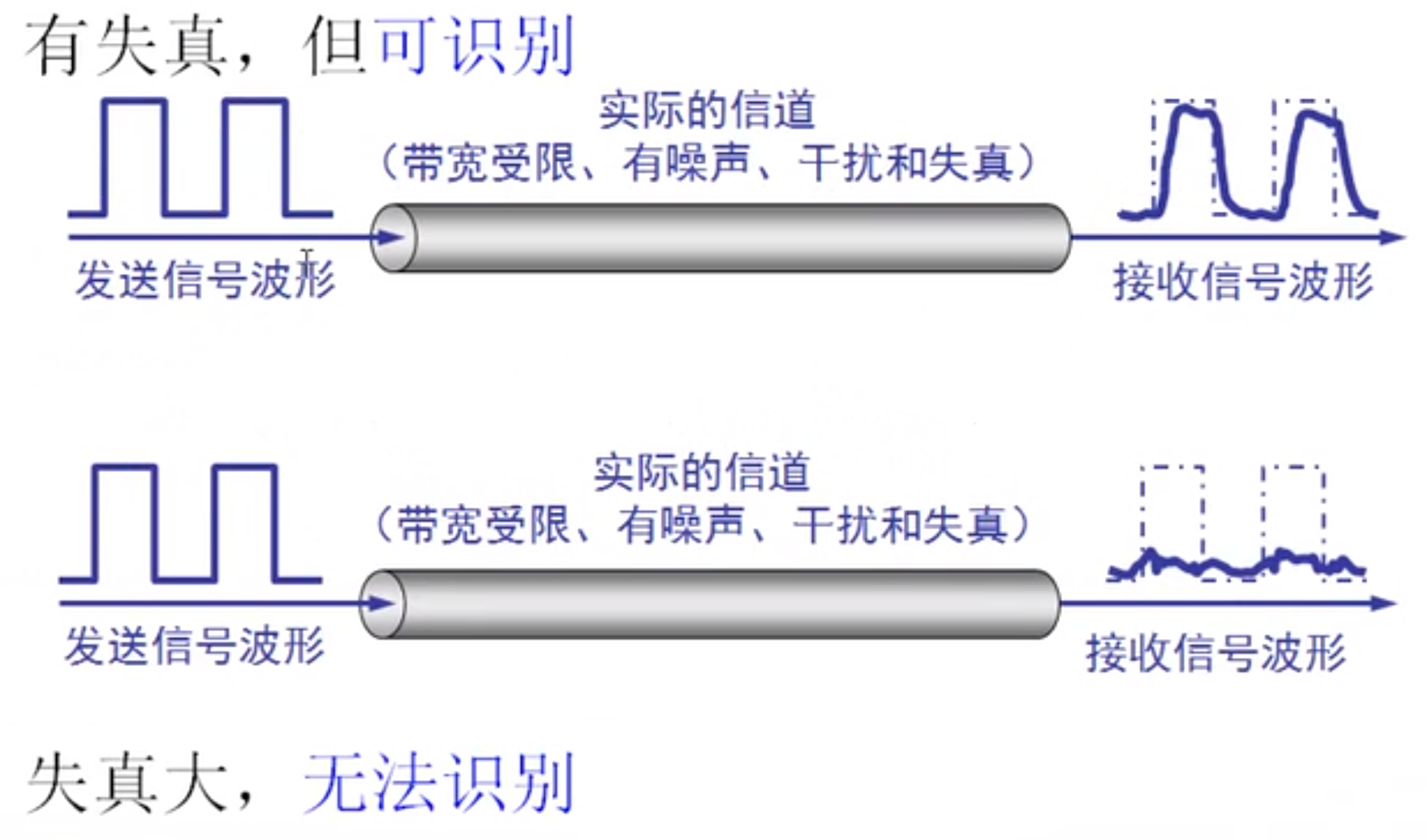

在这里插入图片描述

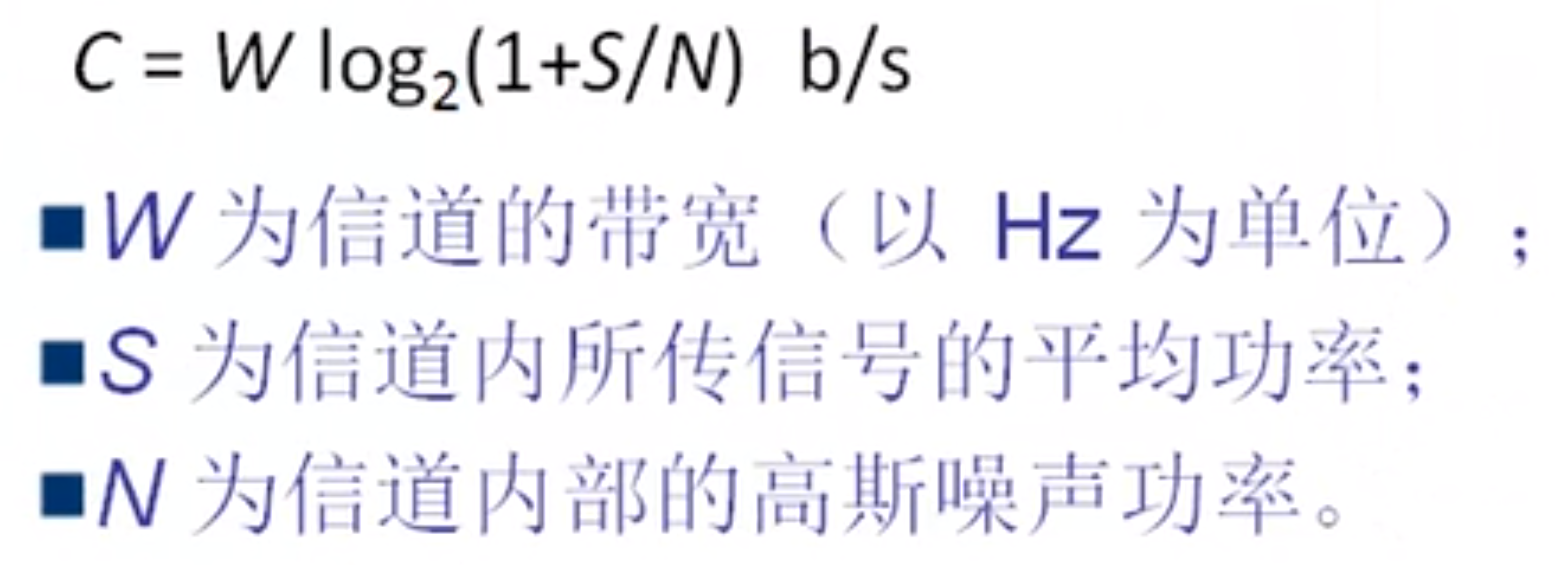

7.信噪比(S/N):信道的极限信息传输速率C可表达为
在这里插入图片描述

8.奈氏准则和香浓公式的应用范围:

  • 奈氏准则(没有信号干扰的情况下,码元的传输速率有上限)–模拟信号
  • 香浓公式(有信号干扰的情况下,无差错传输速率为C=W log2(1+S/N)b/s)–模拟信号+数字信号
    在这里插入图片描述

3.物理层下面的传输媒体

1.导向传输媒体:电磁波沿着固体媒体传播。

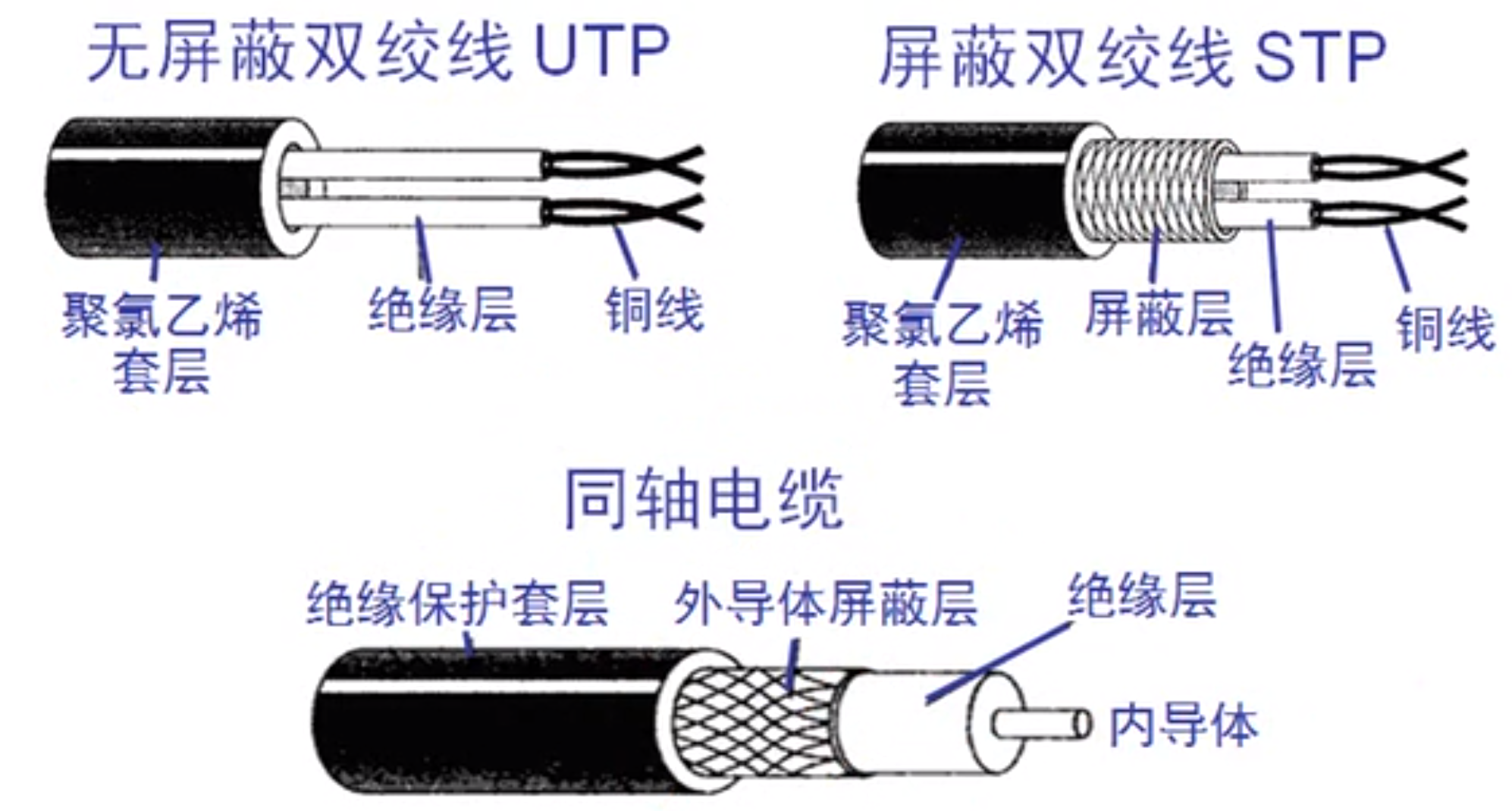

1.固体媒体分类:

  • 双绞线

    • 屏蔽双绞线STP
    • 无屏蔽双绞线UTP
  • 同轴电缆

    • 50Ω同轴电缆:数字传输,即基带同轴电缆。
    • 75Ω同轴电缆:模拟传输,即宽带同轴电缆。
  • 光缆
    在这里插入图片描述
    2.网线:

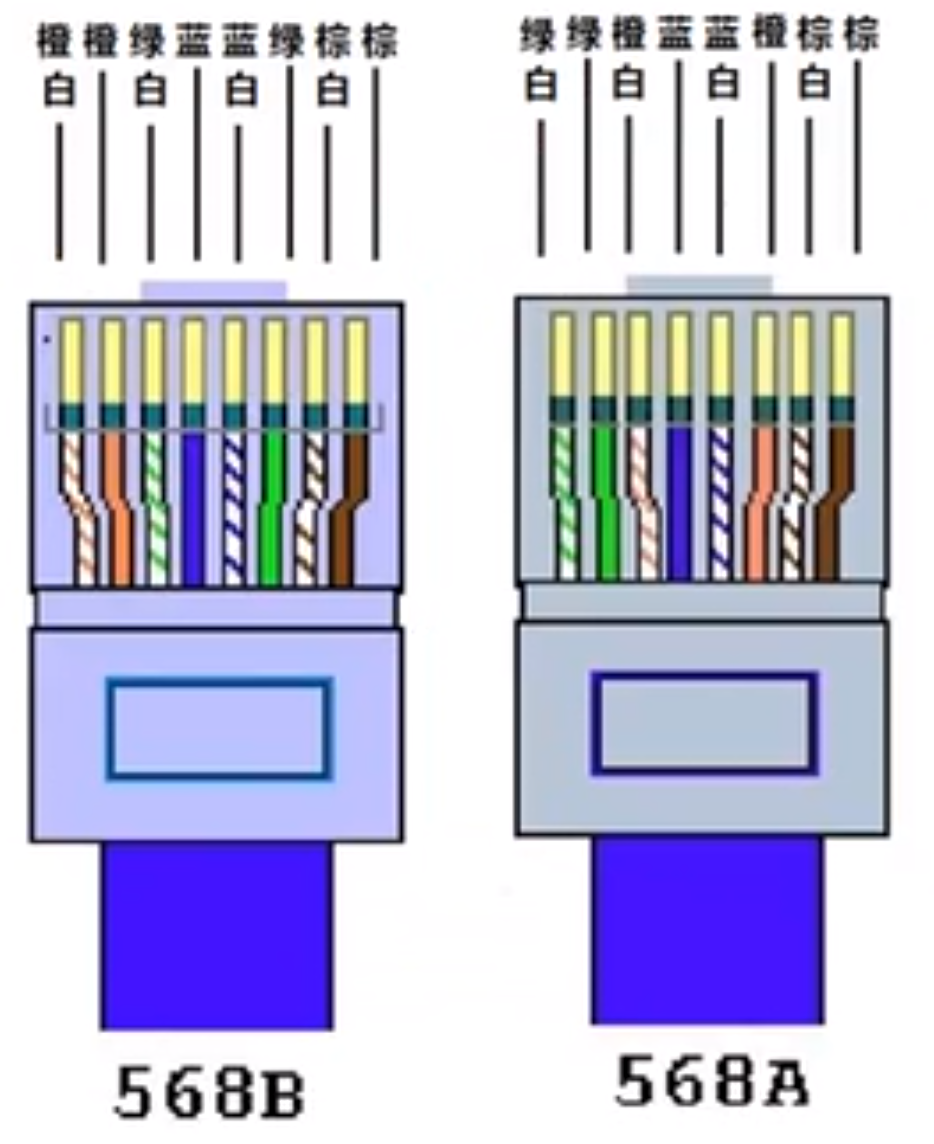

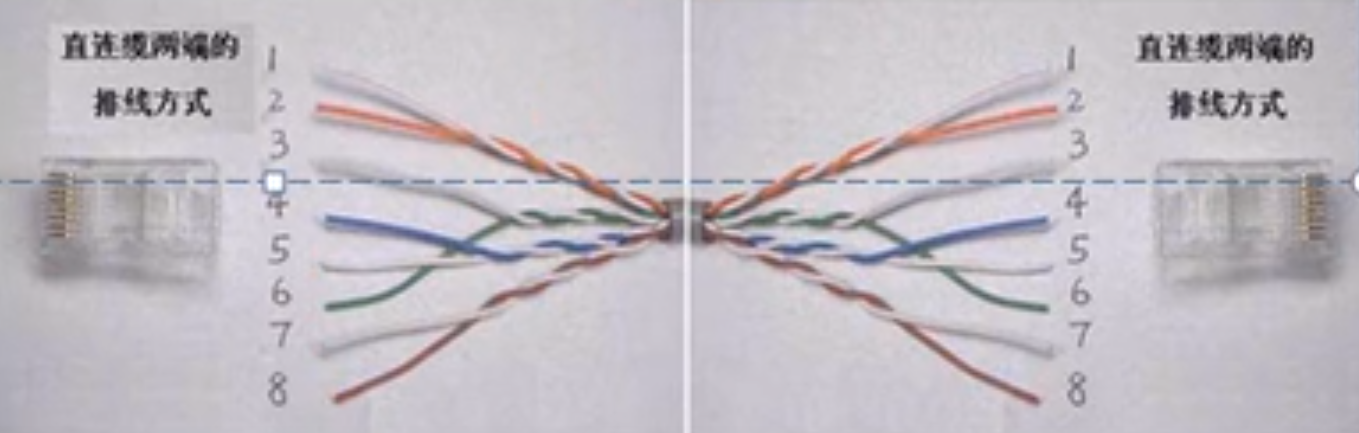

  • 直通线:双绞线夹线顺序是两边一致,统一是 1:橙白 2:橙 3:绿白 4:蓝 5:蓝白 6:绿 7:棕白 8:棕。100M网线的做线标准,即568B标准。

    直通线应用:

    • 主机到交换机或集线器
    • 路由器到交换机或集线器
      在这里插入图片描述

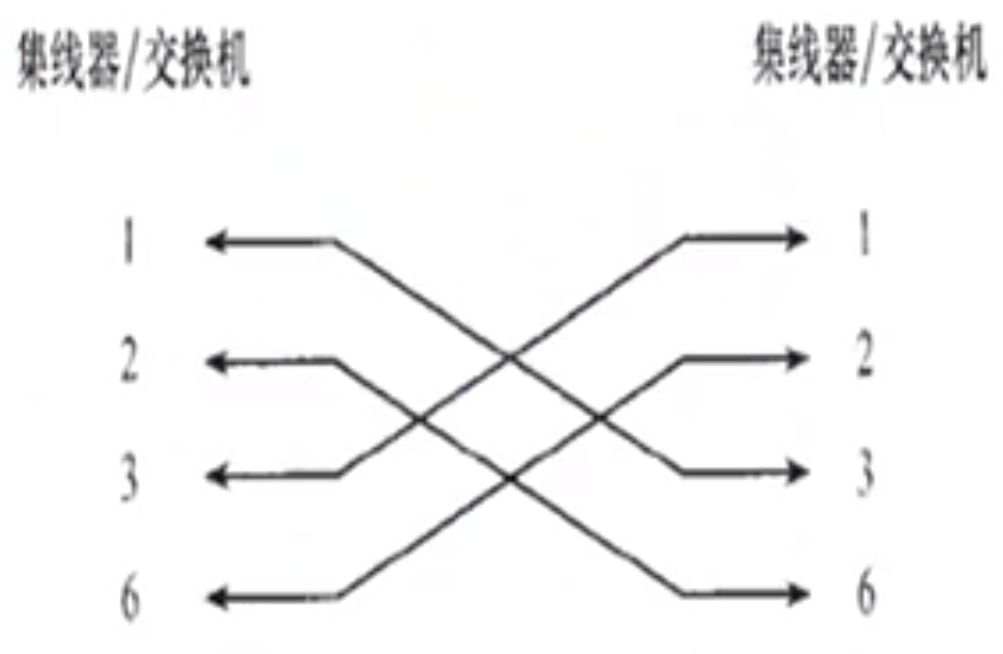

  • 交叉线(交叉电缆)应用:

    • 交换机到交换机
    • 集线器到集线器
    • 主机到主机
    • 集线器到交换机
    • 路由器直连到主机

      在这里插入图片描述

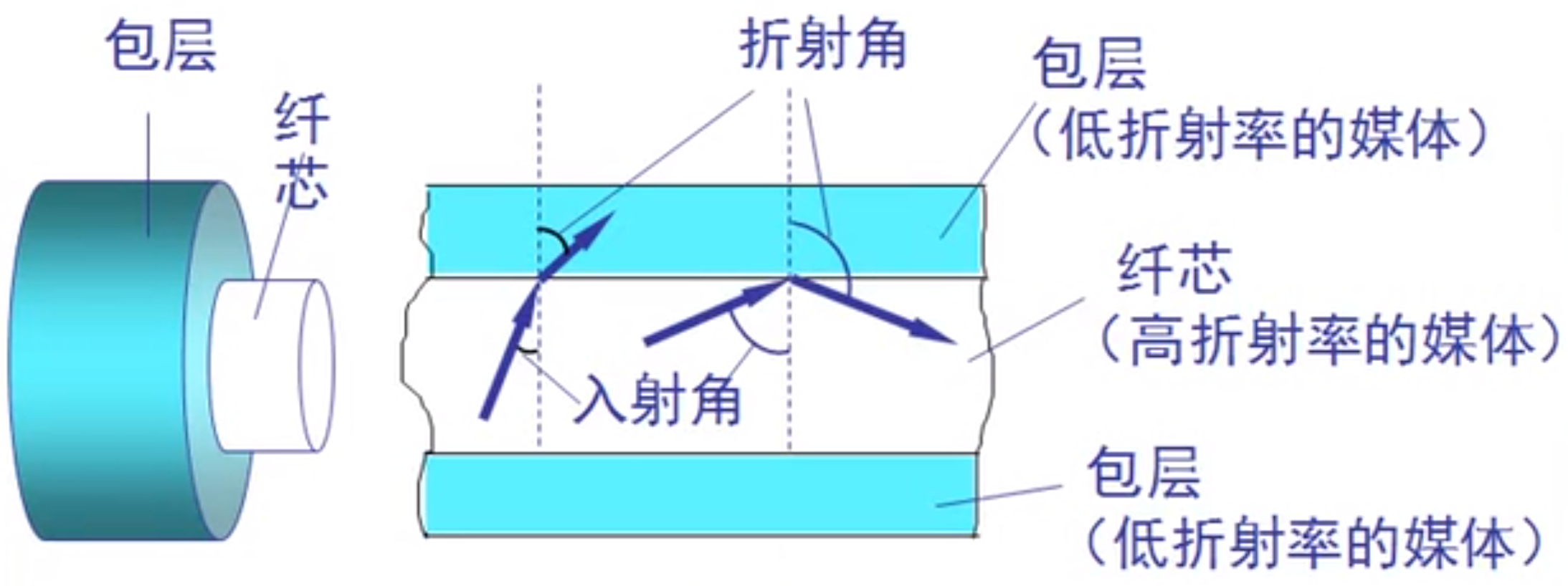

3.光线在光纤中的折射
在这里插入图片描述

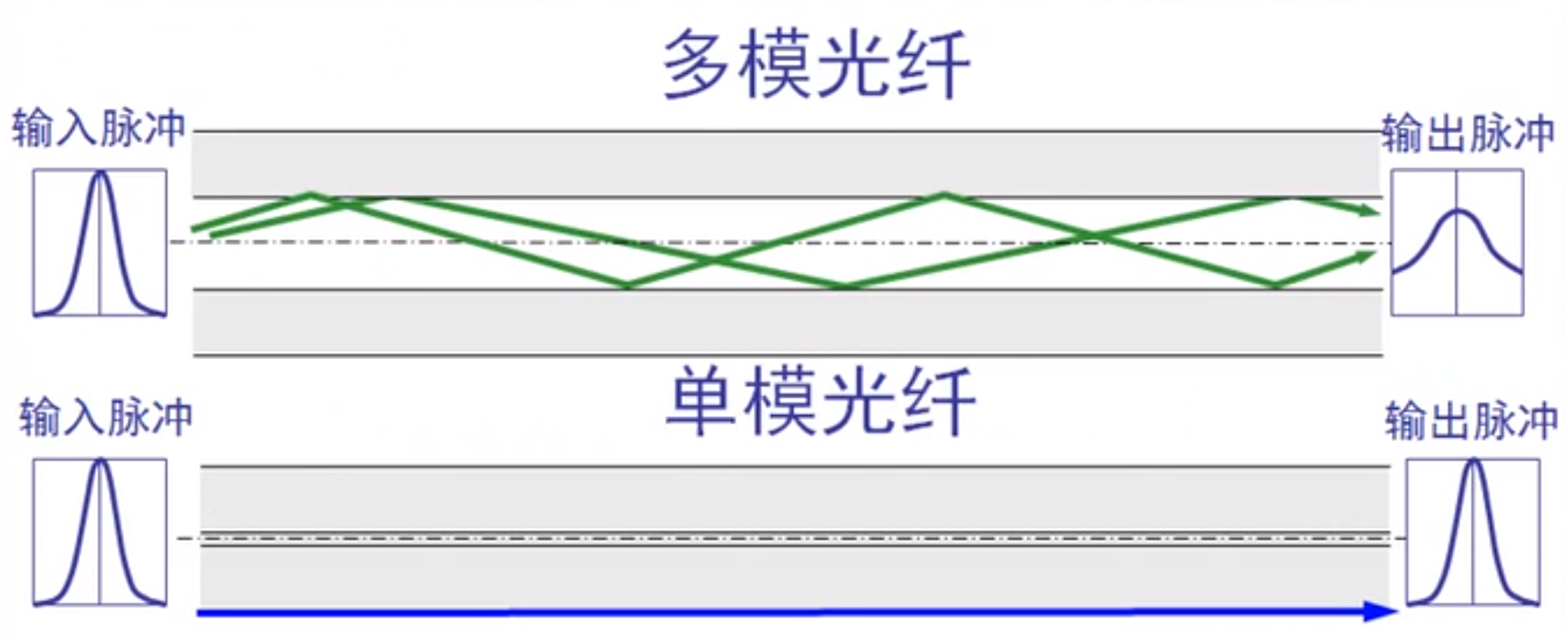

4.光纤的工作原理:
在这里插入图片描述

  • 多模光纤:可以传播多个电磁波模式,光纤纤芯粗。

  • 单模光纤:只能传播一种电磁波模式,光纤纤芯细,其传播性好,带宽可达10GHZ,用于有线电视网络中,1根可传输60套PAL-D电视节目。
    在这里插入图片描述

2.非导向传播媒体:自由空间,其中的电磁波传输被称为无线传输。

1.分类:

  • 短波通信:主要靠电离层的反射,通信质量较差。
  • 微波通信:直线传播,
    • 地面微波接力通信
    • 卫星通信

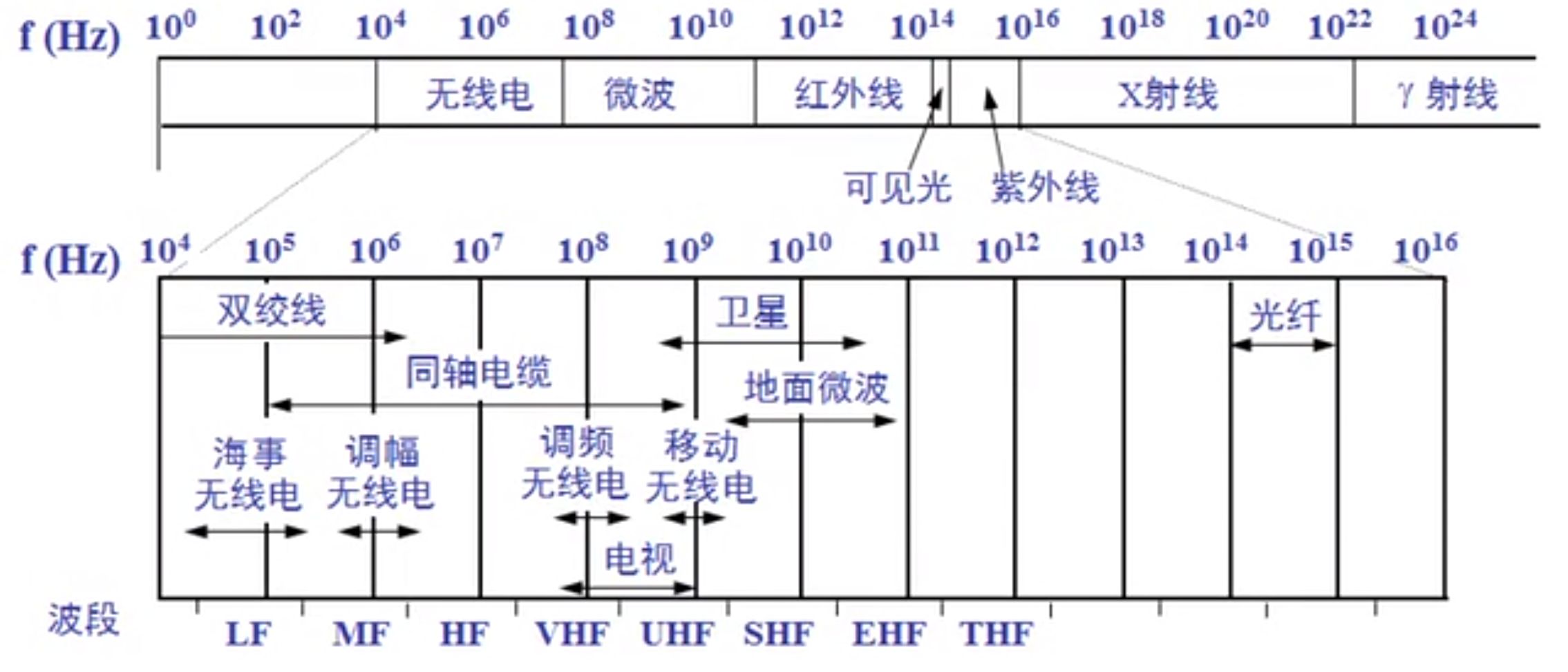

2.电信领域使用的电磁波的频谱
在这里插入图片描述

3.物理层设备

1.集线器:在网络中只起到信号放大和重发作用,其目的是扩大网络的传输范围,而不具备信号的定向传送能力。

  • 最大传输距离:100米
  • 集线器是个大的冲突域:若一个集线器连接有A\B\C\D\E五台计算机,则A向B发送的数据包的同时,D和E就无法通信,直到A和B通信结束。
  • 不安全性:若一个集线器连接有A\B\C\D\E五台计算机,则A向B发送的包,其他四台都能接收到,只是C\D\E发现接收的MAC地址不是自己的,不处理罢了。但通过抓包软件便可抓到。

4.信道复用技术

1.复用:通信技术中的基本概念。

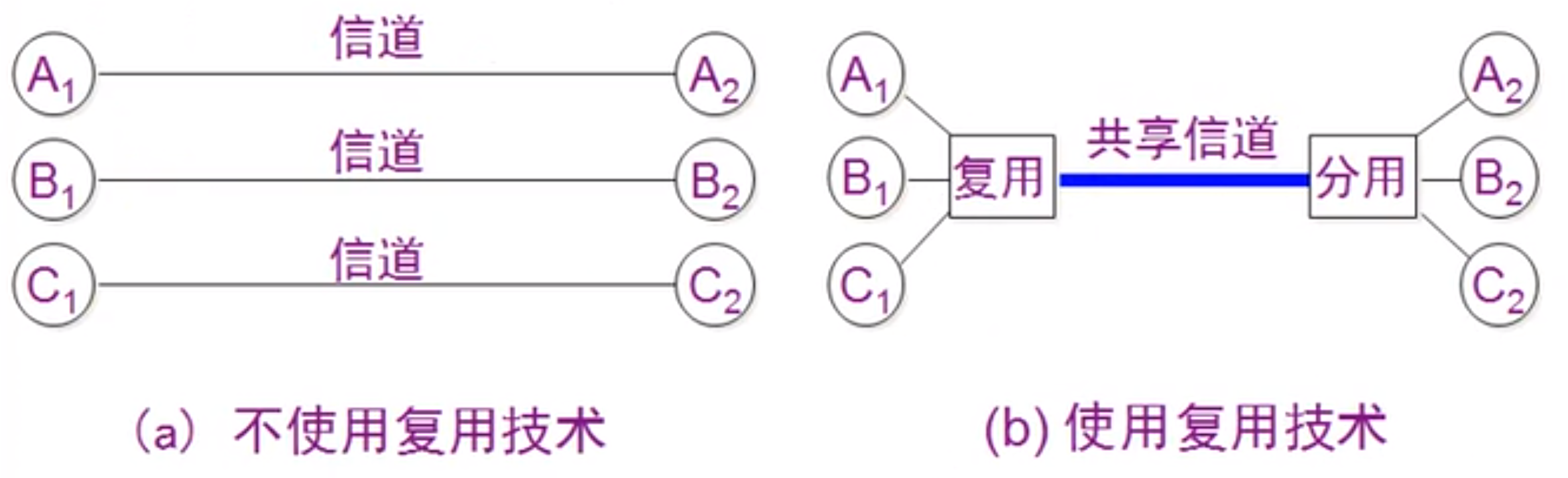

在这里插入图片描述

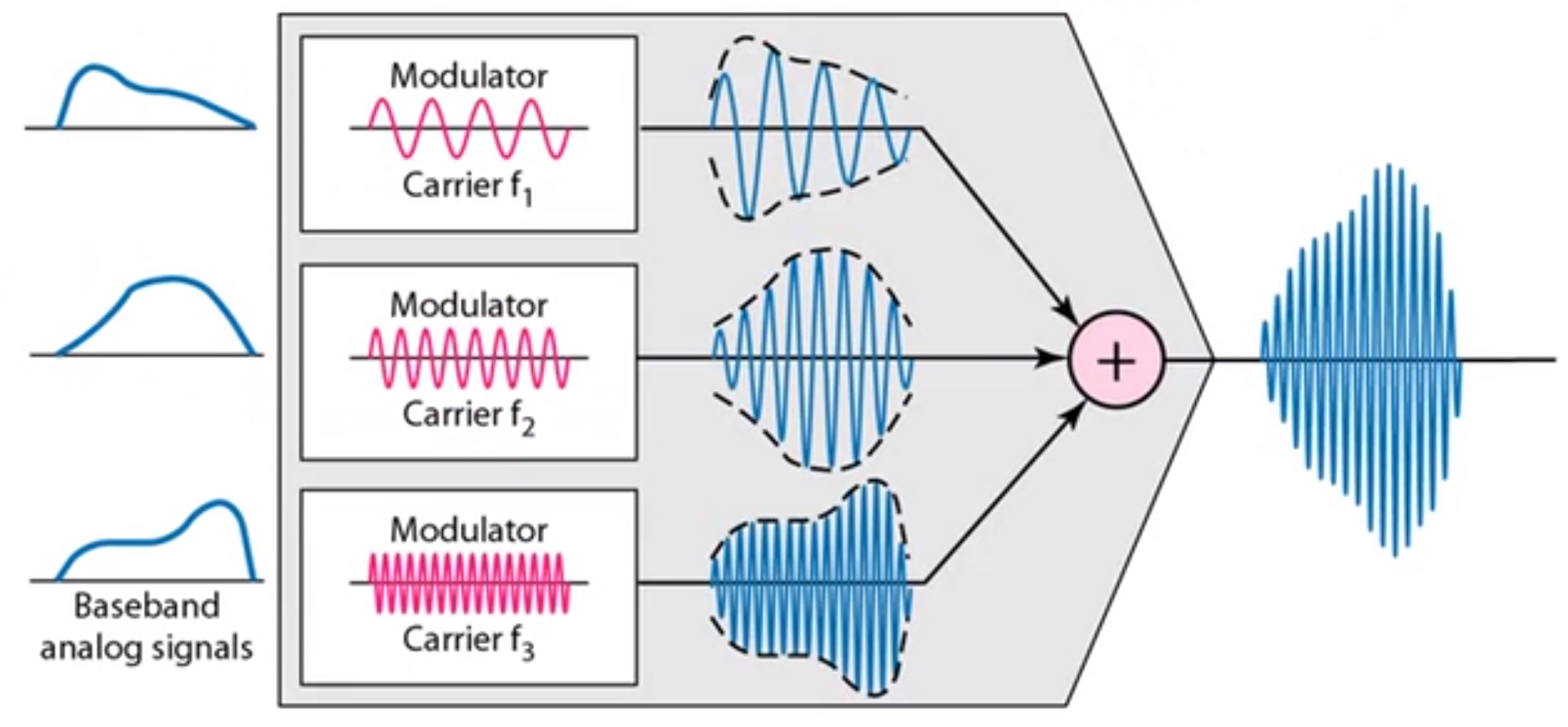

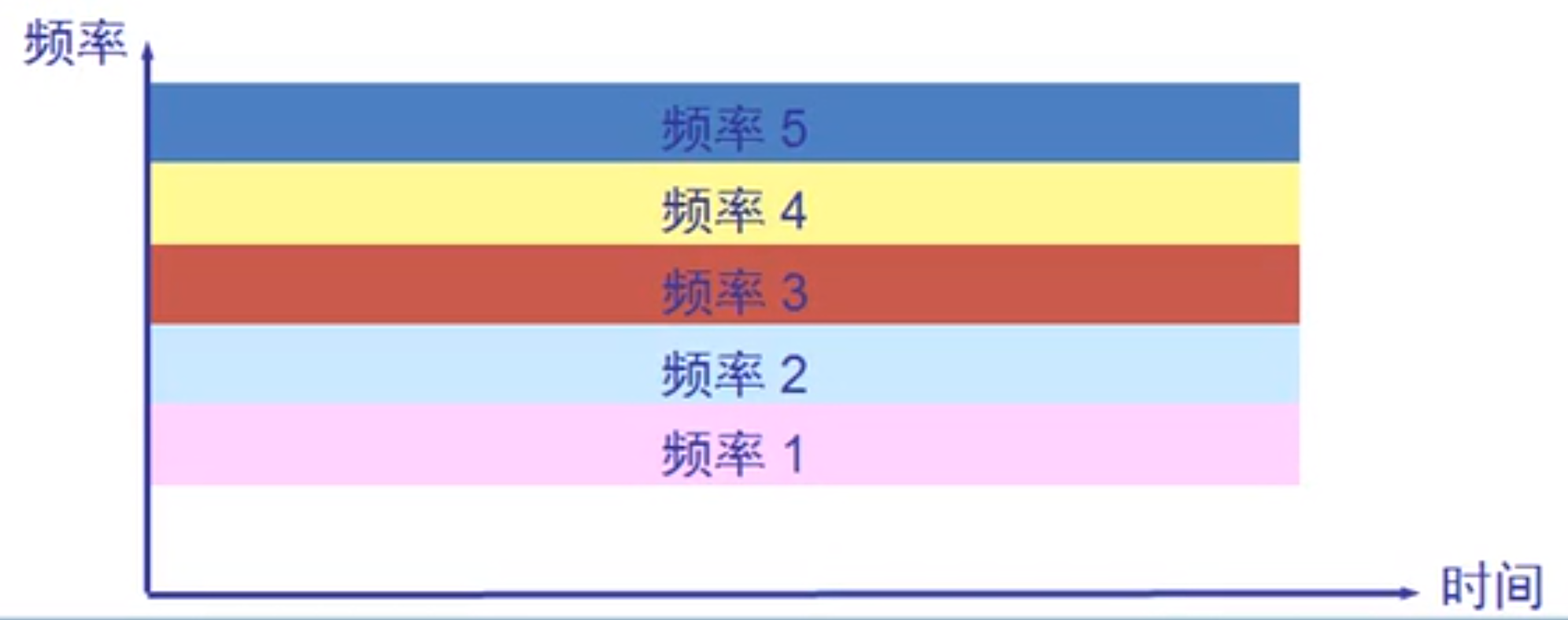

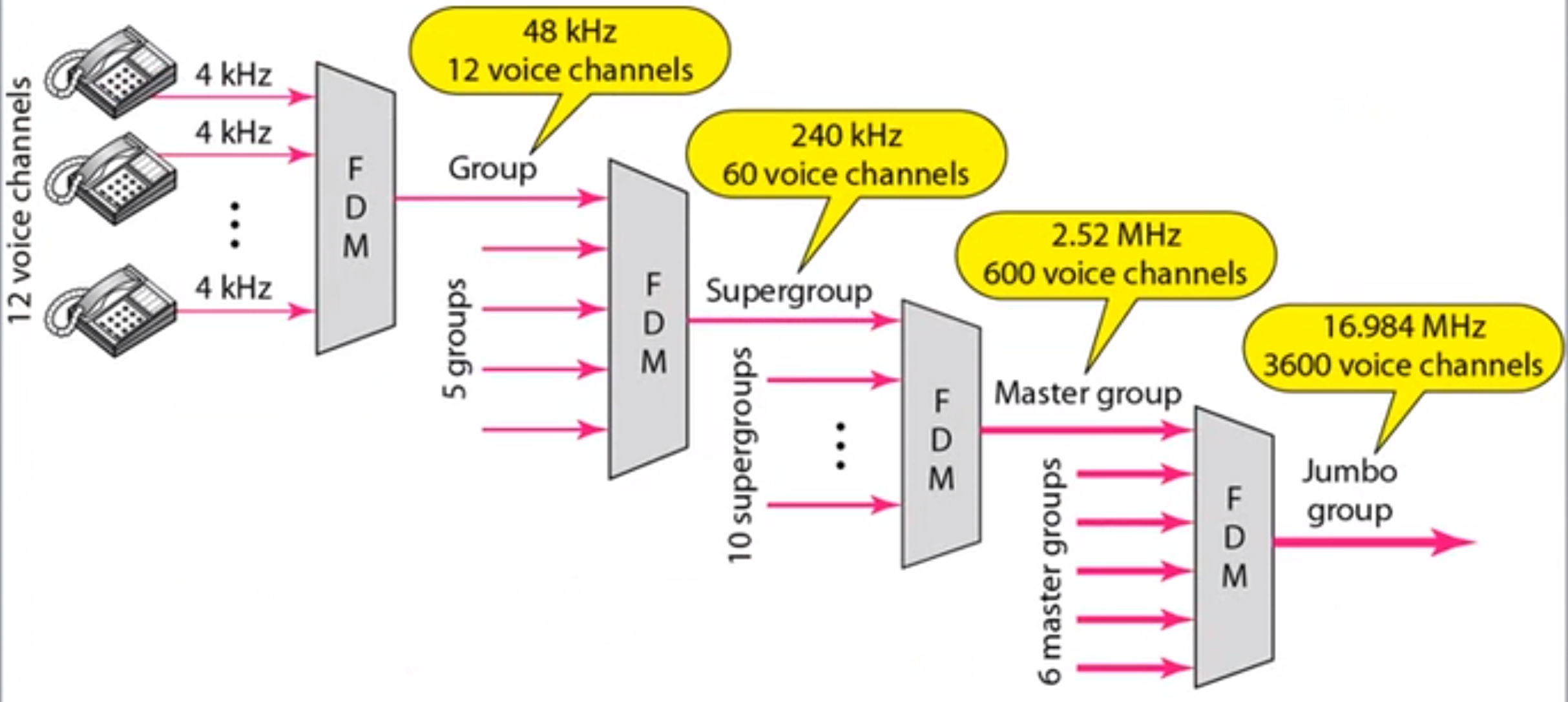

2.频分复用技术(FDM):用户分到一定的频带后,在通信过程中自始至终都占用这个频带。不同用户在同一时间占用不同的带宽资源(此带宽指频率带宽,而不是数据的发送速率)
在这里插入图片描述

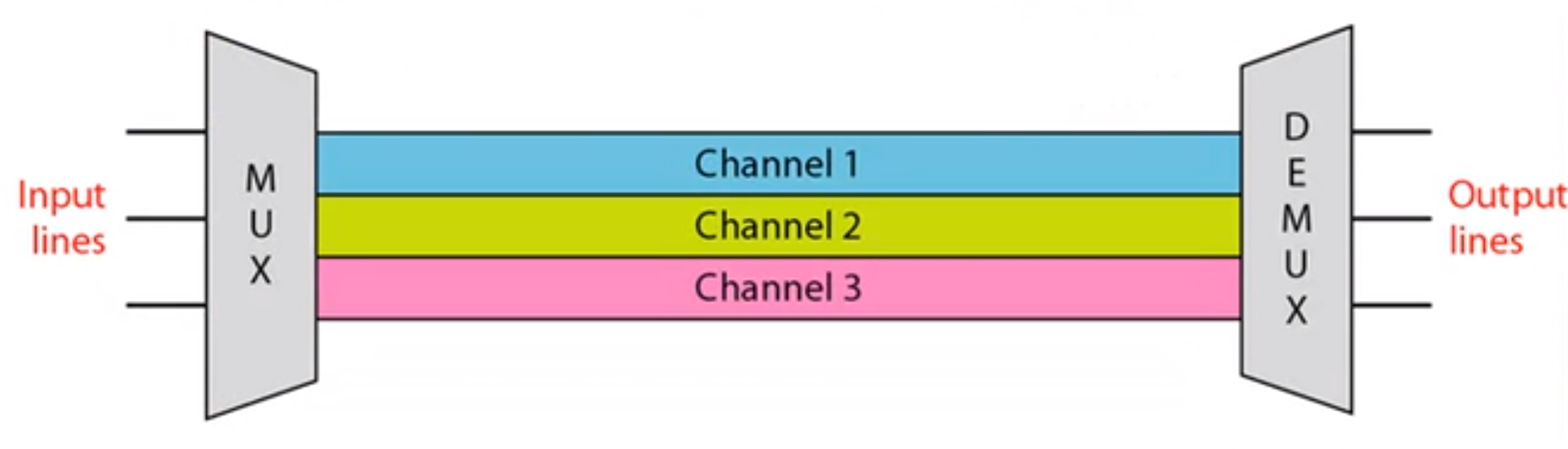

  • Channel:信道
    在这里插入图片描述

  • 实际应用示意图:

    • 发送方
      在这里插入图片描述

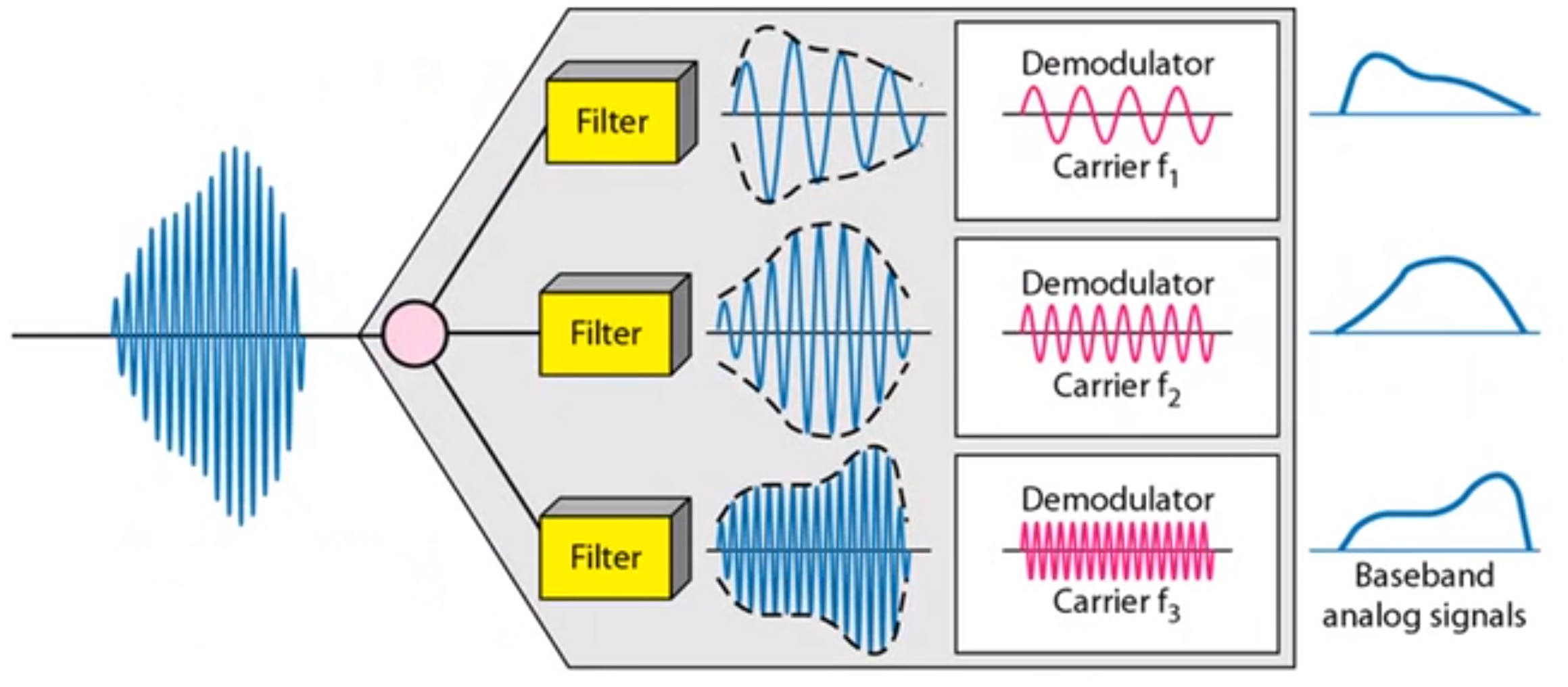

    • 接收方–Filter:调制解调器
      在这里插入图片描述
      在这里插入图片描述
      在这里插入图片描述

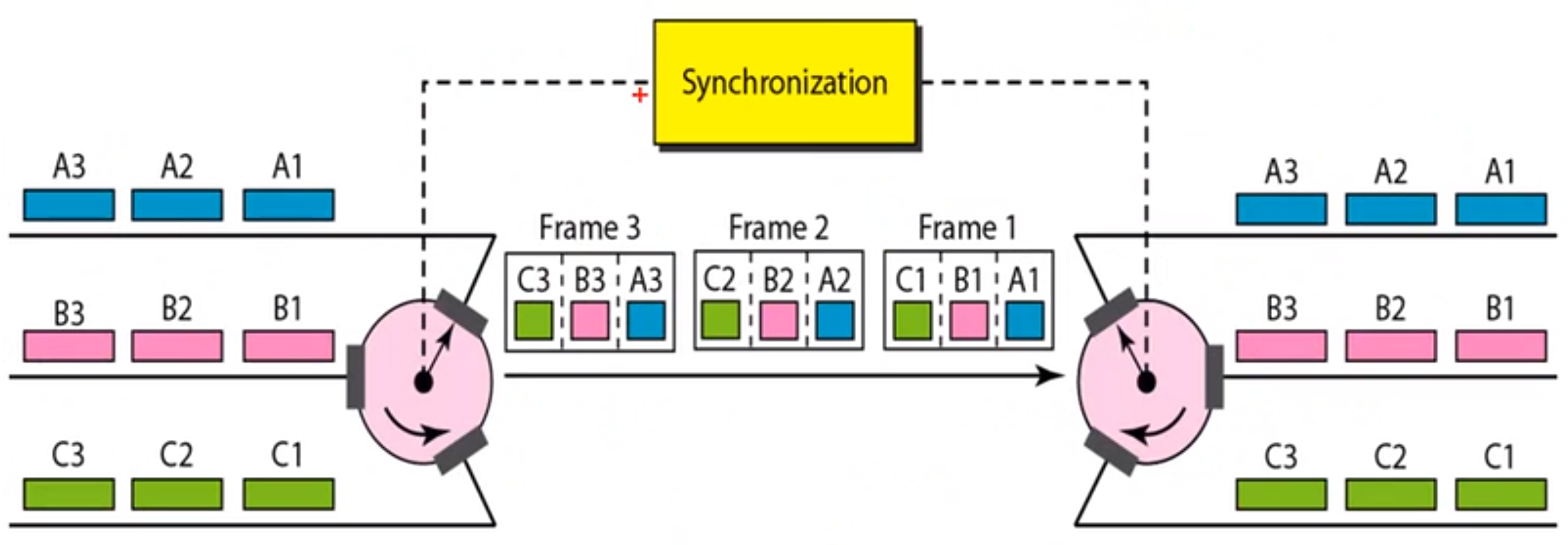

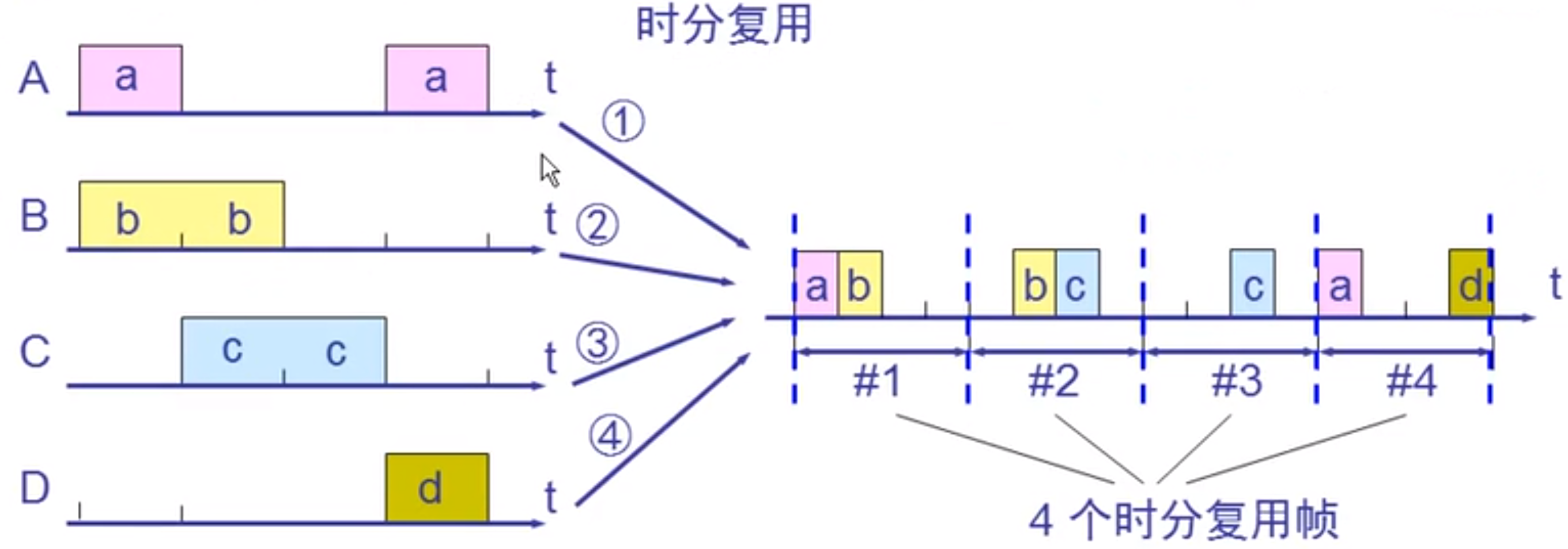

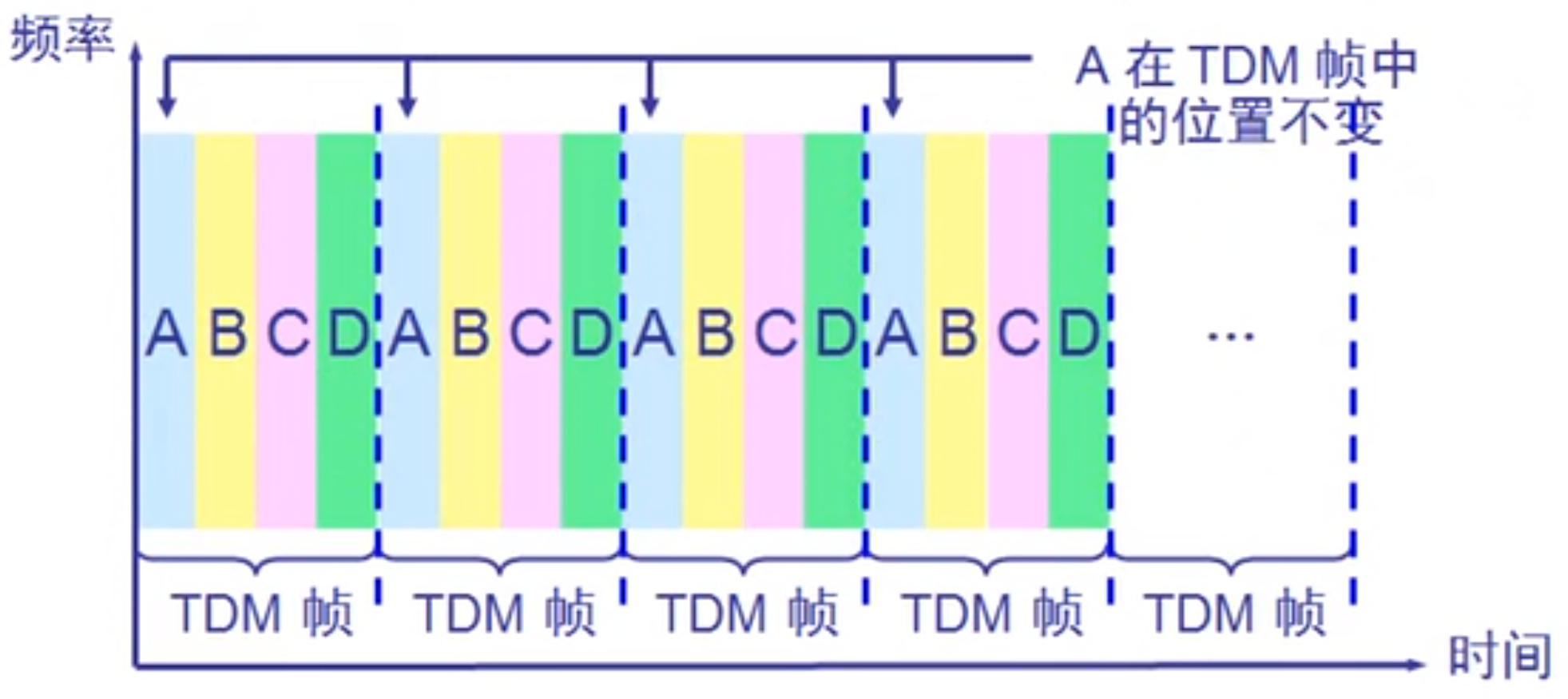

3.时分复用技术(TDM):将时间划分为一段段等长的时分复用帧(TDM帧)。每个用户在不同时间占用同样的频带宽度。每个用户在TDM帧中占有固定序号的时隙。TDM信号即等时信号。

  • 实际应用
    在这里插入图片描述
    在这里插入图片描述

  • 数据放置示意图:

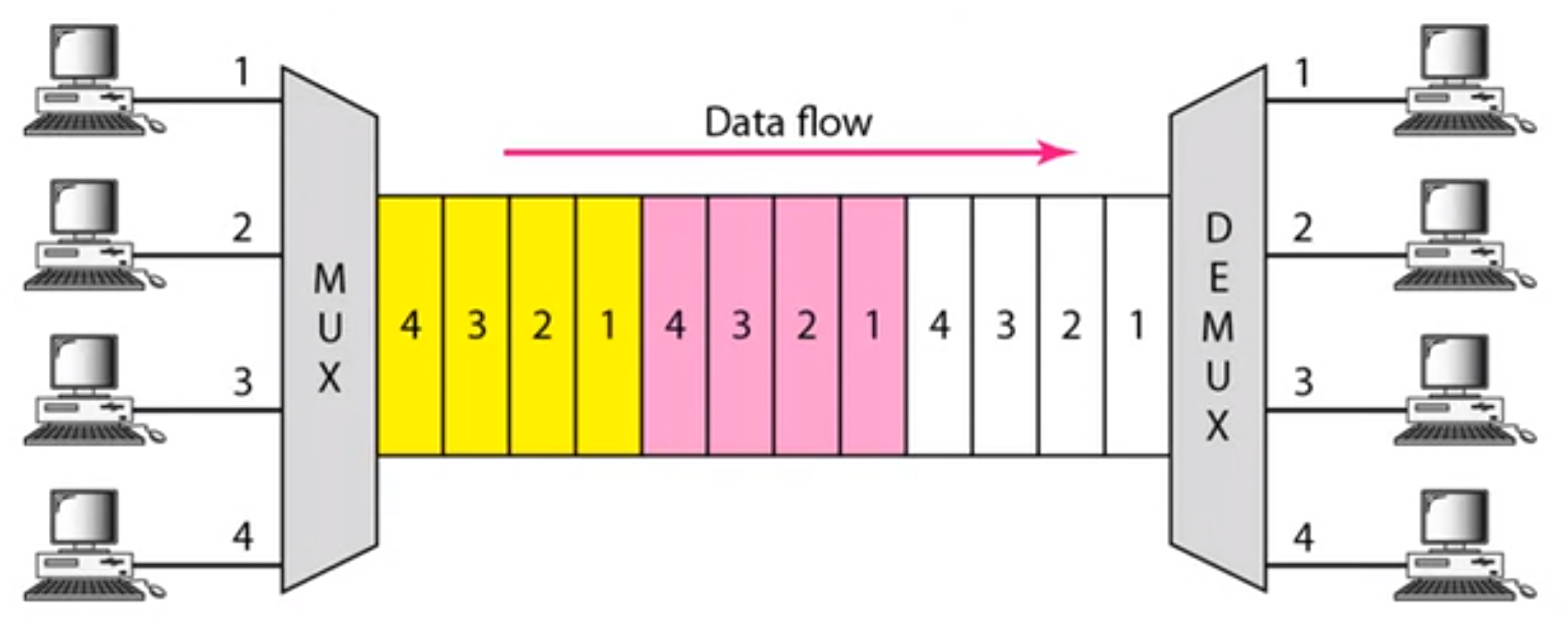

    在这里插入图片描述

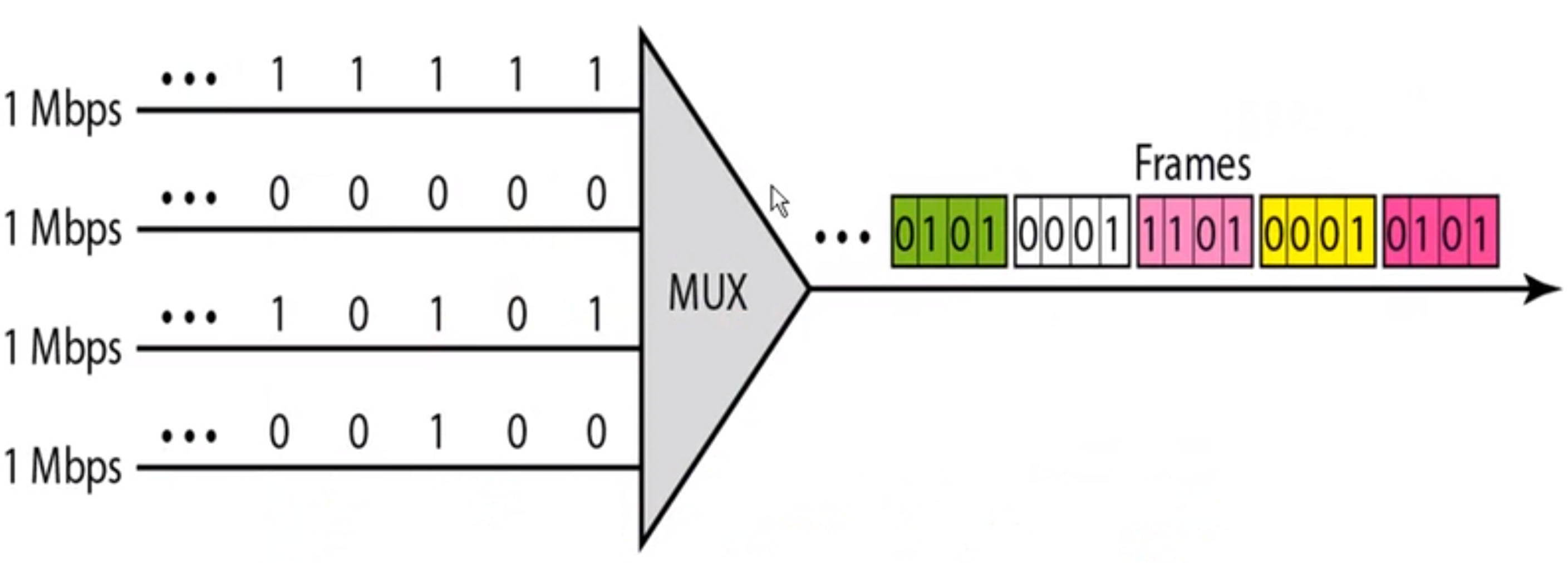

  • 实现机制:
    在这里插入图片描述

  • 时分复用技术可能会造成线路资源的浪费:
    在这里插入图片描述

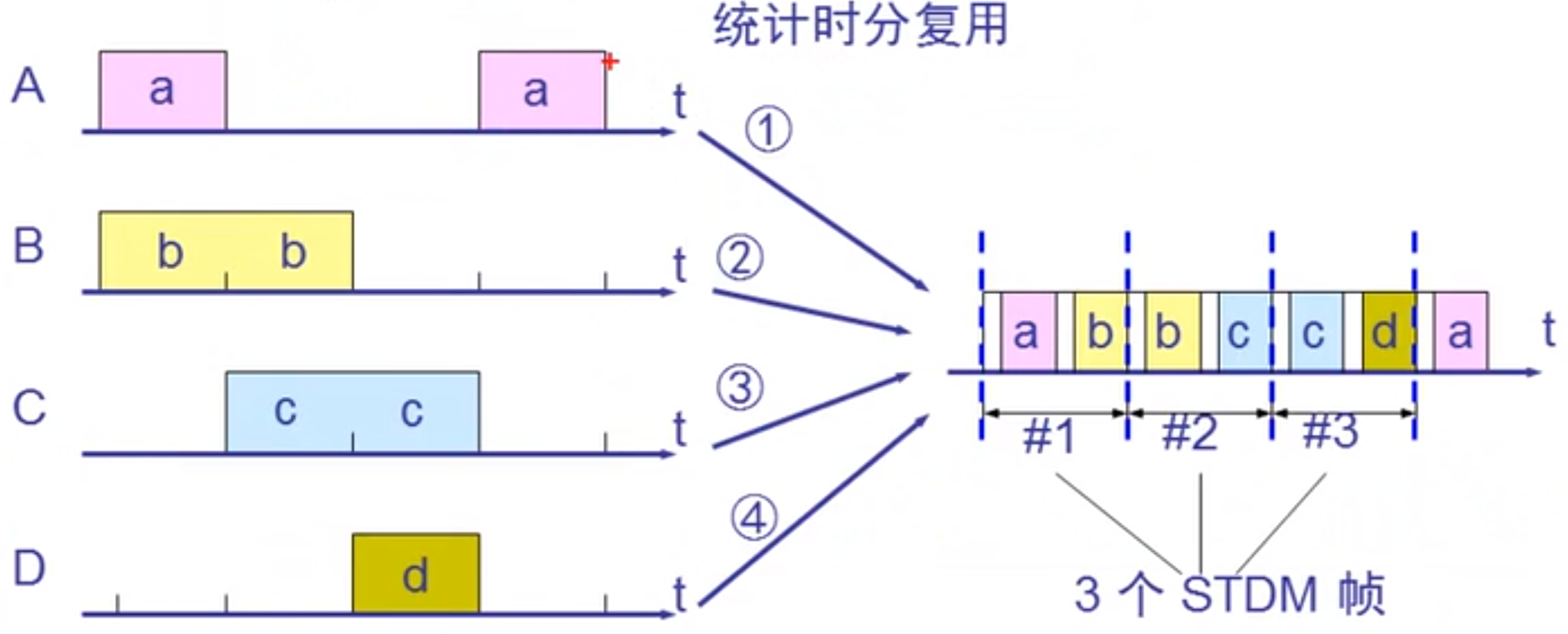

  • 统计时分复用技术:
    在这里插入图片描述

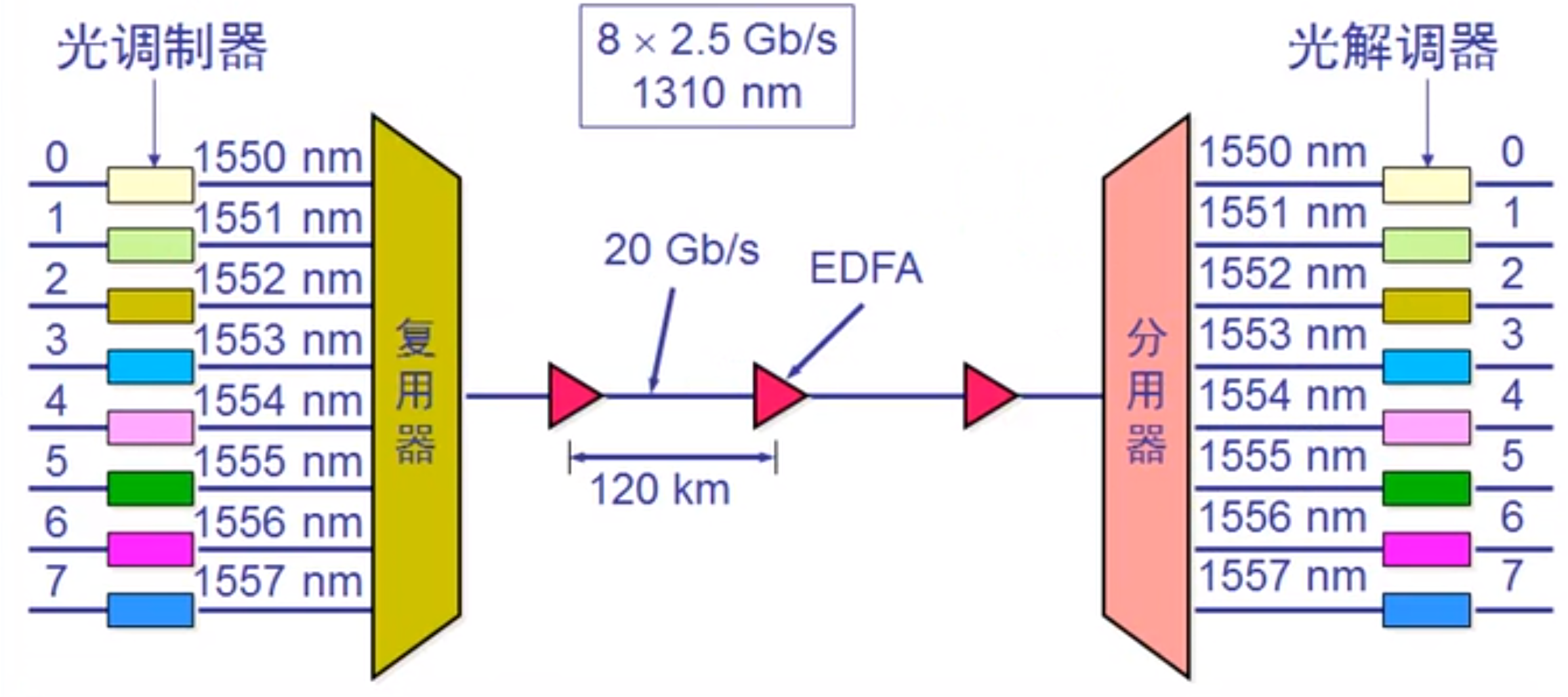

4.波分复用技术(WDM):光的频分复用。
在这里插入图片描述

5.数字传输系统

1.脉码调制体制(PCM):为了在电话局之间的中继线上传送多路的电话。PCM的国际标准有2种:

  • E1标准,欧洲的30路PCM,速率2.048Mb/s。
  • T1标准,北美的24路PCM,速率1.544Mb/s。

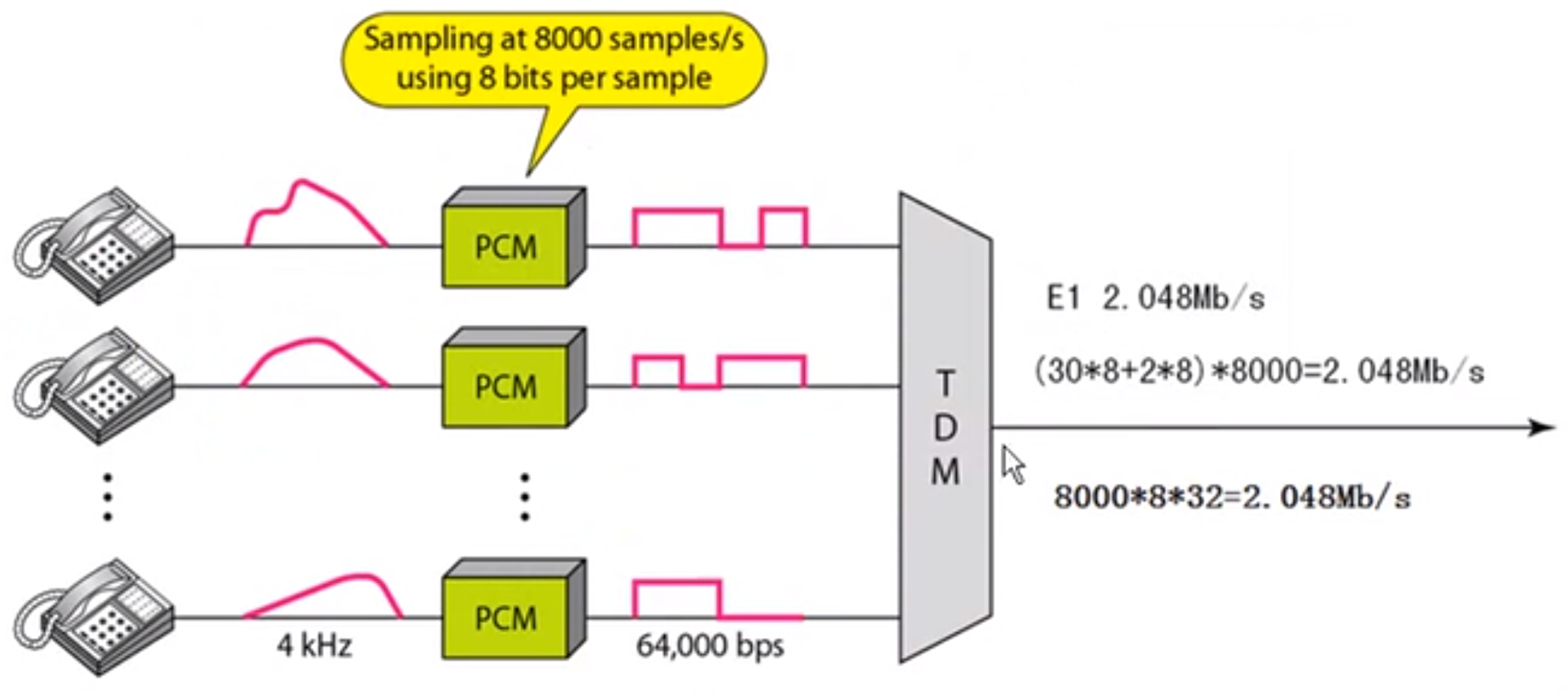

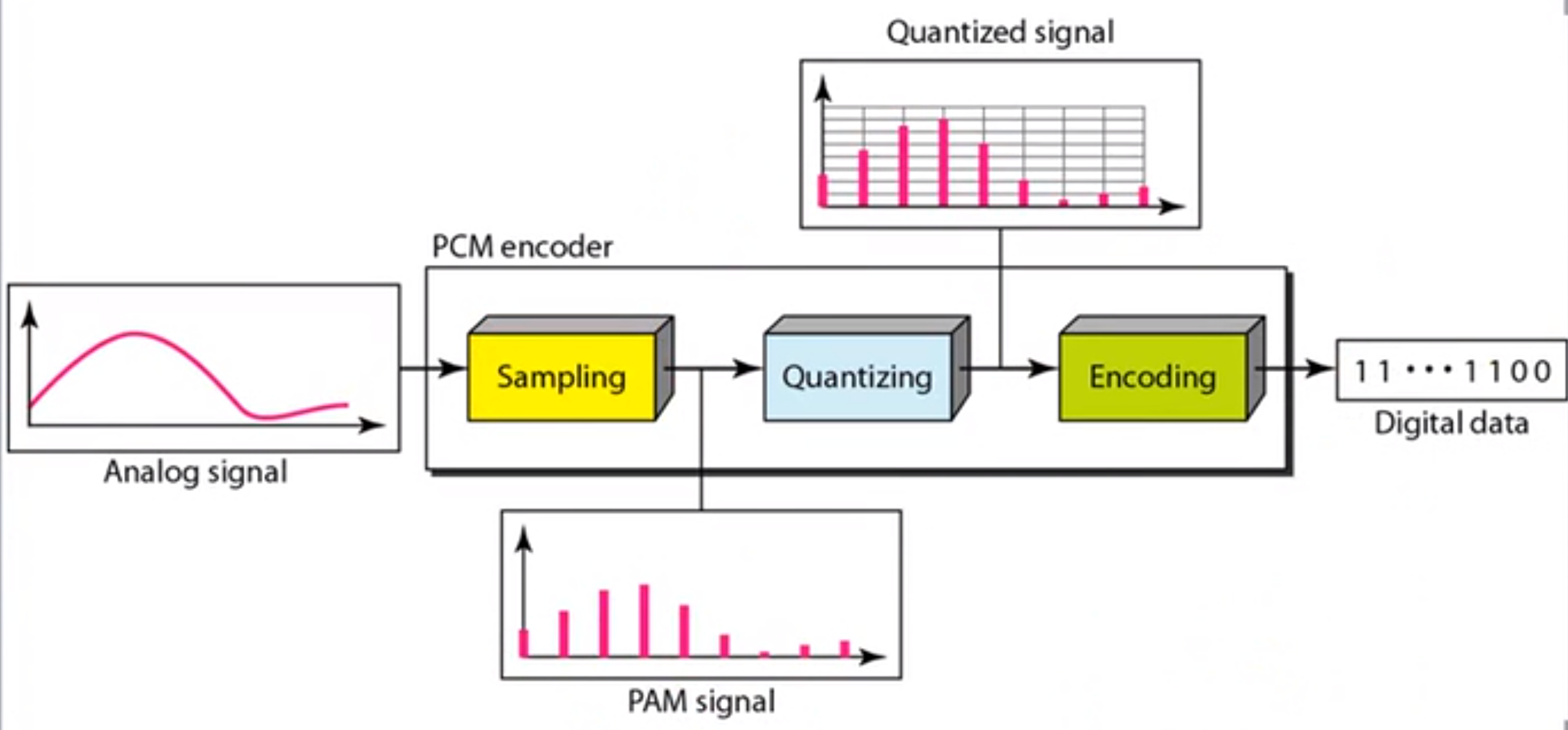

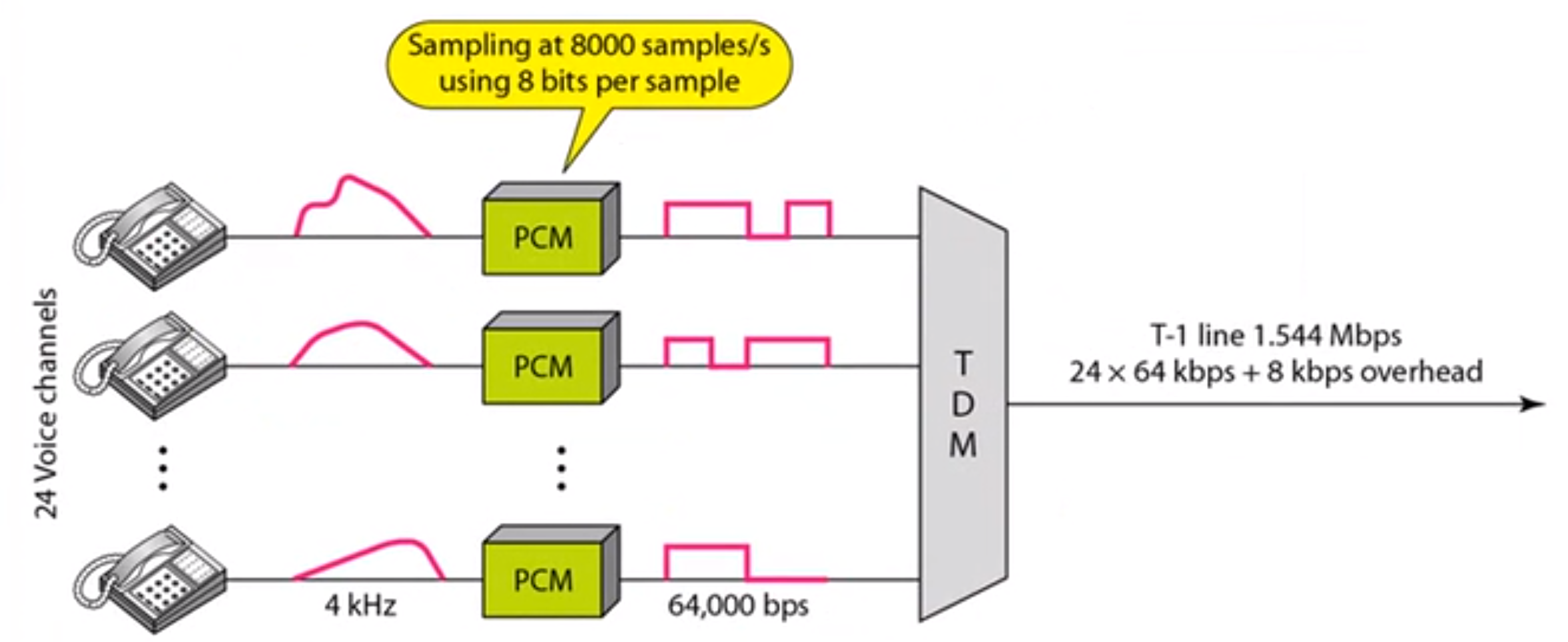

2.手机通话信号转换示意图:每个柱体代表一个码元,1个码元用8位二进制表示,手机1秒钟采样8000次,即1秒钟产生8000乘以8=64Kb的带宽。
在这里插入图片描述

3.带宽:

  • E1,时分复用技术的带宽,1路的带宽是64K,则32路的带宽是2.048Mb/s。
    在这里插入图片描述

  • T1,24路乘以64K+8K的控制链路=1.544Mb/s。
    在这里插入图片描述

6.宽带接入技术

1.ADSL:

1.ADSL的特点:上行和下行宽带做成不对称的。ADSL在用户线的两端各安装一个ADSL调制解调器。我国采用的方案:离散多音调制技术(DMT)
在这里插入图片描述

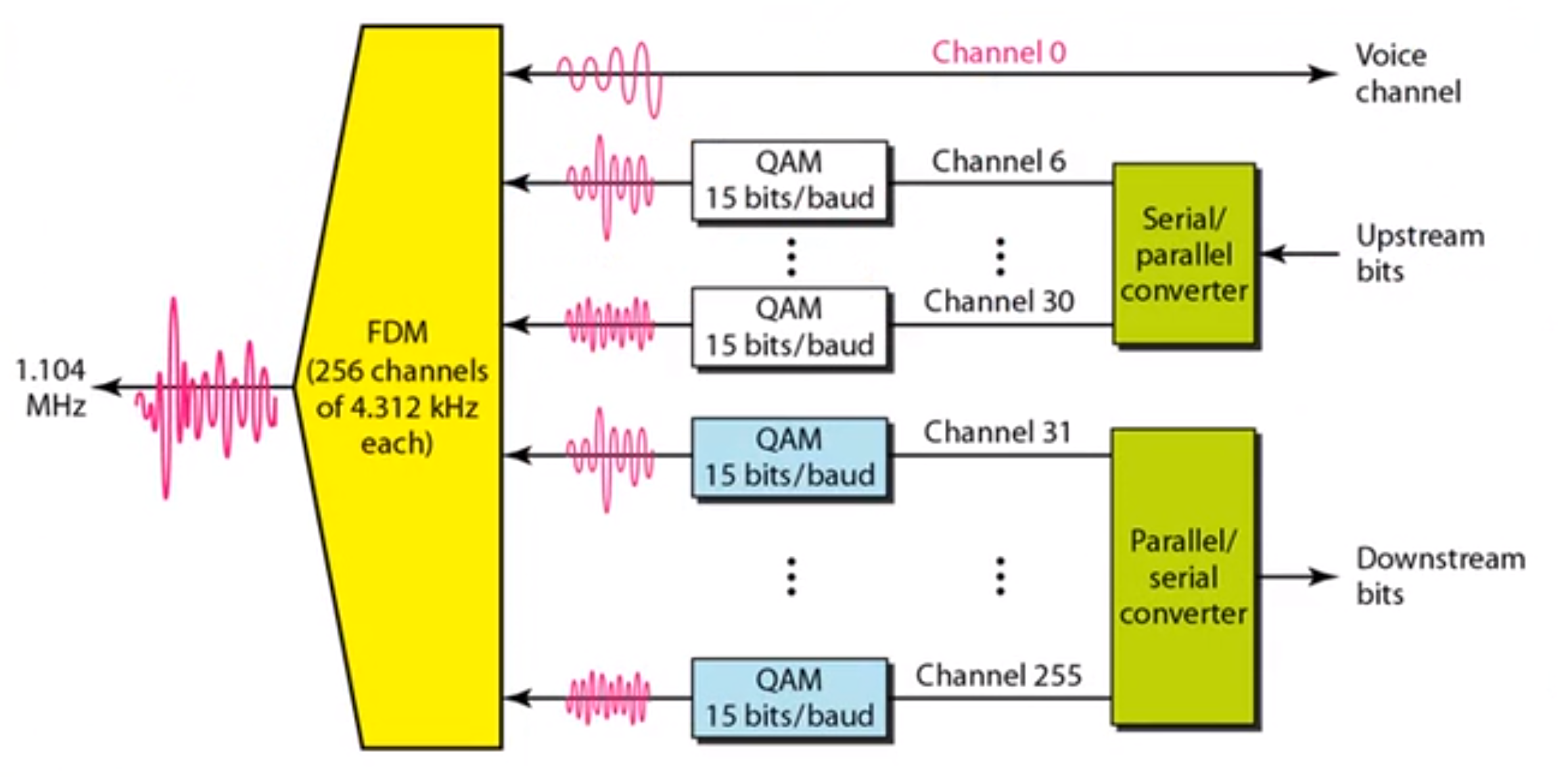

2.DMT调制技术:把40KHz到1.1MHz的高端频谱划分为许多字信道,每个子信道占据4KHz带宽,每个频率占用一个子信道。

  • 语音用单独的一个信道;
  • 上传占用25个子信道;
  • 下载占用249个子信道。

DMT技术示意图
在这里插入图片描述

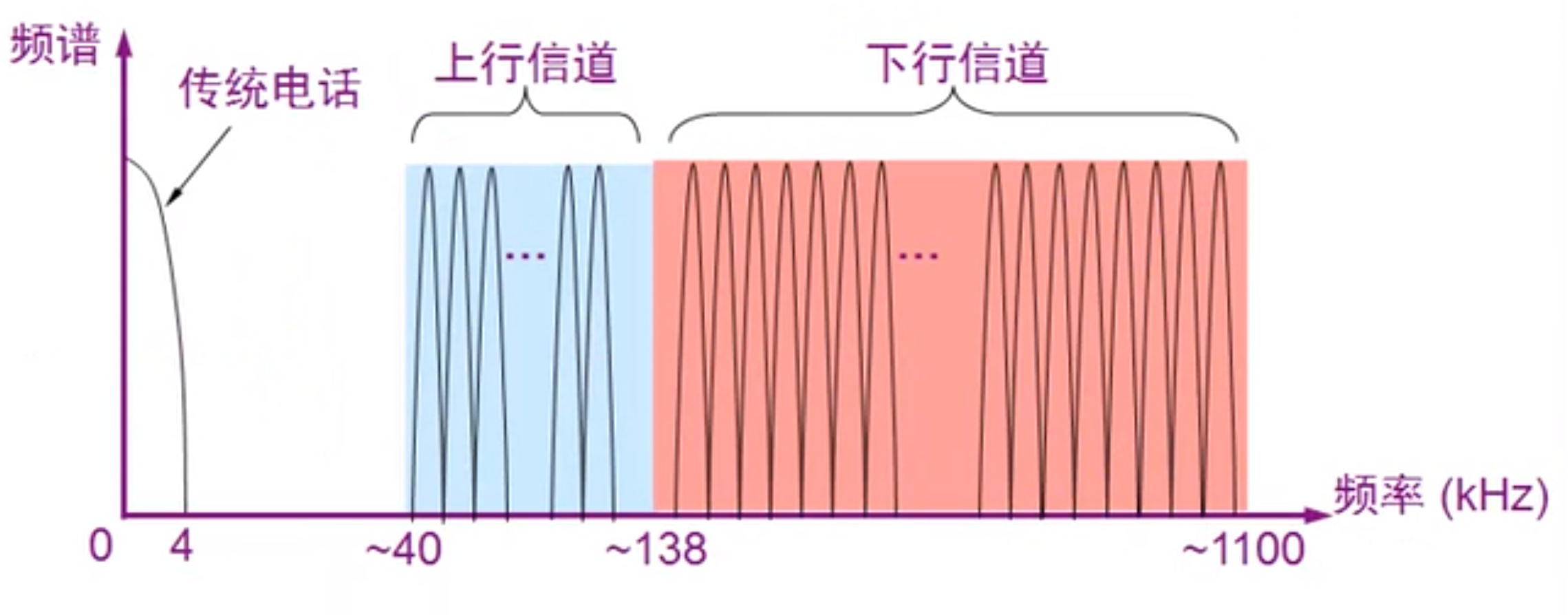

DMT技术频谱分布图
在这里插入图片描述

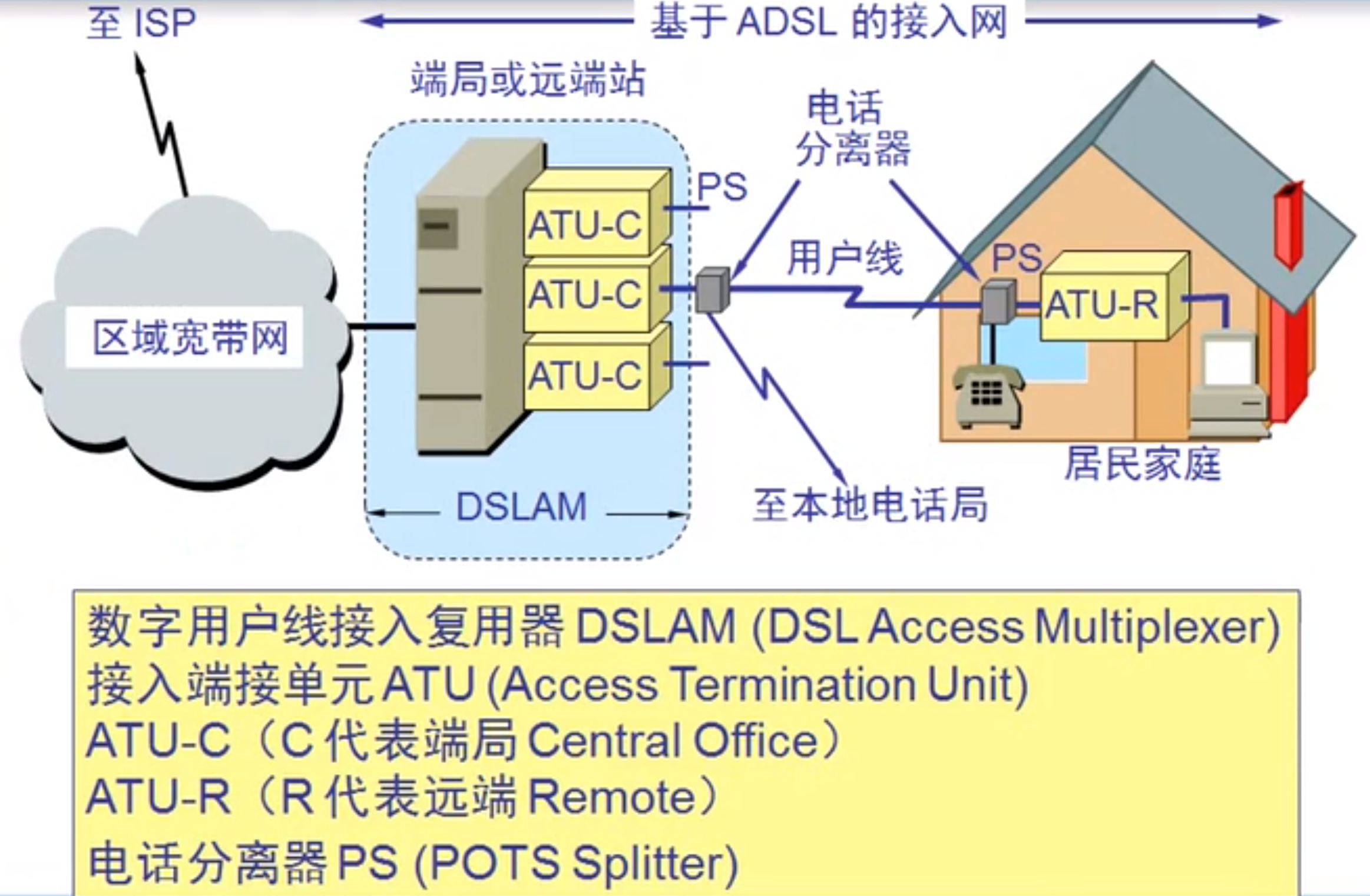

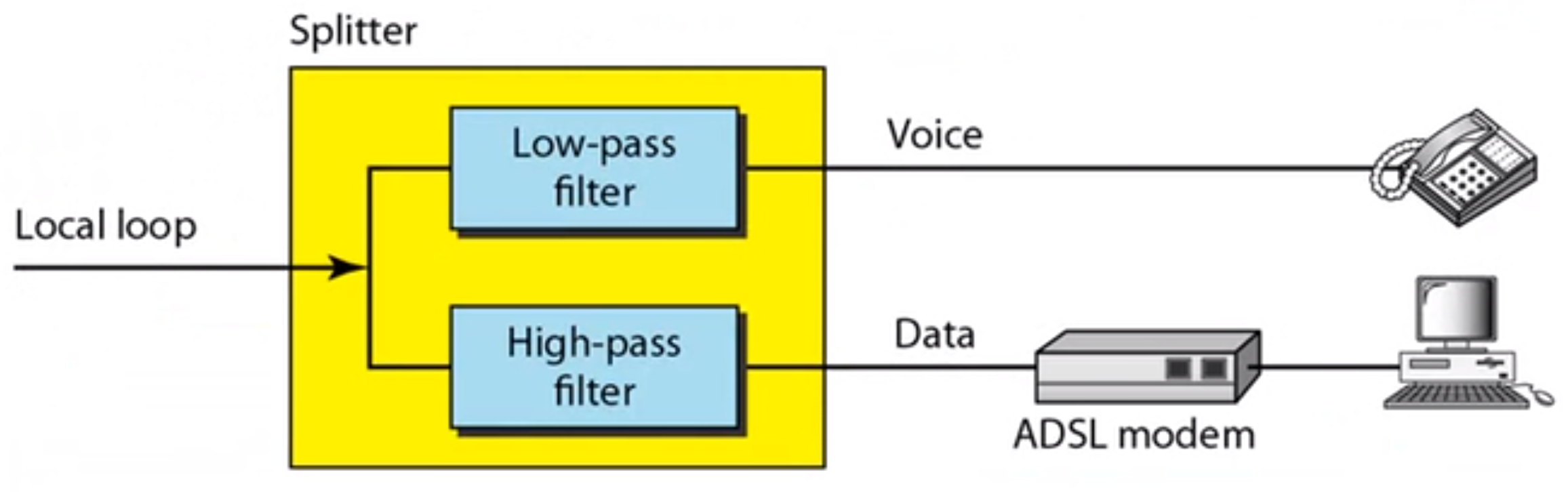

3.ADSL的组成
在这里插入图片描述

2.光纤同轴混合网(HFC)

1.HFC网:在有线电视网(CATV)的基础上开发的一种居民宽带接入网。现有的CATV网是属性拓扑结构的同轴电缆网络,它采用模拟技术的频分复用对电视节目进行单向传输。而HFC网则需要对CATV网进行改造。

2.HFC提供的服务:CATV、电话、数据和其他宽带交互型业务。

3.HFC的主要特点:

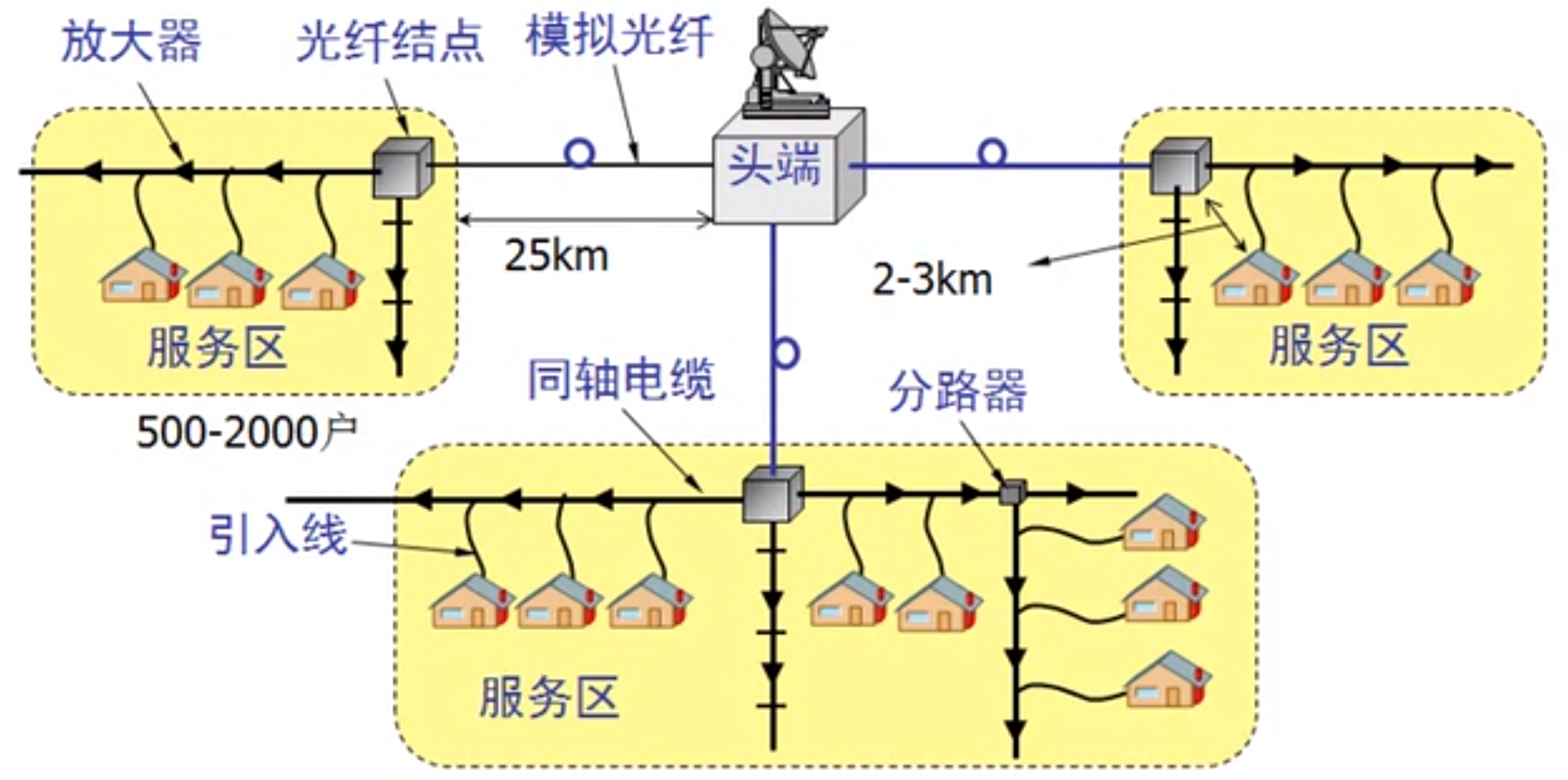

  • 主干线采用光纤,并使用模拟光纤技术。模拟光纤从头端连接到光纤结点,即光分配结点。在光纤结点光信号被转换为电信号。在光纤结点以下为同轴电缆。

  • HFC网采用结点体系结构

    • 光纤:25KM
    • 同轴电缆:2-3KM
      在这里插入图片描述

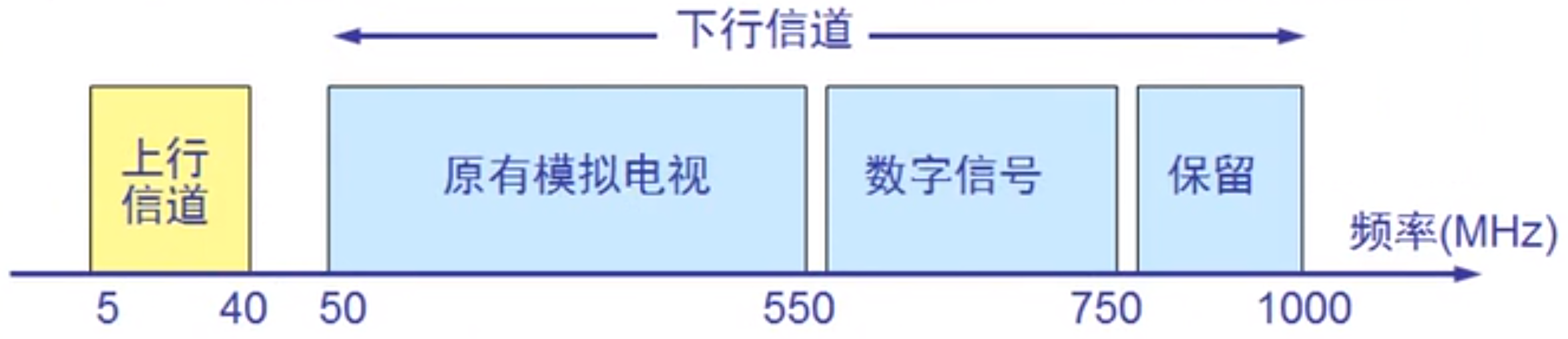

  • HFC网具有比CATV网更宽的频谱,且具有双向传输功能。
    在这里插入图片描述

  • 每个家庭必须要安装一个用户接口盒。

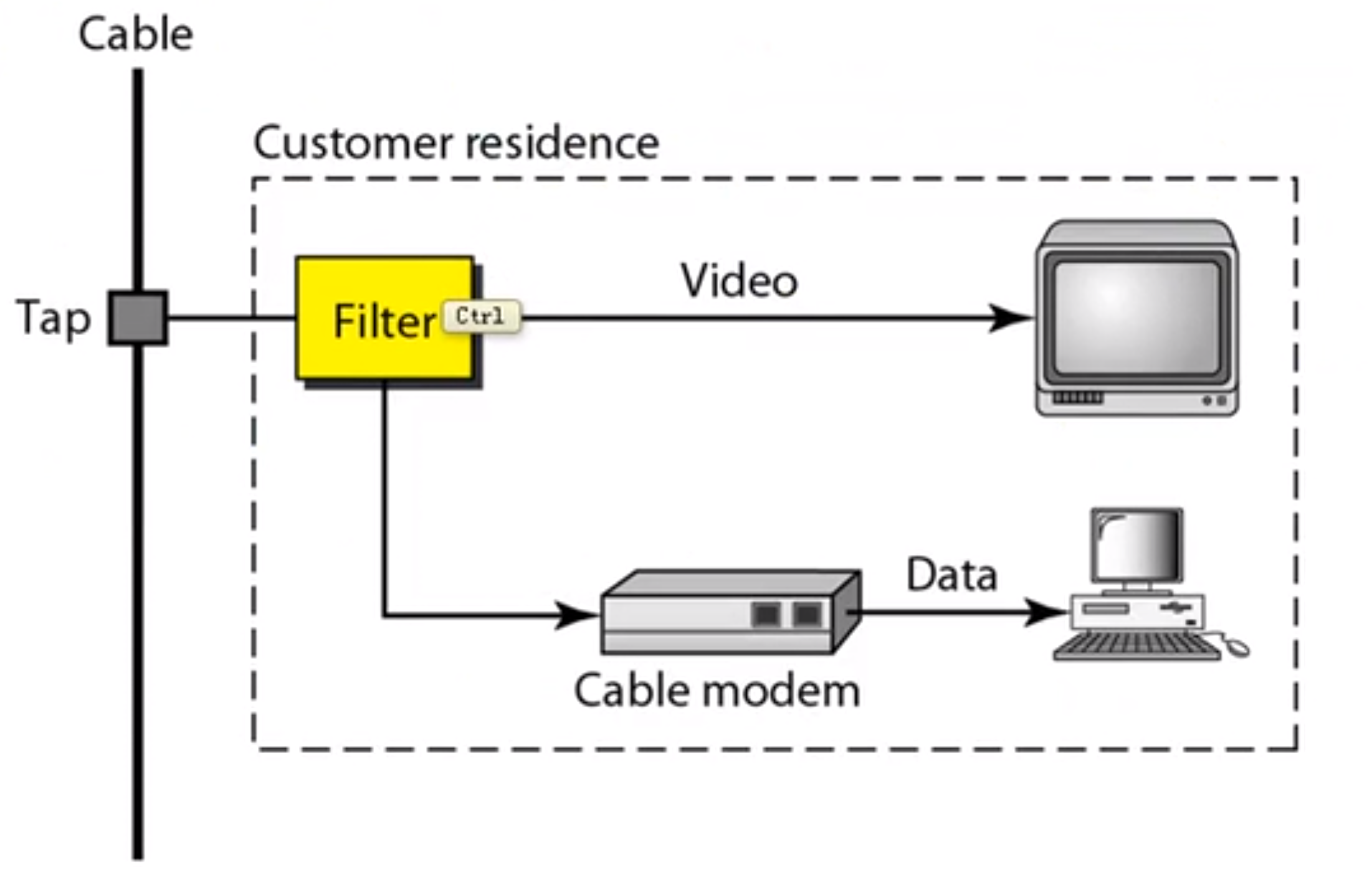

    Filter: 用户接口盒、Cable modem:调制解调器
    在这里插入图片描述

4.HFC网的最大优点:

  • 具有很宽的频带
  • 能够利用已经有相当大的覆盖面的有线电视网。

3.FTTx技术

1.FTTx(光纤到…):一种实现宽带居民接入网的方案。x可代表不同的意思。

  • FTTH:光纤到家(带宽为155Mb/s)。
  • FTTB:光纤到大楼,光纤进入大楼后转换为电信号,然后用电缆或双绞线分配到各用户。
  • FTTC:光纤到路边,从路边到各用户可使用星形结构双绞线作为传输媒体(155Mb/s)。
