LTE下行功率分配方案分析

LTE中下行功率是采用分配方案而不是功率控制方案，详细说明其分配策略如下：
一、基本概念及关键参数

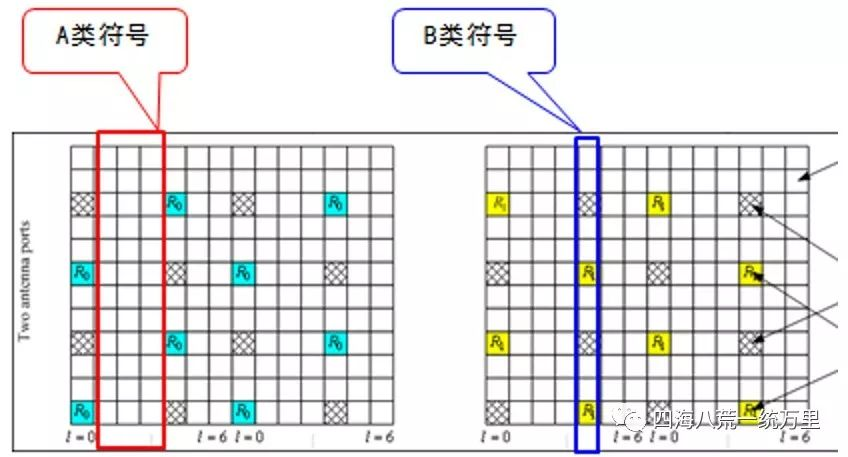

1、ρA：表征没有导频的OFDM symbol（A类符号）的数据子载波功率和导频子载波功率的比值。
2、ρB：表征有导频的OFDM symbol （B类符号）的数据子载波功率和导频子载波功率的比值。

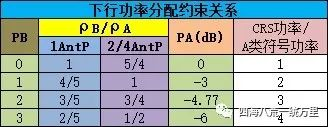

3、PB ：该参数表示PDSCH上EPRE（Energy Per Resource Element）的功率因子比率指示，它和天线端口共同决定了功率因子比率的值，即表征不同的ρB/ρA值，细节参见3GPP TS 36.213。
界面取值范围：0~3
单位：无
实际取值范围：0~3
MML缺省值：无
建议值：单天线：0；双天线： 1。
参数关系：无
修改是否中断业务：否 (且不影响空闲模式UE)
对无线网络性能的影响：PB取值越大，Reference Signal Pwr在原来的基础上抬升得越高，能获得更好的信道估计性能，增强PDSCH的解调性能，同时减少了PDSCH（Type B）的发射功率，可以改善边缘用户速率。

4、PA ：该参数表示PDSCH功率控制PA调整开关关闭且下行ICIC开关关闭时，PDSCH采用均匀功率分配时的PA值，即A类符号功率和RS信号功率的差值，PA=A类符号功率 - RS信号功率。
界面取值范围：
DB_6_P_A(-6 dB)；
DB_4DOT77_P_A(-4.77 dB)；
DB_3_P_A(-3 dB)；
DB_1DOT77_P_A(-1.77 dB)；
DB0_P_A(0 dB)；
DB1_P_A(1 dB)；
DB2_P_A(2 dB)；
DB3_P_A(3 dB)。
单位：分贝
实际取值范围：同上
MML缺省值：无
建议值：双、四天线：DB_3_P_A(-3 dB)
单天线：DB0_P_A(0 dB)
参数关系：当DlPcAlgoSwitch子开关PdschSpsPcSwitch关闭，且下行ICIC开关DlIcicSwitch关闭时，PDSCH采用固定功率分配，PA通过该参数设置。
修改是否中断业务：否 (且不影响空闲模式UE)
对无线网络性能的影响：RS功率一定时，增大该参数，增加了小区所有用户的功率，提高小区所有用户的MCS，但会造成功率受限，影响吞吐率；反之，降低小区所有用户的功率和MCS，降低小区吞吐率。

5、不同天线端口数下的RS分配方案：

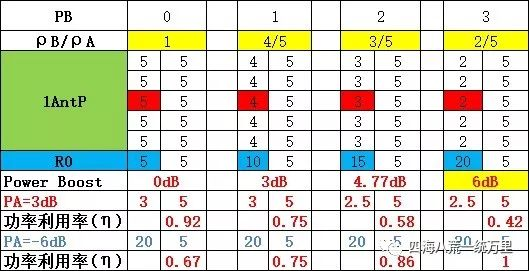

1）单天线

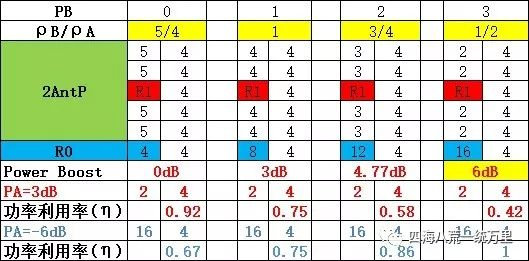

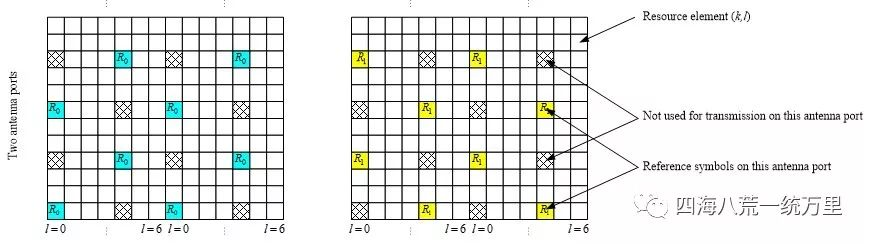

2）双天线

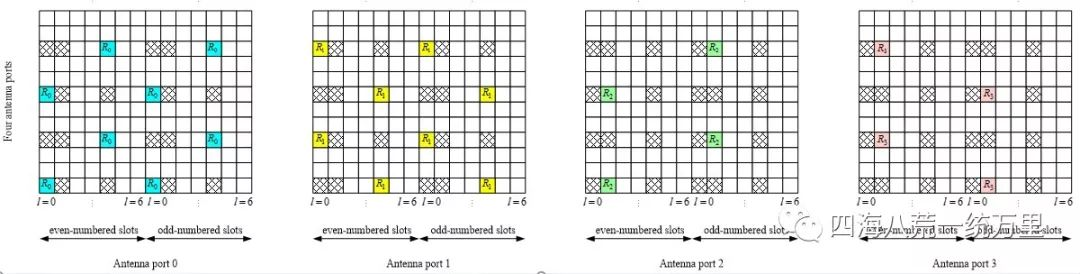

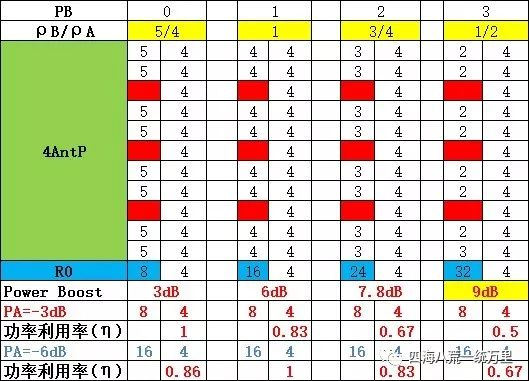

3）四天线

二、下行功率分配方案相关计算举例
例1：以20M带宽，2*10W为例，推荐配置Prs=12.2dBm，PA=-3，PB=1，单根天线上的发射功率计算如下：
A类符号的功率 = 10*LOG(1200*(10^((12.2-3)/10))) = 39.992dBm（10W换算为dBm即为40dBm）
其中，1200是20M带宽时符号A的子载波总数(12*100)；
B类符号的功率 = 10*LOG(200*10^(12.2/10)+800*10^((12.2-3)/10)) = 39.988dBm
其中，200是符号B上的RS子载波总数(2*100)，800是符号B上的数据子载波总数(8*100)，（由于PB=1，即ρB/ρA =1，表示B类符号上的数据子载波和A类符号上的数据子载波功率相同。）
例2：以20M带宽，2*10W为例，推荐配置是PA=-3，PB=1，则RS的发射功率计算如下：
A类符号的功率 = 10*LOG(10W/1200/1mW))dBm=(40-30.79)dBm=9.2dBm
10W换算为dBm即为40dBm，1200是20M带宽时符号A的子载波总数(12*100)；
由于PB=1，即ρB/ρA =1，表示B类符号上的数据子载波和A类符号上的数据子载波功率相同；
由于PA=-3，则RS功率 = A类符号功率 + 3dB = (9.2 +3)dBm = 12.2dBm。

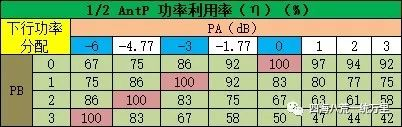

三、下行功率利用率计算
1、定义：
