这里举个例子，如果什么都没有，要开始做一个基本的电路设计，那么需要一些基本的能力，如果没有这些能力，大多数会就卡在某一个阶段而进行不下去，虽然可以问一下别人，让别人帮忙去做。如果有这些能力，大多数设计就可以自己完成。
先说一下这几个基本能力：
1.资料搜索
2.英语
3.数学
4.看懂专业名词，如果不懂，至少百度后可以懂。
现在就从画一个电源电压转换电路开始。（需求参数会在每一步中展开说明，可能不一定是真实或最优的。）
产品定义说要用TI的电源芯片，采购和性能都比较认同，供应商稳定，价格可以谈。方向有了。

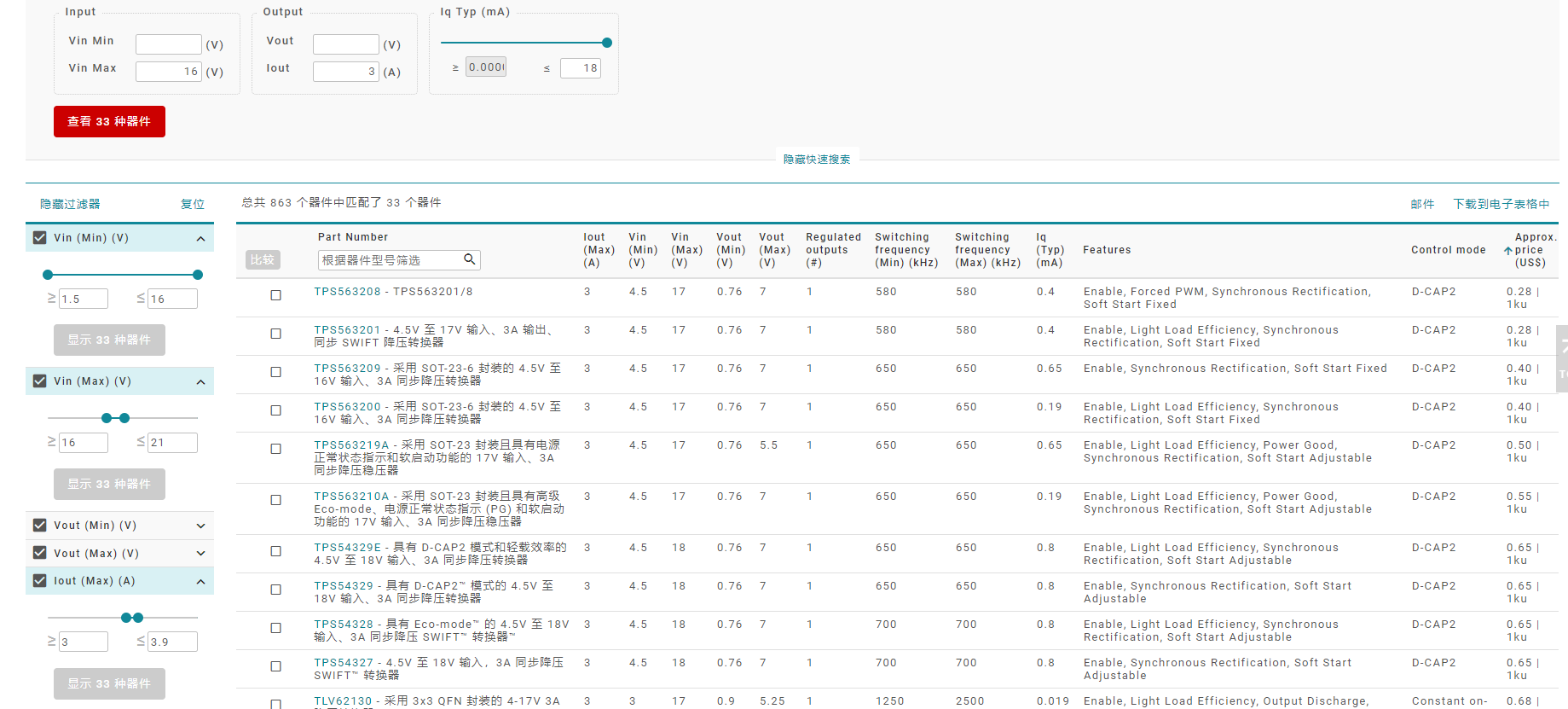

第一步找资料，搜索方案。看看有哪些可以选型的。哪里找呢?首选官网。找到的一般都是很多符合要求的，就要对比需求参数，我们要的是12V输入，3.3V输出，要求最大输出3A电流。（实际使用中最大电流小于3A）有了参数就可以选型了。对比后找到合适的也有好几款，看看低功耗有没有要求，体积有没有要求，都没有，那么找个价格好看的就可以了。
确定型号：TPS563201。官网很容易下载到pdf的规格书。
第二步，查看规格书 。打开，第一页是中文的，然后，其它都是英文的。看不懂也没关系，资料都只是用来查的，不用细看。先再次确认一下参数是不是符合要求：输入电压可以，输出电流满足，封装体积和焊接都简单好用，效率还行。

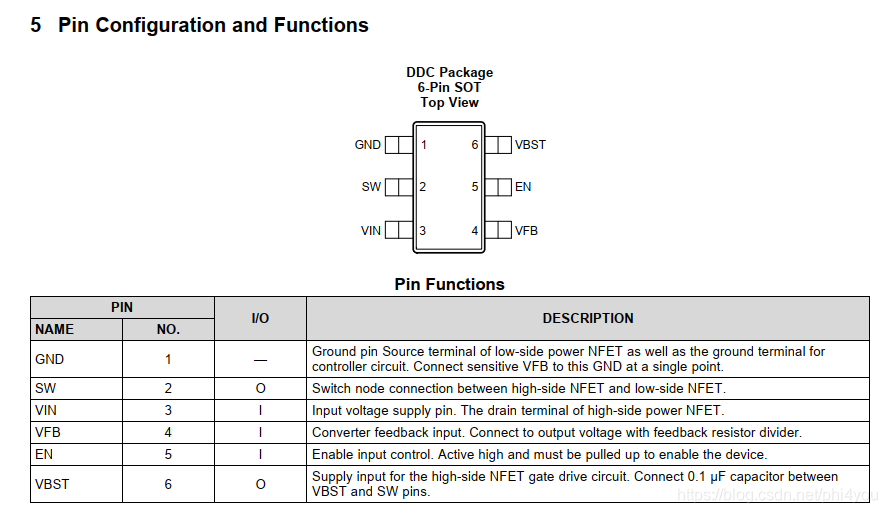

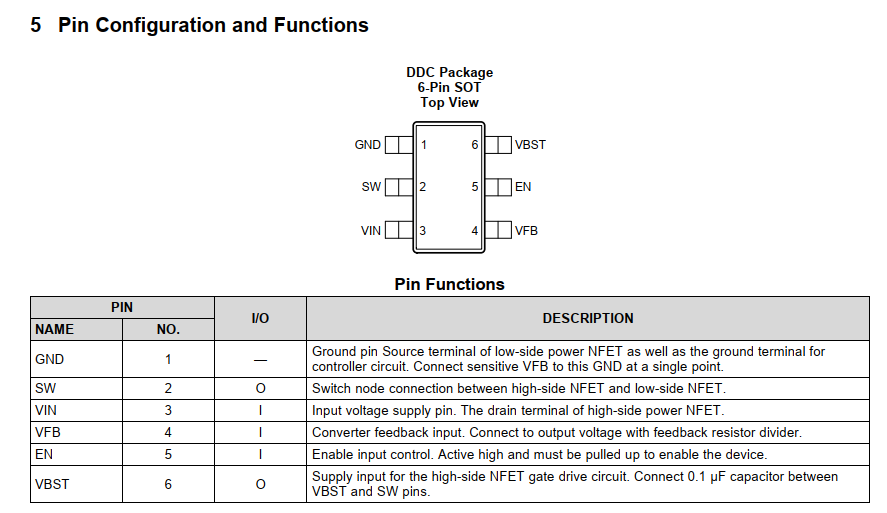

第三步，使用。画原理图库，看引脚定义。看图画图，看引脚，英语不懂的，看多了就明白了，这些引脚在其它的DCDC电源芯片上都是一样的。可能另一个芯片就把顺序换一下，把VBST叫成BST之类的，实际功能差不多，引脚也有功能多一点或少一些的。每个脚有什么用，知道的可以过了，不懂的百度查一下。

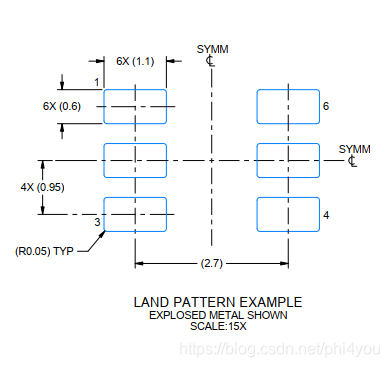

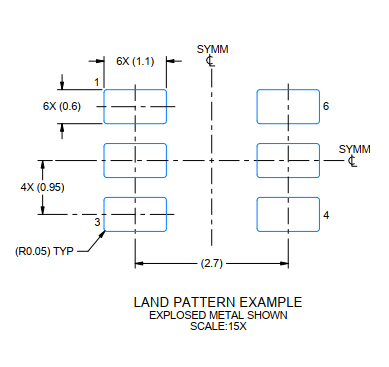

再画PCB封装，这个很常用，也许可以用以前用过的，无论如何有没有，确认一下尺寸要用的是否一致。
规格书怎么画，就照着画就可以了。
第四步，画原理图了，就是选用芯片外围元件的时候了。用什么元件，规格书都有说的。

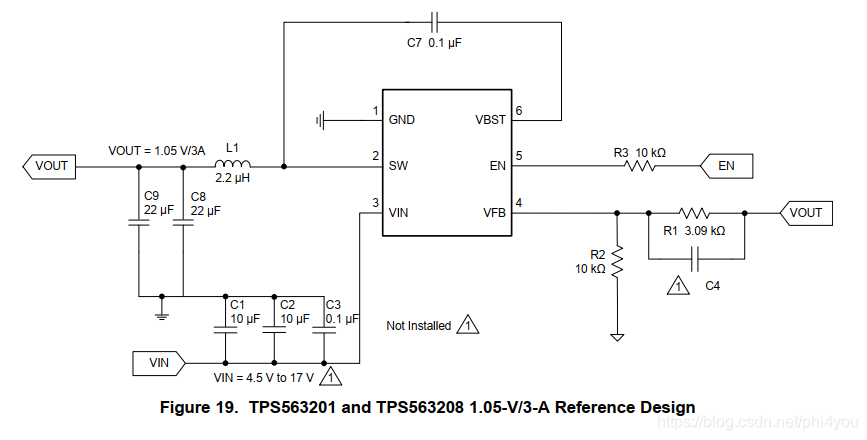

原理图规格书也给一个参考了，可以依样画的。也可以根据参数画一个。

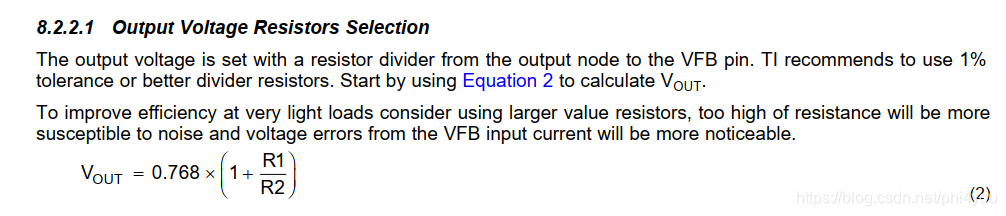

输出电压我们需要3.3V，由反馈电压和两个电阻分压决定的，请看公式。用两个1%电阻，算出电压，这里是有电压了，计算出选用两个电阻。

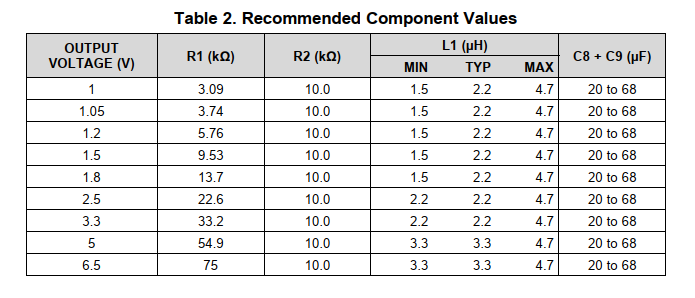

另外电感，电容也需要计算。如果还是不会算，规格书已经帮你算好一些常用的了。
最后，画完原理图基本就可以了，但是还是建议把整个规格书过一遍。看看建议的画板的一些参考，看多了可以再研究一下为什么。看看芯片有没有什么坑。比温度要求，启动要求，保护条件。另一方面，看看有没有不懂的专业名词和概念，赶紧百度一下，也是学习的内容。这就是经验，这次不看，下次还是会遇到的，跑不了。
好了，到这里设计的部分差不多了，总结一下：
查资料，看英文，计算参数，基本关键名词也知道，就可以做电子设计了。
至于做的好不好，就靠学习和实际的经验积累了。
