ICL8038信号发生器正弦波方波三角波低频信号发生波形发生原理图和PCB

基本原理

ICL8038芯片由恒流源、电压比较器、触发器、缓冲器和三角波变正弦波电路等组成，外接电容控制两个恒流源充电和放电就可以控制输出频率，调整外部电阻和电容就能产生从 0.001HZ～300kHz的低失真正弦波、三角波、矩形波等脉冲信号。芯片具有调频信号输入端, 可以用来对低频信号进行频率调制。具体芯片原理在芯片资料中介绍很清楚，在这里就不做赘述。

芯片选型

ICL8038是一款比较有年代感的芯片了，由于多功能型和易上手的特点，现在一般都是作为教学或者一些对信号质量要求不高的场合。芯片是靠模拟振荡的形式产生的频率，也就导致了频率稳定度是个很大的问题，几乎所有的振荡波形发生器都有这样的弊端。其次是ICL8038所产生的频率也是相对较低的，如需高频率的模拟振荡器可以参考MAX038芯片。

原理图&3D-PCB

模块采用的是双电源供电，供电范围正负5到正负15V,后级放大器输出电压可以接近供电电压，且输出能力增强可以驱动蜂鸣器。
在这里插入图片描述

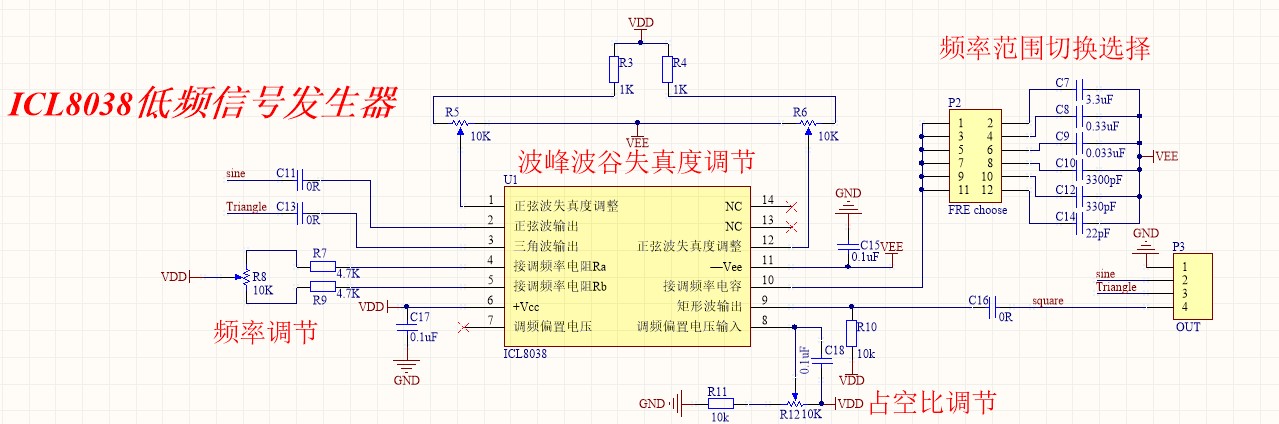

具体讲解

1、由于有4个电位器的存在，需要将电位器调到合适的位置才能出好看的波形，所以将每个滑变都串联了一个电阻，这样的话就限定了滑变的范围，这样更容易调出波形。
2、R5和R6是调节正弦波的失真度，R8是调节频率，R12是占空比调节。

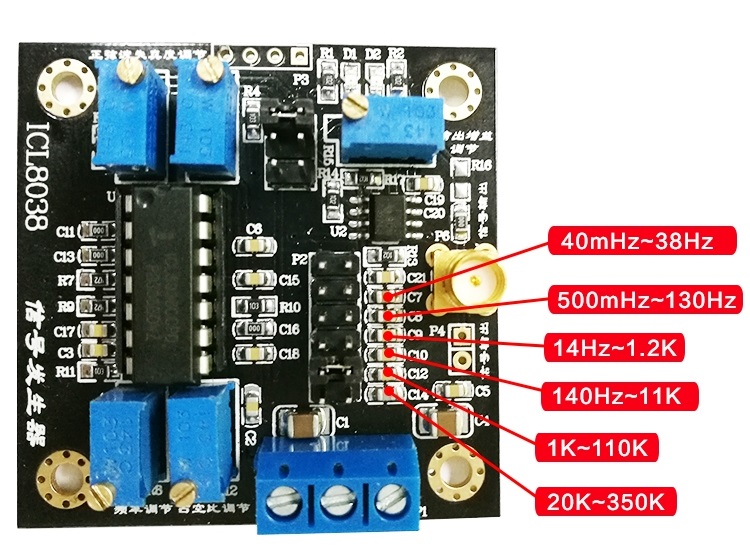

3、P2的端子可以插不同的跳线帽切换不同的频段范围，电容越小频率输出频率越高。
4、P3为正弦波、三角波、方波的直接输出口。
在这里插入图片描述

5、P5可以选择正弦波、三角波、方波输入后级放大器，但是由于方波的幅度已经是接近电源电压，所以一般无需放大，可以直接用P3输出即可。
6、特别需要注意的是，通过实验发现ICL8038输出的正弦波和三角波不能直接使用放大器放大，应该是存在阻抗问题，会导致失真，所以这里需要先加一级跟随器，然后再放大。
在这里插入图片描述
