Zabbix监控系统的使用（一）

由 那年仲夏 提交于 2019-12-16 01:51:06

配置及使用Zabbix监控系统

使用1台RHEL7虚拟机，安装部署LNMP环境、Zabbix及相关的依赖包，配置数据库并对Zabbix监控平台进行初始化操作。使用2台被监控端，源码安装Zabbix Agent。完成Zabbix实验需要我们搭建一个实验环境，拓扑结构如表所示。通过Zabbix监控平台，添加被监控zabbixclient_web1主机（192.168.2.100）并链接监控模板即可，Zabbix默认模板就可以监控CPU、内存、进程、网络、磁盘等项目。
在这里插入图片描述

步骤一：添加监控主机
主机是Zabbix监控的基础，Zabbix所有监控都是基于Host主机。
使用火狐浏览器登录http://192.168.2.5，通过Configuration（配置）–>Hosts（主机）–>Create Host（创建主机）添加被监控Linux主机，如图所示。
在这里插入图片描述

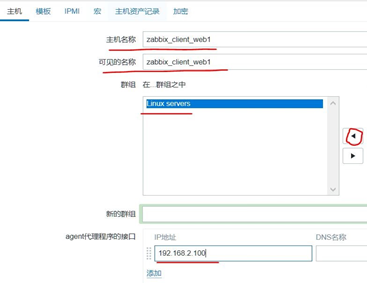

添加被监控主机时，需要根据提示输入被监控Linux主机的主机名称（最好与电脑的主机名一致，但也允许不一致）、主机组、IP地址等参数，具体参考如图所示。
在这里插入图片描述
步骤二：为被监控主机添加监控模板

Zabbix通过监控模板来对监控对象实施具体的监控功能，根据模板来定义需要监控哪些数据，对于Linux服务器的监控，Zabbix已经内置了相关的模板（Template OS Linux），选择模板并链接到主机即可，如图所示。
在这里插入图片描述

步骤三：查看监控数据

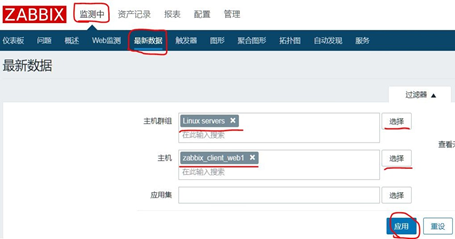

查看监控数据，登录Zabbix Web控制台，点击Monitoring(监控中)—> Latest data(最新数据)，正过滤器中填写过滤条件，根据监控组和监控主机选择需要查看哪些监控数据，如图所示。
在这里插入图片描述

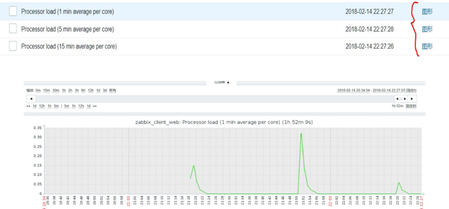

找到需要监控的数据后，可以点击后面的Graph查看监控图形，如图所示。
在这里插入图片描述

自定义Zabbix监控项目

步骤一：被监控主机创建自定义key（在192.168.2.100操作）
1）创建自定义key
自定义key语法格式为：UserParameter=自定义key名称,命令。
自定义的key文件一般存储在/usr/local/etc/zabbix_agentd.conf.d/目录，这里还需要修改zabbix_agentd.conf文件，允许自定义监控key，来读取该目录下的所有文件 。

[root@zabbixclient_web1 ~]# vim /usr/local/etc/zabbix_agentd.conf
Include=/usr/local/etc/zabbix_agentd.conf.d/                //加载配置文件目录
[root@zabbixclient_web1 ~]# cd /usr/local/etc/zabbix_agentd.conf.d/
[root@zabbixclient_web1 zabbix_agentd.conf.d]# vim count.line.passwd
UserParameter=count.line.passwd,wc -l /etc/passwd | awk ' {print $1} '
////自定义key语法格式:
//UserParameter=自定义key名称,命令

2）测试自定义key是否正常工作

[root@zabbixclient_web1 ~]# killall  zabbix_agentd
[root@zabbixclient_web1 ~]# zabbix_agentd                                //重启agent服务
[root@zabbixclient_web1 ~]# zabbix_get -s 127.0.0.1 -k count.line.passwd
21

注意：如zabbix_get命令执行错误，提示Check access restrictions in Zabbix agent configuration，则需要检查agent配置文件是否正确：

[root@zabbixclient_web1 ~]# vim /usr/local/etc/zabbix_agentd.conf
Server=127.0.0.1,192.168.2.5
ServerActive=127.0.0.1,192.168.2.5

步骤二：创建监控模板

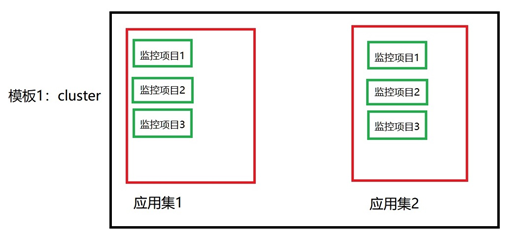

模板、应用集与监控项目的关系图，参考图所示

在这里插入图片描述
1）添加监控模板
登录Zabbix Web监控控制台，通过Configuration(配置)–>Template(模板)–>Create template(创建模板)，填写模板名称，新建模板群组，如图所示。
在这里插入图片描述
创建模板后，默认模板中没有任何应用、项目、触发器、图形等，如图-所示。
在这里插入图片描述
2）创建应用

创建完成模板后，默认模板中没有任何应用、项目、触发器、图形等资源。这里需要点击模板后面的Application（应用集）链接打开创建应用的页面，如图-所示。
在这里插入图片描述
点击Application（应用集）后，会刷新出图所示页面，在该页面中点击Create application（创建应用集）按钮。
在这里插入图片描述
设置应用名称如图所示。

在这里插入图片描述
3）创建监控项目item（监控项）
与创建应用一样，在模板中还需要创建监控项目，如图所示．
在这里插入图片描述
并在刷新出的新页面中选择Create items（创建监控项）创建项目，如图所示。
在这里插入图片描述

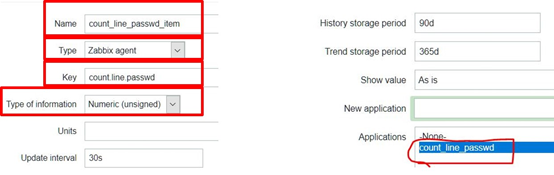

接下来，还需要给项目设置名称及对应的自定义key，如图所示。
在这里插入图片描述
4）创建图形
为了后期可以通过图形的方式展示监控数据，还需要在模板中创建图形，设置方法与前面的步骤一致，在监控模板后面点击Graph（图形）即可创建图形，设置监控图形基于什么监控数据，如图所示。
在这里插入图片描述
5）将模板链接到被监控主机
将完整的监控模板制作完成后，就可以将模板链接到主机实现监控功能了。首先找到被监控主机Configuration（配置）–>Hosts（主机），如图所示。
在这里插入图片描述

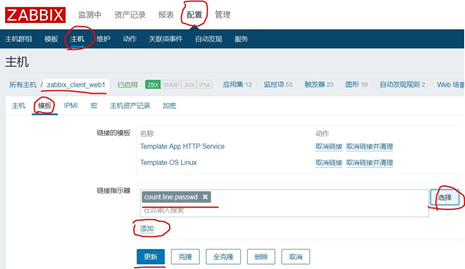

点击需要的被监控主机链接，打开监控主机设置页面，在Template（模板）页面中选择需要链接到该主机的模板，在此选择刚刚创建的模板count_line.passwd添加即可，如图所示。
在这里插入图片描述

6）查看监控数据图形

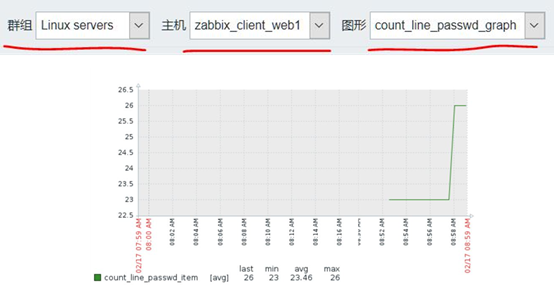

点击Monitoring（监控中）–>Craphs（图形），根据需要选择条件，查看监控图形，如图所示。
在这里插入图片描述
在这里插入图片描述

自定义监控案例

步骤一：监控Nginx服务状态
1）准备环境，部署nginx软件
安装nginx软件，开启status模块

[root@zabbixclient_web1 nginx-1.12.2]# ./configure \
> --with-http_stub_status_module
[root@zabbixclient_web1 nginx-1.12.2]# make && make install
[root@zabbixclient_web1 ~]# cat /usr/local/nginx/conf/nginx.conf
… …
location /status {
                stub_status on;
        }
… …
[root@zabbixclient_web1 ~]# curl  http://192.168.2.100/status
Active connections: 1
server accepts handled requests
10 10 3
Reading: 0 Writing: 1 Waiting: 0

2）自定义监控key
语法格式：
UserParameter=key,command
UserParameter=key[*],
key里的所有参数，都会传递给后面命令的位置变量

如：
UserParameter=ping[*],echo $1
ping[0]， 返回的结果都是0
ping[aaa]， 返回的结果都是aaa

注意：被监控端修改配置文件，注意要允许自定义key并设置Include！
创建自定义key

[root@zabbixclient_web1 ~]# vim /usr/local/etc/zabbix_agentd.conf.d/nginx.status
UserParameter=nginx.status[*],/usr/local/bin/nginx_status.sh $1
[root@zabbixclient_web1 ~]# killall zabbix_agentd
[root@zabbixclient_web1 ~]# zabbix_agentd

自定义监控脚本（仅供参考，未检测完整状态）

[root@zabbixclient_web1 ~]# vim /usr/local/bin/nginx_status.sh
#!/bin/bash
case $1 in
active)
    curl -s http://192.168.2.100/status |awk '/Active/{print $NF}';;
waiting)
    curl -s http://192.168.2.100/status |awk '/Waiting/{print $NF}';;
accepts)
    curl -s http://192.168.2.100/status |awk 'NR==3{print $2}';;
esac
[root@zabbixclient_web1 ~]# chmod +x  /usr/local/bin/nginx_status.sh

测试效果：

[root@zabbixclient_web1 ~]# zabbix_get  -s 127.0.0.1 \
 -k 'nginx.status[accepts]'

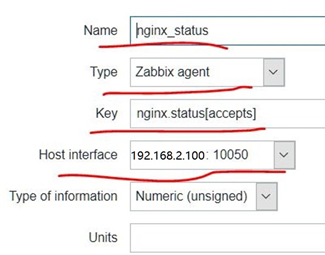

登陆Zabbix监控Web，创建监控项目item，点击Configuration（配置）–>Hosts(主机)，点击主机后面的items（项目），点击Create item（创建项目）。修改项目参数如图所示。
在这里插入图片描述
步骤二：监控网络连接状态
１）查看网络连接状态
模拟多人并发连接

[root@zabbixclient_web1 ~]# ab -c 1000 -n 100000 http://192.168.2.100/

查看网络连接状态，仔细观察、分析第二列的数据

[root@zabbixclient_web1 ~]# ss -antup
//-a显示所有
//-t显示TCP连接状态
//-u显示UDP连接状态
//-n以数字形式显示端口号和IP地址
//-p显示连接对应的进程名称

3）创建自定义key
注意：被监控端修改配置文件，注意要允许自定义key并设置Include。

[root@zabbixclient_web1 ~]# vim /usr/local/etc/zabbix_agentd.conf.d/net.status
UserParameter=net.status[*],/usr/local/bin/net_status.sh $1
[root@zabbixclient_web1 ~]# killall zabbix_agentd
[root@zabbixclient_web1 ~]# zabbix_agentd

自定义监控脚本（仅供参考，未检测完整状态）

[root@zabbixclient_web1 ~]# vim /usr/local/bin/net_status.sh
#!/bin/bash
case $1 in
estab)
ss -antp |awk '/^ESTAB/{x++} END{print x}';;
close_wait)
	ss -antp |awk '/^CLOSE-WAIT/{x++} END{print x}';;
time_wait)
	ss -antp |awk '/^TIME-WAIT/{x++} END{print x}';;
esac
[root@zabbixclient_web1 ~]# chmod +x  /usr/local/bin/net_status.sh

测试效果：

[root@zabbixclient_web1 ~]# zabbix_get  -s 127.0.0.1 \
-k 'net.status[time_wait]'
  1. 监控netstatus

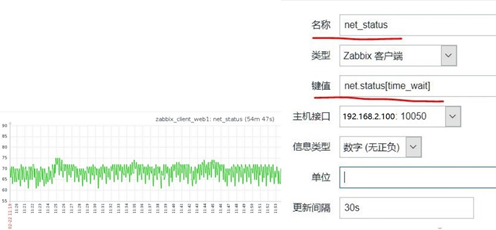

    在监控服务器，添加监控项目item，Configuration–>Hosts点击主机后面的items
    点击Create item，如图所示。
    在这里插入图片描述

实现Zabbix报警功能

自定义的监控项默认不会自动报警，首页也不会提示错误，需要配置触发器与报警动作才可以自定报警。

什么是触发器（trigger）？
表达式，如内存不足300M，用户超过30个等
当触发条件发生后，会导致一个触发事件
触发事件会执行某个动作

什么是动作（action）？
动作是触发器的条件被触发后所执行的行为
可以是发送邮件、也可以是重启某个服务等

步骤一：创建触发器规则
1）创建触发器
创建触发器时强烈建议使用英文的语言环境，通过Configuration–> Templates，找到我们之前创建的count.line.passwd模板，点击模板后面的triggers，如图所示。
在这里插入图片描述
2）触发器表达式
创建触发器时需要定义表达式，触发器表达式（Expression）是触发异常的条件，触发器表达式格式如下：
{:.()}
{主机：key.函数(参数)}<表达式>常数

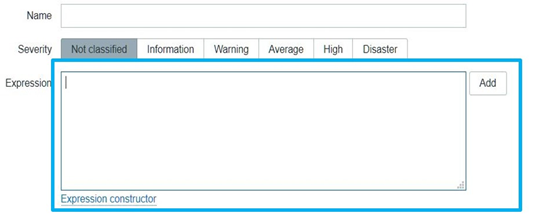

在如图所示的蓝色方框中编写触发器表达式，可以直接手写，也可以通过add选择表达式模板。
在这里插入图片描述
下面，我们看几个表达式的案例：
{web1:system.cpu.load[all,avg1].last(0)}>5 //0为最新数据
如果web1主机最新的CPU平均负载值大于5，则触发器状态Problem

{vfs.fs.size[/,free].max(5m)}<10G //5m为最近5分钟
根分区，最近5分钟的最大容量小于10G，则状态进入Problem

{vfs.file.cksum[/etc/passwd].diff(0)}>0 //0为最新数据
最新一次校验/etc/passwd如果与上一次有变化，则状态进入Problem

avg, count, last, min and max 等函数支持额外的第二个参数time_shift（时间偏移量），这个参数允许从过去一段时间内引用数据。

3）配置触发器
设置触发器名称，如图所示，点击add添加表达式，填写表达式：
在这里插入图片描述
监控项为账户数量，最近300秒账户数量大于26（根据系统账户数量实际填写），效果如图所示
在这里插入图片描述
选择触发器报警级别，如图所示
在这里插入图片描述
Add创建该触发器，如图所示。
在这里插入图片描述

步骤二：设置邮件
1）创建Media

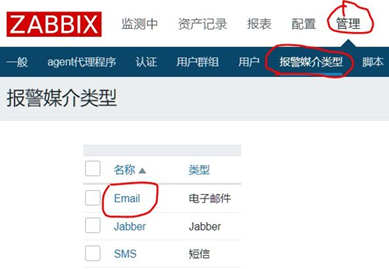

通过Administration（管理）–>Media Type（报警媒体类型）–>选择Email（邮件），如图所示。
在这里插入图片描述

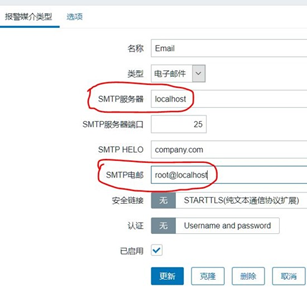

设置邮件服务器信息，设置邮件服务器及邮件账户信息，如图所示。
在这里插入图片描述
2)为用户添加Media

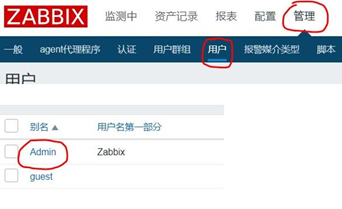

在Administration（管理）–>Users（用户）中找到选择admin账户，如图所示。
在这里插入图片描述
点击Admin账户后，在弹出的界面中选择Media（报警媒介）菜单–>点击Add(添加)报警媒介，如图-所示。
在这里插入图片描述
点击Add（添加）后，在Meida Type中填写报警类型，收件人，时间等信息，如图所示。

在这里插入图片描述
步骤三：创建Action动作
1）Action动作
Action（动作）是定义当触发器被触发时的时候，执行什么行为。
通过Configuration（配置）–>Actions（动作）–>Create action（创建动作），如图所示。
在这里插入图片描述
2）配置Action动作的触发条件

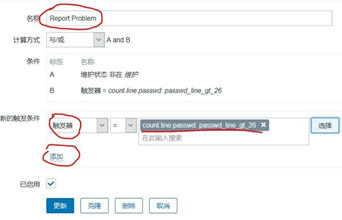

填写Action动作的名称，配置什么触发器被触发时会执行本Action动作（账户数量大于26），如图所示。
在这里插入图片描述
3）配置Action动作的具体行为

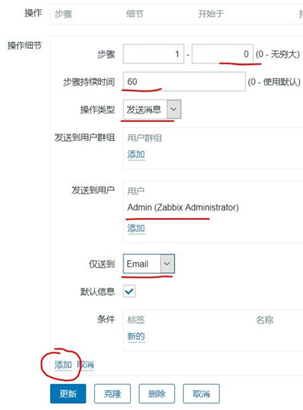

配置动作的具体操作行为（发送信息或执行远程命令），无限次数发送邮件，60秒1次，发送给Admin用户，如图所示。
在这里插入图片描述
在这里插入图片描述
4）测试效果
在被监控主机创建账户（让账户数量大于26），然后登录监控端Web页面，在仪表盘中查看问题报警（需要等待一段时间），如图所示。
在这里插入图片描述
查看报警邮件，在监控服务器上使用mail命令查收报警邮件．
