E-R图转换为关系模型

转自：https://www.cnblogs.com/yijiahao/p/11707183.html

E-R模型如何转换成关系模型，这里我们分成三种情况进行讲解，分别是一对一，一对多和多对多。

1.一对一的情况：

　　有两种方法解决这个问题。第一个方法：可以单独对应一个关系模式，由各实体的主码构成关系模式，而关系模式的主码可以是任一个实体集的主码。而实体中属性照常写就可以了。第二个方法：实体中的属性照常写，然后将一方实体集的主码加到另一方实体集对应的关系模式中。下面举个例子我们来看一下：

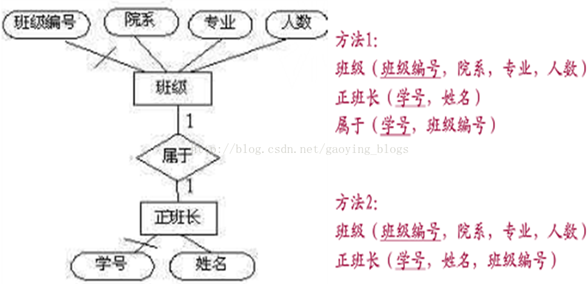

在这个例子中，利用方法一，先将两个实体正班长和班级的属性照着写下来，然后将关系模式“属于”的属性写出来——即两边实体的主码，其中关系模型“属于”的主键可以是两端实体集的任一主码。利用方法二，也是先将两端实体的属性照着写下来，然后注意这一点，将一端实体的主码加到另一端实体的主码中，图例中就是将“班级”实体的主码加入到“正班长”关系属性中。

2.一对多的情况：

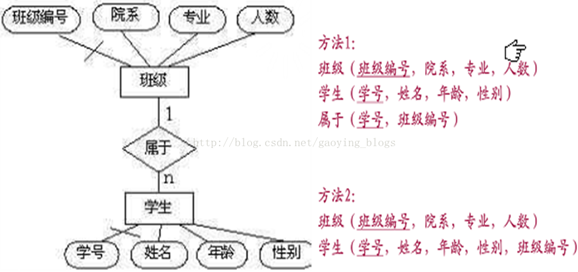

　　这种情况可以跟一对一的情况对比着学习。第一个方法：同一对一的方法一是差不多的，只是对应的关系模式中，其主码不再是任一实体的主码就可以，而是必须指定n端的主码为关系模式的主码。第二个方法：同一对一的方法二也是差不多的，但是值得强调的是，必须将1端的主码加到n端的关系模式中，而且n端的主码仍然为该关系模式中的主码。同样，我们也来举个例子。
