从上一文说到，设计原理图，我们需要想到哪些元器件呢？如何画呢？
首先哈，我们需要先了解了解元器件的属性。
- 整流桥：整流电路，是把交流电能转换为直流电能的电路
- 滤波电容：是指安装在整流电路两端用以降低交流脉动波纹系数提升高效平滑直流输出的一种储能器件
- 变压器：利用电磁感应的原理来改变交流电压的装置，主要构件是初级线圈、次级线圈和铁芯（磁芯）。主要功能有：电压变换、电流变换、阻抗变换、隔离、稳压（磁饱和变压器）等
了解百度完了这些，我们这时候就需要使用软件画这些原理图（PADS、AD、Proter99）

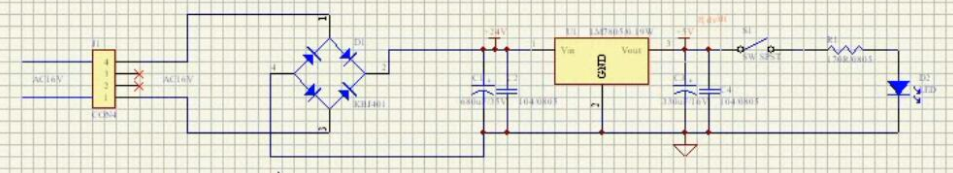

以下的图片是画好的原理图，
首先，我们把这原理图分为几个部分，首先是电源。一个交流AC16V电，经过整流桥进行交流转直流，则成为23V左右的直流电。【（AC）16*√2≈≈23（DC）】
其次经过滤波电容进行滤波，将直流电更加稳定，并联一个电容作为负载的储能电容。
之后为变压器LM7805将24V压降为5V继续滤波。
之后为一个开关电路与电阻LED串联，大致就可以了。
还没结束，接下来还有元器件的选型，之前说到，我们需要根据元器件的属性、功率、温度等判断我们是否可以使用它。 - 电阻：我们先根据原理图来看。先看LED灯。首先，LED的电压为3.3V，电流我们设置大一些10mA。则电阻R1的电压为（5-3.3）1.7V，电流10mA。则根据欧姆定律可以算出电阻为170R，功率P=0.017W。则我们在电阻上选择。根据封装0805的电阻功率P=0.125》0.017可以选用封装为0805的电阻。
- 滤波电容：根据电源滤波输出纹波系数这个公式来计算滤波电容（我也算不清楚~~~~）
贴片电容（PF精度高）多用于滤波电路，震荡电路。
一般电路小于100mA时电容220uF/300uF都可以（主要看你的库存）
承受电压一般为1.5倍或2倍可以（主要看库存） - 变压器DC—>DC：5V、3.3V、12V、15V等。根据功率PR=U2/R=0.017W，可以选择LM7805。
LM7805最大电流为1A。功率为（0-2W，最好1W以内）
计算：压降：24-5=19V 电流I=10mA P(LM7805)=UI=0.19W 当1W的功率可以承受的压降为100V
则可以使用LM7805的变压器。 - 变压器AC–>AD：220V–>16V
- 整流桥：交流转直流。整流桥由4个二极管组成。二极管的最大反向电压：24*2.8=67V左右（大约2.8倍）
整流桥有KBJ40X系列和KBJ4005
KBJ40X承受电流4A和X00V的电压，KBJ4005承受电流4A和50V电压。从反向电压看，我们可以直接选择KBJ401，反向电压为100V即可。
