MySQL的逻辑存储结构

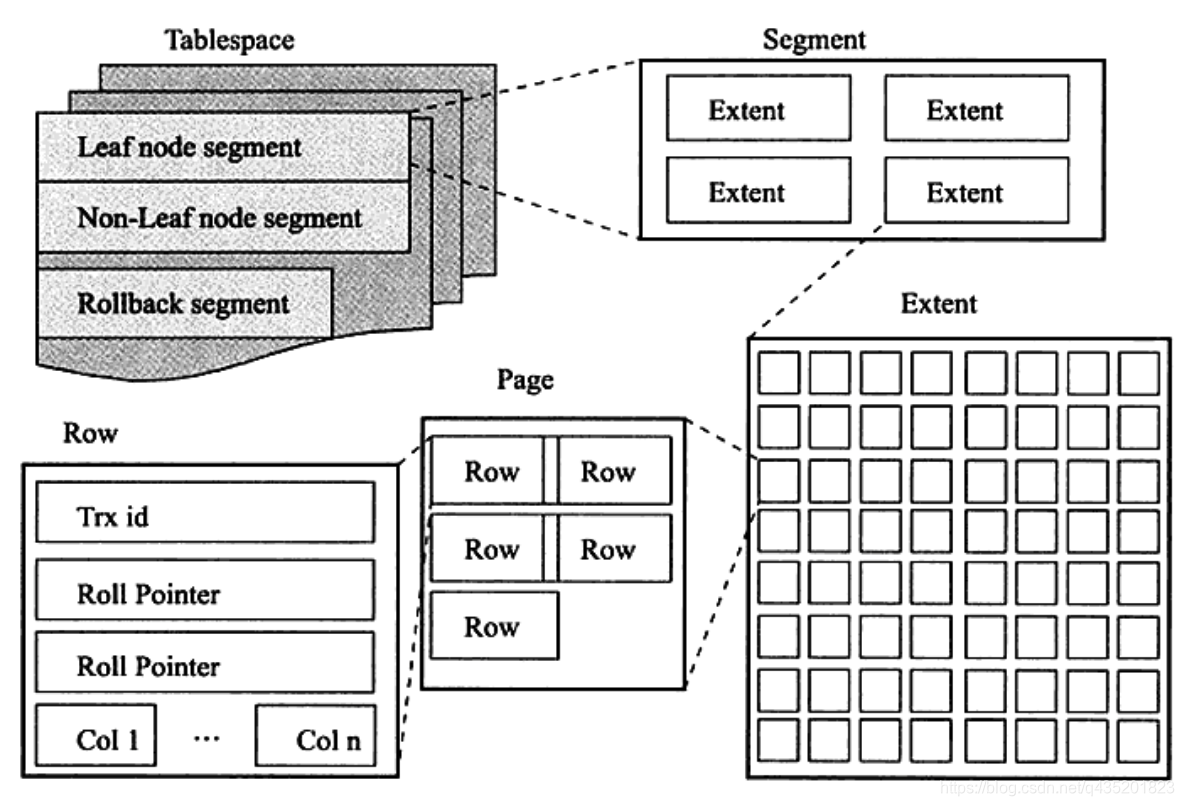

从InnoDB存储引擎的逻辑结构看，所有数据都被逻辑地存放在一个空间内，称为表空间，而表空间由段（sengment）、区（extent）、页（page）组成。ps：页在一些文档中又称块（block）。
表空间
表空间分为了两种，这里简单的概括一下：
-
独立表空间：每一个表都将会生成以独立的文件方式来进行存储，每一个表都有一个.frm表描述文件，还有一个.ibd文件。 其中这个文件包括了单独一个表的数据内容以及索引内容，默认情况下它的存储位置也是在表的位置之中。
-
共享表空间： Innodb的所有数据保存在一个单独的表空间里面，而这个表空间可以由很多个文件组成，一个表可以跨多个文件存在，所以其大小限制不再是文件大小的限制，而是其自身的限制。从Innodb的官方文档中可以看到，其表空间的最大限制为64TB，也就是说，Innodb的单表限制基本上也在64TB左右了，当然这个大小是包括这个表的所有索引等其他相关数据。
InnoDB把数据保存在表空间内，表空间可以看作是InnoDB存储引擎逻辑结构的最高层。本质上是一个由一个或多个磁盘文件组成的虚拟文件系统。InnoDB用表空间并不只是存储表和索引，还保存了回滚段、双写缓冲区等。
根据每个表的信息通道配置，有许多类型的表空间。如下：
- 系统表空间
- 表文件表空间
- 通用表空间
- undo表空间
- 临时表空间
段
表空间是由各个段组成的，常见的段有数据段、索引段、回滚段等。
区
区是由连续的页（Page）组成的空间，在任何情况下每个区大小都为1MB，为了保证页的连续性，InnoDB存储引擎每次从磁盘一次申请4-5个区。默认情况下，InnoDB存储引擎的页大小为16KB，即一个区中有64个连续的页。 （1MB／16KB=64）
InnoDB1.0.x版本开始引入压缩页，每个页的大小可以通过参数KEY_BLOCK_SIZE设置为2K、4K、8K，因此每个区对应的页尾512、256、128.
InnpDB1.2.x版本新增了参数innodb_page_size，通过该参数可以将默认页的大小设置为4K、8K，但是页中的数据不是压缩的。
但是有时候为了节约磁盘容量的开销，创建表默认大小是96KB，区中是64个连续的页。（对于一些小表）
页
页是InnoDB存储引擎磁盘管理的最小单位，每个页默认16KB；InnoDB存储引擎从1.2.x版本碍事，可以通过参数innodb_page_size将页的大小设置为4K、8K、16K。若设置完成，则所有表中页的大小都为innodb_page_size，不可以再次对其进行修改，除非通过mysqldump导入和导出操作来产生新的库。
innoDB存储引擎中，常见的页类型有：
-
数据页（B-tree Node)
-
undo页（undo Log Page）
-
系统页 （System Page）
-
事物数据页 （Transaction System Page）
-
插入缓冲位图页（Insert Buffer Bitmap）
-
插入缓冲空闲列表页（Insert Buffer Free List）
-
未压缩的二进制大对象页（Uncompressed BLOB Page）
-
压缩的二进制大对象页 （compressed BLOB Page）
数据页
数据页中可以存储各种类型的数据，如表数据、索引数据、簇数据等。无论存放何种数据，数据页都有相同的结构
行
InnoDB存储引擎是面向列的（row-oriented)，也就是说数据是按行进行存放的，每个页存放的行记录也是有硬性定义的，最多允许存放16KB/2-200，即7992行记录。
