PCIE项目中AXI4 IP核例化
本文为明德扬原创文章，转载请注明出处！
本工程实现PCIE的8通道速率2.2GBps通信，并验证数据的正确性。
本工程里已经把PCIE部分做成一个封装的模块，对外提供的是fifo_wr(数据发送fifo)接口和fufi_rd(数据接收的fifo接口)，用户只要操作fifo接口，无需关心PCIE的内部驱动。为了便于读者更加明白，可以深入了解PCIE，我们将会制作一个PCIE的连载系列。
今天，首先说一下自定义AXI4的IP核，至于AXI4和PCIE之间有什么联系，敬请关注我们的连载系列文章。
在本篇文章中暂时先不讲解AXI4协议，先来分享例化AXI4的自定义IP核详细步骤。
一、 新建工程

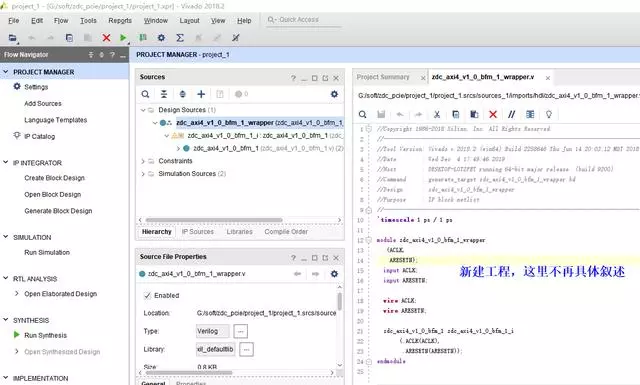

为了节省篇幅，新建工程部分就不详细讲解，以下为我们新建好的工程：
二、 创建自定义IP

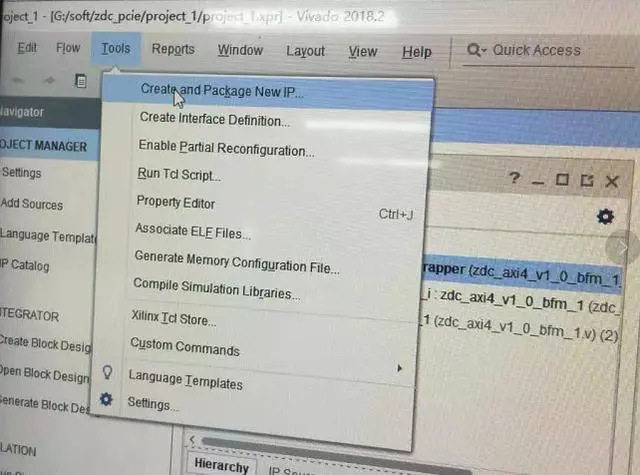

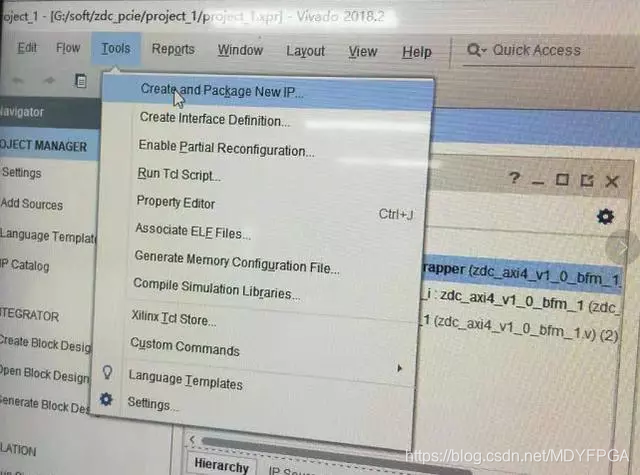

点击"Tools"菜单下的"Create and Package New IP"，如下图所示：

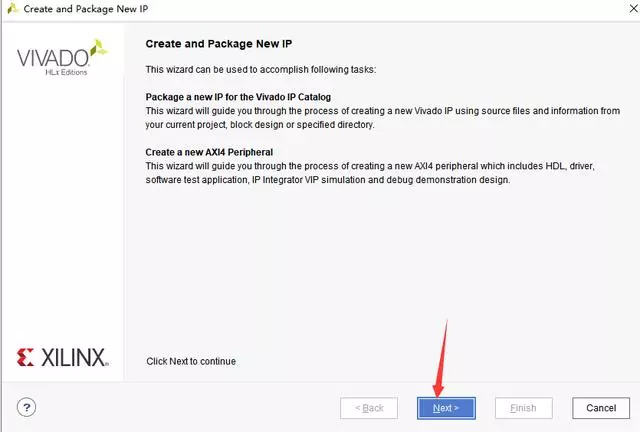

按照指引，点击"next"：

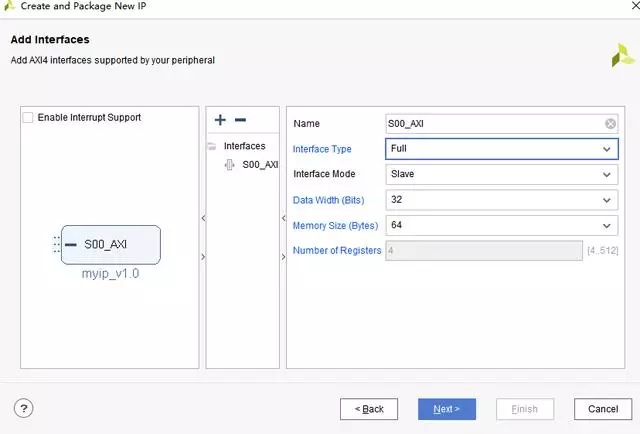

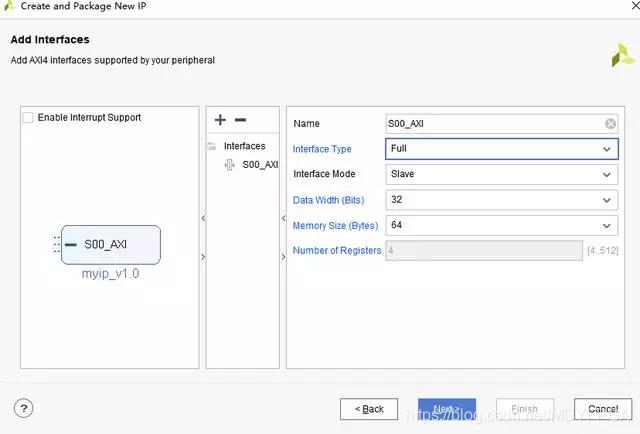

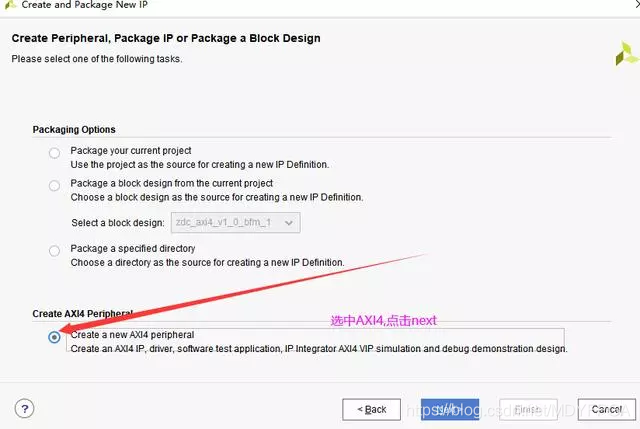

选择AXI4的IP核：

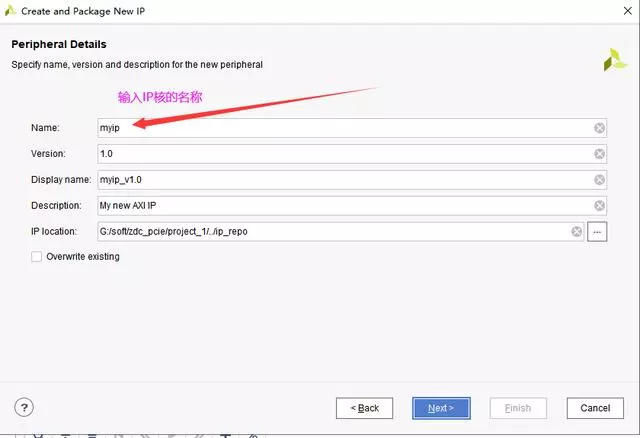

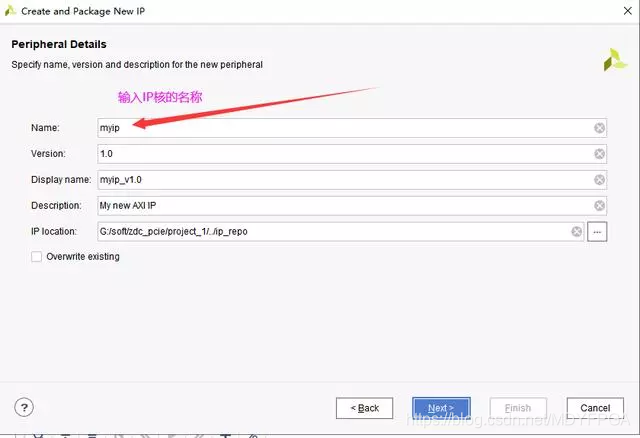

输入IP核的名称：
点击"next"：

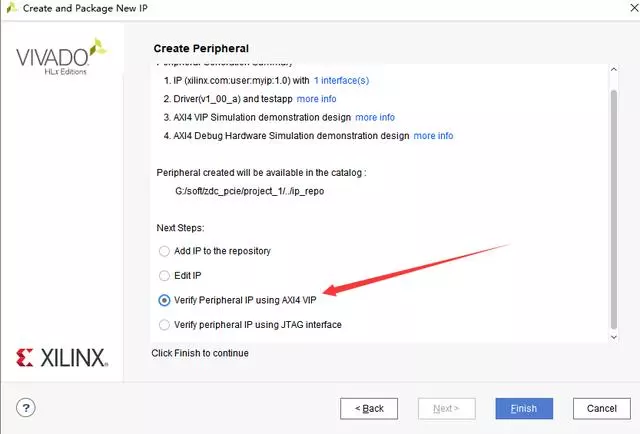

创建和使用AXI4的IP核
三、 生成BD文件

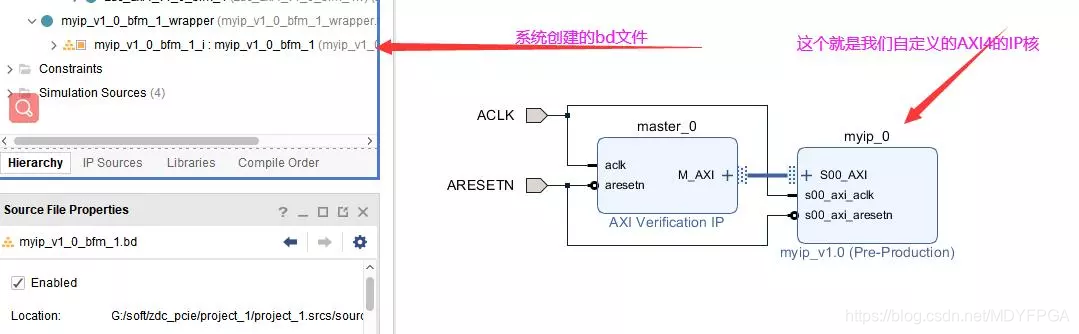

创建AXI4完毕之后系统会自动生成一个bd文件，如下图所示：

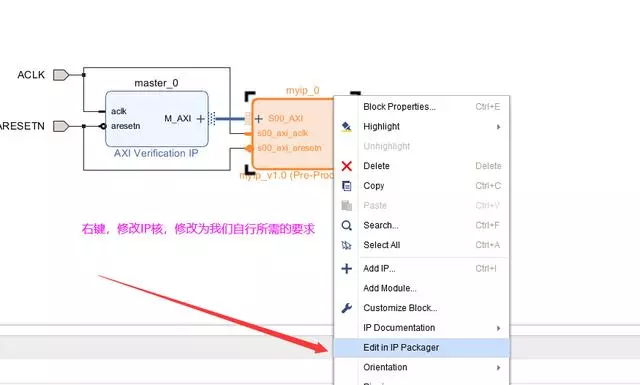

四、 修改IP
五、 修改需求

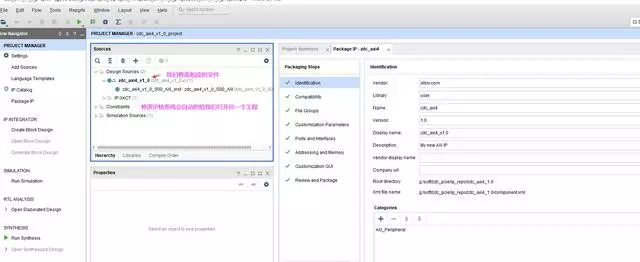

在修改IP核之后系统会自定的给我们打开另一个工程，我修改为我们自己的需求，打开的工程如下所示：

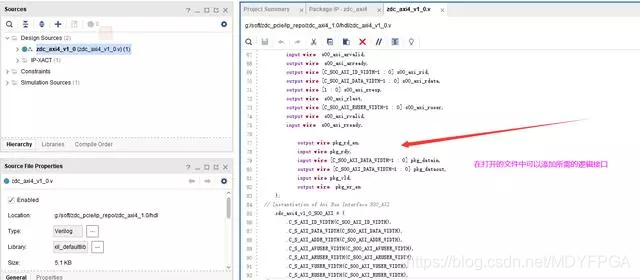

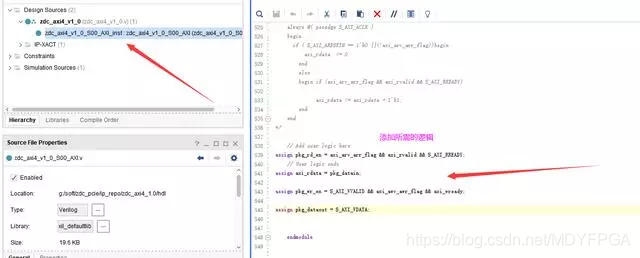

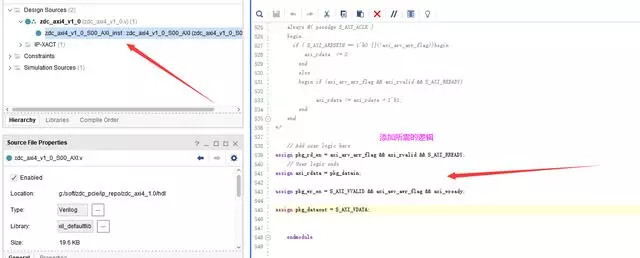

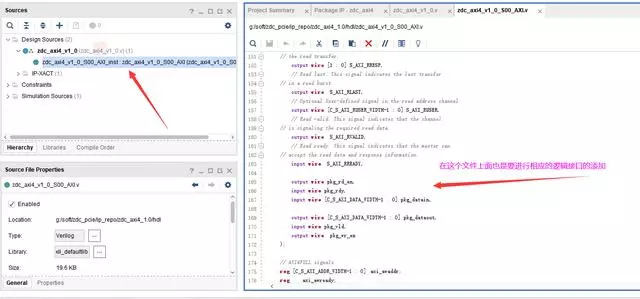

修改自己的逻辑，添加自己的逻辑端口：

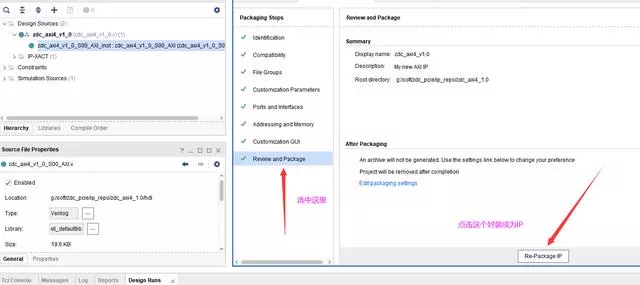

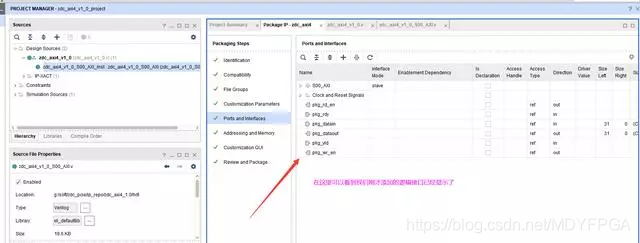

六、 封装IP
七、 验证IP

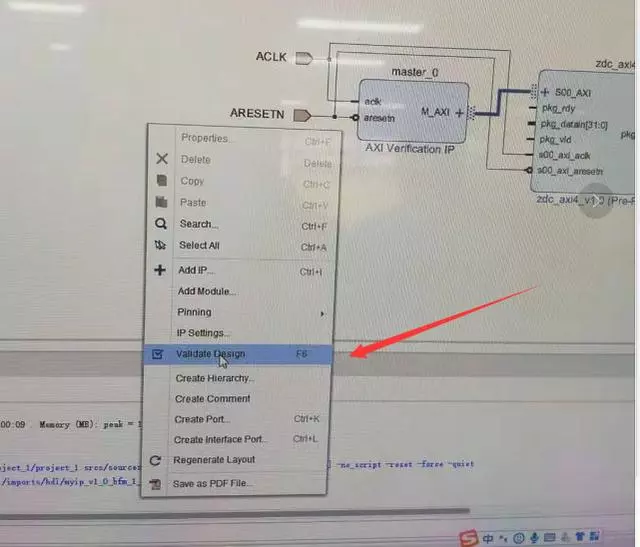

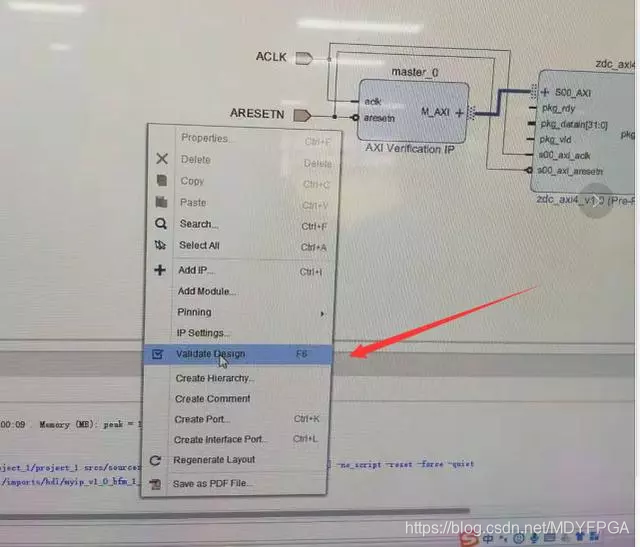

在bd文件空白的地方右键验证IP：

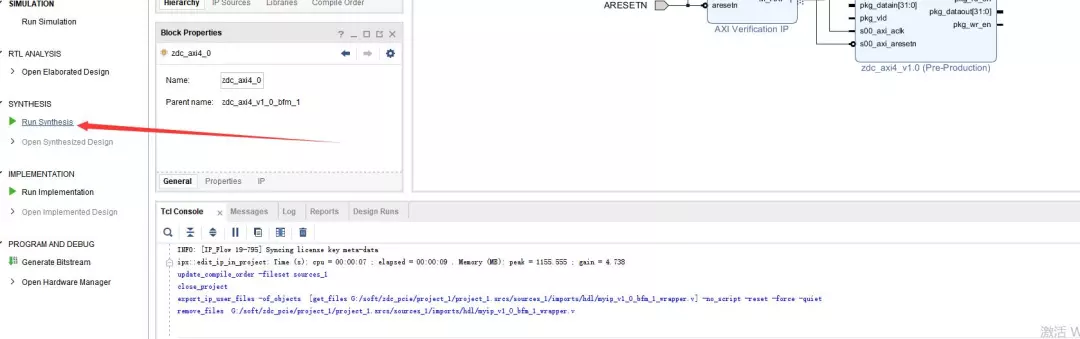

八、 编译程

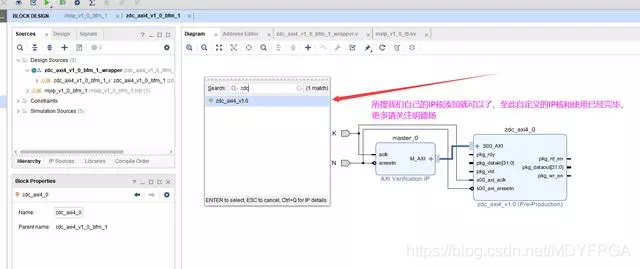

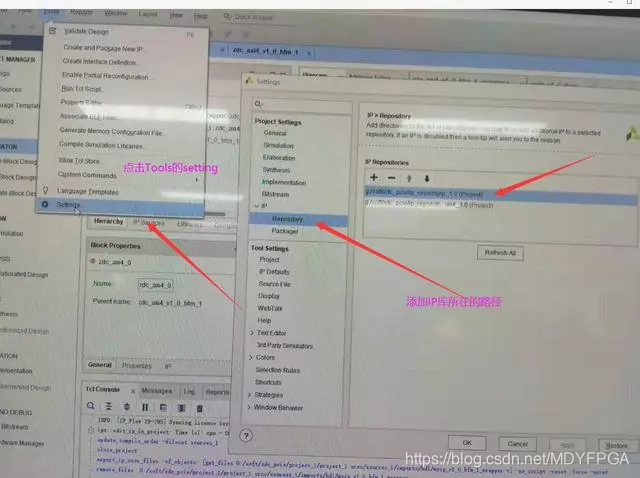

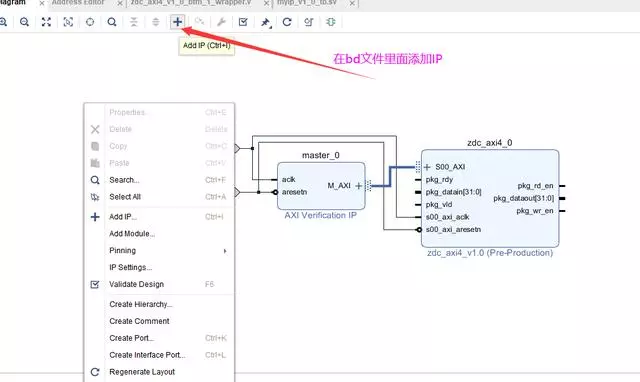

九、 调用自定义IP
以上就是我们自行定义IP和调用IP的全过程，对此操作有不懂的朋友可以在下方留言与我进行交流，当然也可以联系明德扬进行更多讨论！
