@使用Utral Librarian导出Altium designer原理图和PCB封装模型

使用Utral Librarian生成Altium designer原理图和PCB封装模型

在使用Altium Designer绘制原理图和PCB的时候，往往遇到很多元器件和芯片找不到原理图和封装模型。这就需要我们从其他途径寻找Altium designer的原理图和封装。使用官网上提供的bxl文件，利用Ultra Librarian导出原理图和封装是一个很好用的方法。下面就以ADI的模型导出为例介绍一下方法。

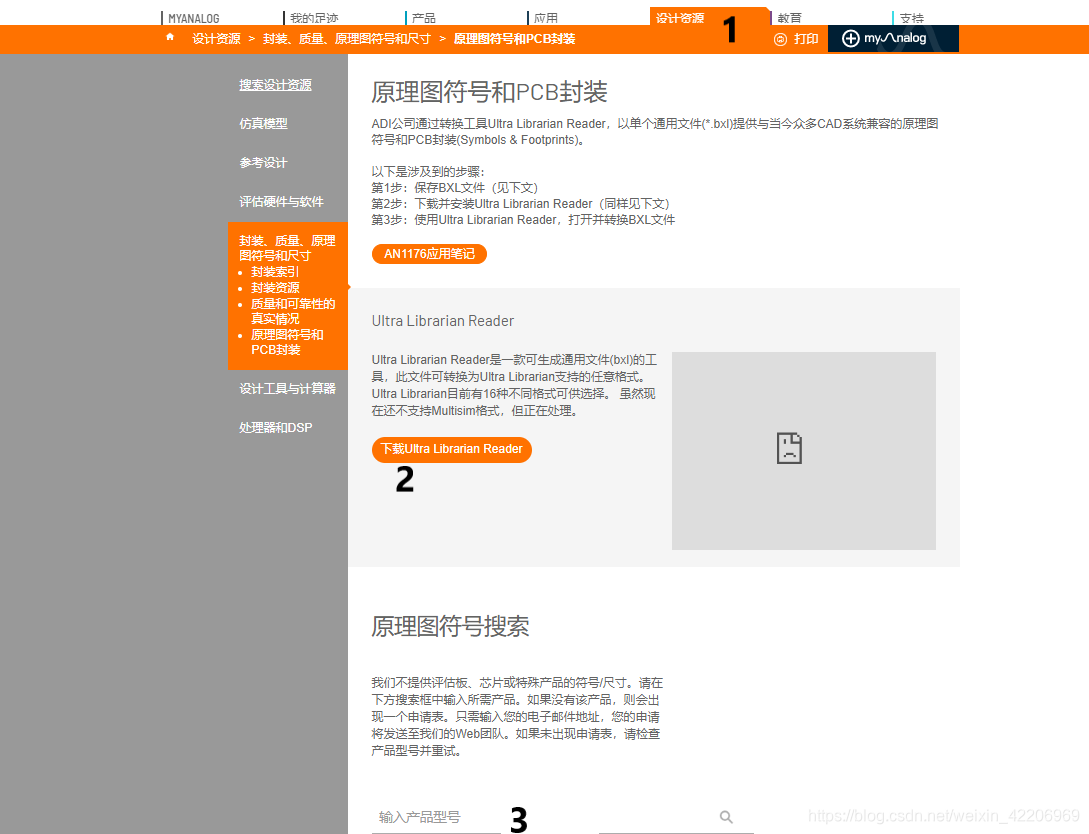

在ADI官网上搜索使用的芯片模型

1.点击设计资源。
2.点击下载Ultral Librarian Reader 进入Ultral Librarian官网(转换PCB的工具)。

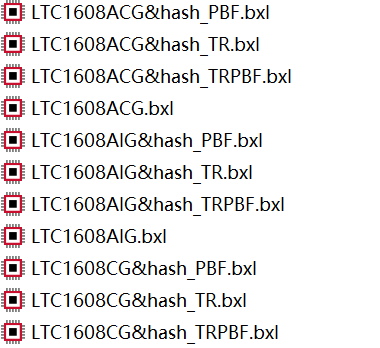

3.输入芯片型号，搜索自己需要的芯片型号，下载官方提供的bxl文件，下好的bxl如图所示。
在这里插入图片描述

安装Ultral Librarian

在这里插入图片描述

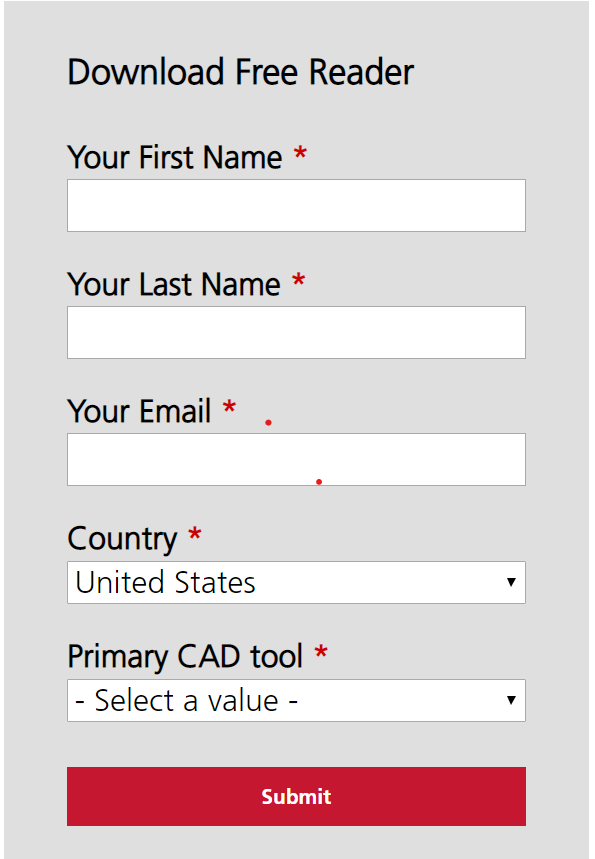

进入官网之后填写好信息就可以下载此软件

使用Ultra Library 生成需要的AD需要的脚本文件

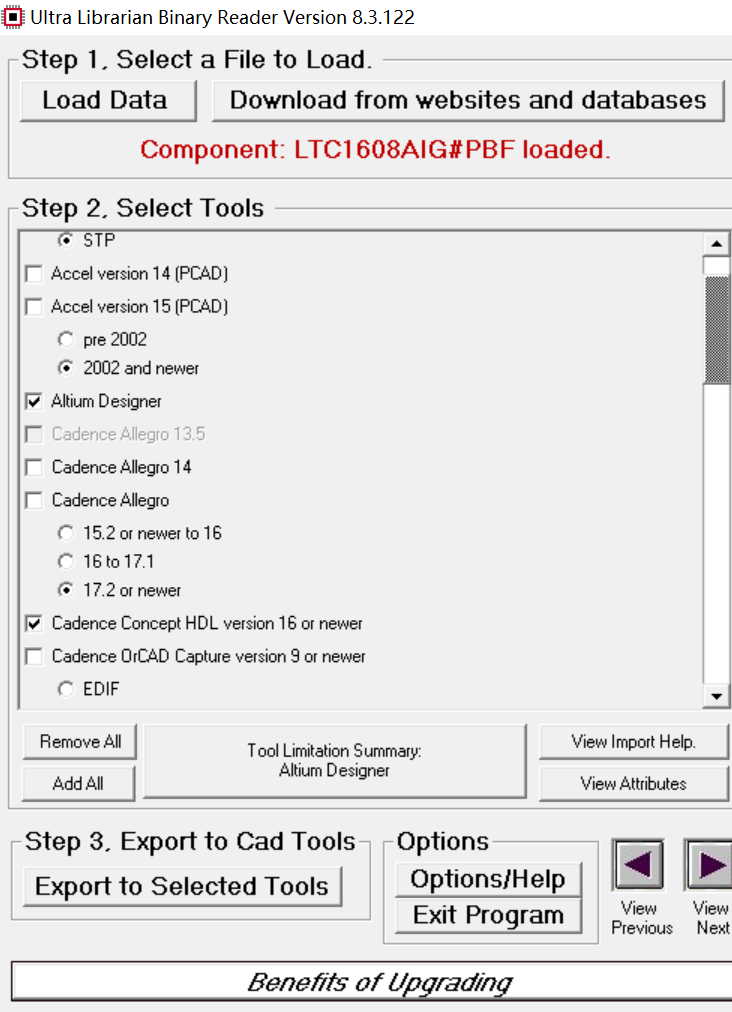

点击 Load Data 导入下载好的bxl文件生成原理图和封装。在Utral Librarian软件里上会在**C:\UltraLibrarian\Library\Exported\Altium\2019-12-11_09-11-02\2019-12-11_09-11-02\2019-12-11_09-11-02**
路径下生成文件。

使用AD将脚本文件转换为所需要的原理图和封装。

在这里插入图片描述

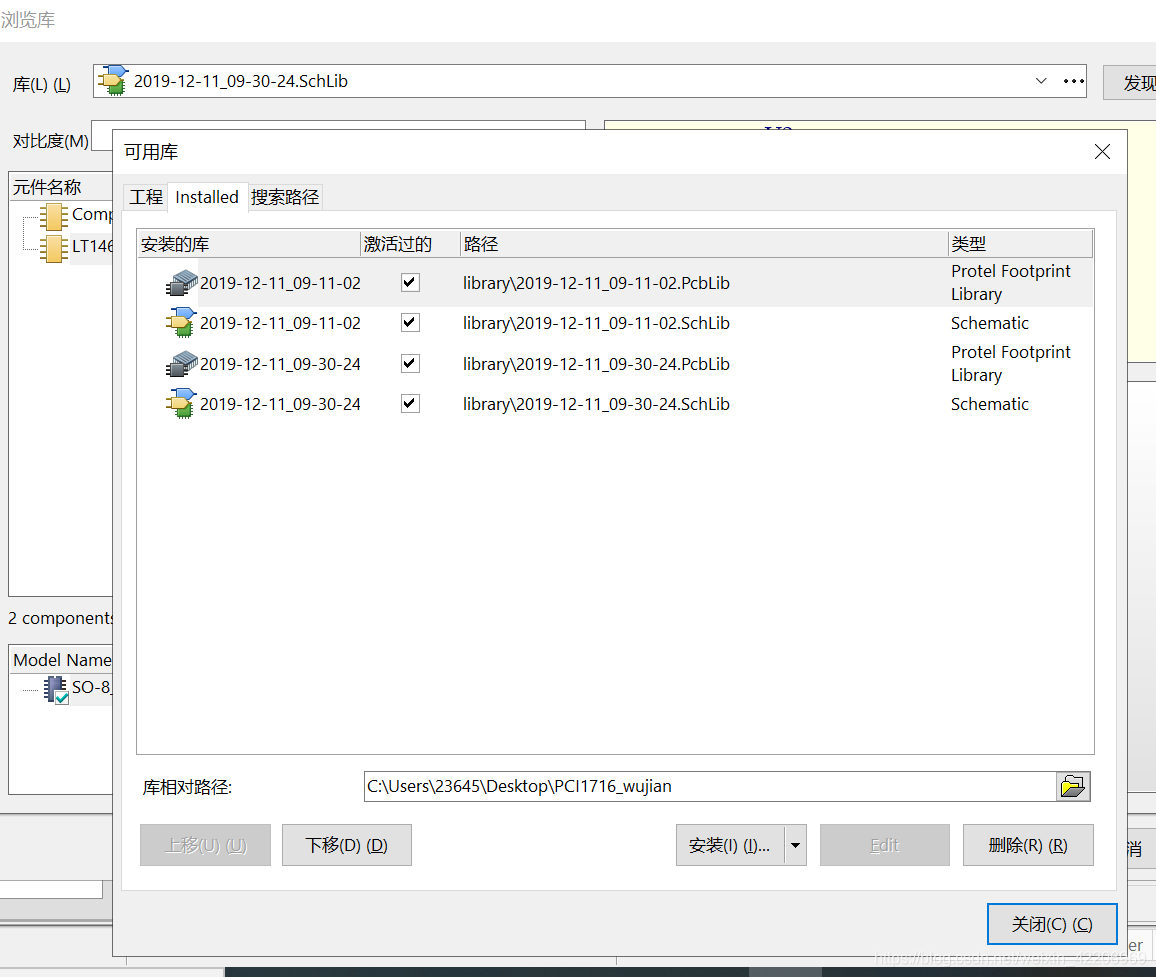

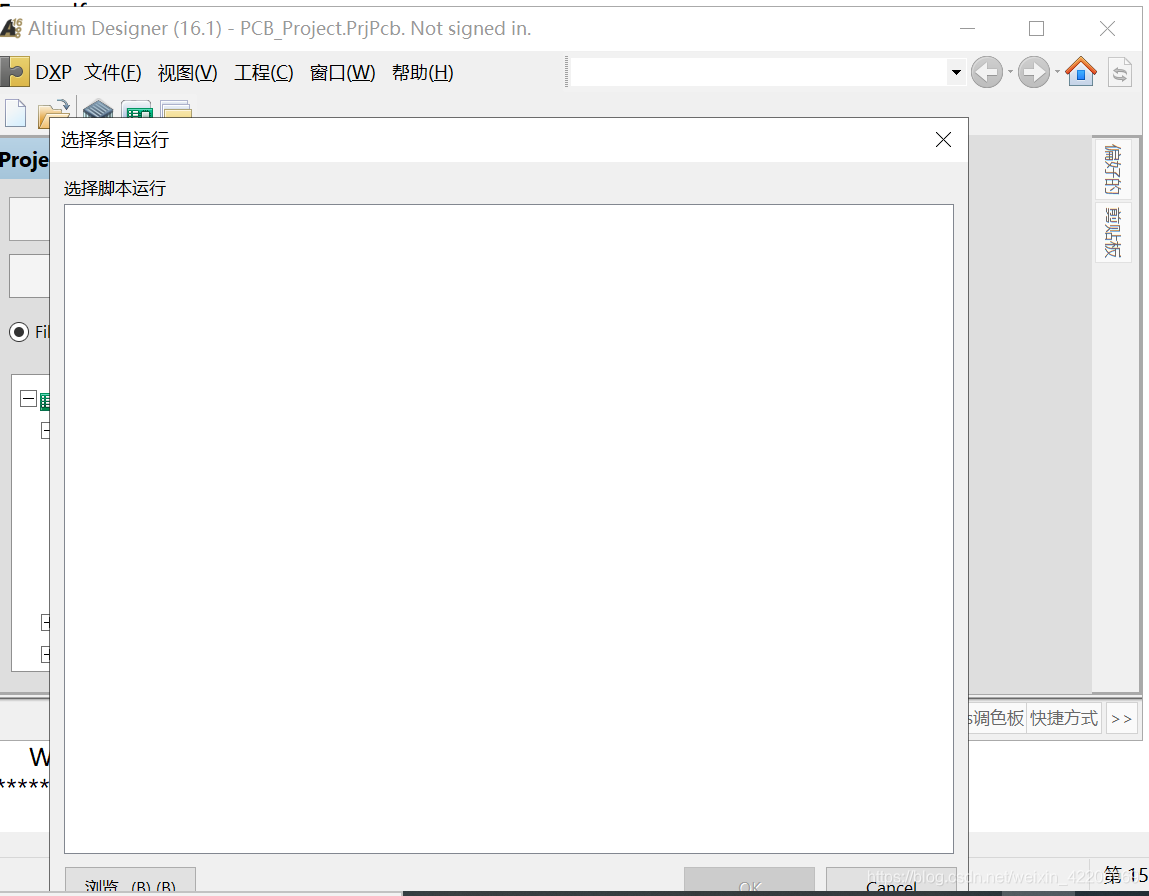

打开Altium designer ，菜单栏里DXP有一个按钮运行脚本（run script）,选择上文中提到的路径下选择UL_Import.prjScr 打开，然后选择the UL_Form.pas file ，然后选择(for instance 2010-02-17_23-12-34.txt)。即可导出所需的原理图和封装库。
