arduino学习笔记二十一--PWM控制LED 呼吸灯

实验用到的元件 ，
一个LED,
一个470欧姆电阻
2根杜邦线，
一块实验板。

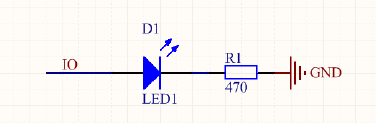

原理图

LED长脚的为正，短脚为负极。 LED的正极连接 IO口9，LED负极连接电阻，电阻的另外一端接GND.

代码：

int brightness = 0; //定义整数型变量brightness与其初始值，此变量用来表示LED的亮度。
int fadeAmount = 5; //定义整数型变量fadeAmount，此变量用来做亮度变化的增减量。

void setup() {

pinMode(9, OUTPUT);// 设置9号口为输出端口:
}

void loop() {

analogWrite(9, brightness);//把brightness的值写入9号端口

brightness = brightness + fadeAmount;//改变brightness值，使亮度在下一次循环发生改变

if (brightness == 0 || brightness == 255) {
fadeAmount = -fadeAmount ; //在亮度最高与最低时进行翻转
}

delay(30); //延时30毫秒
}



来源：CSDN

作者：甜航一直在

链接：https://blog.csdn.net/qq_37631068/article/details/103447698
