如何正确理解开漏输出和推挽输出
转载anbaixiu 发布于2017-11-19 06:16:10 阅读数 3553 收藏
作者：知乎用户
链接：https://www.zhihu.com/question/28512432/answer/41217074
来源：知乎
著作权归作者所有。商业转载请联系作者获得授权，非商业转载请注明出处。
我觉得下面这个「网上资料」还是很不错的。
===================分割线====================
我还是认真回答一下吧。
要理解推挽输出，首先要理解好三极管（晶体管）的原理。下面这种三极管有三个端口，分别是基极（Base）、集电极（Collector）和发射极（Emitter）。下图是NPN型晶体管。
<img src="https://pic4.zhimg.com/50/d9af63f605cbfe1d965457b3faf6607b_hd.jpg" data-rawwidth="297" data-rawheight="277" class="content_image" width="297">
这种三极管是电流控制型元器件，注意关键词电流控制。意思就是说，只要基极B有输入（或输出）电流就可以对这个晶体管进行控制了。
下面请允许我换一下概念，把基极B视为控制端，集电极C视为输入端，发射极E视为输出端。这里输入输出是指电流流动的方向。
<img src="https://pic1.zhimg.com/50/185e372b2285c626dc8a51c0a1a5b510_hd.jpg" data-rawwidth="270" data-rawheight="271" class="content_image" width="270">
当控制端有电流输入的时候，就会有电流从输入端进入并从输出端流出。
<img src="https://pic1.zhimg.com/50/99a21f2eb02e9878545e46fb13310048_hd.jpg" data-rawwidth="267" data-rawheight="262" class="content_image" width="267">
而PNP管正好相反，当有电流从控制端流出时，就会有电流从输入端流到输出端。
<img src="https://pic2.zhimg.com/50/d14bfdf1e5821024991f0a9e2305a9b1_hd.jpg" data-rawwidth="262" data-rawheight="269" class="content_image" width="262">

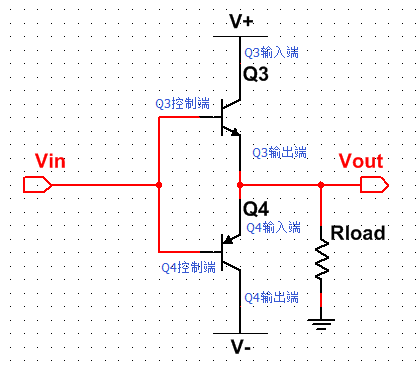

那么推挽电路：
<img src="https://pic4.zhimg.com/50/7ef65a8673162ca1793f2efc217424c7_hd.jpg" data-rawwidth="419" data-rawheight="370" class="content_image" width="419">
上面的三极管是N型三极管，下面的三极管是P型三极管，请留意控制端、输入端和输出端。

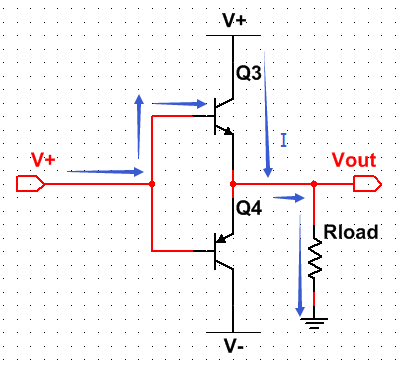

当Vin电压为V+时，上面的N型三极管控制端有电流输入，Q3导通，于是电流从上往下通过，提供电流给负载。
<img src="https://pic4.zhimg.com/50/d453959d2e0f79b7e7946990ab22c997_hd.jpg" data-rawwidth="403" data-rawheight="371" class="content_image" width="403">
经过上面的N型三极管提供电流给负载（Rload），这就叫「推」。

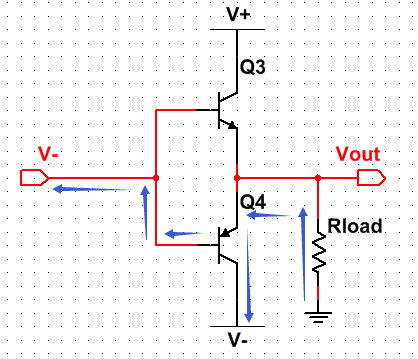

当Vin电压为V-时，下面的三极管有电流流出，Q4导通，有电流从上往下流过。
<img src="https://pic2.zhimg.com/50/17b5a572b6cb664853b0ef687ccb291d_hd.jpg" data-rawwidth="418" data-rawheight="359" class="content_image" width="418">
经过下面的P型三极管提供电流给负载（Rload），这就叫「挽」。
以上，这就是推挽（push-pull）电路。
====================伟大的分割线==========================
那么什么是开漏呢？这个在我答案一开头给出的「网上资料」里讲得很详细了，我这里也简单写一下。
要理解开漏，可以先理解开集。
<img src="https://pic3.zhimg.com/50/d1f2f99be3b1a3d75f3fbd11dfc36d62_hd.jpg" data-rawwidth="271" data-rawheight="226" class="content_image" width="271">
如图，开集的意思，就是集电极C一端什么都不接，直接作为输出端口。

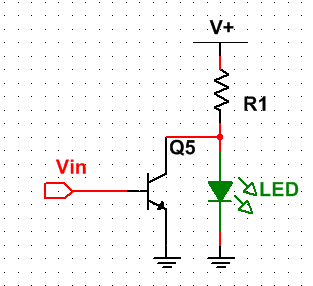

如果要用这种电路带一个负载，比如一个LED，必须接一个上拉电阻，就像这样。
<img src="https://pic1.zhimg.com/50/61588ca0d53f17ad99362cbaea4136a0_hd.jpg" data-rawwidth="313" data-rawheight="286" class="content_image" width="313">
当Vin没有电流，Q5断开时，LED亮。当Vin流入电流，Q5导通时，LED灭。
开漏电路，就是把上图中的三极管换成场效应管（MOSFET）。
N型场效应管各个端口的名称：
<img src="https://pic4.zhimg.com/50/27c48e18c718af409c5ebfe264452ce7_hd.jpg" data-rawwidth="210" data-rawheight="223" class="content_image" width="210">
场效应管是电压控制型元器件，只要对栅极施加电压，DS就会导通。
结型场效应管有一个特性就是它的输入阻抗非常大，这意味着：没有电流从控制电路流出，也没有电流进入控制电路。没有电流流入或流出，就不会烧坏控制电路。而双极型晶体管不同，是电流控制性元器件，如果使用开集电路，可能会烧坏控制电路。这大概就是我们总是听到开漏电路而很少听到开集电路的原因吧？因为开集电路被淘汰了。
