Chapter 2. 反向传播

前言

BP算法最初在1970年代被提及，主要用于快速计算代价函数的梯度，其核心是代价函数 $C$ 关于任意权重 $w$ （或偏置 $b$ ）的偏导数 $\frac {\partial C}{\partial w}$ 的表达式，通过改变权重和偏置，从而评估代价函数变化的快慢。

2.1 神经网络中使用矩阵快速计算输出的方法

权重

用 $w_{j_k}^l$ 表示从 $(l-1)^{th}$ 层的 $k^{th}$ 个神经元到 $l^{th}$ 层的 $j^{th}$ 个神经元的连接上的权重。

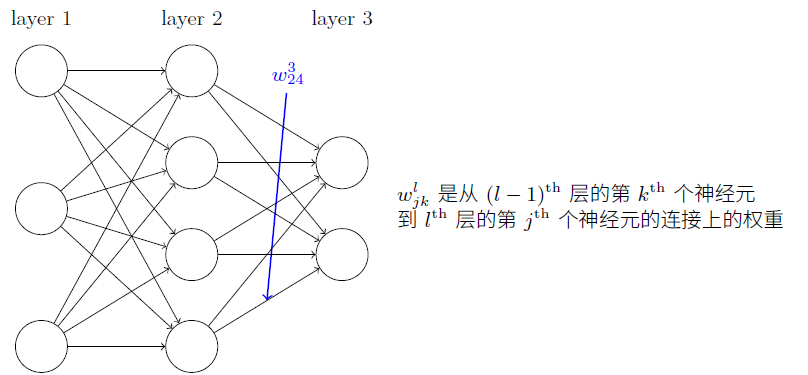

第2层的第4个神经元到第3层的第2个神经元的连接上的权重

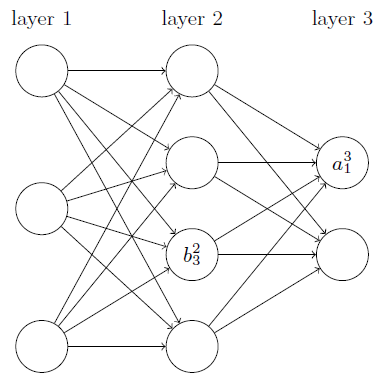

用 $b_j^l$ 表示在 $l^{th}$ 层第 $j^{th}$ 个神经元的偏置，使用 $a^l_j$ 表示 $l^{th}$ 层第 $j^{th}$ 个神经元的激活值。从而变可以对 $l^{th}$ 层的第 $j^{th}$ 个神经元的激活值 $a^l_j$ 和 $(l-1)^{th}$ 层的激活值建立关联：

$
a_j^l=\sigma (\sum_k w^l_{jk} a^{{l-1}_{k}+b_j}l)
$

求和在其中 $(l-1)^{th}$ 层上的 $k$ 个神经元进行。为方便重写，对每层 $l$ 均定义一个权重矩阵 $w^l$ ，其中的元素为连接到 $l^{th}$ 层神经元的权重。同样对每层顶一个偏置向量 $b^l$ ，其中的元素即为 $b^l_j$ ，每个元素对应 $l^{th}$ 层的每个神经元。然后定义激活向量 $a^l$ ，元素为激活值 $a^l_j$ 。这样一来，上面的式子就可以改写为下列形式：

$a^l=\sigma (w^l a^{l-1}+b^l)$

上述表达式全局考虑了每层激活值和前一层激活值的关联方式：用权重矩阵作用在激活值上，然后加上一个偏置向量，最后作用于代价函数 $\sigma$ ，其中 $w^l a^{l-1}+b^l$ 叫做 $l$ 层神经元的带权输入。

2.2 关于代价函数的两个假设

回顾

$
C = \frac{1}{2n} \ sum _x ||y(x)-a^L(x)||2
$

上式为二次代价函数， $n$ 为训练样本总数，求和遍历每个训练样本 $x$ ， $y=y(x)$ 为对应目标输出， $L$ 表示网络层数， $a^L=a^L(x)$ 是当输入为 $x$ 时网络输出的激活值向量。

两个假设
- 代价函数可以被写成一个在每个训练样本 $x$ 上的代价函数 $C_x$ 的均值 $C=\frac{1}{n} \sum_xC_x$

因为反向传播实际上是对一个独立的训练样本计算 $\partial C_x / \partial w$ 和 $\partial C_x / \partial b$ ，然后通过在所有训练样本上进行平均化从而获得 $\partial C / \partial w$ 和 $\partial C / \partial b$ 。一旦有了这个假设，则可认为训练样本 $x$ 固定.

代价函数可以写成神经网络输出的函数

因为对于一个单体训练样本 $x$ 而言，其二次代价函数可以写成下列式子，同时它也是输出的激活值的函数：

$
C= \frac{1}{2}||y-a^L||2=\frac{1}{2}\sum_j(y_j-a_j^L)2
$

2.3 Hadamard乘积

定义

假设 $s$ 和 $t$ 是相同维度的向量，则使用 $s\Theta t$ 来表示按元素的乘积，这种类型的按元素乘法也叫做Hadamard乘积或Schur乘积，即 $(s\Theta t )_j = s_jt_j$

$
\left[\begin{matrix}1\2\end{matrix}\right] \Theta \left[\begin{matrix}3\4\end{matrix}\right] = \left[ \begin{matrix} 1 * 3 \2 * 4\end{matrix}\right ]=\left[
\begin{matrix}
3\8
\end{matrix}
\right]
$

2.4 反向传播的四个基本方程

反向传播的实质是计算偏导数 $\partial C / \partial w^l_{jk}$ 和 $\partial C / \partial b^l_j$ ，为计算这些值引入中间量 $\delta_j^l$ ，称为在 $l^{th}$ 层第 $j^{th}$ 个神经元上的误差，反向传播将给出计算误差的流程，并关联到所计算值。

输出层误差的方程， $\delta^L$ ，BP1

$
\delta ^L_j = \frac{\partial C}{\partial a_j^L}\sigma、(z_j^L)
$

右式第一项代表代价随着 $j^{th}$ 输出激活值的变化而变化的速度，第二项表示在 $z^L_j$ 处激活函数 $\sigma$ 变化的速度，如果 $C$ 不依赖一个特定的输出神经元 $j$ ，则 $\delta^L_j$ 则会极小，符合我们预期目标。以矩阵形式重写方程时可写为如下形式：

$
\delta ^L = \triangledown _aC \Theta \sigma^、(zL)
$

$\triangledown _aC$ 是一个向量，其元素为偏导数 $\partial C / \partial a_j^L$ ，可以将其看成是 $C$ 关于输出激活值的改变速度。

使用下一层的误差 $\delta ^{l+1}$ 来表示当前层的误差 $\delta ^l$ ，BP2

$
\delta ^l = ((w^{l+1})T \delta^{l+1}) \Theta \sigma^、(zl)
$

其中 $(w^{l+1})^T$ 是 $(l+1)^{th}$ 层权重矩阵 $w^{l+1}$ 的转置。通过组合上述两式，就可以计算出任意层的误差 $\delta ^l$ 。先利用BP1计算 $\delta ^L$ ，而后利用BP2计算 $\delta ^{L-1}$ ，最后一步一步反向传播到整个网络。

代价函数关于网络中任意偏置的改变率，BP3

$
\frac {\partial C}{\partial b_j^l} = \delta^l_j
$

即误差 $\delta ^l_j$ 和偏导数 $\partial C / \partial b_j^l$ **完全一致。**BP1和BP2可以计算 $\delta ^l_j$ ，所以BP3简化为：

$
\frac {\partial C}{\partial b} = \delta
$

其中误差 $\delta$ 和偏置 $b$ 都是针对同一个神经元而言。

代价函数关于任何一个权重的改变率，BP4

$
\frac {\partial C}{\partial w^l_{jk}} = a_k^{l-1} \delta_j^l
$

也等同于下式，其中 $a_{in}$ 是输入给权重 $w$ 的神经元的激活值， $\delta_{out}$ 是输出自权重 $w$ 的神经元的误差。

$
\frac {\partial C}{\partial w} = a_{in} \delta_{out}
$

[图片上传失败…(image-aaffdb-1565679482579)]

上述结构中好的结果就是当激活值 $a_{in}$ 很小， $a_{in} \approx 0$ ，此时梯度 $\partial C / \partial w$ 也趋于很小，这时候就说权重缓慢学习，表示在梯度下降时，权重不会改变太多，即来自低激活值神经元的权重学习将非常缓慢。

其他理解的方面

对于（BP1）中的 $KaTeX parse error: Can't use function '$' in math mode at position 9: \sigma^、\̲(̲z\_j^l$$ ，当 $KaTeX parse error: Can't use function '$' in math mode at position 7: \sigma\̲(̲z\_j^l$$ 近似等于0或1时， $\sigma$ 函数变得非常平，此时 $KaTeX parse error: Can't use function '$' in math mode at position 9: \sigma^、\̲(̲z\_j^L$\approx…$ 。所以如果输出神经元处于或低( $\approx 0$ )或高( $\approx 1$ )激活值时，最终层的权重学习速度将变缓慢或终止，此时则称输出神经元已经饱和，类似结果对输出神经元的偏置也成立。

总结

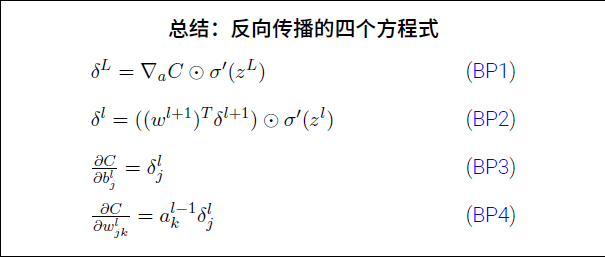

反向传播的四个方程式

问题

基于传统矩阵乘法，另一种反向传播方程的表示形式如下：
- BP1

  $\delta^L=\sum^、(z^L)\triangledown_aC$
- BP2

  $\delta^l=\sum^、(z^L)(w^{l+1})^T\delta^{l+1}$
- 从而推出

  $\delta^l = \sum ^、(z^l)(w^{l+1})^T...\sum ^、(z^{L-1})(w^L)^T\sum^、(z^L)\triangledown _aC$

2.6 反向传播算法

算法描述
1. 输入x：为输入层设置对应的激活值 $a^1$ ；
2. 前向传播：对每个 $l=1,2,3,...,L$ 计算相应的 $z^l=w^la^{l-1}+b^l$ 和 $KaTeX parse error: Can't use function '$' in math mode at position 11: a^l=\sigma\̲(̲z^l$$ ；
3. 输出层误差 $\delta^L$ ：计算向量 $KaTeX parse error: Can't use function '$' in math mode at position 41: …C\Theta\sigma^、\̲(̲z^L$$ ；
4. 反向误差传播：对于每个 $l=L-1,L-2,...,2$ ，计算 $KaTeX parse error: Can't use function '$' in math mode at position 10: \delta^l=\̲(̲\(w^{l+1}$^T\d…$ ；
5. 输出：代价函数的梯度由 $\frac{\partial C}{\partial w_{jk}^l} = a\_k^{l-1}\delta^l\_j$ 和 $\frac{\partial C}{\partial b_{j}^l}=\delta\_j^l$ 共同得出；
  ‌
  也等同于下式，其中 $w$ 的神经元的激活值， $δ_{out}$ 是输出自权重 $w$ 的神经元的误差。
  $\frac{∂w}{∂C}=a_{in}δ_{out}$

‌

上述结构中好的结果就是当激活值 $a_{in}$ 很小， $a_{in} \approx 0$ ，此时梯度 $∂C/∂w$ 也趋于很小，这时候就说权重缓慢学习，表示在梯度下降时，权重不会改变太多，即来自低激活值神经元的权重学习将非常缓慢。

其他理解的方面

对于（BP1）中的 $\sigma^、(z_j^l)$ ，当 $\sigma(z_j^l)$ 近似等于0或1时， $\sigma$ 函数变得非常平，此时 $\sigma^、(z_j^L)\approx0$ 。所以如果输出神经元处于或低( $\approx 0$ )或高( $\approx 1$ )激活值时，最终层的权重学习速度将变缓慢或终止，此时则称输出神经元已经饱和，类似结果对输出神经元的偏置也成立。
