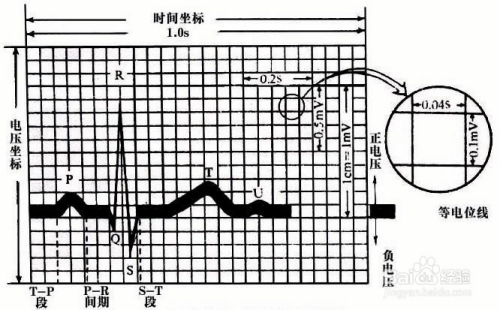

心电图记录纸是一种1mm﹡1mm的方格坐标纸。
常规25mm/s走纸速度，每小横格为1mm，表示0.04s，每小格高1mm，表示0.1mV。
方法/步骤
-

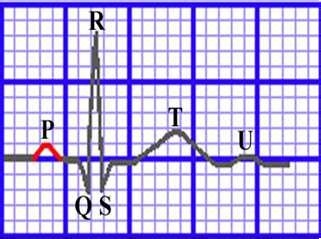

P波
反映左右两心房去极过程电位和时间的变化。
电刺激由窦房结产生，经由节间传导通路而扩散至左右心房。
直立向上而顶端钝圆平滑，但AVR导联中的P波是倒置的。
正常时节为0.06-0.12秒.
电压小于0.22－0.25mv.
-

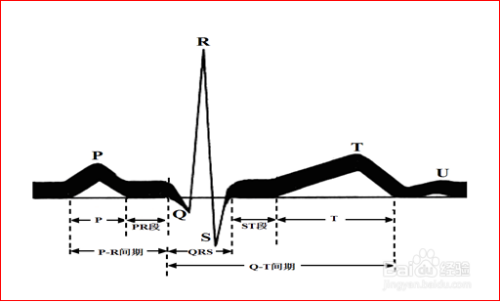

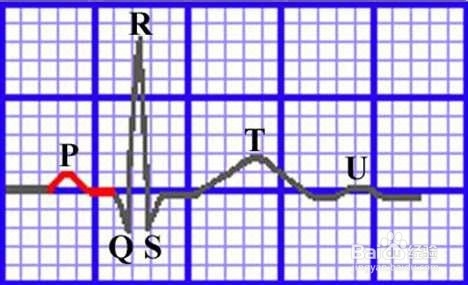

P-R间期
指以P波起点到QRS波群起点的时间间隔。
代表心房开始去极至心室开始去极的时间。
正常时间为0.12－0.2秒。
-
QRS波群
反映左右两心室去极过程中电位和时间的变化。
在QRS波群第一个向下的波形就是Q波，正常时间小于0.04秒。
R波是一个高尖向上的波形。
S波是在r波以后的向下的波形。
正常QRS波群时间为0.06-0.1秒。
-
S-T段
从QRS波群终点到T波起点的间段，反映心室复极早期的电位和时间变化。
正常的ST段应该在水平基线，在任何导联其向下偏移不超过0.05mv,向上偏移不超过0.1mv.
-

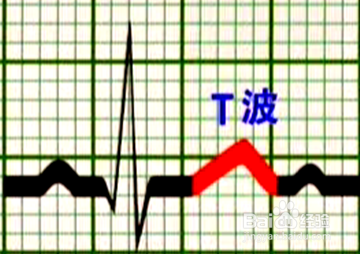

T波
反映心室复极后期的电位变化。
正常时间为0.1-0.25秒，电压为0.1-0.8mv.
-
6
Q-T间期
指从QRS波群起点到T波终点的时间，反映心室去极与心室复极的总时间。
正常一般在0.36-0.44秒之间。
-
7

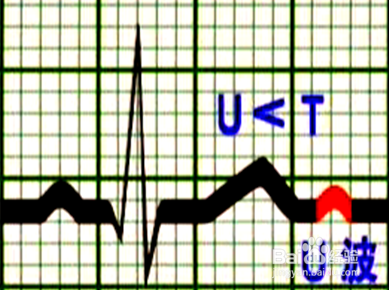

U波
代表心室肌的激后电位.
在T波之后0.02-0.04秒出现，方向与T波一致。
