BIGEMAP下载等高线(高程)使用教程
发布时间：2018-01-17 版权：
同步视频教程：http://www.bigemap.com/video/play2018020643.html
专题地图制作视频教程：http://www.bigemap.com/video/play2018022681.html
视频教程：如何选择中央子午线或者分度带
BIGEMAP高程数据主要特点：
|
覆盖全球 (任意范围下载) |
精度准确 | 等高线细腻效果好 |
| 高程矢量数据可编辑 |
支持AutoCAD/南方CASS （DXF、DWG、DAT） |
支持三维(STL) (二维/三维多段线) |
|
支持多格式转换 (kml/kmz/shp/dxf/txt等) |
支持投影转换(Xi'an80,Beijing54,WGS84,CGCS2000) | 支持公里网格 |

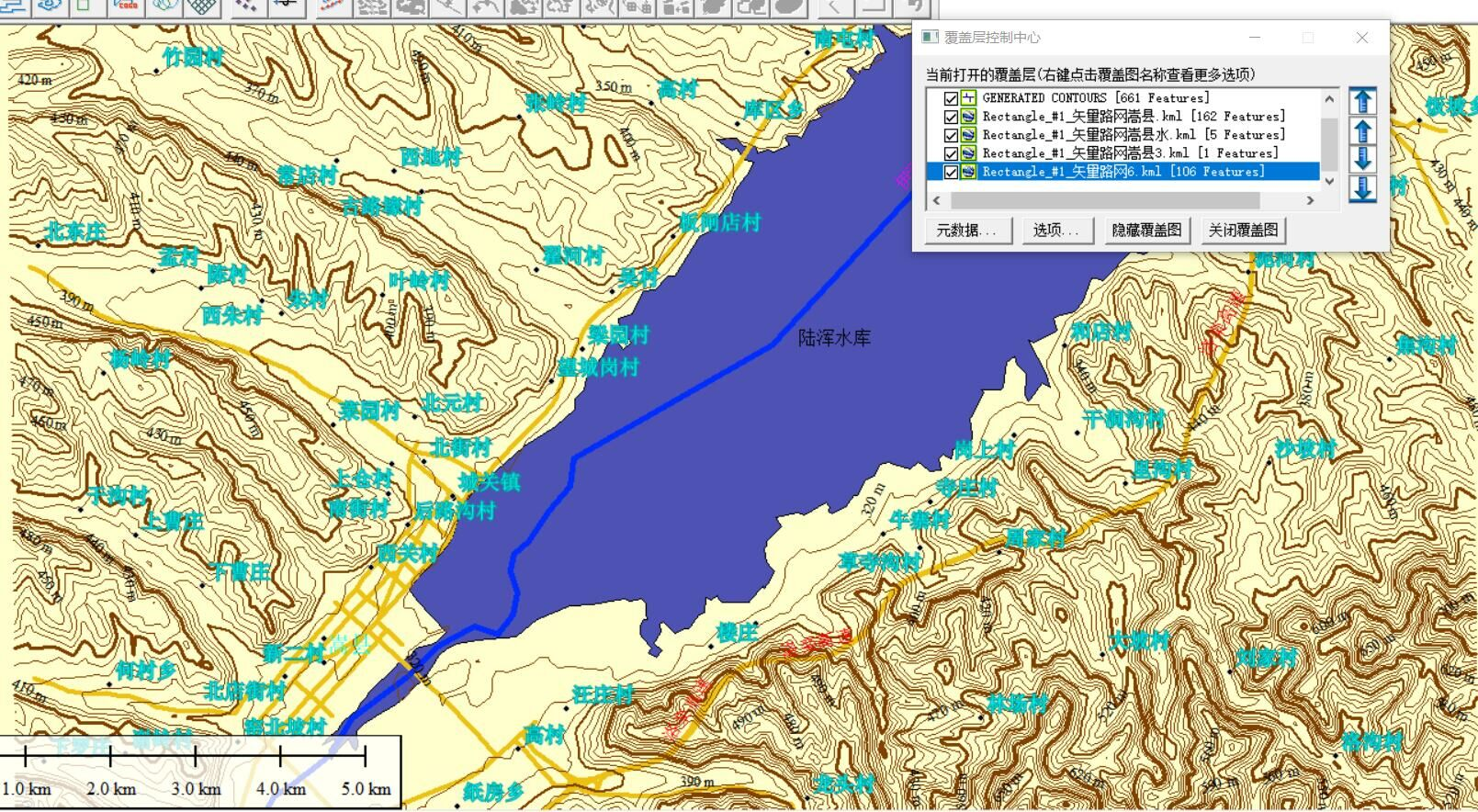

案例 1、 等高线完美套合卫星影像教程
3、 DEM(高程)的应用（坡度坡向、提等高线、可视性分析、地形剖面）
4、 DEM应用之-水文分析
第一步：需要的工具
1. BIGEMPA地图下载器（全能版已授权） 下载地址：http://download.bigemap.com/bmsetup.rar
2. Global Mapper 14. 下载地址：Global Mapper 14.1汉化版.rar
第二步骤：通过BIGEMAP下载高程数据

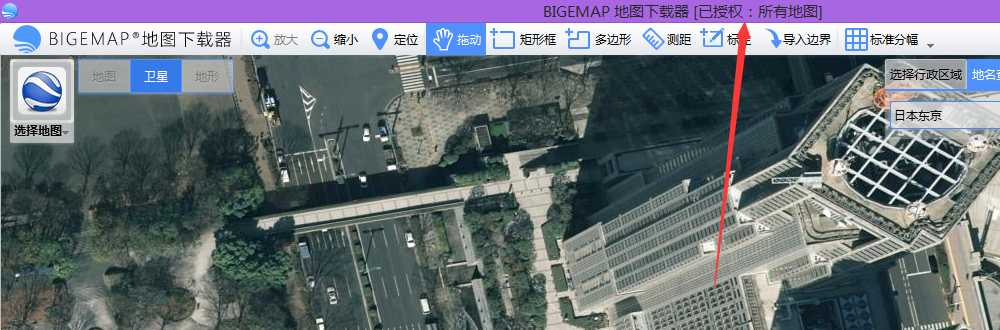

1. 启动BIGEMAP地图下载器软件，查看左上角是否显示【已授权：所有地图】，如果没有该显示，请联系我们的客服人员。如下图所示：

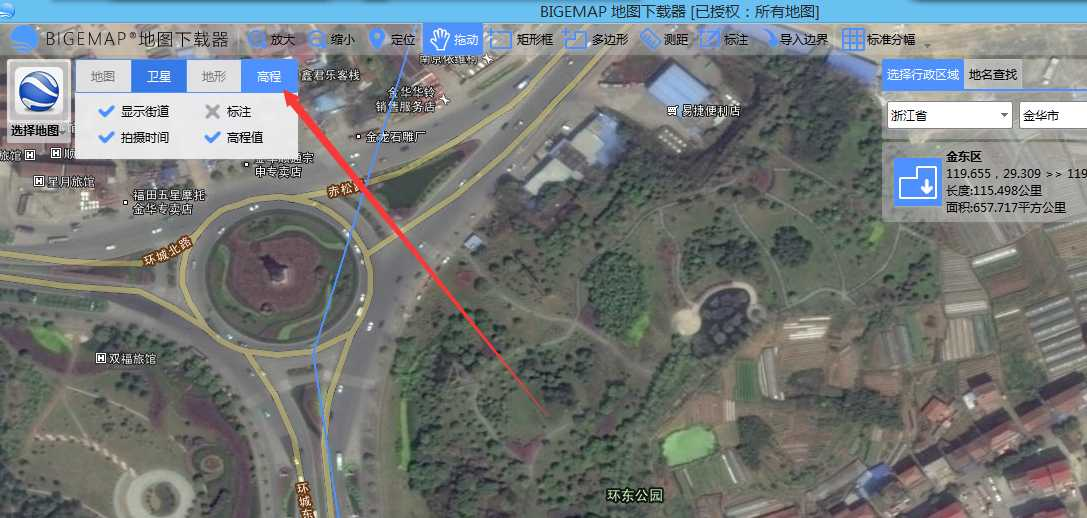

2. 选择左上角属性选项，选择【高程】，如下图：

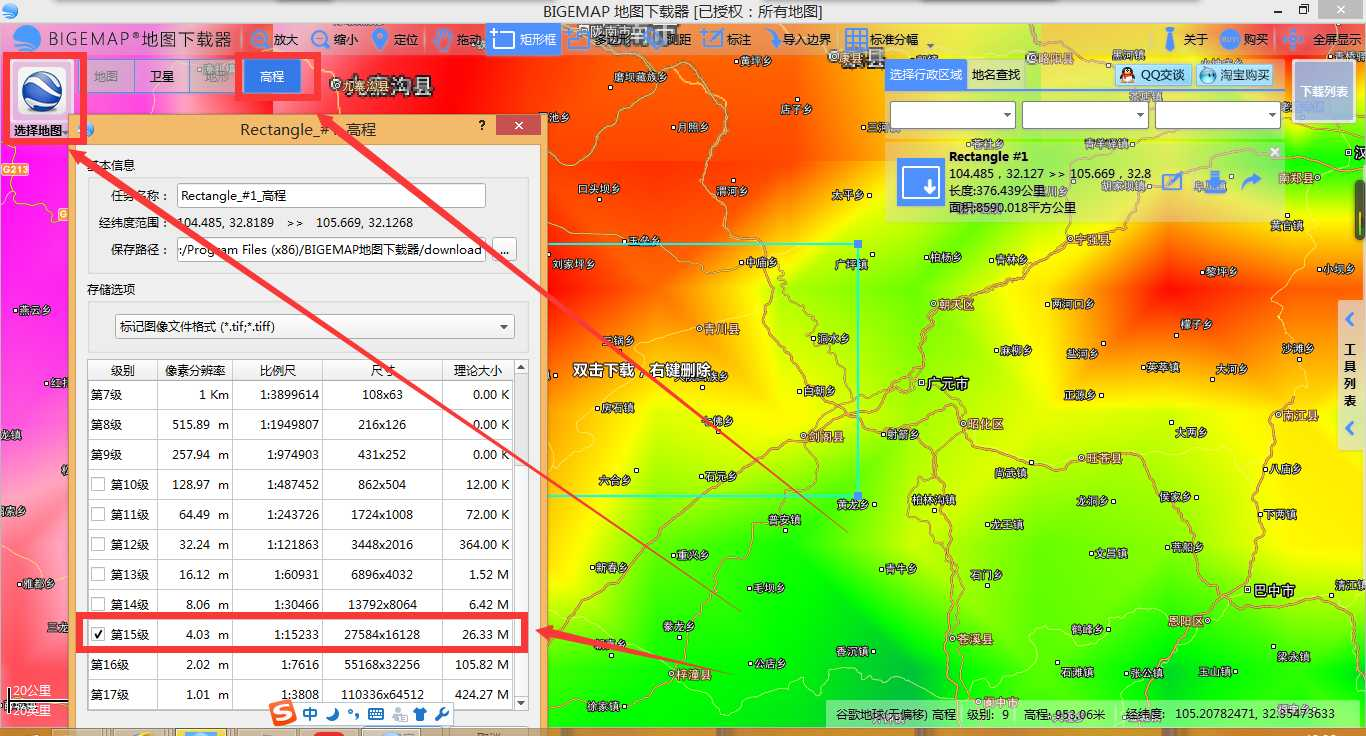

3. 选在你要的区域，双击下载，如下图所示：
4. 选择下载的级别，建议尽量下载16级的，16级为最好级别。如果16级不能勾选，请选择下载小一点的范围，高程为矢量数据，超过20M大小，一般电脑都很难处理生成的等高线。下载之后的数据为tiff格式，实际为dem高程数据。

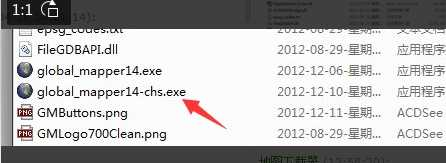

6. 启动安装好的Global Mapper软件，启动中文版在安装好的目录下有个chs或则chinese的启动图标，如下图所示：

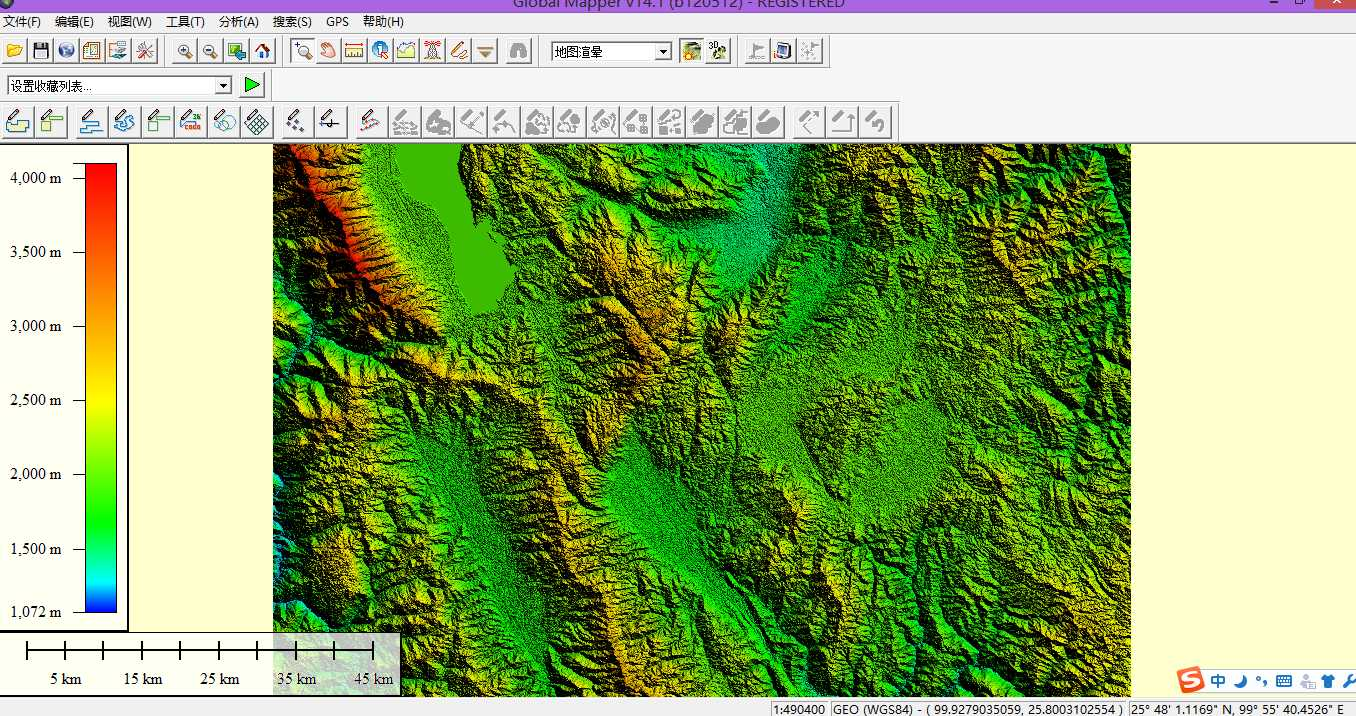

7. 将下载好的高程数据（下载目录下的后缀为tiff格式）拖入到global mapper中，如下图所示：

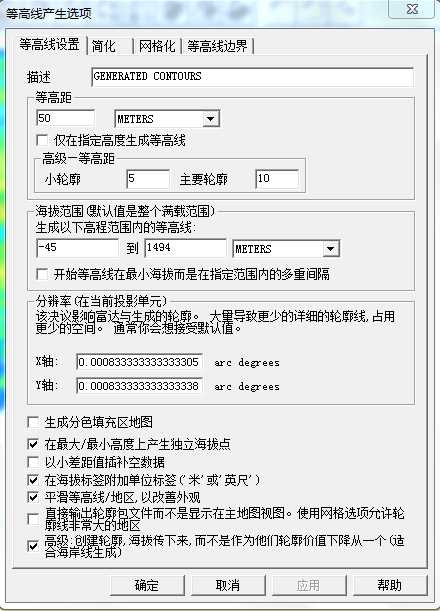

8. 生成等高线，在global mapper中选择【分析】->【生成等高线】，弹出如下对话框：
从上往下，等高距可以任意设置，一般情况我们设置为10，即10米等高线，设置登高线越小，对电脑的配置要求越高，生成的时间也越长。
点确定后，要等一会，电脑越差的时间越长。完了后你看到的是一团颜色，把他放大，如下图所示：

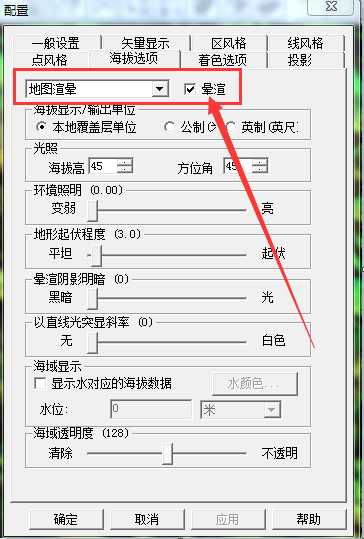

也可以生成3D地形效果：选择【工具】->【设置】如下图所示：

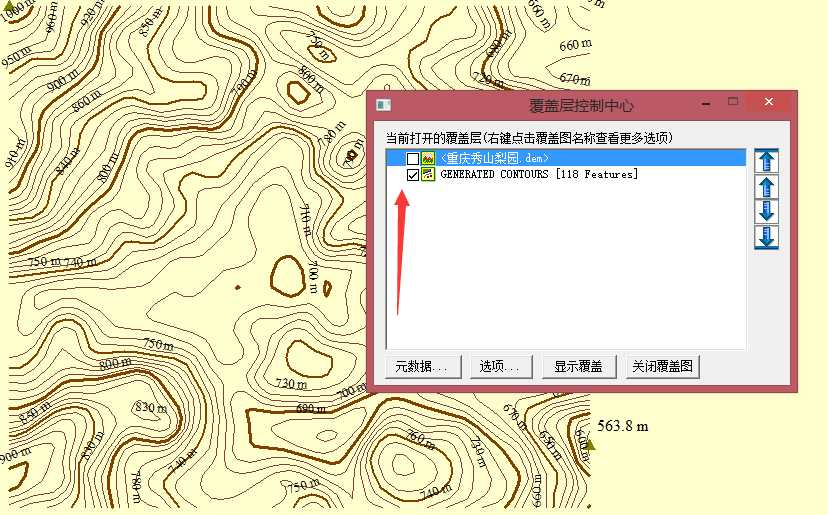

还可以去掉背景，只留下等高线：选择【工具】->【控制中心】，弹出如下对话框：
上图中，把你不需要显示的图层勾去掉即可。
9. 等高线如何做投影转换(生成xi'an80，Beijing54)
高程数据下载的默认坐标系是WGS84坐标系，由于在我国的GIS应用中经常会用到xi'an80，Beijing54坐标系，因此，特别讲出如何对投影进行相应的转换。

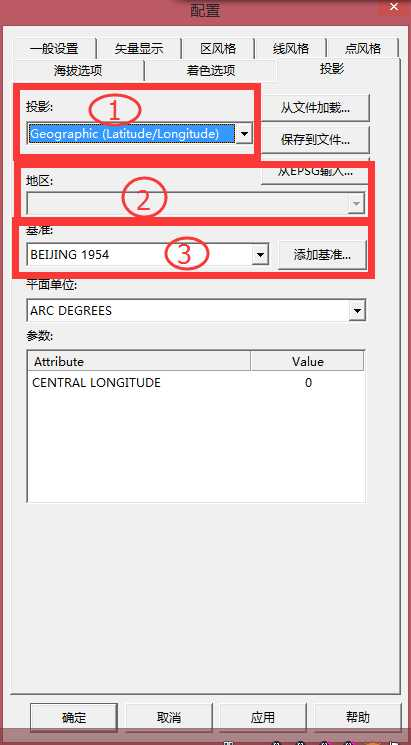

选择：【工具】->【设置】，选择里面的【投影】，如下图所示：
由于xi'an80或者beijing54都是国家保密坐标系，在各地的测绘局或者国土部门都保留着转换用的7参数或者3参数，由于我们不能提供参数，因此选择通过分度带来转换投影，分度带分为3度带和6度带，均可以实现转换。【如何选择分度带】
上图①中是选择分度带，可选在3度带：；也可以选择6度带：；

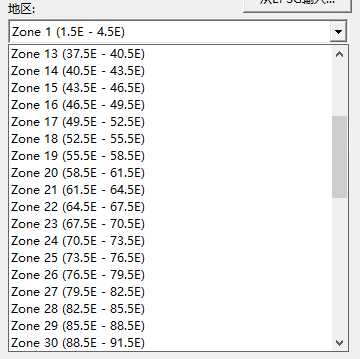

上图②中是选择要转换区域的对应分度带的带号，如下图：
上图③是选择要转换的目标投影，可以选xi'an80;也可以选择beijing54；
选择好以上步骤之后，点击确定，完成投影转换，这时候看到的，或则要输出保存的都是你的投影变换之后的坐标系了。

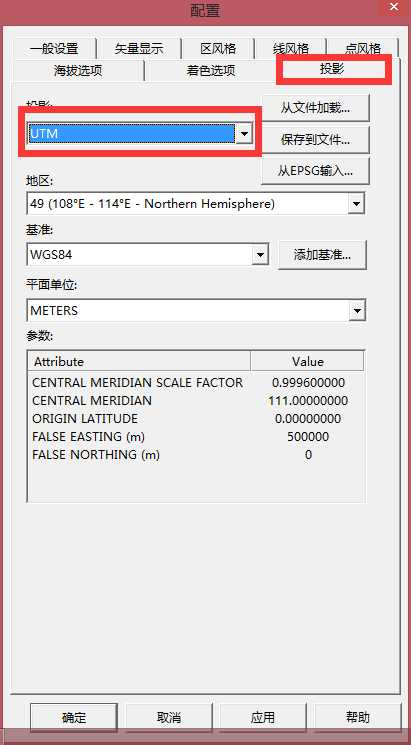

10 . 网格显示，由于下载的高程数据默认的是经纬度坐标，网格需要将投影转成xi'an80或者beijing54以大地坐标系的方式来显示网格【投影转换】；如果要用WGS84，则直接选择UTM，在选择对应的【分度带】；即变成XY坐标，单位为米。选择：【工具】->【设置】，选择里面的投影，选择【UTM】，如下图所示：

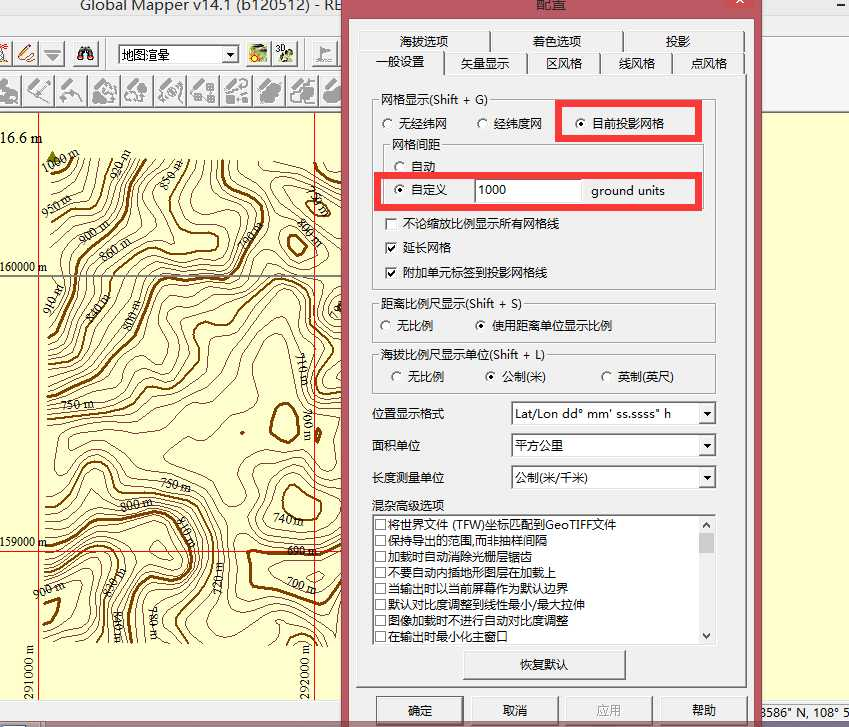

点【确定】，然后在选择【工具】-》【设置】-【一般设置】如下图：

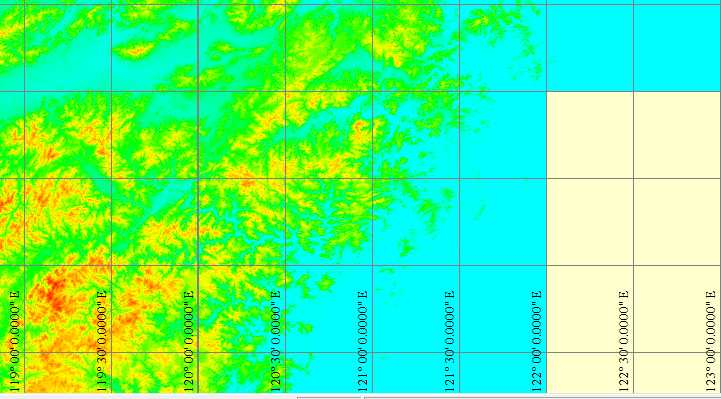

选择“目前投影网格”，并在“网格间距”中选择“定制”“1000”的地面单位。这代表图上一方格长宽皆是1000米（由于地球的不规则形状，UTM方格并不是严格意义的正方形，只是近似正方形，但不影响使用，它的优点是非常方便估算两点间的距离和定位，不需要借助比例尺进行计算），你也可以选择用坐标网格，那么他标的就是坐标了。这样，也可以很快地知道现在看的是哪里，如下图：
11. 设置显示比例尺：选择【视图】-》【按比例缩放】，输入10000（即表示按照1：10000 的比例尺显示）如下图：

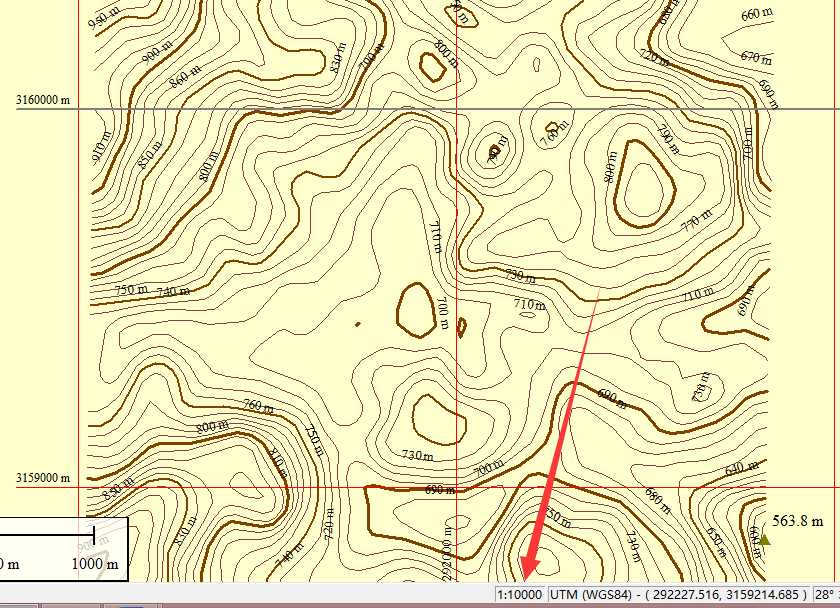

如下图显示为1：10000

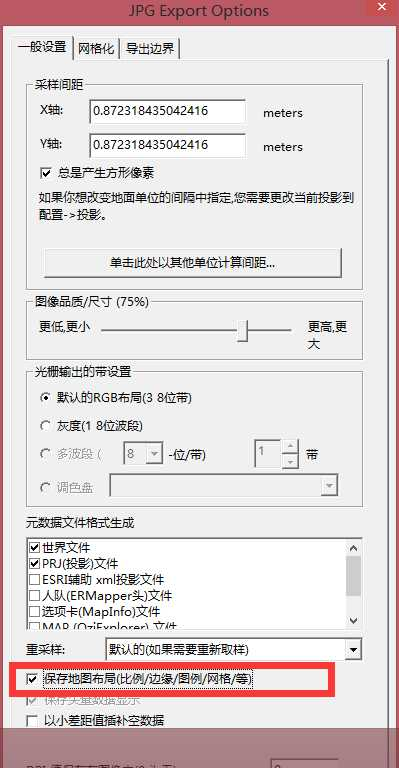

保存此比例尺的图像用作打印：选择【文件】-》【输出】-》【输出光栅/图像格式】，选择你要的格式，点击【确定】，如下图：
勾选红色框选地方，保存即是按照设定的比例尺保存的大小。
12. 导出CAD格式矢量等高线 DXF格式、DWG 格式

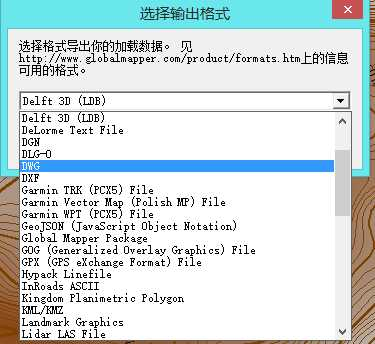

选择【文件】à【输出】à【输出矢量格式】，如下图:
选择 DXF 或者 DWG 格式（二维多段线 / 三维多段线）； 点【确定】。
还可以输出：kml、kmz、shp、stl等等常见的格式
同时， 选择【文件】à【输出】里面还有很多格式，包括dem,txt高程点，stl等等。
