DHT22使用笔记

线上DHT22与DHT11的性能对比：

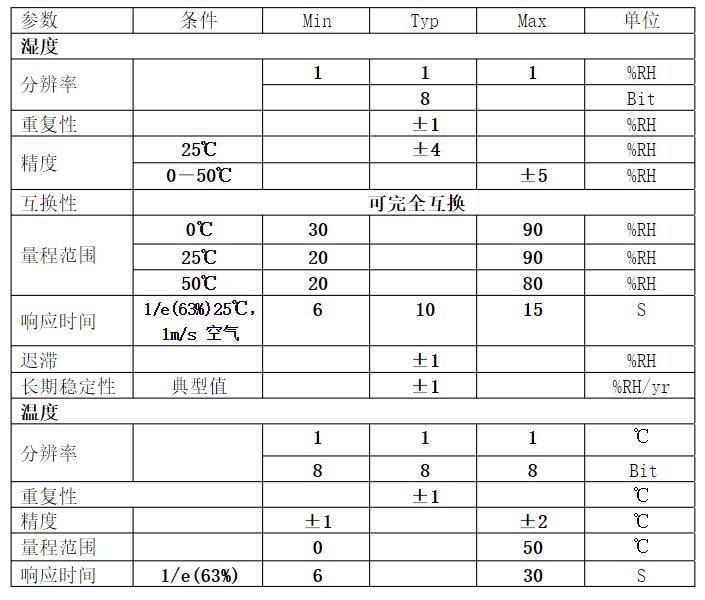

DHT11：

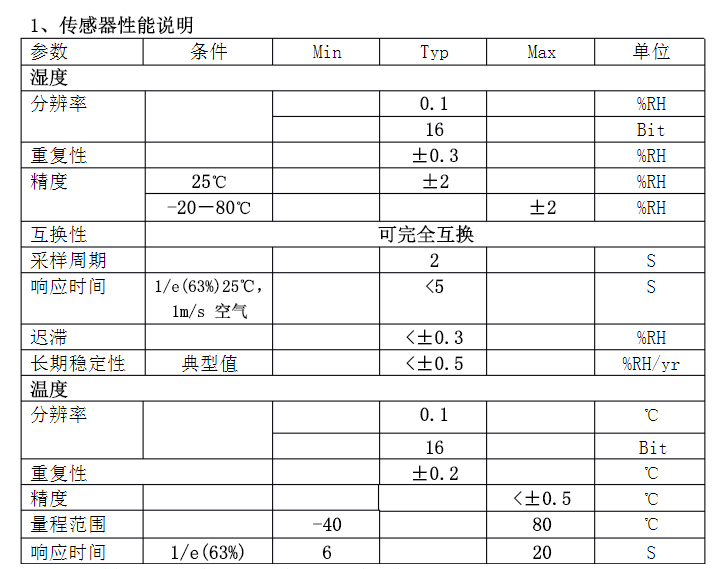

DHT22：

对比可以发现，DHT22在分辨率和精度上都有很大的提升。

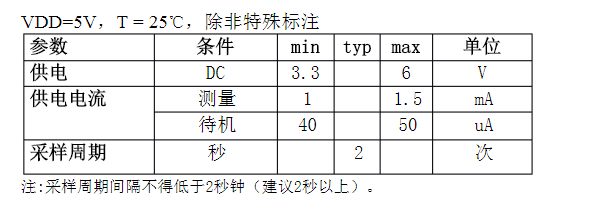

同时采样率也变成了每秒2次。

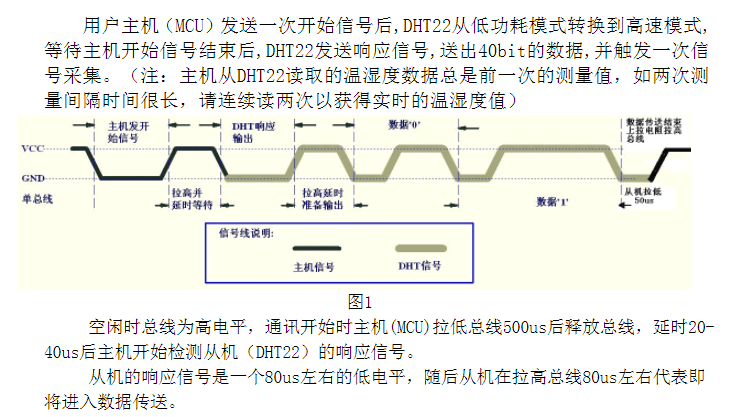

而且最重要的在于，通讯开始信号仅需要500us，与18us相差了接近20倍！
虽然获取的是上1次的的值，但是如果1秒采样两次，和11的同步性能是一样的。

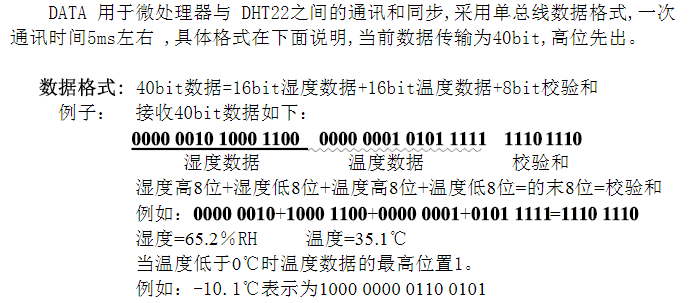

由于精度提高，所以数据格式还是有变化的，相比于DHT11只用了整数部分，22的数据是全部用了的，直接是16bit数据，换算成16进制再乘以0.1就是实际的温度值和湿度值。

这里为了得到和DHT11相同的结果，我舍去小数值，同时复位时间也改成500us，代码如下：

void DHT11_Rst(void)
{
    DHT11_IO_OUT();     //SET OUTPUT
      DHT11_DQ_OUT=0;     //拉低DQ
      delay_us(500);    //拉低至少18ms
      DHT11_DQ_OUT=1;     //DQ=1
    delay_us(30);     //主机拉高20~40us
}

u8 DHT11_Read_Data(u8 *temp,u8 *humi)
{
     u8 buf[5];
    u8 i;
    DHT11_Rst();
    if(DHT11_Check()==0)
    {
        for(i=0;i<5;i++)//读取40位数据
        {
            buf[i]=DHT11_Read_Byte();
        }
        if((buf[0]+buf[1]+buf[2]+buf[3])==buf[4])
        {
            *humi=(buf[0]*256+buf[1])/10;
            *temp=(buf[2]*256+buf[3])/10;
        }
    }else return 1;
    return 0;
}

显示结果如下：

using time:    4639 us    temperature：25    humidity:58
using time:    4686 us    temperature：25    humidity:58
using time:    4638 us    temperature：25    humidity:58
using time:    4638 us    temperature：25    humidity:58
using time:    4638 us    temperature：25    humidity:58
using time:    4639 us    temperature：25    humidity:58
using time:    4662 us    temperature：25    humidity:58
using time:    4637 us    temperature：25    humidity:58
using time:    4686 us    temperature：25    humidity:58
using time:    4732 us    temperature：25    humidity:58
using time:    4733 us    temperature：25    humidity:58
using time:    4734 us    temperature：25    humidity:58
using time:    4733 us    temperature：25    humidity:58
using time:    4733 us    temperature：25    humidity:58
using time:    4765 us    temperature：25    humidity:58
using time:    4637 us    temperature：25    humidity:58
using time:    4638 us    temperature：25    humidity:58
using time:    4638 us    temperature：25    humidity:58
using time:    4638 us    temperature：25    humidity:58
using time:    4639 us    temperature：25    humidity:58
using time:    4734 us    temperature：25    humidity:58
using time:    4733 us    temperature：25    humidity:58
using time:    4670 us    temperature：25    humidity:58
using time:    4686 us    temperature：25    humidity:58
using time:    4638 us    temperature：25    humidity:58

不到5ms时间就能完成采样，可以用于大部分对时序严格的通讯场合。
————————————————
