arduino学习笔记二十二--模拟交通信号灯

交通信号灯是交通信号中的重要组成部分，是道路交通的基本语言。交通信号灯由红灯（表示禁止通行）、绿灯（表示允许通行）、黄灯（表示警示）组成。分为：机动车信号灯、非机动车信号灯、人行横道信号灯、车道信号灯、方向指示信号灯、闪光警告信号灯、道路与铁路平面交叉道口信号灯。
道路交通信号灯是交通安全产品中的一个类别，是为了加强道路交通管理，减少交通事故的发生，提高道路使用效率，改善交通状况的一种重要工具。适用于十字、丁字等交叉路口，由道路交通信号控制机控制，指导车辆和行人安全有序地通行。
交通信号灯的种类有:机动车道信号灯,人行横道信号灯,非机动车道信号灯,方向指示信号灯,移动式交通信号灯,太阳能闪光警告信号灯,收费站天棚信号灯.
交通信号灯是交通信号指挥中的重要组成部分，是道路交通的基本语言。交通信号灯由红灯（表示禁止通行）、绿灯（表示允许通行）、黄灯（表示警示）组成。分为：机动车信号灯、非机动车信号灯、人行横道信号灯、车道信号灯、方向指示信号灯、闪光警告信号灯、道路与铁路平面交叉道口信号灯。广泛用于公路交叉路口，弯道、桥梁等存有安全隐患的危险路段，指挥司机或行人交通，促进交通畅通，避免交通事故和意外事故发生。

实验用到的元件
红‘绿’黄 LED各一个，
3个470欧姆的电阻，
1个10K欧姆电阻，
1个轻触,
6根杜邦线，
一块实验板。

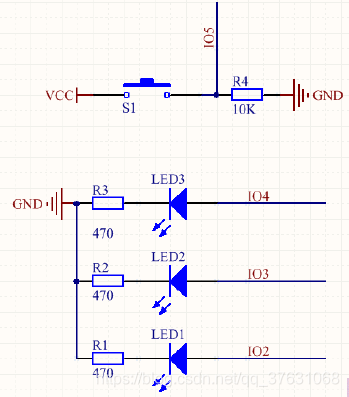

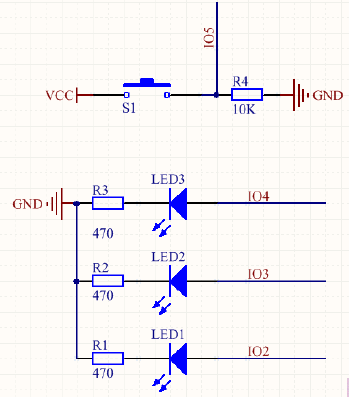

原理图

3个LED自由闪烁当按住轻触开关停止闪烁。
代码：

int redPin = 2;
int yellowPin = 3;
int greenPin = 4;
int buttonPin = 5;

int state = 0;

void setup()
{
  pinMode(redPin, OUTPUT);
  pinMode(yellowPin, OUTPUT);
  pinMode(greenPin, OUTPUT);
  pinMode(buttonPin, INPUT);
}

void loop()
{
  if (digitalRead(buttonPin))
  {
    if (state == 0)
    {
      setLights(HIGH, LOW, LOW);
      state = 1;
    }
    else if (state == 1)
    {
      setLights(HIGH, HIGH, LOW);
      state = 2;
    }
    else if (state == 2)
    {
      setLights(LOW, LOW, HIGH);
      state = 3;
    }
    else if (state == 3)
    {
      setLights(LOW, HIGH, LOW);
      state = 0;
    }
    delay(1000);
  }
}

void setLights(int red, int yellow, int green)
{
  digitalWrite(redPin, red);
  digitalWrite(yellowPin, yellow);
  digitalWrite(greenPin, green);
}
