arduino学习笔记二十三--模拟输入5V数字电压表

狂风中的少年 提交于 2019-12-12 07:25:40

电压表是测量电压的一种仪器,常用电压表——伏特表符号:V 数字电压表利用ARDUINO开发板的模拟输入口制作 5V数字电压表 这里用的是电位器 模拟电源输入,实际大家实验时候可以直接测量电池的电压,只要测量的电源不超过5V就可以了。(超过5V是会烧ARDUINO 板的哦!!!!)

实验用到的元件

一个单联电位器,3根杜邦线,一块实验板。

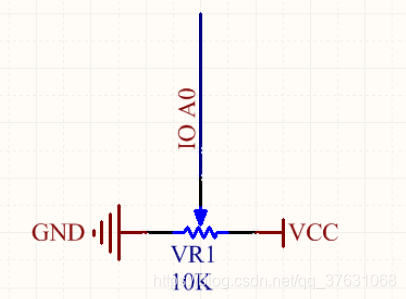

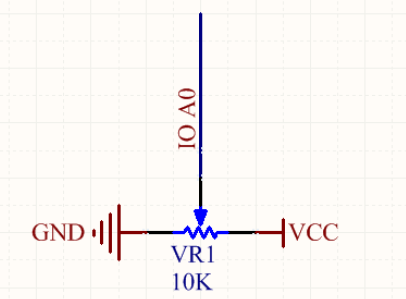

原理图

电位器的一脚接地 GND 三脚接电源VCC 二脚接arduino板上 A0口
连接ARDINO开发板,下载程序,打开串口助手,这时可以看到串口读出的电压值
可以转动电位器来模拟输入电压, 这时可以看到,串口显示的电压开始变化,
也可以自己动手测量,下电池的电压,(注意电压一定不可以超过5V 想要测量更高的电源需要加分压电阻)

代码:

void setup()
{
  Serial.begin(9600); // 打开串口,设置波特率为9600 bps
}
void loop()
{
      int V;
      V=analogRead(0);//传感器接到模拟口0

      Serial.println(V/215.9,DEC);//从串口发送字符串并换行
      delay(100);
}
