Ambari 2.7.3架构详情

Ambari简介：

Apache Ambari是一种基于Web的工具，支持Apache Hadoop集群的供应、管理和监控。Ambari已支持大多数Hadoop组件，包括HDFS、MapReduce、Hive、Pig、 Hbase、Zookeeper、Sqoop和Hcatalog等。
Apache Ambari 支持HDFS、MapReduce、Hive、Pig、Hbase、Zookeepr、Sqoop和Hcatalog等的集中管理。也是5个顶级hadoop管理工具之一。

Ambari项目重要类的解析：

Resource：Ambari把可以被管理的资源的抽象为一个Resource实例，资源可以包括服务、组件、主机节点等，一个resource实例中包含了一系列该资源的属性；
Property：服务组件的指标名称；
ResourceProvider和PropertyProvider：分别对应Resource和Property的提供方，获取指标需要先获取Resource，然后获取Property对应的metric；
Query：Query是Resource的内部对象，代表了对该资源的操作；
Request：一个Request代表了对Resource的操作请求，包含http信息及要操作的Resource的实例，Request按照http的请求方式分为四种：GET、PUT、DELETE、POST；
Predicate：一个Predicate代表了一系列表达式，如and、or等；

Ambari五大组件

Ambari-server 、 Ambari-web 、 Ambari-agent 、 Ambari-metrics-collector 和 Ambari-metrics-monitor 。

作用：

在集群的每一台机器上都会部署 Ambari-agent 程序。 Agent 主要负责接收来着 Server 端的命令，这些命令可以是安装、启动、停止 Hadoop 集群上的某一服务。同时, agent 端需要向 Ambari-server 端上报命令执行的结果,是执行成功还是失败。
Ambari-Server 提供 REST 接口（接口所在包：ambari-server\src\main\java\org\apache\ambari\server\api\services）给Agent 和 Web 访问，用户甚至可以不用界面,而是通过 curl 命令来操控集群。
Ambari-metric-collector和 Ambari-metrics-monitor 是收集群中组件 metrics 的模块。

Ambari所用技术

Ambari充分利用了一些已有的优秀开源软件，巧妙地把它们结合起来，使其在分布式环境中做到了集群式服务管理能力、监控能力、展示能力，这些优秀的开源软件有：
（1）agent端，采用了puppet管理节点。
（2）在web端，采用ember.js作为前端MVC框架和NodeJS相关工具，用handlebars.js作为页面渲染引擎，在CSS/HTML方面还用了Bootstrap框架。
（3）在Server端，采用了Jetty、Spring、JAX-RS等。
（4）同时利用了Ganglia、Nagios的分布式监控能力。

Ambari架构采用的是Server/Client的模式，主要由两部分组成：ambari-agent和ambari-server。ambari依赖其它已经成熟的工具，例如其ambari-server 就依赖python，而ambari-agent还同时依赖ruby, puppet，facter等工具，还有它也依赖一些监控工具nagios和ganglia用于监控集群状况。
其中：

puppet是分布式集群配置管理工具，也是典型的Server/Client模式，能够集中式管理分布式集群的安装配置部署，主要语言是ruby。
facter是用python写的一个节点资源采集库，用于采集节点的系统信息，例如OS信息，主机信息等。由于ambari-agent主要是用python写的，因此用facter可以很好地采集到节点信息。

Ambari项目目录结构

项目目录	作用
ambari-server	Ambari的Server程序，主要管理部署在每个节点上的管理监控程序
ambari-agent	部署在监控节点上运行的管理监控程序
ambari-web	Ambari页面UI的代码，作为用户与Ambari server交互的。
ambari-views	用于扩展Ambari Web UI中的框架
ambari-common	Ambari-server 和Ambari-agent 共用的代码
ambari-metrics	在Ambari所管理的集群中用来收集、聚合和服务Hadoop和系统计量
contrib	自定义第三方库
docs	文档

ambari-server 目录

目录	描述
org.apache.ambari.server.api.services	对web接口的入口方法，处理/api/v1/* 的请求
org.apache.ambari.server.controller	对Ambari中cluster的管理处理，如新增host，更service、删除component等
org.apache.ambari.server.controller.internal	主要存放ResourceProvider和PropertyProvider；
org.apache.ambari.service.orm.*	对数据库的操作
org.apache.ambari.server.agent.rest	处理与Agent的接口的入口方法
org.apache.ambari.security	使用Spring Security来做权限管理

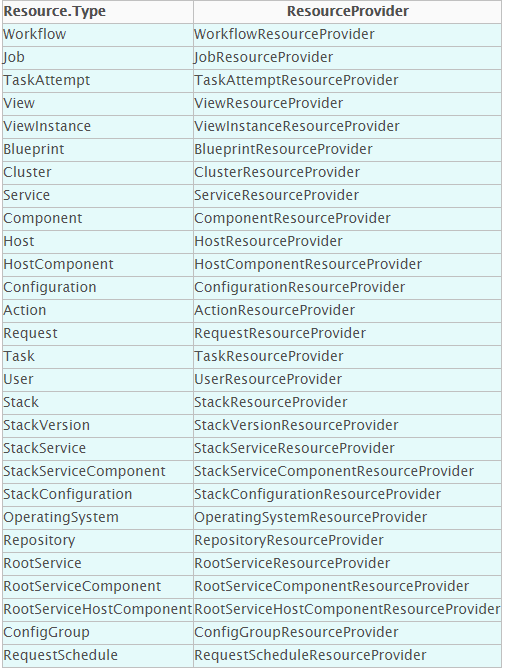

每一种Resource都对应一个ResourceProvider,如下所示：
在这里插入图片描述

ambari-server 详解

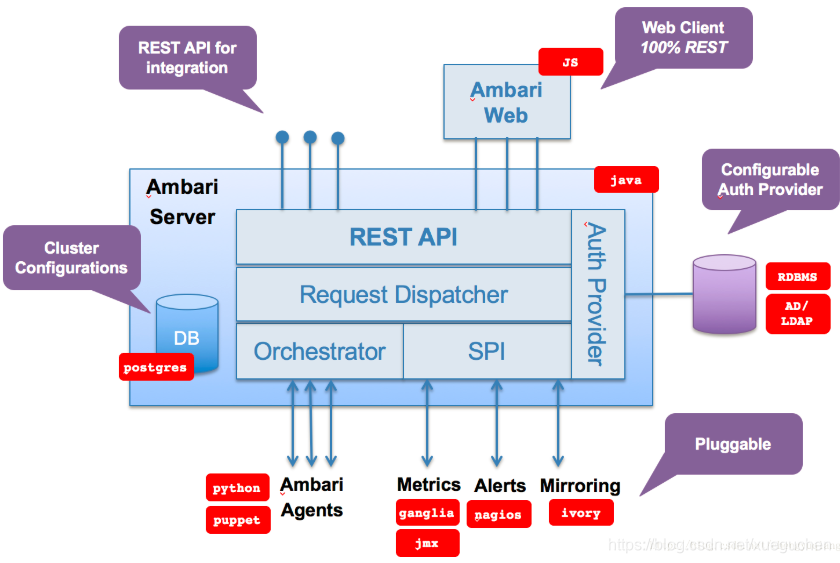

ambari-server是一个有状态的，它维护着自己的一个有限状态机FSM，同时这些状态机存储在数据库中，默认数据库为postgressql数据库。
　在这里插入图片描述

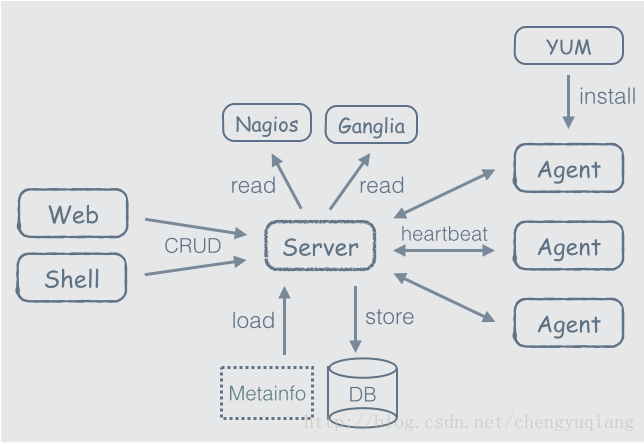

Ambarii-Server提供ambari web，rest api，ambari shell三大方式操作机群；
ambari将集群的配置、各个服务的配置等信息存在ambari server端的DB中；
ambari server与ambari agent的交流走RPC，即agent向server报告心跳，server将command通过respons发回给agent，agent本地执行命令，比如：agent端执行相应的python脚本；
ambari有自己的一套监控、告警、镜像服务，以可插拔的形式供上层服务调用；

在这里插入图片描述
　Ambari-Server是一个WEB Server，提供统一的REST API接口，同时向web和agent开放了两个不同的端口（默认前者是8080, 后者是8440或者8441）。它是由Jetty Server容器构建起来的，通过Spring Framework构建出来的WEB服务器，其中大量采用了google提供的Guice注解完成spring框架所需要的注入功能，REST服务由JAX-RS标准来实现。

//-------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

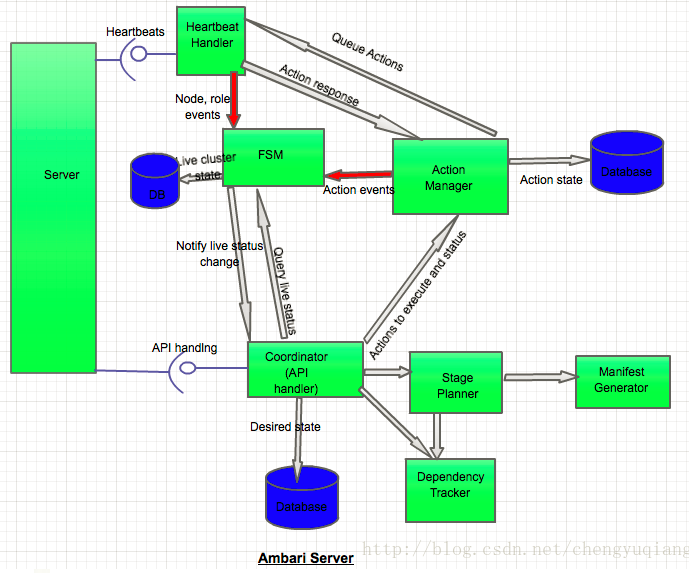

如下图所示，server端主要维护三类状态：

Live Cluster State：集群现有状态，各个节点汇报上来的状态信息会更改该状态;
Desired State：用户希望该节点所处状态，是用户在页面进行了一系列的操作，需要更改某些服务的状态，这些状态还没有在节点上产生作用;
Action State：操作状态，是状态改变时的请求状态，也可以看作是一种中间状态，这种状态可以辅助Live Cluster State向Desired State状态转变。

Ambari-server的Heartbeat Handler模块用于接收各个agent的心跳请求（心跳请求里面主要包含两类信息：节点状态信息和返回的操作结果），把节点状态信息传递给FSM状态机去维护着该节点的状态，并且把返回的操作结果信息返回给Action Manager去做进一步的处理。
Coordinator模块又可以称为API handler，主要在接收WEB端操作请求后，会检查它是否符合要求，stage planner分解成一组操作，最后提供给Action Manager去完成执行操作。
在这里插入图片描述
　因此，从上图就可以看出，Ambari-Server的所有状态信息的维护和变更都会记录在数据库中，用户做一些更改服务的操作都会在数据库上做一些相应的记录，同时，agent通过心跳来获得数据库的变更历史。
