Linux下C程序进程地址空间布局

时光毁灭记忆、已成空白 提交于 2019-12-10 14:47:36

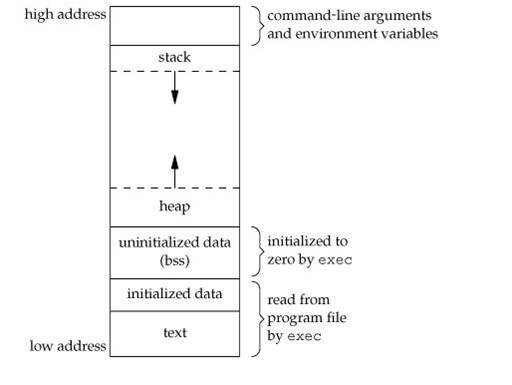

我们在学习C程序开发时经常会遇到一些概念:代码段、数据段、BSS段(Block Started by Symbol) 、堆(heap)和栈(stack)。先看一张教材上的示意图(来源,《UNIX环境高级编程》一书),显示了进程地址空间中典型的存储区域分配情况。



从图中可以看出:

  • 从低地址到高地址分别为:代码段、(初始化)数据段、(未初始化)数据段(BSS)、堆、栈、命令行参数和环境变量
  • 堆向高内存地址生长
  • 栈向低内存地址生长

还经常看到下面这个图(来源,不详):





先看一段程序。



[cpp]  view plain copy
  1. #include <stdio.h>
  2. #include <stdlib.h>
  3.
  4. int global_init_a=1;
  5. int global_uninit_a;
  6. static int static_global_init_a=1;
  7. static int static_global_uninit_a;
  8. const int const_global_a=1;
  9.
  10. int global_init_b=1;
  11. int global_uninit_b;
  12. static int static_global_init_b=1;
  13. static int static_global_uninit_b;
  14. const int const_global_b=1;
  15. /*上面全部为全局变量,main函数中的为局部变量*/
  16. int main()
  17. {
  18.     int local_init_a=1;
  19.     int local_uninit_a;
  20.     static int static_local_init_a=1;
  21.     static int static_local_uninit_a;
  22.     const int const_local_a=1;
  23.
  24.     int local_init_b=1;
  25.     int local_uninit_b;
  26.     static int static_local_init_b=1;
  27.     static int static_local_uninit_b;
  28.     const int const_local_b=1;
  29.
  30.     int * malloc_p_a;
  31.     malloc_p_a=malloc(sizeof(int));
  32.
  33.     printf("\n         &global_init_a=%p \t
  34.          global_init_a=%d\n",&global_init_a,global_init_a);
  35.
  36.     printf("       &global_uninit_a=%p \t
  37.         global_uninit_a=%d\n",&global_uninit_a,global_uninit_a);
  38.
  39.     printf("  &static_global_init_a=%p \t
  40.         static_global_init_a=%d\n",&static_global_init_a,static_global_init_a);
  41.
  42.     printf("&static_global_uninit_a=%p \t
  43.         static_global_uninit_a=%d\n",&static_global_uninit_a,static_global_uninit_a);
  44.
  45.     printf("        &const_global_a=%p \t
  46.         const_global_a=%d\n",&const_global_a,const_global_a);
  47.
  48.
  49.     printf("\n         &global_init_b=%p \t
  50.         global_init_b=%d\n",&global_init_b,global_init_b);
  51.
  52.     printf("       &global_uninit_b=%p \t
  53.         global_uninit_b=%d\n",&global_uninit_b,global_uninit_b);
  54.
  55.     printf("  &static_global_init_b=%p \t
  56.         static_global_init_b=%d\n",&static_global_init_b,static_global_init_b);
  57.
  58.     printf("&static_global_uninit_b=%p \t
  59.         static_global_uninit_b=%d\n",&static_global_uninit_b,static_global_uninit_b);
  60.
  61.     printf("        &const_global_b=%p \t
  62.         const_global_b=%d\n",&const_global_b,const_global_b);
  63.
  64.
  65.
  66.     printf("\n          &local_init_a=%p \t
  67.         local_init_a=%d\n",&local_init_a,local_init_a);
  68.
  69.     printf("        &local_uninit_a=%p \t
  70.         local_uninit_a=%d\n",&local_uninit_a,local_uninit_a);
  71.
  72.     printf("   &static_local_init_a=%p \t
  73.         static_local_init_a=%d\n",&static_local_init_a,static_local_init_a);
  74.
  75.     printf(" &static_local_uninit_a=%p \t
  76.         static_local_uninit_a=%d\n",&static_local_uninit_a,static_local_uninit_a);
  77.
  78.     printf("         &const_local_a=%p \t
  79.         const_local_a=%d\n",&const_local_a,const_local_a);
  80.
  81.
  82.     printf("\n          &local_init_b=%p \t
  83.         local_init_b=%d\n",&local_init_b,local_init_b);
  84.
  85.     printf("        &local_uninit_b=%p \t
  86.         local_uninit_b=%d\n",&local_uninit_b,local_uninit_b);
  87.
  88.     printf("   &static_local_init_b=%p \t
  89.         static_local_init_b=%d\n",&static_local_init_b,static_local_init_b);
  90.
  91.     printf(" &static_local_uninit_b=%p \t
  92.         static_local_uninit_b=%d\n",&static_local_uninit_b,static_local_uninit_b);
  93.
  94.     printf("         &const_local_b=%p \t
  95.         const_local_b=%d\n",&const_local_b,const_local_b);
  96.
  97.
  98.     printf("             malloc_p_a=%p \t
  99.         *malloc_p_a=%d\n",malloc_p_a,*malloc_p_a);
  100.
  101.     return 0;
  102. }

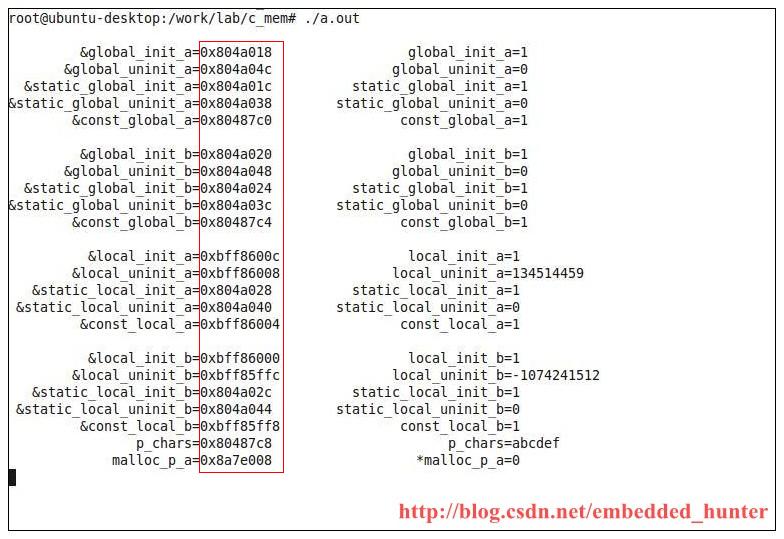

下面是输出结果。



先仔细分析一下上面的输出结果,看看能得出什么结论。貌似很难分析出来什么结果。好了我们继续往下看吧。



接下来,通过查看proc文件系统下的文件,看一下这个进程的真实内存分配情况。(我们需要在程序结束前加一个死循环,不让进程结束,以便我们进一步分析)。

      在return 0前,增加 while(1); 语句

重新编译后,运行程序,程序将进入死循环。



使用ps命令查看一下进程的pid

  #ps -aux | grep a.out

查看/proc/2699/maps文件,这个文件显示了进程在内存空间中各个区域的分配情况。

  #cat  /proc/2699/maps

上面红颜色标出的几个区间是我们感兴趣的区间:

  • 08048000-08049000  r-xp  貌似是代码段
  • 08049000-0804a000 r--p   暂时不清楚,看不出来
  • 0804a000-0804b000 rw-p  貌似为数据段
  • 08a7e000-08a9f000  rw-p  堆
  • bff73000-bff88000     rw-p   栈

我们把这些数据与最后一次的程序运行结果进行比较,看看有什么结论。

                &global_init_a=0x804a018       全局初始化:数据段              global_init_a=1
            &global_uninit_a=0x804a04c      全局未初始化:数据段          global_uninit_a=0
     &static_global_init_a=0x804a01c      全局静态初始化:数据段      static_global_init_a=1
&static_global_uninit_a=0x804a038      全局静态未初始化:数据段     static_global_uninit_a=0
             &const_global_a=0x80487c0     全局只读变量: 代码段        const_global_a=1

                 &global_init_b=0x804a020       全局初始化:数据段      global_init_b=1
            &global_uninit_b=0x804a048        全局未初始化:数据段      global_uninit_b=0
     &static_global_init_b=0x804a024        全局静态初始化:数据段    static_global_init_b=1
&static_global_uninit_b=0x804a03c        全局静态未初始化:数据段   static_global_uninit_b=0
            &const_global_b=0x80487c4        全局只读变量: 代码段             const_global_b=1

                 &local_init_a=0xbff8600c          局部初始化:栈                     local_init_a=1
             &local_uninit_a=0xbff86008         局部未初始化:栈                 local_uninit_a=134514459
     &static_local_init_a=0x804a028         局部静态初始化:数据段      static_local_init_a=1
 &static_local_uninit_a=0x804a040        局部静态未初始化:数据段     static_local_uninit_a=0
             &const_local_a=0xbff86004        局部只读变量:栈     const_local_a=1

                  &local_init_b=0xbff86000        局部初始化:栈          local_init_b=1
                &local_uninit_b=0xbff85ffc         局部未初始化:栈        local_uninit_b=-1074241512
      &static_local_init_b=0x804a02c        局部静态初始化:数据段      static_local_init_b=1
 &static_local_uninit_b=0x804a044        局部静态未初始化:数据段      static_local_uninit_b=0
                &const_local_b=0xbff85ff8        局部只读变量:栈        const_local_b=1


                           p_chars=0x80487c8        字符串常量:代码段          p_chars=abcdef
                    malloc_p_a=0x8a7e008        malloc动态分配:堆        *malloc_p_a=0

通过以上分析我们暂时可以得到的结论如下,在进程的地址空间中

  • 数据段中存放:全局变量(初始化以及未初始化的)、静态变量(全局的和局部的、初始化的以及未初始化的)
  • 代码段中存放:全局只读变量(const)、字符串常量
  • 堆中存放:动态分配的区域
  • 栈中存放:局部变量(初始化以及未初始化的,但不包含静态变量)、局部只读变量(const)

这里我们没有发现BSS段,但是我们将未初始化的数据按照地址进行排序看一下,可以发现一个规律。

                &global_init_a=0x804a018       全局初始化:数据段              global_init_a=1
    &static_global_init_a=0x804a01c      全局静态初始化:数据段      static_global_init_a=1
                &global_init_b=0x804a020       全局初始化:数据段      global_init_b=1
    &static_global_init_b=0x804a024        全局静态初始化:数据段    static_global_init_b=1
       &static_local_init_a=0x804a028         局部静态初始化:数据段      static_local_init_a=1
       &static_local_init_b=0x804a02c        局部静态初始化:数据段      static_local_init_b=1

&static_global_uninit_a=0x804a038      全局静态未初始化:数据段     static_global_uninit_a=0
&static_global_uninit_b=0x804a03c        全局静态未初始化:数据段   static_global_uninit_b=0
  &static_local_uninit_a=0x804a040        局部静态未初始化:数据段     static_local_uninit_a=0
  &static_local_uninit_b=0x804a044        局部静态未初始化:数据段      static_local_uninit_b=0
           &global_uninit_b=0x804a048        全局未初始化:数据段      global_uninit_b=0
            &global_uninit_a=0x804a04c      全局未初始化:数据段          global_uninit_a=0


    这里可以发现,初始化的和未初始化的数据好像是分开存放的,因此我们可以猜测BSS段是存在的,只不过数据段是分为初始化和未初始化(即BSS段)的两部分,他们在加载到进程地址空间时是合并为数据段了,在进程地址空间中没有单独分为一个区域。

    还有一个问题,静态数据与非静态数据是否是分开存放的呢?请读者自行分析一下。



 接下来我们从程序的角度看一下,这些存储区域是如何分配的。首先我们先介绍一下ELF文件格式。

ELF(Executable and Linkable Format )文件格式是一个开放标准,各种UNIX系统的可执行文件都采用ELF格式,它有三种不同的类型:
–可重定位的目标文件(Relocatable,或者Object File)
–可执行文件(Executable)
–共享库(Shared Object,或者Shared Library)

下图为ELF文件的结构示意图(来源,不详):





一个程序编译生成目标代码文件(ELF文件)的过程如下,此图引自《程序员的自我修养》一书的一个图:



可以通过readelf命令查看EFL文件的相关信息,例如 readelf  -a  a.out  ,我们只关心各个段的分配情况,因此我们使用以下命令:

    # readelf -S a.out


 将这里的内存布局与之前看到的程序的运行结果进行分析:

                &global_init_a=0x804a018       全局初始化:数据段              global_init_a=1
            &global_uninit_a=0x804a04c      全局未初始化:BSS段          global_uninit_a=0
     &static_global_init_a=0x804a01c      全局静态初始化:数据段      static_global_init_a=1
&static_global_uninit_a=0x804a038      全局静态未初始化:BSS段     static_global_uninit_a=0
             &const_global_a=0x80487c0     全局只读变量: 只读数据段        const_global_a=1

                 &global_init_b=0x804a020       全局初始化:数据段      global_init_b=1
            &global_uninit_b=0x804a048        全局未初始化:BSS段      global_uninit_b=0
     &static_global_init_b=0x804a024        全局静态初始化:数据段    static_global_init_b=1
&static_global_uninit_b=0x804a03c        全局静态未初始化:BSS段   static_global_uninit_b=0
            &const_global_b=0x80487c4        全局只读变量: 只读数据段             const_global_b=1

     &static_local_init_a=0x804a028         局部静态初始化:数据段      static_local_init_a=1
 &static_local_uninit_a=0x804a040        局部静态未初始化:BSS段     static_local_uninit_a=0

      &static_local_init_b=0x804a02c        局部静态初始化:数据段      static_local_init_b=1
 &static_local_uninit_b=0x804a044        局部静态未初始化:BSS段      static_local_uninit_b=0

                           p_chars=0x80487c8        字符串常量:只读数据段          p_chars=abcdef
ELF 文件一般包含以下几个段 :

  • .text section:主要是编译后的源码指令,是只读字段。
  • .data section :初始化后的非const的全局变量、局部static变量。
  • .bss:未初始化后的非const全局变量、局部static变量。
  • .rodata字段  是存放只读数据

分析到这以后,我们在和之前分析的结果对比一下,会发现确实存在BSS段,地址为0804a030 ,大小为0x20,之前我们的程序中未初始化的的确存放在这个地址区间中了,只不过执行exec系统调用时,将这部分的数据初始化为0后,放到了进程地址空间的数据段中了,在进程地址空间中就没有必要存在BSS段了,因此都称做数据段。同理,.rodata字段也是与text段放在一起了。

在ELF文件中,找不到局部非静态变量和动态分配的内容。



以上有很多地方的分析,我在网上基本找不到很明确的结论,很多教材上也没有描述,只是我通过程序分析得出的结论,如有不妥之处,请指出,欢迎交流。

作者:沧海猎人   出处:http://blog.csdn.net/embedded_hunter  转载请注明出处   嵌入式技术交流QQ群:179012822
