Fatfs文件系统常用函数：f_mount、f_open、f_close、f_read、f_write、f_lseek、f_truncate、f_sync、f_opendir

FatFS是一个为小型嵌入式系统设计的通用FAT(File Allocation Table)文件系统模块。FatFs 的编写遵循ANSI C，并且完全与磁盘I/O层分开。因此，它独立(不依赖)于硬件架构。它可以被嵌入到低成本的微控制器中，如AVR, 8051, PIC, ARM, Z80, 68K 等等，而不需要做任何修改。

在这里插入图片描述

特点：Windows兼容的FAT文件系统，不依赖于平台，易于移植，代码和工作区占用空间非常小，多种配置选项：多卷(物理驱动器和分区)、多ANSI/OEM代码页，包括DBCS、在ANSI/OEM或Unicode中长文件名的支持、RTOS的支持、多扇区大小的支持、只读，最少API，I/O缓冲区。

应用程序接口：

FatFs 模块为应用程序提供了下列函数，这些函数描述了FatFs能对FAT卷执行哪些操作。

1.f_mount：在FatFs模块上注册/注销一个工作区(文件系统对象)
2.f_open：创建/打开一个用于访问文件的文件对象
3.f_close：关闭一个打开的文件
4.f_read：从一个文件读取数据
5.f_write：写入数据到一个文件
6.f_lseek：移动一个打开的文件对象的文件读/写指针。也可以被用来扩展文件大小(簇预分配)。
7.f_truncate：截断文件大小
8.f_sync：冲洗一个写文件的缓存信息
9.f_opendir：打开一个目录
。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。

1.f_mount：在FatFs模块上注册/注销一个工作区(文件系统对象)
原型：FRESULT f_mount ( BYTE Drive, FATFS* FileSystemObject );

参数：Drive：注册/注销工作区的逻辑驱动器号(0-9)。FileSystemObject工作区(文件系统对象)指针。

返回值：FR_OK (0)：函数成功。FR_INVALID_DRIVE：驱动器号无效

描述：f_mount函数在FatFs模块上注册/注销一个工作区。在使用任何其他文件函数之前，必须使用该函数为每个卷注册一个工作区。要注销一个工作区，只要指定FileSystemObject为NULL即可，然后该工作区可以被丢弃。该函数只初始化给定的工作区，以及将该工作区的地址注册到内部表中，不访问磁盘I/O层。卷装入过程是在f_mount函数后或存储介质改变后的第一次文件访问时完成的。

2.f_open：创建/打开一个用于访问文件的文件对象
原型：FRESULT f_open ( FIL* FileObject, const XCHAR* FileName,BYTE ModeFlags );

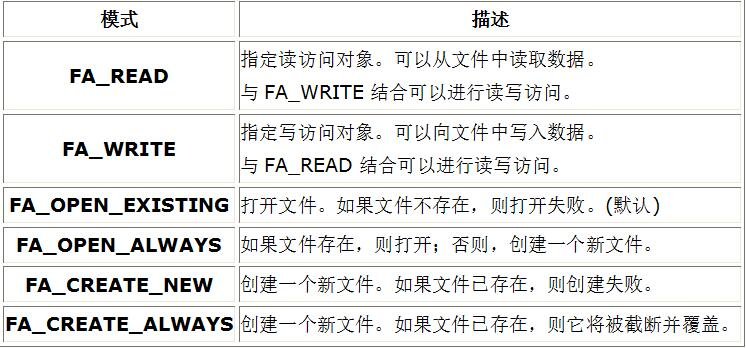

参数：FileObject：将被创建的文件对象结构的指针。FileName：NULL结尾的字符串指针，该字符串指定了将被创建或打开的文件名。ModeFlags：指定文件的访问类型和打开方法。它是由下列标志的一个组合指定的。
在这里插入图片描述

注意：当 _FS_READONLY == 1 时，模式标志 FA_WRITE, FA_CREATE_ALWAYS, FA_CREATE_NEW, FA_OPEN_ALWAYS 是无效的。

返回值：

FR_OK (0)：函数成功，该文件对象有效。

FR_NO_FILE：找不到该文件。

FR_NO_PATH：找不到该路径。

FR_INVALID_NAME：文件名无效。

FR_INVALID_DRIVE：驱动器号无效。

FR_EXIST：该文件已存在。

FR_DENIED：由于下列原因，所需的访问被拒绝：

（1）以写模式打开一个只读文件。

（2）由于存在一个同名的只读文件或目录，而导致文件无法被创建。

（3）由于目录表或磁盘已满，而导致文件无法被创建。

FR_NOT_READY：由于驱动器中没有存储介质或任何其他原因，而导致磁盘驱动器无法工作。

FR_WRITE_PROTECTED：在存储介质被写保护的情况下，以写模式打开或创建文件对象。

FR_DISK_ERR：由于底层磁盘I/O接口函数中的一个错误，而导致该函数失败。

FR_INT_ERR：由于一个错误的FAT结构或一个内部错误，而导致该函数失败。

FR_NOT_ENABLED：逻辑驱动器没有工作区。

FR_NO_FILESYSTEM：磁盘上没有有效地FAT卷。

描述：如果函数成功，则创建一个文件对象。该文件对象被后续的读/写函数用来访问文件。如果想要关闭一个打开的文件对象，则使用f_close函数。如果不关闭修改后的文件，那么文件可能会崩溃。在使用任何文件函数之前，必须使用f_mount函数为驱动器注册一个工作区。只有这样，其他文件函数才能正常工作。

f_close：关闭一个打开的文件

原型：FRESULT f_close ( FIL* FileObject );

参数：FileObject：指向将被关闭的已打开的文件对象结构的指针。

返回值：

FR_OK (0) 文件对象已被成功关闭。

FR_DISK_ERR 由于底层磁盘I/O函数中的错误，而导致该函数失败。

FR_INT_ERR：由于一个错误的FAT结构或一个内部错误，而导致该函数失败。

FR_NOT_READY：由于驱动器中没有存储介质或任何其他原因，而导致磁盘驱动器无法工作。

FR_INVALID_OBJECT：文件对象无效。

描述：f_close函数关闭一个打开的文件对象。无论向文件写入任何数据，文件的缓存信息都将被写回到磁盘。该函数成功后，文件对象不再有效，并且可以被丢弃。如果文件对象是在只读模式下打开的，不需要使用该函数，也能被丢弃。

f_read：从一个文件读取数据

原型：FRESULT f_read ( FIL* FileObject, void* Buffer, 首先要定义一个至少512的内存 UINT ByteToRead, UINT* ByteRead );

参数：

FileObject:指向将被读取的已打开的文件对象结构的指针。

Buffer:指向存储读取数据的缓冲区的指针。

ByteToRead:要读取的字节数，UINT范围内。

ByteRead:指向返回已读取字节数的UINT变量的指针。在调用该函数后，无论结果如何，数值都是有效的。

返回值:

FR_OK (0):函数成功。

FR_DENIED:由于文件是以非读模式打开的，而导致该函数被拒绝。

FR_DISK_ERR:由于底层磁盘I/O函数中的错误，而导致该函数失败。

FR_INT_ERR:由于一个错误的FAT结构或一个内部错误，而导致该函数失败。

FR_NOT_READY:由于驱动器中没有存储介质或任何其他原因，而导致磁盘驱动器无法工作。

FR_INVALID_OBJECT: 文件对象无效。

描述:文件对象中的读/写指针以已读取字节数增加。该函数成功后，应该检查 *ByteRead 来检测文件是否结束。在读操作过程中，一旦 *ByteRead < ByteToRead ，则读/写指针到达了文件结束位置。

f_write：写入数据到一个文件FRESULT

原型：f_write ( FIL* FileObject, const void* Buffer, UINT ByteToWrite,UINT* ByteWritten );

参数：

FileObject：指向将被写入的已打开的文件对象结构的指针。

Buffer：指向存储写入数据的缓冲区的指针。

ByteToRead：要写入的字节数，UINT范围内。

ByteRead：指向返回已写入字节数的UINT变量的指针。在调用该函数后，无论结果如何，数值都是有效的。

返回值：

FR_OK (0)：函数成功。

FR_DENIED：由于文件是以非写模式打开的，而导致该函数被拒绝。

FR_DISK_ERR：由于底层磁盘I/O函数中的错误，而导致该函数失败。

FR_INT_ERR：由于一个错误的FAT结构或一个内部错误，而导致该函数失败。

FR_NOT_READY：由于驱动器中没有存储介质或任何其他原因，而导致磁盘驱动器无法工作。

FR_INVALID_OBJECT 文件对象无效。

描述：文件对象中的读/写指针以已写入字节数增加。该函数成功后，应该检查 *ByteWritten 来检测磁盘是否已满。在写操作过程中，一旦 *ByteWritten < *ByteToWritten ，则意味着该卷已满。

f_lseek：移动一个打开的文件对象的文件读/写指针。也可以被用来扩展文件大小(簇预分配)。

原型：FRESULT f_lseek ( FIL* FileObject, DWORD Offset );

参数：

FileObject：打开的文件对象的指针

Offset：相对于文件起始处的字节数

返回值：

FR_OK (0)：函数成功。

FR_DISK_ERR：由于底层磁盘I/O函数中的错误，而导致该函数失败。

FR_INT_ERR：由于一个错误的FAT结构或一个内部错误，而导致该函数失败。

FR_NOT_READY：由于驱动器中没有存储介质或任何其他原因，而导致磁盘驱动器无法工作。

FR_INVALID_OBJECT：文件对象无效。

描述：f_lseek函数当FS_MINIMIZE <= 2时可用。offset只能被指定为相对于文件起始处的字节数。当在写模式下指定了一个超过文件大小的offset时，文件的大小将被扩展，并且该扩展的区域中的数据是未定义的。这适用于为快速写操作迅速地创建一个大的文件。f_lseek函数成功后，为了确保读/写指针已被正确地移动，必须检查文件对象中的成员fptr。如果fptr不是所期望的值，则发生了下列情况之一。

（1）文件结束。指定的offset被钳在文件大小，因为文件已被以只读模式打开。

（2）磁盘满。卷上没有足够的空闲空间去扩展文件大小。

用法：其实这个函数可以解决文件从头开始读的问题，如果你想打开一个文件，读取里面的内容，但又不想从头开始读，那么你可以使用这个函数来解决

f_truncate：截断文件大小

原型：FRESULT f_truncate ( FIL* FileObject );

参数：FileObject：待截断的打开的文件对象的指针。

返回值：

FR_OK (0：函数成功。

FR_DENIED：由于文件是以非写模式打开的，而导致该函数被拒绝。

FR_DISK_ERR：由于底层磁盘I/O函数中的错误，而导致该函数失败。

FR_INT_ERR：由于一个错误的FAT结构或一个内部错误，而导致该函数失败。

FR_NOT_READY：由于驱动器中没有存储介质或任何其他原因，而导致磁盘驱动器无法工作。

FR_INVALID_OBJECT 文件对象无效。

描述：f_truncate函数当_FS_READONLY == 0 并且 _FS_MINIMIZE == 0时可用。f_truncate函数截断文件到当前的文件读/写指针。当文件读/写指针已经指向文件结束时，该函数不起作用。

f_sync：冲洗一个写文件的缓存信息

原型：FRESULT f_sync ( FIL* FileObject );

参数：FileObject：待冲洗的打开的文件对象的指针。

返回值：

FR_OK (0)：函数成功。

FR_DISK_ERR：由于底层磁盘I/O函数中的错误，而导致该函数失败。

FR_INT_ERR：由于一个错误的FAT结构或一个内部错误，而导致该函数失败。

FR_NOT_READY：由于驱动器中没有存储介质或任何其他原因，而导致磁盘驱动器无法工作。

FR_INVALID_OBJECT 文件对象无效。

描述：f_sync函数当_FS_READONLY == 0时可用。f_sync函数和f_close函数执行同样的过程，但是文件仍处于打开状态，并且可以继续对文件执行读/写/移动指针操作。这适用于以写模式长时间打开文件，比如数据记录器。定期的或f_write后立即执行f_sync可以将由于突然断电或移去磁盘而导致数据丢失的风险最小化。在f_close前立即执行f_sync没有作用，因为在f_close中执行了f_sync。换句话说，这两个函数的差异就是文件对象是不是无效的。

原型：FRESULT f_opendir ( DIR* DirObject, const XCHAR* DirName );

参数：

DirObject：待创建的空白目录对象的指针。

DirName：’\0’结尾的字符串指针，该字符串指定了将被打开的目录名。

返回值：

FR_OK (0)：函数成功，目录对象被创建。该目录对象被后续调用，用来读取目录项。

FR_NO_PATH：找不到路径。

FR_INVALID_NAME：路径名无效。

FR_INVALID_DRIVE：驱动器号无效。

FR_NOT_READY：由于驱动器中没有存储介质或任何其他原因，而导致磁盘驱动器无法工作。

FR_DISK_ERR：由于底层磁盘I/O函数中的错误，而导致该函数失败。

FR_INT_ERR：由于一个错误的FAT结构或一个内部错误，而导致该函数失败。
