实验二——网络嗅探与欺骗

中国人民公安大学

Chinese people’ public security university

网络对抗技术

实验报告

实验二

网络嗅探与欺骗

学生姓名	王润田
年级	2017
区队	实验班
指导教师	高见

信息技术与网络安全学院

2016年11月7日

实验任务总纲

2016—2017 学年第一学期

一、实验目的

1．加深并消化本课程授课内容，复习所学过的互联网搜索技巧、方法和技术；

2．了解并熟悉常用的网络嗅探方式，掌握常用抓包软件的使用方法和过滤技巧，能够对给定的数据包分析网络基本行为；掌握ARP欺骗的基本原理，以及基于ARP欺骗的DNS攻击方式；

3．达到巩固课程知识和实际应用的目的。

二、实验要求

1．认真阅读每个实验内容，需要截图的题目，需清晰截图并对截图进行标注和说明。

2．文档要求结构清晰，图文表达准确，标注规范。推理内容客观、合理、逻辑性强。

3．软件工具可使用office2003或2007、CAIN、Wireshark等。

4．实验结束后，保留电子文档。

三、实验步骤

1．准备

提前做好实验准备，实验前应把详细了解实验目的、实验要求和实验内容，熟悉并准备好实验用的软件工具，按照实验内容和要求提前做好实验内容的准备。

2．实验环境

描述实验所使用的硬件和软件环境（包括各种软件工具）；

开机并启动软件office2003或2007、浏览器、Wireshark、CAIN。

工具下载地址：
CAIN https://pan.baidu.com/s/19qDb7xbj1L_2QnoPm71KzA

Wireshark 链接：https://pan.baidu.com/s/1BeXghjVV9Mll_cAmeMCTPg 密码：mbpv

迷你FTP https://pan.baidu.com/s/16ms4hXVOmMHhDEe3WraRHQ

NetworkMiner https://pan.baidu.com/s/14e3VluLPjWFKxqNhdpYO9Q

3．实验过程

1）启动系统和启动工具软件环境。

2）用软件工具实现实验内容。

4．实验报告

按照统一要求的实验报告格式书写实验报告。把按照模板格式编写的文档嵌入到实验报告文档中，文档按照规定的书写格式书写，表格要有表说图形要有图说。

第一部分 ARP欺骗

1.两个同学一组，进行实验拓扑环境如下图所示。

2.欺骗攻击前后，通过Arp-a命令验证欺骗是否成功（附截图）

3.欺骗过程中，在主机A开启Wireshark进行抓包，分析APR欺骗攻击过程中的数据包特点。（附截图）

4.欺骗过程中，在主机C开启Wireshark进行抓包，分析FTP协议的登录过程（附流程图）

5.欺骗完成后，主机C成功获取FTP用户名和密码（附截图）

ARP欺骗攻击过程展示（仅供参考）

查询受害主机被欺骗前的状态

ARP欺骗前192.168.1.10机正常缓存表(实验中的IP可能和本IP不一样)

ARP欺骗前192.168.1.30机正常缓存表(实验中的IP可能和本IP不一样)

2、在192.168.1.50(实验中的IP可能和这个不一样)号机器上运行cain,选择要嗅探的网卡（单网卡，默认就可以）

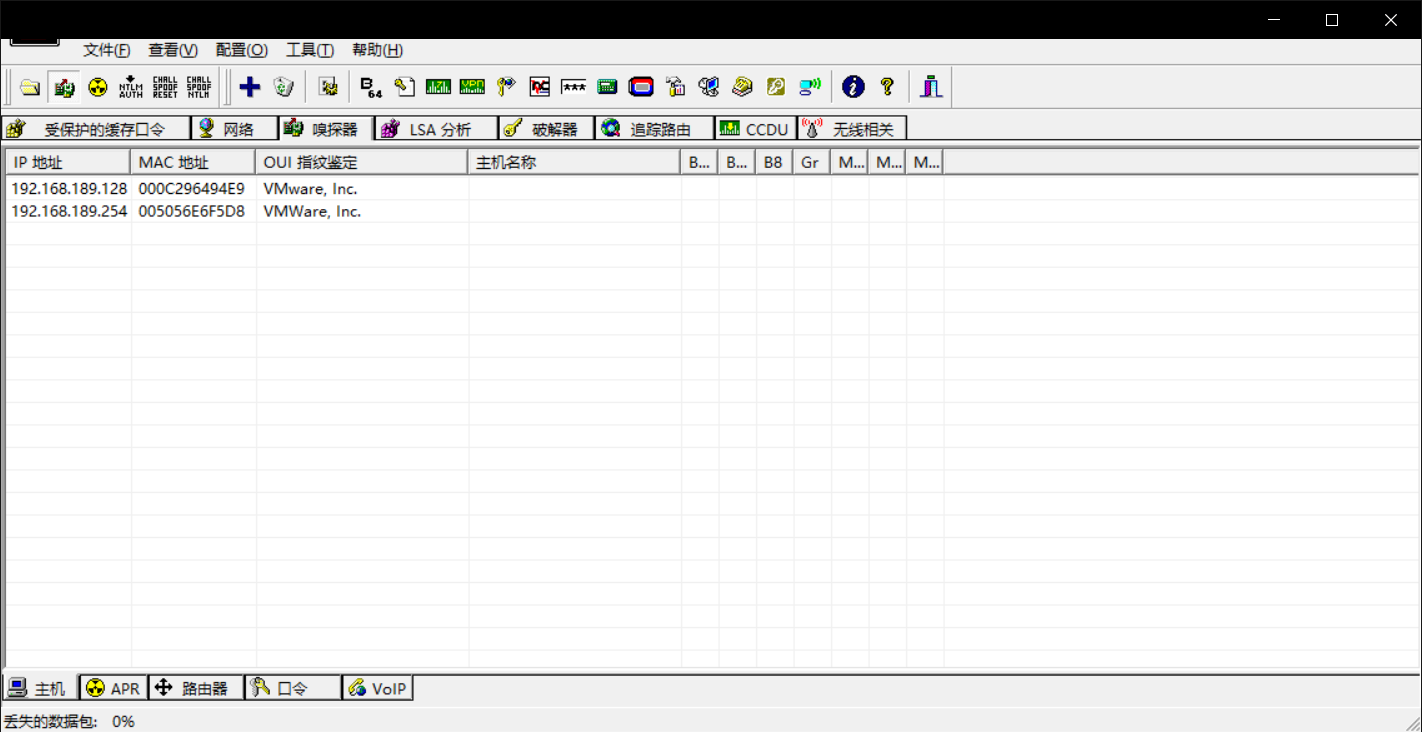

3、点选工具栏中的网卡图标，之后选择sniffer页，再选择左下角的hosts,右键选择“scan MAC address”，扫描局域网中的活动主机IP及MAC地址

除网关外，扫描到了攻击目标192.168.1.10和192.168.1.30

3、选中ARP页-》点下列表栏空白处，大加号变为可选-》点大加号，在弹出的窗口中选择要嗅探的目标主机（注意这里的选择和单击欺骗嗅探不一样，左面直接点网关，其它机器自动出现在右侧列表中，这时需要按住ctrl键在右侧选择你需要嗅探的主机，如图所示）

点oK按钮，回到软件主窗体，如图所示（这是欺骗两台机器）

4、点击工具栏第三个图标（start ARP）就可以ARP欺骗了

下图为欺骗开始后在192.168.1.10机器上用arp –a命令查询本机arp缓存表的情况，会发现缓存表中的网关对应的MAC地址变成了192.168.1.50号机（实施ARP欺骗的机器）的IP地址

下图为欺骗开始后在192.168.1.30机器上用arp –a命令查询本机arp缓存表的情况，会发现缓存表中的网关对应的MAC地址变成了192.168.1.50号机（实施ARP欺骗的机器）的IP地址

登录FTP和邮箱的过程没有展示。

第二部分 DNS

1. 两个同学一组，A和B。

2.A同学正常访问网站www.ppsuc.edu.cn

3.B同学扮演攻击者，设计攻击方法，使用CAIN，通过DNS欺骗的方式，让A同学访问www.ppsuc.edu.cn网址的时候，访问到另外一台机器上的伪造网站

重点步骤

在CAIN中添加DNS欺骗选项

欺骗成功后，在被害机器上查看www.ppsuc.edu.cn的IP 查看是否被解析到了，指定的IP地址上。

第三部分 FTP协议分析

1. 两个同学一组，A和B。

2.A同学架设FTP服务器，并设置用户名和密码，例如gao / gao

3.B同学在机器中安装Wireshark，并将其打开；之后用用户名和密码登陆A同学的FTP服务器，并上传一张图片。

4.B同学停止Wireshark抓包，并和A同学一起分析数据包中的FTP登录过程，还原登录用户名和密码，以及上传文件。

追踪流

流分析

还原FTP传输文件

第一部分 ARP欺骗

两个同学一组，进行实验拓扑环境如下图所示。

采用两台虚拟Windows XP主机作为试验机。IP情况如下：

受害者IP地址如下：

攻击者IP地址如下：

欺骗攻击前后，通过Arp-a命令验证欺骗是否成功（附截图）
欺骗过程中，在主机A开启Wireshark进行抓包，分析APR欺骗攻击过程中的数据包特点。（附截图）

先进行存活主机扫描。

得到如下结果：

我们的目标是192.168.60.132。进入APR选项卡，添加目标。

这个时候，我们返回Victim查看ARP表的信息。

注意到192.168.60.2与192.168.60.3的ARP地址相同，意味着所有发往192.168.60.2的数据包实际都发往了192.168.60.3。欺骗成功。

然后我们进行DNS欺骗。

欺骗过程中，在主机C开启Wireshark进行抓包，分析FTP协议的登录过程（附流程图）

关闭ARP Poisoning后，我们在192.168.60.3上开启FTP服务器。192.168.60.2进行连接。

为了方便，我们直接使用ftp.exe作为客户端连接。

在192.168.60.3上开启Wireshark抓包。得到相关数据。

然后我们使用put指令上传一张JPG图片。

所提供的Wireshark有Bug，无法追踪流。我们使用Network Miner提取。
欺骗完成后，主机C成功获取FTP用户名和密码（附截图）
