05：自定义镜像与仓库 、持久化存储 、Docker网络架构

案例1：制作自定义镜像
案例2：创建私有镜像仓库
案例3：NFS共享存储
案例4：创建自定义网桥

1 案例1：制作自定义镜像

1.1 问题

本案例要求制作自定义镜像：
基于centos镜像使用commit创建新的镜像文件
基于centos镜像使用Dockerfile文件创建一个新的镜像文件

1.2 步骤

实现此案例需要按照如下步骤进行。

步骤一：使用镜像启动容器

1）在该容器基础上修改yum源

[root@docker1 docker_images]# docker run -it docker.io/centos
[root@8d07ecd7e345 /]# rm -rf /etc/yum.repos.d/
[root@8d07ecd7e345 /]# vi /etc/yum.repos.d/dvd.repo*
[dvd]
name=dvd
baseurl=ftp://192.168.1.254/system
enabled=1
gpgcheck=0
[root@8d07ecd7e345 /]# yum clean all
[root@8d07ecd7e345 /]# yum repolist

2）安装测试软件

[root@8d07ecd7e345 /]# yum -y install net-tools iproute psmisc vim-enhanced

3）ifconfig查看

[root@8d07ecd7e345 /]# ifconfig
eth0: flags=4163<UP,BROADCAST,RUNNING,MULTICAST> mtu 1500
inet 172.17.0.3 netmask 255.255.0.0 broadcast 0.0.0.0
inet6 fe80::42:acff:fe11:3 prefixlen 64 scopeid 0x20
ether 02:42:ac:11:00:03 txqueuelen 0 (Ethernet)
RX packets 2488 bytes 28317945 (27.0 MiB)
RX errors 0 dropped 0 overruns 0 frame 0
TX packets 1858 bytes 130264 (127.2 KiB)
TX errors 0 dropped 0 overruns 0 carrier 0 collisions 0
[root@8d07ecd7e345 /]# exit
exit

步骤二：另存为另外一个镜像

1）创建新建镜像

[root@docker1 docker_images]# docker start 8d07ecd7e345
//可以简写为8d，要保证唯一性
8d07ecd7e345
[root@docker1 docker_images]# docker commit 8d07ecd7e345 docker.io/myos:latest
sha256:ac3f9c2e8c7e13db183636821783f997890029d687b694f5ce590a473ad82c5f

2）查看新建的镜像

[root@docker1 ~]# docker images
REPOSITORY TAG IMAGE ID CREATED SIZE
docker.io/myos latest 87feda116c17 6 weeks ago 321.6 MB
docker.io/busybox latest d8233ab899d4 7 weeks ago 1.199 MB
docker.io/nginx latest f09fe80eb0e7 9 weeks ago 109.2 MB
docker.io/redis latest 82629e941a38 11 weeks ago 94.98 MB
docker.io/ubuntu latest 20bb25d32758 11 weeks ago 87.47 MB
docker.io/registry latest 116995fd6624 11 weeks ago 25.76 MB
docker.io/centos latest 1e1148e4cc2c 4 months ago 201.8 MB

3）验证新建镜像

[root@docker1 docker_images]# docker run -it docker.io/myos:latest
[root@497c7b4664bf /]# ifconfig
eth0: flags=4163<UP,BROADCAST,RUNNING,MULTICAST> mtu 1500
inet 172.17.0.6 netmask 255.255.0.0 broadcast 0.0.0.0
inet6 fe80::42:acff:fe11:6 prefixlen 64 scopeid 0x20
ether 02:42:ac:11:00:06 txqueuelen 0 (Ethernet)
RX packets 0 bytes 0 (0.0 B)
RX errors 0 dropped 0 overruns 0 frame 0
TX packets 7 bytes 578 (578.0 B)
TX errors 0 dropped 0 overruns 0 carrier 0 collisions 0

步骤三：使用Dockerfile文件创建一个新的镜像文件

Dockerfile语法格式：
– FROM:基础镜像
– MAINTAINER:镜像创建者信息(说明)
– EXPOSE:开放的端口
– ENV:设置环境变量
– ADD:复制文件到镜像
– RUN:制作镜像时执行的命令,可以有多个
– WORKDIR:定义容器默认工作目录
– CMD:容器启动时执行的命令,仅可以有一条CMD

1）创建一个Apache的镜像文件

[root@docker1 ~]# mkdir bulid
[root@docker1 ~]# cd bulid
[root@docker1 bulid]# touch Dockerfile //Dockerfile文件第一个字母要大写
[root@docker1 bulid]# cp /etc/yum.repos.d/local.repo ./
[root@docker1 bulid]# vi Dockerfile
FROM docker.io/myos:latest
RUN yum -y install httpd
ENV EnvironmentFile=/etc/sysconfig/httpd
WORKDIR /var/www/html/ //定义容器默认工作目录
ADD index.html index.html
EXPOSE 80 //设置开放端口号
EXPOST 443
CMD ["/usr/sbin/httpd", “-DFOREGROUND”]
[root@docker1 bulid]# docker build -t docker.io/myos:http .
[root@docker1 bulid]# docker run -d docker.io/myos:http
d9a5402709b26b42cd304c77be442559a5329dc784ec4f6c90e4abac1c88e206
[root@docker1 bulid]# docker inspect d9
[root@docker1 bulid]# curl 172.17.0.7
test

2 案例2：创建私有镜像仓库

2.1 问题

本案例要求创建私有的镜像仓库：
在Docker1上创建私有仓库
上传镜像到 docker1
在 docker2 上配置使用 docker1 的私有仓库
在 docker2 上使用 docker1 的远程仓库启动容器步骤
实现此案例需要按照如下步骤进行。

步骤一：自定义私有仓库

1）定义一个私有仓库

[root@docker1 bulid]# yum install docker-distribution
[root@docker1 bulid]# systemctl start docker-distribution
[root@docker1 bulid]# systemctl enable docker-distribution
[root@docker1 ~]# docker tag docker.io/busybox:latest 192.168.1.31:5000/docker.io/busybox:latest
//打标签
[root@docker1 ~]# docker push 192.168.1.31:5000/docker.io/busybox:latest
//上传
[root@docker1 ~]# docker tag docker.io/myos:http 192.168.1.31:5000/ docker.io/myos:http
[root@docker1 ~]# docker push 192.168.1.31:5000/docker.io/myos:http

2）客户端配置

[root@docker2 ~]# vim /etc/sysconfig/docker
INSECURE_REGISTRY=’–insecure-registry docker1:5000’
ADD_REGISTRY=’–add-registry docker1:5000’
[root@docker2 ~]# systemctl restart docker
[root@docker2 ~]# docker run -it myos:http /bin/bash
//直接启动

步骤二：查看私有仓库

1）查看里面有什么镜像

*[root@docker1 bulid]# curl http://docker1:5000/v2/_catalog
{“repositories”:[“docker.io/busybox”,“docker.io/myos”]}

2）查看里面的镜像标签

[root@docker1 bulid]# curl http://docker1:5000/v2/docker.io/busybox/tags/list
{“name”:“docker.io/busybox”,“tags”:[“latest”]}
[root@docker1 bulid]# curl http://192.168.1.31:5000/v2/docker.io/myos/tags/list
{“name”:“docker.io/myos”,“tags”:[“http”]}

3 案例3：NFS共享存储

3.1 问题

本案例要求创建NFS共享，能映射到容器里：
服务器创建NFS共享存储，共享目录为/content，权限为rw
客户端挂载共享，并将共享目录映射到容器中

3.2 方案

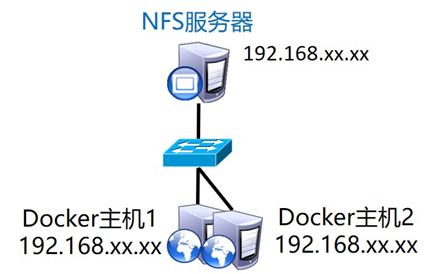

本方案要求需要一台NFS服务器（NFS用真机代替），ip为192.168.1.254，一台客户端docker1主机，ip为192.168.1.10，一台户端docker2主机，ip为192.168.1.20，实现客户端挂载共享，并将共享目录映射到容器中，docker1更新文件时，docker2实现同步更新，方案如图-2所示：

图-2

3.3 步骤

实现此案例需要按照如下步骤进行。

步骤一：配置NFS服务器

[root@room9pc01 ~]# yum -y install nfs-utils
[root@room9pc01 ~]# mkdir /content
[root@room9pc01 ~]# vim /etc/exports
/content *(rw，no_root_squash)
[root@room9pc01 ~]# systemctl restart nfs-server.service
[root@room9pc01 ~]# systemctl restart nfs-secure.service
[root@room9pc01 ~]# exportfs -rv
exporting *:/content
[root@room9pc01 ~]# chmod 777 /content
[root@room9pc01 ~]# echo 11 > /content/index.html

步骤二：配置客户端

[root@docker1 bulid]# yum -y install nfs-utils
[root@docker1 bulid]# systemctl restart nfs-server.service
[root@docker1 bulid]# showmount -e 192.168.1.254
Export list for 192.168.1.254:
/content *
[root@docker1 ~]# mkdir /mnt/qq
[root@docker1 ~]# mount -t nfs 192.168.1.254:/content /mnt/qq
[root@docker1 ~]# ls /mnt/qq
index.html
[root@docker1 ~]# cat /mnt/qq/index.html
11
[root@docker1 ~]# docker run -d -p 80:80 -v /mnt/qq:/var/www/html -it docker.io/myos:http
224248f0df5d795457c43c2a7dad0b7e5ec86abdc3f31d577e72f7929f020e01
[root@docker1 ~]# curl 192.168.1.31
11
[root@docker2 ~]# yum -y install nfs-utils
[root@docker2 ~]# showmount -e 192.168.1.254
Export list for 192.168.1.254:
/content *
[root@docker2 ~]# mkdir /mnt/qq
[root@docker2 ~]# mount -t nfs 192.168.1.254:/content /mnt/qq
[root@docker2 ~]# docker run -d -p 80:80 -v /mnt/qq:/usr/share/nginx/html -it 192.168.1.10:5000/docker.io/myos:http
00346dabec2c7a12958da4b7fee6551020249cdcb111ad6a1058352d2838742a
[root@docker2 ~]# curl 192.168.1.32
11
[root@docker1 ~]# touch /mnt/qq/a.sh
[root@docker1 ~]# echo 22 > /mnt/qq/index.html
[root@docker2 ~]#ls /mnt/qq/
a.sh index.html
[root@docker2 ~]# cat /mnt/qq/index.html
22

4 案例4：创建自定义网桥

4.1 问题

本案例要求：
启动4台容器
要求： 容器1 与 容器2 能够互通
容器3 与 容器4 能够互通
容器（12） 与 容器（34） 不能互通

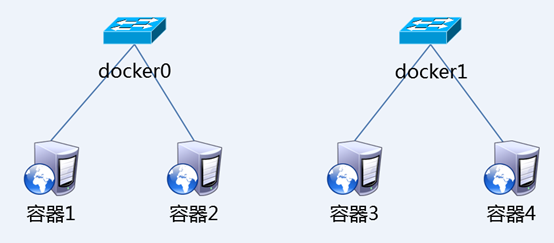

如图-1所示

图-1

4.2 步骤

实现此案例需要按照如下步骤进行。

步骤一：新建Docker网络模型

1）新建docker1网络模型

[root@docker1 ~]# docker network create --subnet=10.10.10.0/24 docker1
b447cacc0373631ff7c534f119047946be5c1498b5b2e31a31180c5ee6320ab5
[root@docker1 ~]# docker network list
NETWORK ID NAME DRIVER SCOPE
996943486faa bridge bridge local
b447cacc0373 docker1 bridge local
63c88dcc3523 host host local
5e5ab3d45e27 none null local
[root@docker1 ~]# ip a s
[root@docker1 ~]# docker network inspect docker1
[
{
“Name”: “docker1”,
“Id”: “b447cacc0373631ff7c534f119047946be5c1498b5b2e31a31180c5ee6320ab5”,
“Scope”: “local”,
“Driver”: “bridge”,
“EnableIPv6”: false,
“IPAM”: {
“Driver”: “default”,
“Options”: {},
“Config”: [
{
“Subnet”: “10.10.10.0/24”
} ]
},
“Internal”: false,
“Containers”: {},
“Options”: {},
“Labels”: {}
}
]

2）使用自定义网桥（docker1）启动容器

[root@docker1 ~]# docker run --network=docker1 -itd docker.io/myos
5270cba305c06c3da3f56185b35dc059aabcf2884a12ef717d89a768360e5326
[root@docker1 ~]# docker run --network=docker1 -itd docker.io/myos
4b4a4e8bebfbcc18a0deaa17225f0b5dec8c6d5d52e513617849c9579b0b1813
[root@docker1 ~]# docker network inspect docker1 //可以看到容器的ip
[
…
“Internal”: false,
“Containers”: {
“4b4a4e8bebfbcc18a0deaa17225f0b5dec8c6d5d52e513617849c9579b0b1813”: {
“Name”: “big_spence”,
“EndpointID”: “d5894002a9fdfd65daf52473de1735ecdc32ef53832099afc1dcfa6e86a5e8f4”,
“MacAddress”: “02:42:0a:0a:0a:03”,
“IPv4Address”: “10.10.10.3/24”,
“IPv6Address”: “”
},
“5270cba305c06c3da3f56185b35dc059aabcf2884a12ef717d89a768360e5326”: {
“Name”: “infallible_lalande”,
“EndpointID”: “492a8cdda204f23775978758f364d577783272c83cf1a5de2d20bf640f060f05”,
“MacAddress”: “02:42:0a:0a:0a:02”,
“IPv4Address”: “10.10.10.2/24”,
“IPv6Address”: “”
}
},
“Options”: {},
“Labels”: {}
}
]

3）使用默认网桥（docker0）启动容器

[root@docker1 ~]# docker run -itd docker.io/myos
63e99284b1a78d7d5fe17d25697424502054c59e0cc61b58c3070758fff1c35d
[root@docker1 ~]# docker run -itd docker.io/myos
f41cb77a6fe0574ce5b810498d6f42223e55d677df391d050a2901c678dfea3f
[root@docker1 ~]# docker inspect -f ‘{{.NetworkSettings.IPAddress}}’ f41
172.17.0.3
[root@docker1 ~]# docker inspect -f ‘{{.NetworkSettings.IPAddress}}’ 63e
172.17.0.2

4）测试

[root@docker1 ~]# docker exec -it ae /bin/bash
[root@ae1500292be8 /]# ping 172.17.0.3 //可以ping通
PING 172.17.0.3 (172.17.0.3) 56(84) bytes of data.
64 bytes from 172.17.0.3: icmp_seq=1 ttl=255 time=0.140 ms
64 bytes from 172.17.0.3: icmp_seq=2 ttl=255 time=0.107 ms
[root@ae1500292be8 /]# ping 10.10.10.2 //ping不通
PING 10.10.10.2 (10.10.10.2) 56(84) bytes of data

步骤二：扩展实验

1）新建一个网络模型docker02

[root@docker1 ~]# docker network create --driver bridge docker02
//新建一个 名为docker02的网络模型
5496835bd3f53ac220ce3d8be71ce6afc919674711ab3f94e6263b9492c7d2cc
[root@docker1 ~]# ifconfig
//但是在用ifconfig命令查看的时候，显示的名字并不是docker02，而是br-5496835bd3f5
br-5496835bd3f5: flags=4099<UP,BROADCAST,MULTICAST> mtu 1500
inet 172.18.0.1 netmask 255.255.0.0 broadcast 0.0.0.0
ether 02:42:89:6a:a2:72 txqueuelen 0 (Ethernet)
RX packets 8 bytes 496 (496.0 B)
RX errors 0 dropped 0 overruns 0 frame 0
TX packets 8 bytes 496 (496.0 B)
TX errors 0 dropped 0 overruns 0 carrier 0 collisions 0
[root@docker1 ~]# docker network list //查看显示docker02（查看加粗字样）
NETWORK ID NAME DRIVER SCOPE
bc189673f959 bridge bridge local
5496835bd3f5 docker02 bridge local
53bf43bdd584 host host local
ac52d3151ba8 none null local

2）若要解决使用ifconfig命令可以看到docker02的问题，可以执行以下几步命令

** [root@docker1 ~]# docker network list** //查看docker0的NETWORK ID（加粗字样）
NETWORK ID NAME DRIVER SCOPE
bc189673f959 bridge bridge local
5496835bd3f5 docker02 bridge local
53bf43bdd584 host host local
ac52d3151ba8 none null local

3）查看16dc92e55023的信息，如图-3所示：

[root@docker2 ~]# docker network inspect bc189673f959

图-3

4）查看图片的倒数第六行有"com.docker.network.bridge.name": "docker0"字样

5）把刚刚创建的docker02网桥删掉

[root@docker1 ~]# docker network rm docker02 //删除docker02
docker02
[root@docker1 ~]# docker network create \
docker02 -o com.docker.network.bridge.name=docker02
//创建docker02网桥
648bd5da03606d5a1a395c098662b5f820b9400c6878e2582a7ce754c8c05a3a
[root@docker1 ~]# ifconfig //ifconfig查看有docker02
docker02: flags=4099<UP,BROADCAST,MULTICAST> mtu 1500
inet 172.18.0.1 netmask 255.255.0.0 broadcast 0.0.0.0
ether 02:42:94:27:a0:43 txqueuelen 0 (Ethernet)
RX packets 0 bytes 0 (0.0 B)
RX errors 0 dropped 0 overruns 0 frame 0
TX packets 0 bytes 0 (0.0 B)
TX errors 0 dropped 0 overruns 0 carrier 0 collisions 0

6）若想在创建docker03的时候自定义网段（之前已经创建过docker01和02，这里用docker03），执行以下命令

[root@docker1 ~]# docker network create docker03 --subnet=172.30.0.0/16 -o com.docker.network.bridge.name=docker03
f003aa1c0fa20c81e4f73c12dcc79262f1f1d67589d7440175ea01dc0be4d03c
[root@docker1 ~]# ifconfig //ifconfig查看，显示的是自己定义的网段
docker03: flags=4099<UP,BROADCAST,MULTICAST> mtu 1500
inet 172.30.0.1 netmask 255.255.0.0 broadcast 0.0.0.0
ether 02:42:27:9b:95:b3 txqueuelen 0 (Ethernet)
RX packets 0 bytes 0 (0.0 B)
RX errors 0 dropped 0 overruns 0 frame 0
TX packets 0 bytes 0 (0.0 B)
TX errors 0 dropped 0 overruns 0 carrier 0 collisions 0

来源：CSDN

作者：weixin_40041436

链接：https://blog.csdn.net/weixin_40041436/article/details/102650645
