中国人民公安大学
Chinese people’ public security university
网络对抗技术
实验报告
实验二 |
网络嗅探与欺骗 |
学生姓名 |
张峻涛 |
年级 |
2017 |
区队 |
六区 |
指导教师 |
高见 |
信息技术与网络安全学院
2016年11月7日
实验任务总纲
2016—2017 学年 第 一 学期
一、实验目的
1.加深并消化本课程授课内容,复习所学过的互联网搜索技巧、方法和技术;
2.了解并熟悉常用的网络嗅探方式,掌握常用抓包软件的使用方法和过滤技巧,能够对给定的数据包分析网络基本行为;掌握ARP欺骗的基本原理,以及基于ARP欺骗的DNS攻击方式;
3.达到巩固课程知识和实际应用的目的。
二、实验要求
1.认真阅读每个实验内容,需要截图的题目,需清晰截图并对截图进行标注和说明。
2.文档要求结构清晰,图文表达准确,标注规范。推理内容客观、合理、逻辑性强。
3.软件工具可使用office2003或2007、CAIN、Wireshark等。
4.实验结束后,保留电子文档。
三、实验步骤
1.准备
提前做好实验准备,实验前应把详细了解实验目的、实验要求和实验内容,熟悉并准备好实验用的软件工具,按照实验内容和要求提前做好实验内容的准备。
2.实验环境
描述实验所使用的硬件和软件环境(包括各种软件工具);
开机并启动软件office2003或2007、浏览器、Wireshark、CAIN。
工具下载地址:
CAIN https://pan.baidu.com/s/19qDb7xbj1L_2QnoPm71KzA
Wireshark 链接:https://pan.baidu.com/s/1BeXghjVV9Mll_cAmeMCTPg 密码:mbpv
迷你FTP https://pan.baidu.com/s/16ms4hXVOmMHhDEe3WraRHQ
NetworkMiner https://pan.baidu.com/s/14e3VluLPjWFKxqNhdpYO9Q
3.实验过程
1)启动系统和启动工具软件环境。
2)用软件工具实现实验内容。
4.实验报告
按照统一要求的实验报告格式书写实验报告。把按照模板格式编写的文档嵌入到实验报告文档中,文档按照规定的书写格式书写,表格要有表说图形要有图说。
第一部分 ARP欺骗

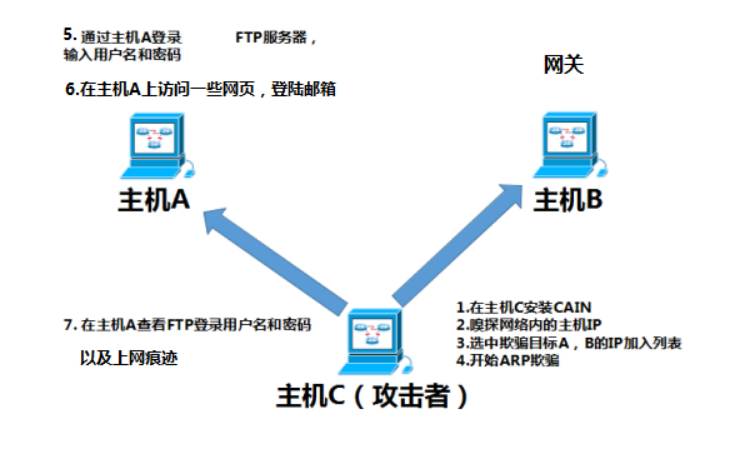

1.两个同学一组,进行实验拓扑环境如下图所示。
2.欺骗攻击前后,通过Arp-a命令验证欺骗是否成功(附截图)
3.欺骗过程中,在主机A开启Wireshark进行抓包,分析APR欺骗攻击过程中的数据包特点。(附截图)
4.欺骗过程中,在主机C开启Wireshark进行抓包,分析FTP协议的登录过程(附流程图)
5.欺骗完成后,主机C成功获取FTP用户名和密码(附截图)
ARP欺骗攻击过程展示
被攻击主机A IP地址为192.168.31.245,攻击主机C IP地址为192.168.31.246

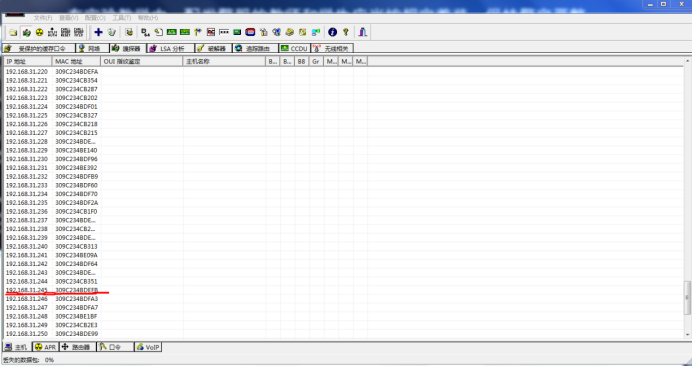

1、在Ch上运行cain,通过嗅探扫描局域网中的活动主机IP及MAC地址
由图可以看出已经发现了目的主机A
2、选中ARP页-》点下列表栏空白处,大加号变为可选-》点大加号,在弹出的窗口中选择要嗅探的目标主机(注意这里的选择和单击欺骗嗅探不一样,左面直接点网关,其它机器自动出现在右侧列表中,这时需要按住ctrl键在右侧选择你需要嗅探的主机,如图所示)
3、点oK按钮,回到软件主窗体,如图所示
4、点击工具栏第三个图标(start ARP)就可以ARP欺骗了

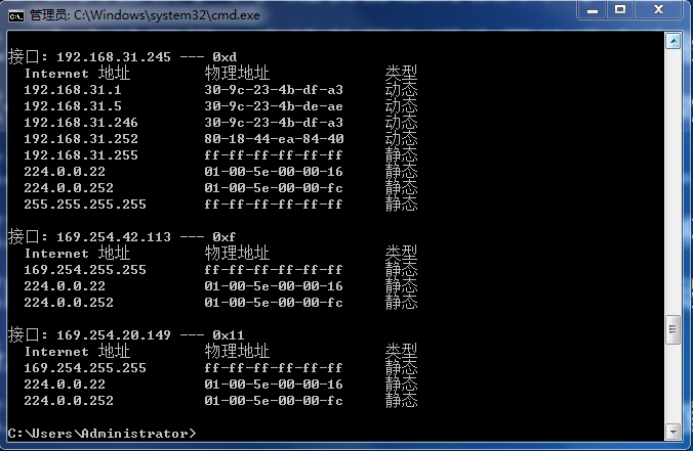

下图为欺骗开始后A上用arp –a命令查询本机arp缓存表的情况
由图易知,在目的主机A中,192.168.31.1和192.168.31.246的MAC地址一致,欺骗成功。(cain的欺骗是双向的,故在192.168.31.1处也是如此)

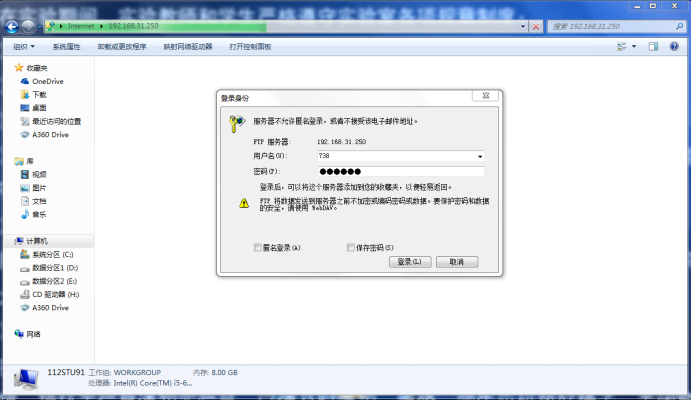

5、在另一台主机上搭建ftp服务器,让目的主机A去登陆

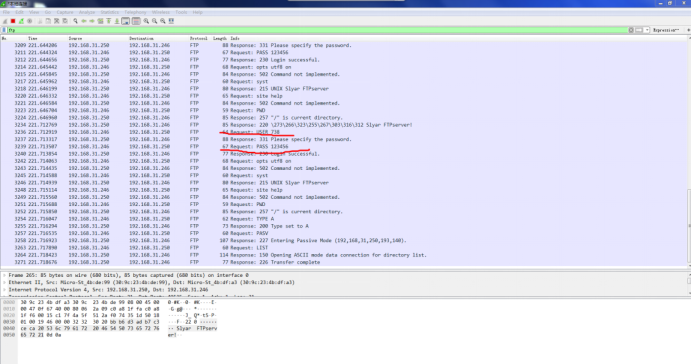

6、在C处打开wireshark抓包
由包可知登录名为738,密码为123456
第二部分 DNS
1. 两个同学一组,A的IP地址是192.168.31.15,B的IP地址是192.168.31.16

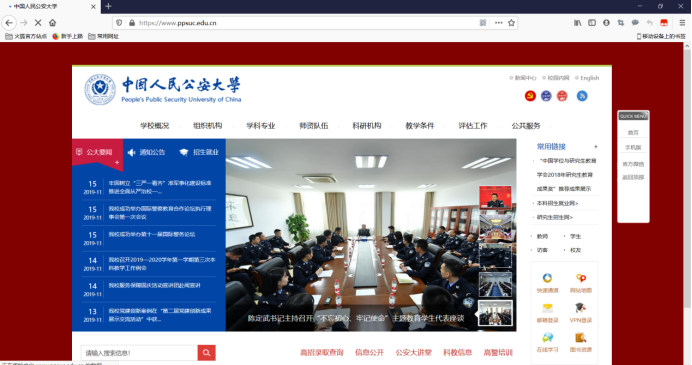

2.A同学正常访问网站www.ppsuc.edu.cn

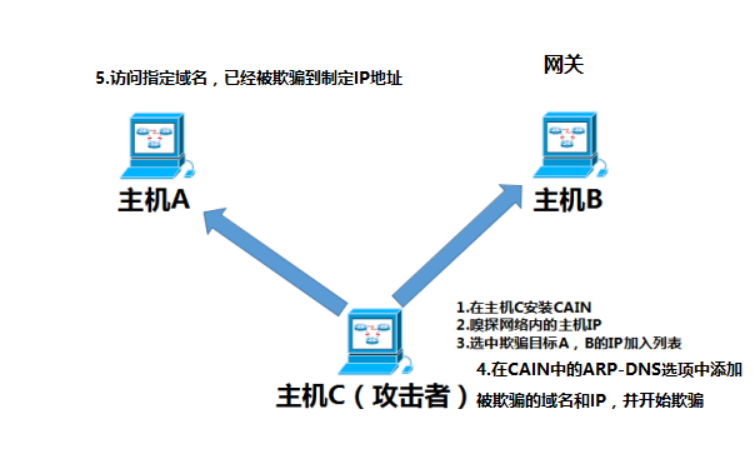

3.B同学扮演攻击者,设计攻击方法,使用CAIN,通过DNS欺骗的方式,让A同学访问www.ppsuc.edu.cn网址的时候,访问到另外一台机器上的伪造网站

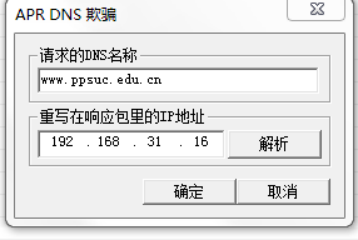

在CAIN中添加DNS欺骗选项
欺骗成功后,在被害机器上查看www.ppsuc.edu.cn的IP 查看是否被解析到了,指定的IP地址上(注:此实验在实验室未成功,回去后继续用的自己win10系统的电脑进行的试验)
由此可知域名被成功解析到制定IP地址192.168.31.16上
第三部分 FTP协议分析

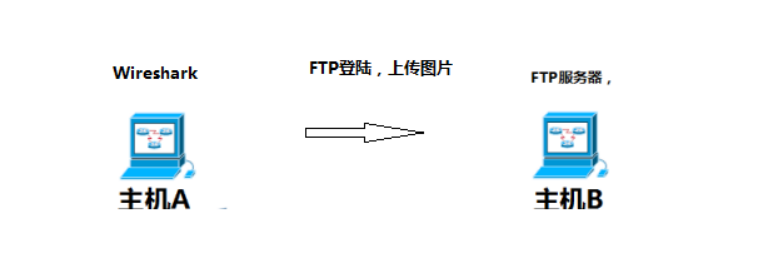

1.两个同学一组,A的IP地址为192.168.31.245,B的IP地址为192.168.31.246

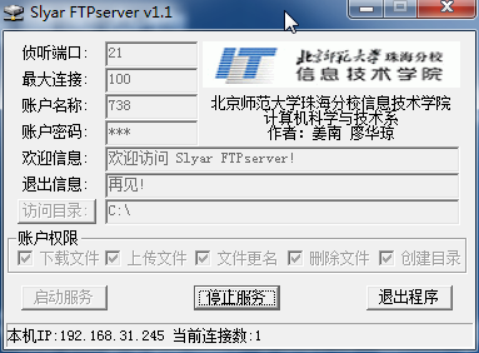

2.A架设FTP服务器,设置用户名和密码,738 / 123

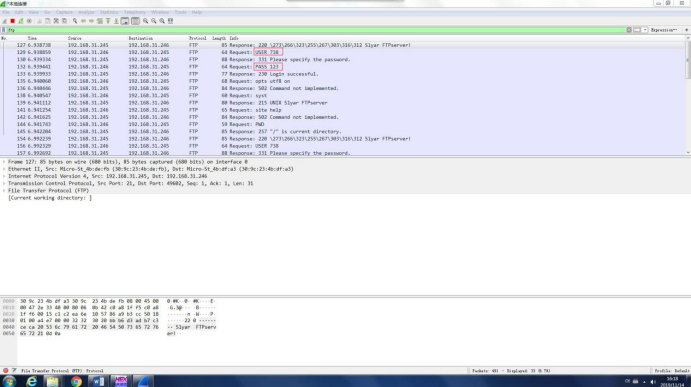

4.B停止Wireshark抓包,并和A一起分析数据包中的FTP登录过程,还原登录用户名和密码,以及上传文件
由此可知登录名为738,密码为123

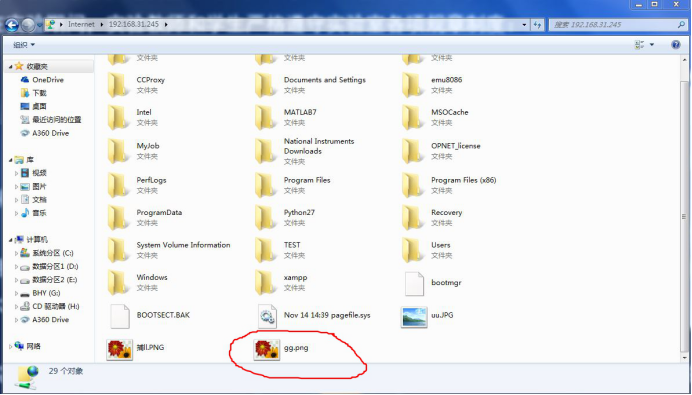

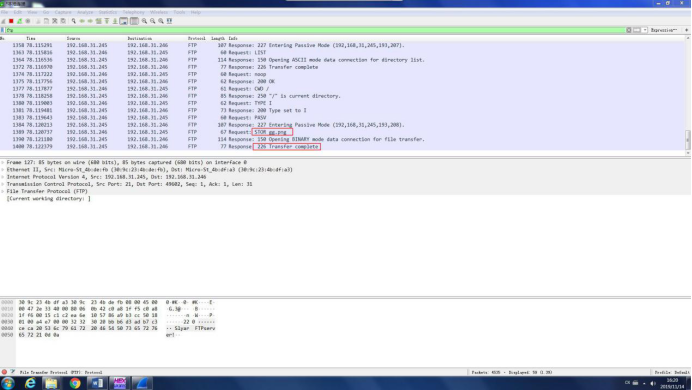

分析传输内容,发现STOR gg.png,意思是上传了文件名为gg,格式为png的文件,后有传输成功的提示。

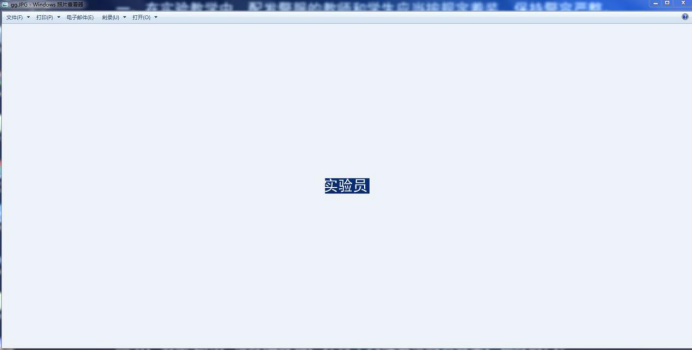

5.右键选择追踪TCP流
