pcDuino安装IOIO-OTG应用程序实现温度与光的检测

雨燕双飞 提交于 2019-12-06 22:57:36

IOIO+Android环境下有很多应用,最近我就在pcDuino上玩IOIO-OTG。现在再介绍一个在pcDuino上安装Android系统运行IOIOTempLight程序,通过LDR ModuleLinker_Temp来检测或改变光与温度的应用。

先看看这次咱们主要用到的模块

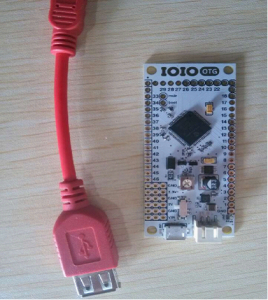

IOIO_OTG

 IOIO OTG

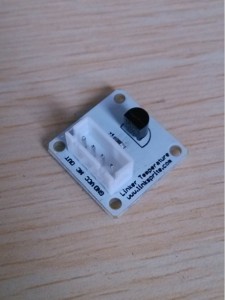

Linker_Temp

LINKER TEMP

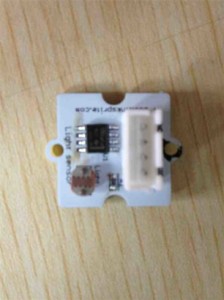

LDR Module(light sensor)

light

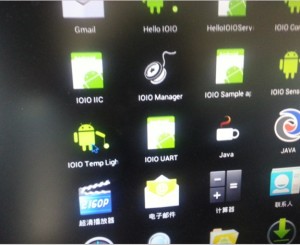

一、首先pcDuino上要安装Android系统,下载IOIO Temp Light.apk应用程序到pcDuino上,安装好应用程序后单击图标即可运行(如下图鼠标所点处)

2

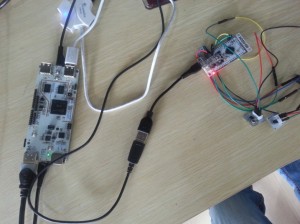

二、连接线图,Linker -tempVCC引脚接IOIO-OTG5VGND引脚接IOIO-OTGGND,输出引脚接IOIO-OTG的模拟输入引脚34引脚,light sensorSIG引脚接IOIO-OTG的模拟输入引脚35IOIO-OTG的模拟输入31-46引脚都可以使用)

5

三、通过pcDuino的USB端口连接IOIO-OTG,上电打开IOIO Temp Light.apk应用程序

3

4

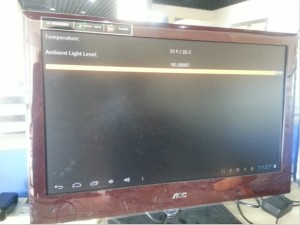

四、传感器对环境温度与光的检测结果

7



五、现在我们用火机点燃对着light sensor,可以看到图片上的变化

8

6

六、同样,可以用手按住温度传感器改变温度

11

以上就是pcDuino+IOIO_OTG一个很简单的小应用,IOIO_OTG的应用还有很多,不光在pcDuino上,Android系统的终端都可以使用,有兴趣的可以试试哦。
