ACL访问控制列表——命名访问控制列表（实操！！！）

命名访问控制列表可灵活的调整策略,前提是在标准访问列表以及扩展访问列表的基础上,可以使用no+ACL号删除策略.也可以使用ACL号+permit+ip追加ACL策略

实验环境

一台二层交换机
一台三层交换机
四台pc机

实验需求

允许vlan10中pc2可以访问pc1
拒绝vlan10中其他访问pc1
允许其他网段中的主机访问pc1

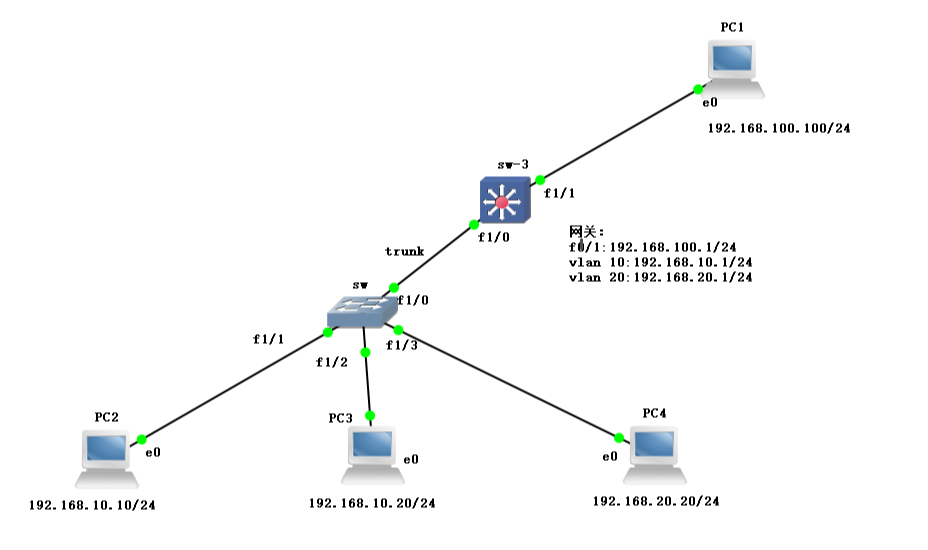

实验拓扑图

1，配置sw二层交换机

sw#conf t     ##全局模式
sw(config)#vlan 10,20   ##创建vlan10，20
sw(config-vlan)#ex
sw(config)#do show vlan-sw b  ##查看vlan

sw(config)#int range fa1/1 -2     ##进入接口f1/1和f1/2
sw(config-if-range)#sw mo acc   ##创建接入链路
sw(config-if-range)#sw acc vlan 10  ##将接口放到vlan10中
sw(config-if-range)#ex

sw(config)#int f1/3    ##进入f1/3接口，创建接入链路放到vlan20中
sw(config-if)#sw mo acc
sw(config-if)#sw acc vlan 20

sw(config-if)#int f1/0  ##进入f1/0中创建trunk链路
sw(config-if)#sw mo t
sw(config-if)#sw t encapsulation dot1q
sw(config-if)#ex
sw(config)#no ip routing   ##关闭路由功能

2，配置sw-3三层交换机

sw3#conf t       ##进入全局模式
sw3(config)#int f1/1   进入f1/1接口
sw3(config-if)#no switchport   ##关闭二层接口
sw3(config-if)#ip add 192.168.100.1 255.255.255.0   ##配置接口网关地址
sw3(config-if)#no shut   开启
sw3(config-if)#ex

sw3(config)#vlan 10,20  ##创建vlan10，20
sw3(config-vlan)#ex
sw3(config)#int vlan 10    ##进入vlan10配置网关地址
sw3(config-if)#ip add 192.168.10.1 255.255.255.0
sw3(config-if)#no shut
sw3(config-if)#ex
sw3(config)#int vlan 20   ##进入vlan20配置网关地址
sw3(config-if)#ip add 192.168.20.1 255.255.255.0
sw3(config-if)#no shut
sw3(config-if)#ex

sw3(config)#do show ip int b   ##查看接口ip

Vlan10                     192.168.10.1    YES manual up                    down
Vlan20                     192.168.20.1    YES manual up                    down

sw3(config)#int f1/0     ##进入f1/0接口创建trunk链路
sw3(config-if)#sw mo t
sw3(config-if)#sw t encapsulation dot1q
sw3(config-if)#ex

sw3(config)#do show ip route   ##查看路由表

C    192.168.10.0/24 is directly connected, Vlan10
C    192.168.20.0/24 is directly connected, Vlan20
C    192.168.100.0/24 is directly connected, FastEthe

3，配置pc机ip地址，测试全网互通性

pc机1：192.168.100.100
pc机2：192.168.10.10
pc机3：192.168.10.20
pc机4：192.168.20.20

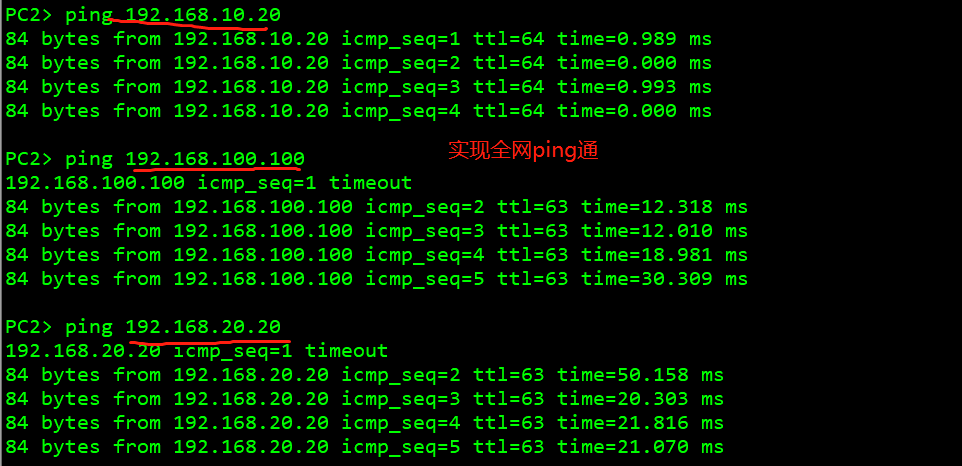

测试是否全网互通

4，配置ACL命名访问控制列表

sw3(config)#ip access-list standard test
##设定模式及命名名称，standard为标准，extended为扩展
sw3(config-std-nacl)#permit host 192.168.10.10   ##允许访问主机ip
sw3(config-std-nacl)#deny 192.168.10.0 0.0.0.255  ##拒绝其他10段访问
sw3(config-std-nacl)#permit any  ##允许其他所有主机访问
sw3(config-std-nacl)#ex

sw3(config)#do show access-list   ##查看访问控制列表
Standard IP access list test
		10 permit 192.168.10.10
		20 deny   192.168.10.0, wildcard bits 0.0.0.255
		30 permit any

sw3(config)#int f1/1  ##进入f1/1，将ACL应用于接口于出口方向
sw3(config-if)#ip access-group test out

5，测试ACL访问控制结果

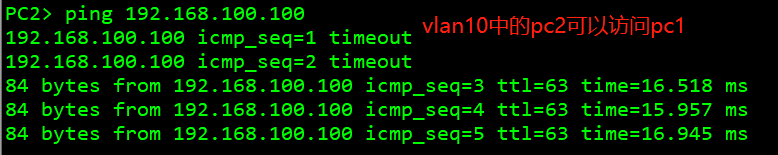

1，vlan10中的主机2能够与主机1相通

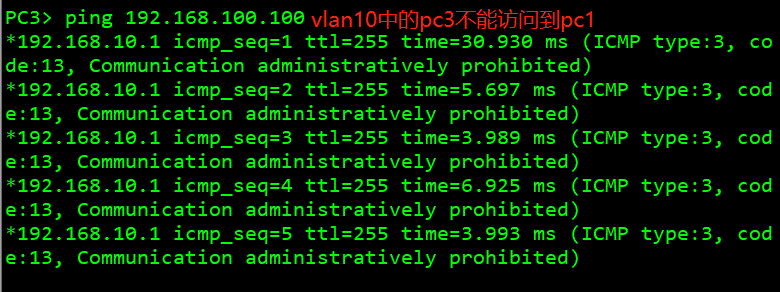

2，vlan10中的主机3不能与主机3相通

3，其他网段的主机4可以与主机1相通

谢谢阅读！！！
