GNS3实验操作（三）

实验项目
前提：在GNS3上的虚拟环境下，创建一台交换机和两台PC机
目的：两台PC机通过交换机连接，并且互联互通

交换机的概念：

网络交换机，是一个扩大网络的器材，能为子网络中提供更多的连接
端口，以便连接更多的计算机。随着通信业的发展以及 国民经济信息化的推进，网络交换机市场呈稳步上升态势。它具有性能价格比高、高度灵活、相对简单、易于实现等特点。所以，
以太网技术已成为当今最重要的一种 局域网组网技术，网络交换机也就成为了最普及的交换机。

PC机的概念：

PC(personalcomputer)，个人计算机一词源自于1981年IBM的第一部桌上型计算机型号PC，在此之前有Apple II的个人用计算机。
个人计算机由硬件系统和软件系统组成，是一种能独立运行，完成特定功能的设备。

> 通过在GNS3的虚拟环境下，去创建从而达到实验的目的： 使用自带的VPC连接交换机互联互通

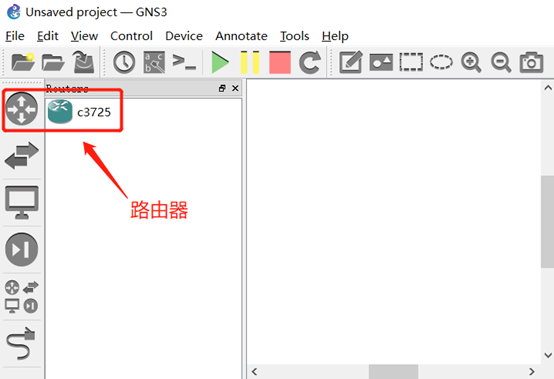

1.打开GNS3，图中显示有四个箭头的图标，就是路由器

2.因为实验需要一个交换机和两个PC机，所以要创建交换机和PC机

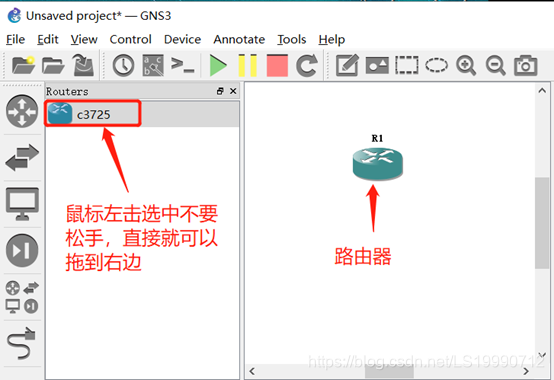

（1） 鼠标左击选中路由器图标不要松手，直接拖到右边就可以了

（2） 因为需要的是交换机，而这个是路由器，所以先把名字和图标改一下
交换机（switchboard）,名字设为缩写sw，右击图标，选择“更改主机名”

同样还是右击选中更改符号，选择交换机的符号，点击OK

（3） 接下来最主要的就是给交换机添加二层业务单板
首先，右击交换机选择“配置”

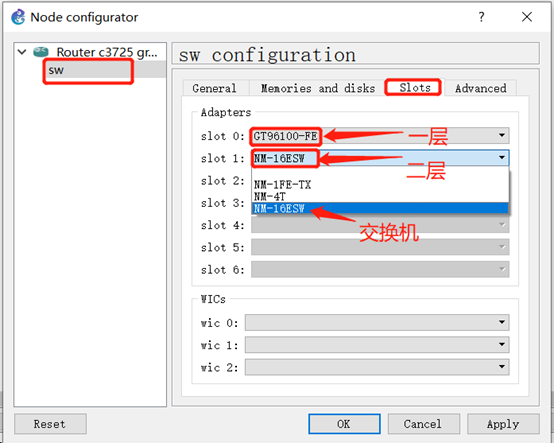

然后，点击左边的“sw”,选择右边的“Slots”，开始添加业务二层单板

一层：提供两个路由器接口，是给三层路由器提供的接口

二层：有三个选择，选择有SW的，因为创建的就是交换机

三层：是路由器

所以，选择第二层带有SW的交换机，点击OK

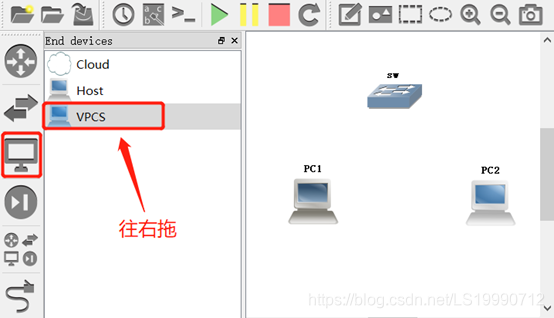

（4） 还是同样的方法，点击PC机图标往右拖即可，需要几个拖几个

3.用网线把交换机和PC机连接起来

（1）选中左边长得很像网线的图标，选中后图标上会有一个叉号，表明已经被选中

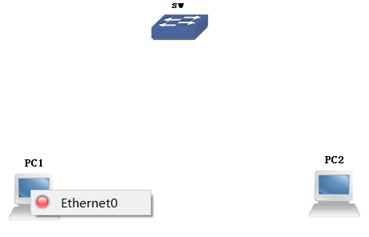

（2）用鼠标点击PC1，会出现接口Etherneto0

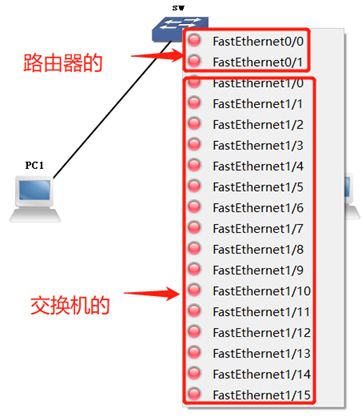

（3）点击PC1的接口，然后点击交换机会有一条线与其连接，其中前两个接口是连接路由器的，后面其他接口才是连接PC机的，这里我选择连接1/0接口，PC2的道理也一样。

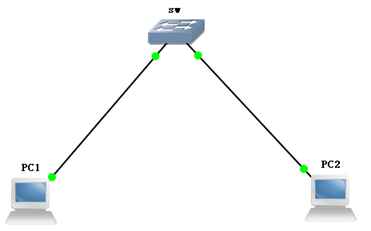

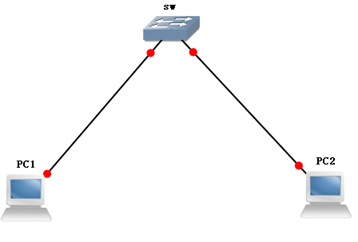

（4） 全部连接好之后就是下面这个样子，显示红灯，说明还未开启

（5） 开启之后灯会变绿，开启按钮是上方的绿色三角形标志，点击一下就开启了

4.开始对交换机进行配置

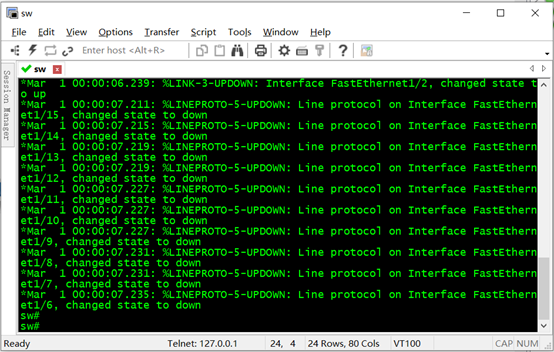

（1）双击交换机，进入输入命令的界面，来对交换机进行配置

（2）首先，刚进去是特权模式，那么要进入全局模式去配置，所以总共要输入两条命令

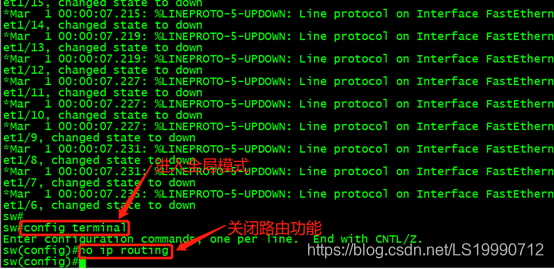

第一条：config terminal 进入全局模式

第二条：no ip routing 关闭路由功能

现在的话它就是一台纯交换机

5.因为两台PC机连接了交换机的二层接口，所以只要两台PC机在同一网段就能互联互通

接下来开始给PC1和PC2配IP地址

（1） 双击打开PC1，格式是ip+IP地址+子网掩码

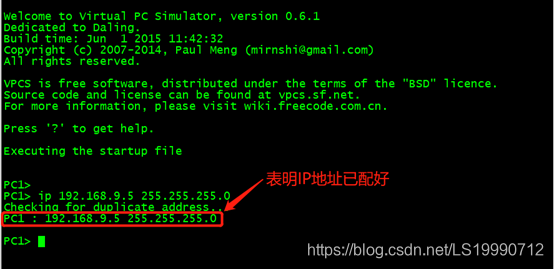

输入命令：Ip 192.168.9.5 255.255.255.0 按回车键

（2） 双击打开PC2，格式一样

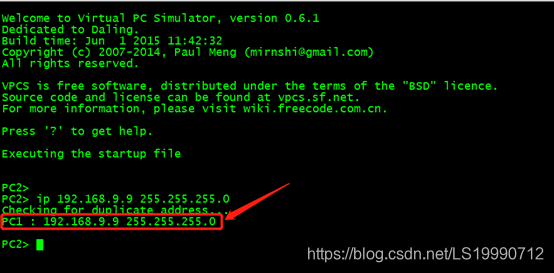

输入命令：Ip 192.168.9.9 255.255.255.0
按回车键

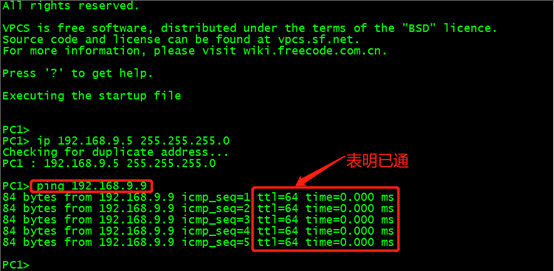

6.现在看PC1和PC2之间究竟能不能互联互通，那么就用PC1去ping PC2的IP地址，成功里就说明互联互通了

输入命令：ping 192.168.9.9
