Android 手把手教您自定义ViewGroup（一）

转载请标明出处：http://blog.csdn.net/lmj623565791/article/details/38339817 ，本文出自:【张鸿洋的博客】

最近由于工作的变动，导致的博客的更新计划有点被打乱，希望可以尽快脉动回来~

今天给大家带来一篇自定义ViewGroup的教程，说白了，就是教大家如何自定义ViewGroup，如果你对自定义ViewGroup还不是很了解，或者正想学习如何自定义，那么你可以好好看看这篇博客。

1、概述

在写代码之前，我必须得问几个问题：

1、ViewGroup的职责是啥？

ViewGroup相当于一个放置View的容器，并且我们在写布局xml的时候，会告诉容器（凡是以layout为开头的属性，都是为用于告诉容器的），我们的宽度（layout_width）、高度（layout_height）、对齐方式（layout_gravity）等；当然还有margin等；于是乎，ViewGroup的职能为：给childView计算出建议的宽和高和测量模式；决定childView的位置；为什么只是建议的宽和高，而不是直接确定呢，别忘了childView宽和高可以设置为wrap_content，这样只有childView才能计算出自己的宽和高。

2、View的职责是啥？

View的职责，根据测量模式和ViewGroup给出的建议的宽和高，计算出自己的宽和高；同时还有个更重要的职责是：在ViewGroup为其指定的区域内绘制自己的形态。

3、ViewGroup和LayoutParams之间的关系？

大家可以回忆一下，当在LinearLayout中写childView的时候，可以写layout_gravity，layout_weight属性；在RelativeLayout中的childView有layout_centerInParent属性，却没有layout_gravity，layout_weight，这是为什么呢？这是因为每个ViewGroup需要指定一个LayoutParams，用于确定支持childView支持哪些属性，比如LinearLayout指定LinearLayout.LayoutParams等。如果大家去看LinearLayout的源码，会发现其内部定义了LinearLayout.LayoutParams，在此类中，你可以发现weight和gravity的身影。

2、View的3种测量模式

上面提到了ViewGroup会为childView指定测量模式，下面简单介绍下三种测量模式：

EXACTLY：表示设置了精确的值，一般当childView设置其宽、高为精确值、match_parent时，ViewGroup会将其设置为EXACTLY；

AT_MOST：表示子布局被限制在一个最大值内，一般当childView设置其宽、高为wrap_content时，ViewGroup会将其设置为AT_MOST；

UNSPECIFIED：表示子布局想要多大就多大，一般出现在AadapterView的item的heightMode中、ScrollView的childView的heightMode中；此种模式比较少见。

注：上面的每一行都有一个一般，意思上述不是绝对的，对于childView的mode的设置还会和ViewGroup的测量mode有一定的关系；当然了，这是第一篇自定义ViewGroup，而且绝大部分情况都是上面的规则，所以为了通俗易懂，暂不深入讨论其他内容。

3、从API角度进行浅析

上面叙述了ViewGroup和View的职责，下面从API角度进行浅析。

View的根据ViewGroup传人的测量值和模式，对自己宽高进行确定（onMeasure中完成），然后在onDraw中完成对自己的绘制。

ViewGroup需要给View传入view的测量值和模式（onMeasure中完成），而且对于此ViewGroup的父布局，自己也需要在onMeasure中完成对自己宽和高的确定。此外，需要在onLayout中完成对其childView的位置的指定。

4、完整的例子

需求：我们定义一个ViewGroup，内部可以传入0到4个childView，分别依次显示在左上角，右上角，左下角，右下角。

1、决定该ViewGroup的LayoutParams

对于我们这个例子，我们只需要ViewGroup能够支持margin即可，那么我们直接使用系统的MarginLayoutParams

@Override
    public ViewGroup.LayoutParams generateLayoutParams(AttributeSet attrs)
    {
        return new MarginLayoutParams(getContext(), attrs);
    }

重写父类的该方法，返回MarginLayoutParams的实例，这样就为我们的ViewGroup指定了其LayoutParams为MarginLayoutParams。

2、onMeasure

在onMeasure中计算childView的测量值以及模式，以及设置自己的宽和高：

/**
     * 计算所有ChildView的宽度和高度 然后根据ChildView的计算结果，设置自己的宽和高
     */
    @Override
    protected void onMeasure(int widthMeasureSpec, int heightMeasureSpec)
    {
        /**
         * 获得此ViewGroup上级容器为其推荐的宽和高，以及计算模式
         */
        int widthMode = MeasureSpec.getMode(widthMeasureSpec);
        int heightMode = MeasureSpec.getMode(heightMeasureSpec);
        int sizeWidth = MeasureSpec.getSize(widthMeasureSpec);
        int sizeHeight = MeasureSpec.getSize(heightMeasureSpec);


        // 计算出所有的childView的宽和高
        measureChildren(widthMeasureSpec, heightMeasureSpec);
        /**
         * 记录如果是wrap_content是设置的宽和高
         */
        int width = 0;
        int height = 0;

        int cCount = getChildCount();

        int cWidth = 0;
        int cHeight = 0;
        MarginLayoutParams cParams = null;

        // 用于计算左边两个childView的高度
        int lHeight = 0;
        // 用于计算右边两个childView的高度，最终高度取二者之间大值
        int rHeight = 0;

        // 用于计算上边两个childView的宽度
        int tWidth = 0;
        // 用于计算下面两个childiew的宽度，最终宽度取二者之间大值
        int bWidth = 0;

        /**
         * 根据childView计算的出的宽和高，以及设置的margin计算容器的宽和高，主要用于容器是warp_content时
         */
        for (int i = 0; i < cCount; i++)
        {
            View childView = getChildAt(i);
            cWidth = childView.getMeasuredWidth();
            cHeight = childView.getMeasuredHeight();
            cParams = (MarginLayoutParams) childView.getLayoutParams();

            // 上面两个childView
            if (i == 0 || i == 1)
            {
                tWidth += cWidth + cParams.leftMargin + cParams.rightMargin;
            }

            if (i == 2 || i == 3)
            {
                bWidth += cWidth + cParams.leftMargin + cParams.rightMargin;
            }

            if (i == 0 || i == 2)
            {
                lHeight += cHeight + cParams.topMargin + cParams.bottomMargin;
            }

            if (i == 1 || i == 3)
            {
                rHeight += cHeight + cParams.topMargin + cParams.bottomMargin;
            }

        }

        width = Math.max(tWidth, bWidth);
        height = Math.max(lHeight, rHeight);

        /**
         * 如果是wrap_content设置为我们计算的值
         * 否则：直接设置为父容器计算的值
         */
        setMeasuredDimension((widthMode == MeasureSpec.EXACTLY) ? sizeWidth
                : width, (heightMode == MeasureSpec.EXACTLY) ? sizeHeight
                : height);
    }

10-14行，获取该ViewGroup父容器为其设置的计算模式和尺寸，大多情况下，只要不是wrap_content，父容器都能正确的计算其尺寸。所以我们自己需要计算如果设置为wrap_content时的宽和高，如何计算呢？那就是通过其childView的宽和高来进行计算。

17行，通过ViewGroup的measureChildren方法为其所有的孩子设置宽和高，此行执行完成后，childView的宽和高都已经正确的计算过了

43-71行，根据childView的宽和高，以及margin，计算ViewGroup在wrap_content时的宽和高。

80-82行，如果宽高属性值为wrap_content，则设置为43-71行中计算的值，否则为其父容器传入的宽和高。

3、onLayout对其所有childView进行定位（设置childView的绘制区域）

// abstract method in viewgroup
    @Override
    protected void onLayout(boolean changed, int l, int t, int r, int b)
    {
        int cCount = getChildCount();
        int cWidth = 0;
        int cHeight = 0;
        MarginLayoutParams cParams = null;
        /**
         * 遍历所有childView根据其宽和高，以及margin进行布局
         */
        for (int i = 0; i < cCount; i++)
        {
            View childView = getChildAt(i);
            cWidth = childView.getMeasuredWidth();
            cHeight = childView.getMeasuredHeight();
            cParams = (MarginLayoutParams) childView.getLayoutParams();

            int cl = 0, ct = 0, cr = 0, cb = 0;

            switch (i)
            {
            case 0:
                cl = cParams.leftMargin;
                ct = cParams.topMargin;
                break;
            case 1:
                cl = getWidth() - cWidth - cParams.leftMargin
                        - cParams.rightMargin;
                ct = cParams.topMargin;

                break;
            case 2:
                cl = cParams.leftMargin;
                ct = getHeight() - cHeight - cParams.bottomMargin;
                break;
            case 3:
                cl = getWidth() - cWidth - cParams.leftMargin
                        - cParams.rightMargin;
                ct = getHeight() - cHeight - cParams.bottomMargin;
                break;

            }
            cr = cl + cWidth;
            cb = cHeight + ct;
            childView.layout(cl, ct, cr, cb);
        }

    }

代码比较容易懂：遍历所有的childView，根据childView的宽和高以及margin，然后分别将0，1，2，3位置的childView依次设置到左上、右上、左下、右下的位置。

如果是第一个View(index=0) ：则childView.layout(cl, ct, cr, cb); cl为childView的leftMargin , ct 为topMargin , cr 为cl+ cWidth , cb为 ct + cHeight

如果是第二个View(index=1) ：则childView.layout(cl, ct, cr, cb);

cl为getWidth() - cWidth - cParams.leftMargin- cParams.rightMargin;

ct 为topMargin , cr 为cl+ cWidth , cb为 ct + cHeight

剩下两个类似~

这样就完成了，我们的ViewGroup代码的编写，下面我们进行测试，分别设置宽高为固定值，wrap_content，match_parent

5、测试结果

布局1：

<com.example.zhy_custom_viewgroup.CustomImgContainer xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:tools="http://schemas.android.com/tools"
    android:layout_width="200dp"
    android:layout_height="200dp"
    android:background="#AA333333" >

    <TextView
        android:layout_width="50dp"
        android:layout_height="50dp"
        android:background="#FF4444"
        android:gravity="center"
        android:text="0"
        android:textColor="#FFFFFF"
        android:textSize="22sp"
        android:textStyle="bold" />

    <TextView
        android:layout_width="50dp"
        android:layout_height="50dp"
        android:background="#00ff00"
        android:gravity="center"
        android:text="1"
        android:textColor="#FFFFFF"
        android:textSize="22sp"
        android:textStyle="bold" />

    <TextView
        android:layout_width="50dp"
        android:layout_height="50dp"
        android:background="#ff0000"
        android:gravity="center"
        android:text="2"
        android:textColor="#FFFFFF"
        android:textSize="22sp"
        android:textStyle="bold" />

    <TextView
        android:layout_width="50dp"
        android:layout_height="50dp"
        android:background="#0000ff"
        android:gravity="center"
        android:text="3"
        android:textColor="#FFFFFF"
        android:textSize="22sp"
        android:textStyle="bold" />

</com.example.zhy_custom_viewgroup.CustomImgContainer>

ViewGroup宽和高设置为固定值

效果图：

布局2：

<com.example.zhy_custom_viewgroup.CustomImgContainer xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:tools="http://schemas.android.com/tools"
    android:layout_width="wrap_content"
    android:layout_height="wrap_content"
    android:background="#AA333333" >

    <TextView
        android:layout_width="150dp"
        android:layout_height="150dp"
        android:background="#E5ED05"
        android:gravity="center"
        android:text="0"
        android:textColor="#FFFFFF"
        android:textSize="22sp"
        android:textStyle="bold" />

    <TextView
        android:layout_width="50dp"
        android:layout_height="50dp"
        android:background="#00ff00"
        android:gravity="center"
        android:text="1"
        android:textColor="#FFFFFF"
        android:textSize="22sp"
        android:textStyle="bold" />

    <TextView
        android:layout_width="50dp"
        android:layout_height="50dp"
        android:background="#ff0000"
        android:gravity="center"
        android:text="2"
        android:textColor="#FFFFFF"
        android:textSize="22sp"
        android:textStyle="bold" />

    <TextView
        android:layout_width="50dp"
        android:layout_height="50dp"
        android:background="#0000ff"
        android:gravity="center"
        android:text="3"
        android:textColor="#FFFFFF"
        android:textSize="22sp"
        android:textStyle="bold" />

</com.example.zhy_custom_viewgroup.CustomImgContainer>

ViewGroup的宽和高设置为wrap_content
效果图：

布局3：

<com.example.zhy_custom_viewgroup.CustomImgContainer xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:tools="http://schemas.android.com/tools"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    android:background="#AA333333" >

    <TextView
        android:layout_width="150dp"
        android:layout_height="150dp"
        android:background="#E5ED05"
        android:gravity="center"
        android:text="0"
        android:textColor="#FFFFFF"
        android:textSize="22sp"
        android:textStyle="bold" />

    <TextView
        android:layout_width="50dp"
        android:layout_height="50dp"
        android:background="#00ff00"
        android:gravity="center"
        android:text="1"
        android:textColor="#FFFFFF"
        android:textSize="22sp"
        android:textStyle="bold" />

    <TextView
        android:layout_width="50dp"
        android:layout_height="50dp"
        android:background="#ff0000"
        android:gravity="center"
        android:text="2"
        android:textColor="#FFFFFF"
        android:textSize="22sp"
        android:textStyle="bold" />

    <TextView
        android:layout_width="150dp"
        android:layout_height="150dp"
        android:background="#0000ff"
        android:gravity="center"
        android:text="3"
        android:textColor="#FFFFFF"
        android:textSize="22sp"
        android:textStyle="bold" />

</com.example.zhy_custom_viewgroup.CustomImgContainer>

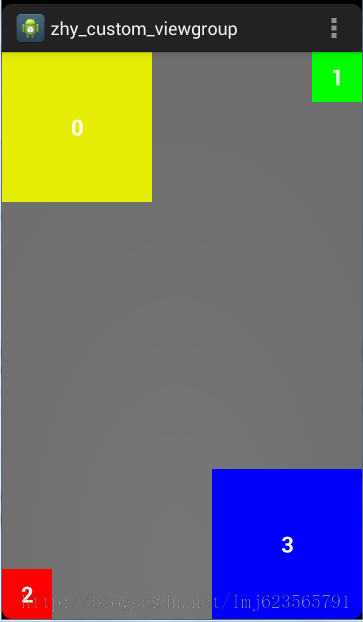

ViewGroup的宽和高设置为match_parent

可以看到无论ViewGroup的宽和高的值如何定义，我们的需求都实现了预期的效果~~

好了，通过这篇教程，希望大家已经能够初步掌握自定义ViewGroup的步骤，大家可以尝试自定义ViewGroup去实现LinearLayout的效果~~

最后说明下，此为第一篇ViewGroup的教程，以后还会进一步的探讨如何更好的自定义ViewGroup~~~
