共模电感的作用

共模电感的作用

理想差分信号

理想差分信号特性：
1、对于理想差分信号，成对的每根导线中的电流以相反的方向传播。

2、如果该对被均匀地缠绕/或者阻抗一致且耦合较好，则这些相反的电流产生相等且相反的极化磁场，这些磁场相互抵消。

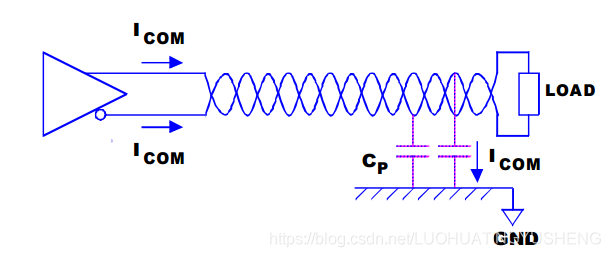

实际差分信号

实际差分信号特性：
1、如果给定对中的两根导线没有相同的缠绕，则产生的磁场将不会完全相等且相反，因此不会完全抵消。

2、这种不对称性引起RFI辐射。

此过程称为“差分到共模转换”），将会导致严重辐射问题。

共模导致问题解决

共模电感可以解决由于差分线上产生的电流导致的辐射问题。如下进行分析。

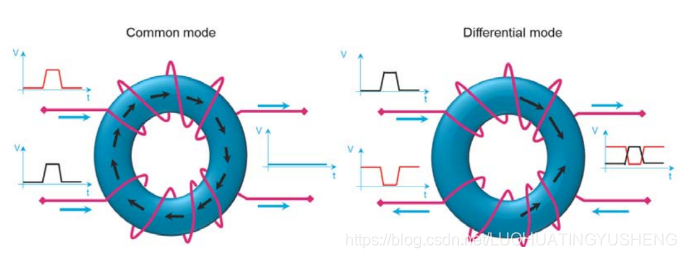

• 共模分析
  左边部分表示共模信号，若在输入端加上极性相同，幅值相等的共模信号时，有虚线所示的电流，在磁芯中产生虚线所示的磁通Φ1，则磁芯中磁通有相同的方向而互相加强，使每一线圈的电感值为单独存在时的两倍，而XL =ωL，因此，此一绕法的线圈对共模干扰有很强的抑制作用。

• 差模分析
  如图右侧所示，在同一磁环上绕上两组方向相反的线圈，据右手螺旋管定则可知，当在输入端加上极性相反，信号幅值相同的差模电压时，有实线所示的电流，在磁芯中产生实线所示的磁通Φ2，只要保证两绕组完全对称，则磁芯中两不同方向之磁通相互抵消。总磁通为零，线圈电感几乎为零，对差模信号无阻抗作用。
