浅析TVS管和ESD有什么区别？

TVS管和ESD管都是保护器件，但是作用很不一样。下面介绍：



　　1.作用不一样

　　TVS管是瞬态抑制二极管，具有很快的响应能力和强大的浪涌吸收能力，主要用在电源输入端用来吸收浪涌的；而ESD是静电放电管，主要用在关键引脚上起到静电保护作用。



　　2.引脚数不一样

　　TVS管有两个引脚，是两脚器件；而ESD有三个引脚，是三脚器件。ESD管两个三极管串起来后，引出三根引脚。其电路符号分别如下图所示。

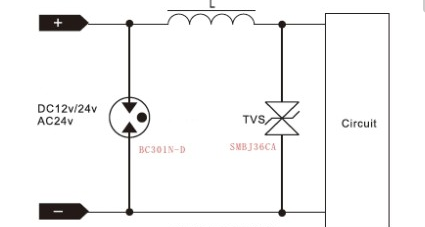

　　TVS主要用在电源输入端起到防浪涌的作用，瞬间吸收浪涌电流对后级电路起到保护作用。ESD二极管的正负接在电源引脚，公共端接在被保护引脚上起到释放静电的作用。如下图所示。
