电源电路，用于标准例如LED照明设备，利用传统的电源组件示于图1。这种结构会导致过量的辐射。解决方案之一是屏蔽整个外壳。
屏蔽外壳增加了机箱和PCB与任何EMC测量设备的参考地之间的寄生电容。然后，共模传导发射成为足以超过传导发射限制线的现象。在这种情况下EMI滤波器被添加在消除传导发射LED发光体交流电源输入。类似的情况是在DC输出。LED二极管放置在散热器上，导致共模电流负责导线或PCB走线的辐射发射。
LED照明设备的主要问题是电源的高速开关电路，它在电源AC输入和DC上产生宽频谱电流和电压纹波。输出。适当的屏蔽和过滤可以减轻辐射和传导发射问题，但不能消除它。
更好的解决方案是首先避免在特定频率产生高辐射发射和传导发射。这可以通过使用新的功率元件来实现，这些功率元件使用软开关来最小化纹波电流，或者在适当设计的电源中在宽频带上传播噪声能量。

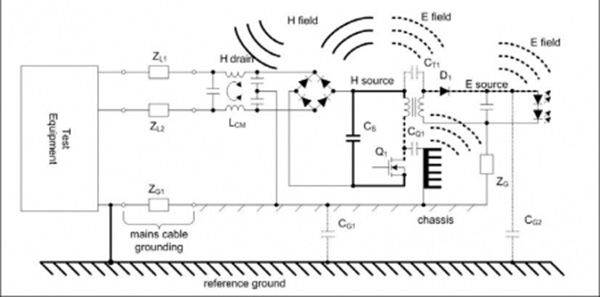

图1：典型的AC / DC LED司机设计。H-场是绕组泄漏，主回路区域和次回路区域的结果。电场是导电表面上的高dV / dt和电缆中的高频纹波的结果。
功率因数控制器（PFC）是现代AC / DC LED驱动器中最常见的模块。PFC负责工频谐波电流的发射。这是EN 61000 - 3 - 2定义的强制性EMC认证排放测试之一。

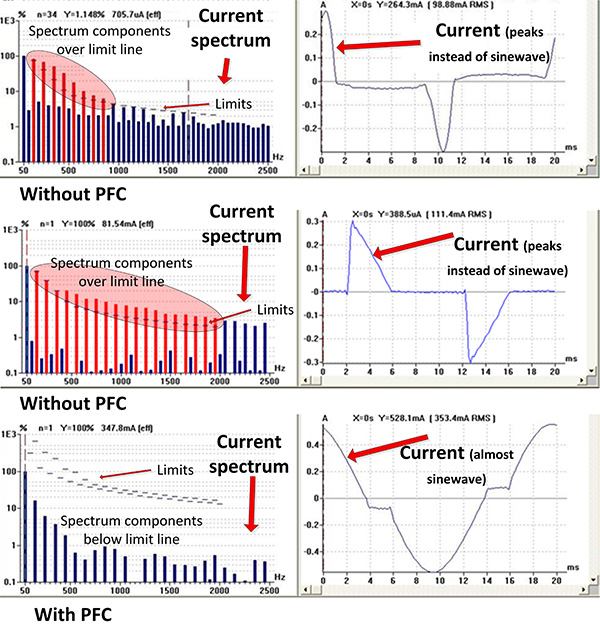

根据EN 61000 - 3 - 2 PFC 如果LED照明功率超过25 W，则必须使用。在图2中，给出了具有和不具有PFC的LED照明设备的谐波发射结果。在功率因数校正的情况下，由LED灯具汲取的电流接近正弦波，而没有PFC电流则在峰值中绘制。
图2符合EN 61000的谐波发射- 3 - 2传导发射由LED驱动器产生，并通过连接到驱动器的所有电缆传导。进行排放
LED照明设备受国际标准EN 55015或CISPR 15的限制。应在所有连接到辅助设备的电缆上测量排放 - 主电源，控制器等。通常只有一个用于照明设备的端口 - 即交流电源连接。EMI功率输入滤波器限制了过多的发射。
适当的滤波器设计将解决传导发射问题。在图中，呈现了失败的传导发射结果的示例。在图4中，传导发射结果的示例通过了EN 55015要求。传导发射测量由两个EMI探测器 - 准峰值（QP）和平均值（AV）执行。因此，测量图上有两个限制线。
准峰值检测器测量应低于QP限制线，平均检测器应低于AV限制线。准峰值限制线从9 kHz 开始，准峰值测量应从9 kHz开始测量，而平均探测器测量应从150 Hz 开始。

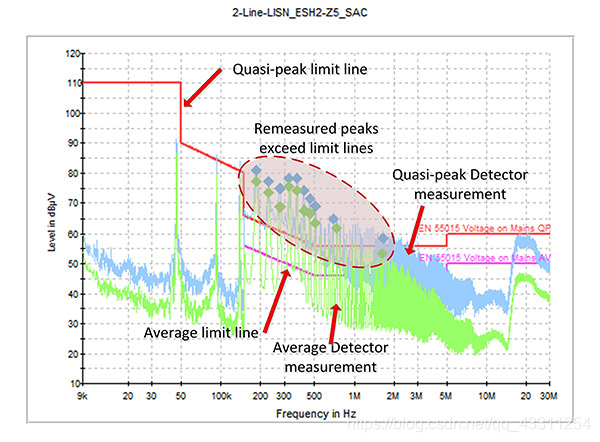

符合EN 55015标准的传导发射

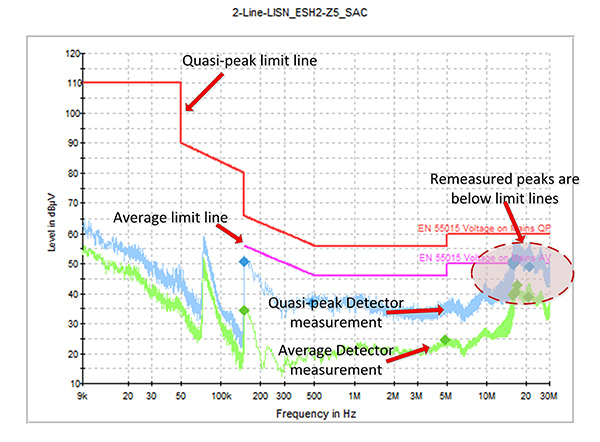

根据传导发射EN 55015
一般第一次扫描是由峰值检测器（蓝色），而不是准峰值检测器，如峰值检测器测量数据进行的速度更快。然后，通过准峰值检测器 - 最终测量（蓝色方块）重新测量发射峰值。仅使用平均值检测器创建平均测量值。
辐射发射是由LED照明导体中流动的高频电流分量产生的，其长度足以成为有效的天线（AC电源输入电缆，LED阵列和连接线，金属外壳等）。干扰源是LED驱动器允许高频电流流过驱动器外壳。辐射发射测量结果的例子显示在图4 - 6。
LED发光体辐射发射在频率范围内测量的9 kHz- 30使用磁场天线和兆赫30 MHz- 300 MHz的使用对数似周期性或双锥形天线。使用准峰值检测器进行测量。

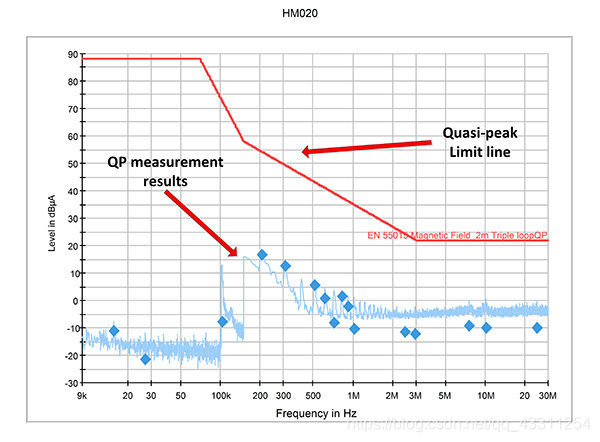

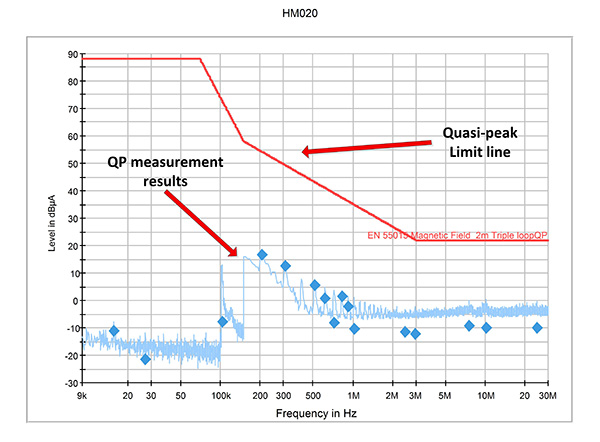

图5辐射发射9 kHz- 30兆赫根据EN 55015

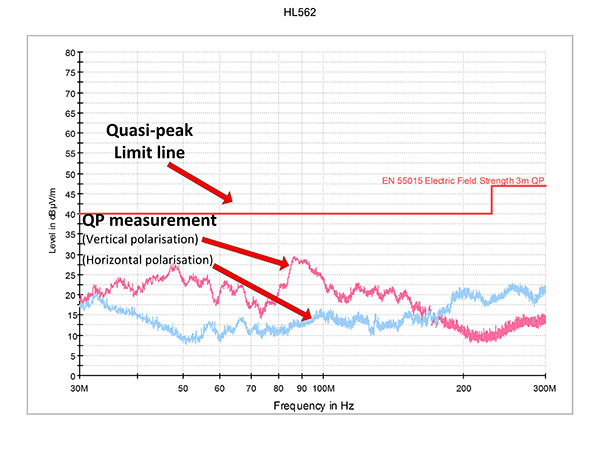

图6 辐射发射30 - 300兆赫根据EN 55015（通过）

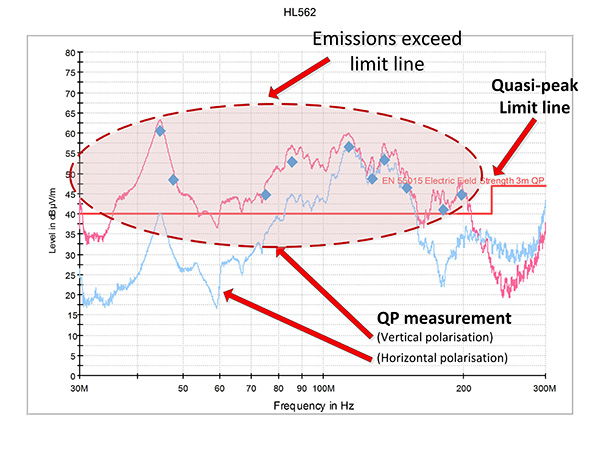

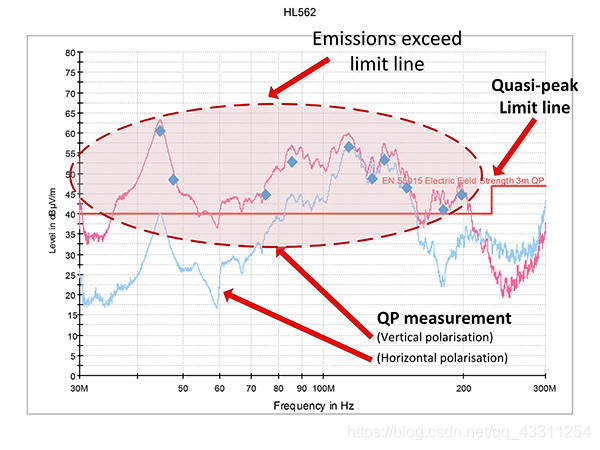

辐射发射30 - 300兆赫 EN 55015（失败）
